Методы неразрушающего контроля выбирают по основе изделия, характеру нарушения, условиям работы и требованиям к результату. Визуально-измерительный контроль (ВИК) проверяет поверхность и размеры. Ультразвуковой контроль (УЗК) находит скрытые проблемы. Радиографический контроль (РК) показывает внутреннюю структуру. Магнитопорошковый контроль (МПК) выявляет трещины в ферромагнитных материалах. Контроль проникающими веществами (ПВК) находит открытые нарушения.
ВИК: поверхность и размеры
Визуальная оценка помогает обнаружить видимые разрывы, коррозию, подрезы и отклонения геометрии. Для такой работы используют измерительный инструмент, лупы, фонари, зеркала и эндоскопы.
Такой подход применяют для труб, металлоконструкций, резервуаров и сварных соединений. Нужен свободный доступ к рабочей зоне, достаточное освещение и очистка. Покрытие и сложная форма снижают точность оценки, а скрытые повреждения остаются незаметными.

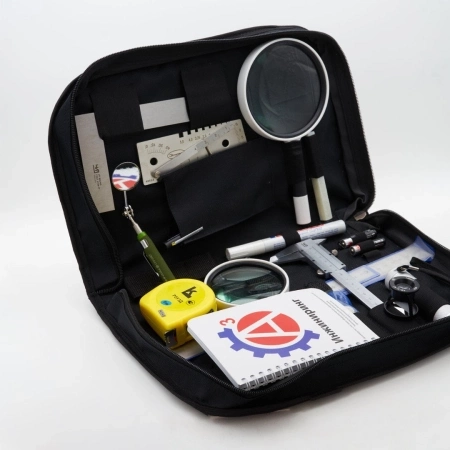

Для работы подходит набор ВИК А3 с калибровкой. Также применяют универсальные шаблоны сварщика и другой измерительный инструмент.
УЗК: внутренние дефекты
Методы неразрушающего контроля на основе ультразвука применяют для сварных соединений, труб, проката и толстостенных деталей. Акустическая диагностика выявляет разрывы, непровары и расслоения, а по сигналу позволяет оценить глубину и координаты несплошности.
Такой метод удобен, когда к объекту можно подойти только с одной стороны. Он подходит для протяженных швов, массивных заготовок и участков, где невозможно установить приемник с обратной стороны. Требуются подготовленная поверхность, акустический контакт, подходящий преобразователь и настройка. Точность зависит от строения основы, геометрии объекта и квалификации специалиста.

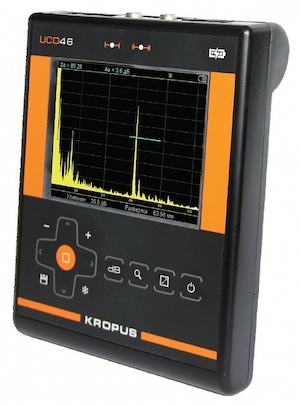

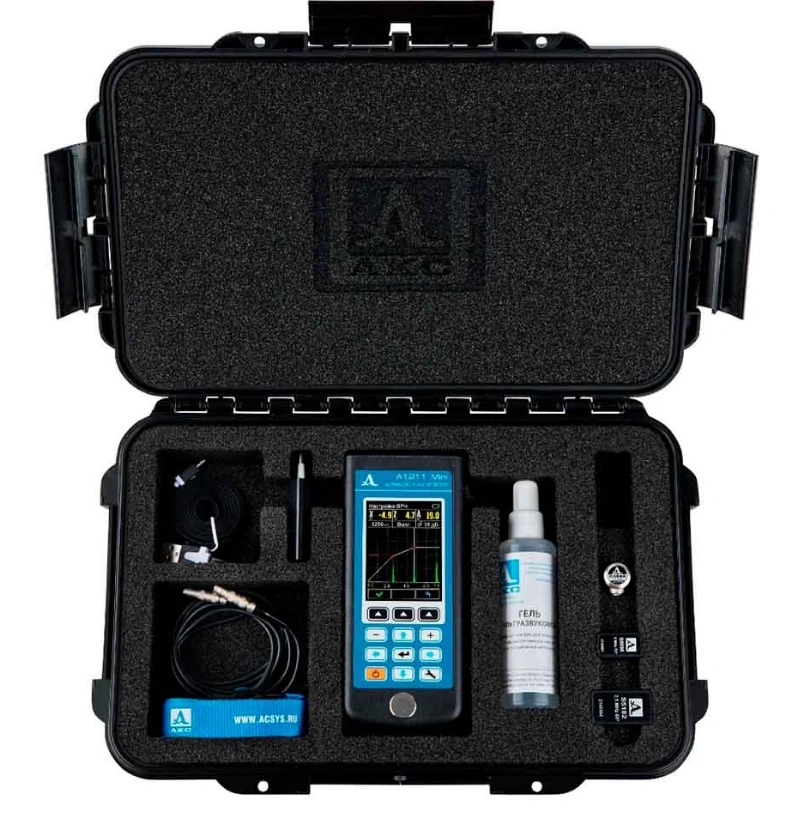

Основным прибором служит ультразвуковой дефектоскоп. В каталоге есть модели для ручной и механизированной работы.

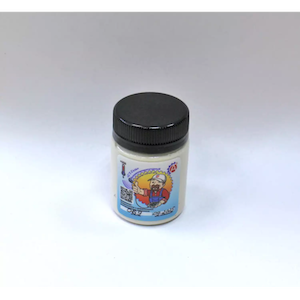

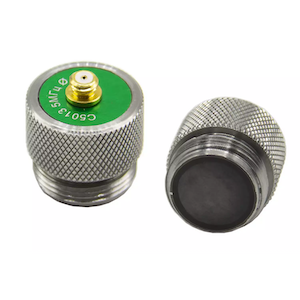

Дефектоскоп комплектуют ультразвуковыми преобразователями и гелями для УЗК. Для настройки используют специальные меры и образцы.
РК: изображение внутренней структуры
Радиография показывает поры, раковины, включения и объемные непровары. Результат получают в виде пленочного снимка или цифрового изображения, пригодного для хранения и отчетности.
Метод подходит для сварных соединений и литых деталей, когда нужен наглядный результат. Снимок удобно прикладывать к акту, сравнивать при повторном обследовании и передавать другому специалисту для независимой оценки. Тонкие плоскостные трещины могут быть незаметны при неудачном направлении излучения.

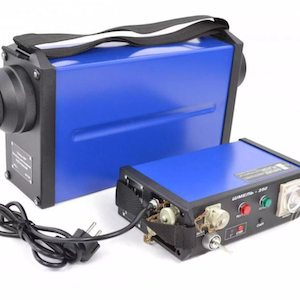

Для РК применяют импульсные рентгеновские аппараты. Для полевых работ подходит импульсный рентгеновский аппарат Шмель-250.

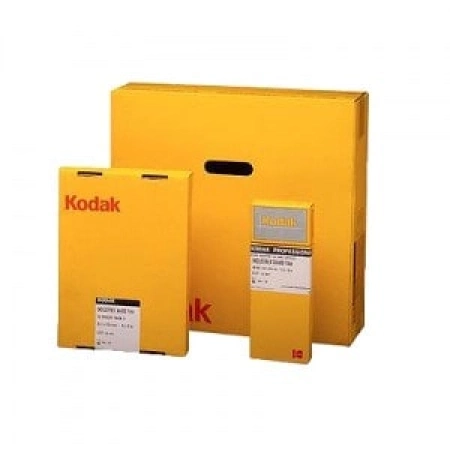

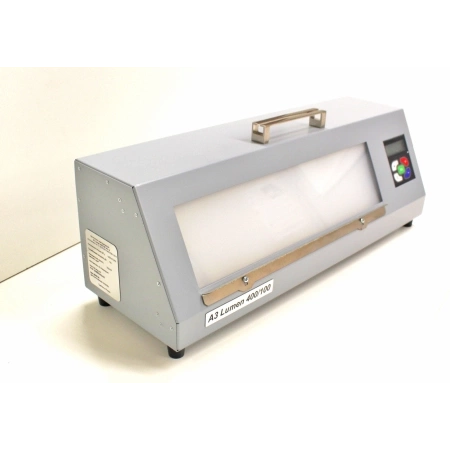

Для пленочной радиографии нужны рентгеновская пленка, реактивы и промышленные негатоскопы. Обязательны дозиметрия и радиационная безопасность.
МПК: ферромагнитные материалы
Методы неразрушающего контроля магнитопорошкового типа подходят только для ферромагнитных сплавов. Магнитная дефектоскопия выявляет открытые и неглубокие подповерхностные нарушения по скоплению порошка в поле рассеяния.
Такую технологию применяют для сварных швов, валов, осей и поковок. Результат зависит от направления несплошности, поэтому деталь часто намагничивают в двух направлениях. Перед работой также учитывают форму изделия, толщину покрытия и возможность последующего размагничивания.

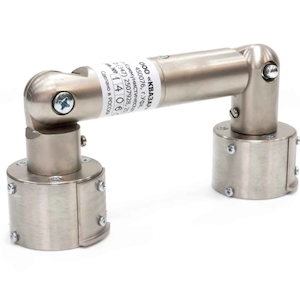

Для локального обследования подходит магнитопорошковый дефектоскоп АТРИМАГ-2Г. Прибор удобен в полевых условиях, где нет электропитания.

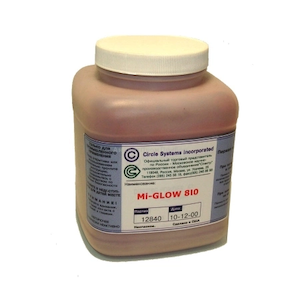

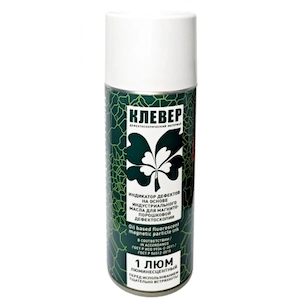

Другие магнитопорошковые дефектоскопы и электромагниты выбирают по форме изделия и условиям работы. Дополнительно нужны расходные материалы для магнитопорошкового контроля и контрольные образцы.
ПВК: открытые поверхностные дефекты
Методы неразрушающего контроля с пенетрантами находят трещины, поры и свищи с выходом наружу. Пенетрант заполняет полость, а проявитель делает индикацию заметной.
Метод применяют для черных и цветных сплавов, нержавеющей стали, алюминия и титана. Поверхность должна быть непористой, чистой и сухой.
Он не находит закрытые внутренние несплошности. Загрязнение, шероховатость и пористость создают фон, а температура и выдержка составов влияют на результат. Особенно важны предварительное обезжиривание, равномерное нанесение пенетранта и соблюдение времени проявления.

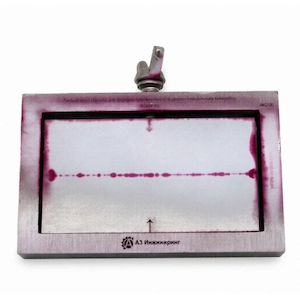

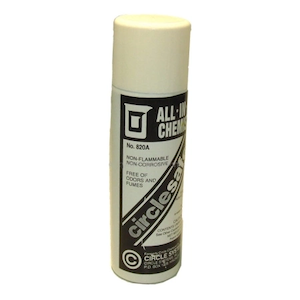

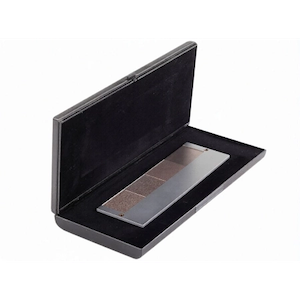

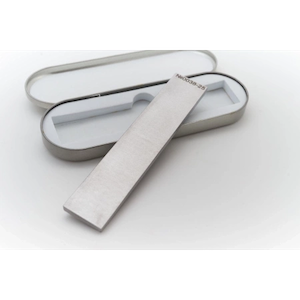

Для процедуры используют соответствующие расходные составы. Комплект включает очиститель, пенетрант и проявитель. Также нужны образцы для капиллярной дефектоскопии.
Таблица выбора метода неразрушающего контроля
| Условие объекта | Метод | Требования к доступу | Основные ограничения |
|---|---|---|---|
| Осмотр поверхности, формы и размеров | ВИК | Доступ к поверхности | Не выявляет внутренние дефекты |
| Внутренние трещины, несплавления и расслоения | УЗК | Обычно достаточно одной стороны | Нужны контакт, настройка и квалификация |
| Поры, включения, раковины, необходимость снимка | РК | Часто требуется доступ с двух сторон | Радиационная зона, толщина и время экспозиции |
| Трещины в ферромагнитной стали | МПК | Доступ к поверхности | Не подходит для немагнитных материалов |
| Открытые дефекты на нержавеющей стали, алюминии или титане | ПВК | Доступ к очищенной поверхности | Не выявляет закрытые внутренние дефекты |
| Несколько типов несплошностей | Комбинация | По разработанной схеме |
Выше стоимость и сложность работ |
Выбор по материалу и расположению дефекта
Методы неразрушающего контроля выбирают с учетом свойств изделия, толщины стенки, формы детали и предполагаемой глубины повреждения. Для открытых нарушений в ферромагнитной стали подходит магнитная дефектоскопия, а для нержавеющей стали, алюминия и титана используют капиллярную проверку. Скрытые несплошности ищут акустическим или радиографическим способом, а геометрию оценивают визуально.
Технологию выбирают и по форме несплошности. Акустическая диагностика эффективна для плоскостных несплошностей, а радиография лучше показывает поры и включения. Магнитная и пенетрантная технологии находят открытые разрывы, причем первая также выявляет неглубокие скрытые повреждения.
Методы различаются требованиями к размещению оборудования. Для визуальной, магнитной и капиллярной технологии требуется открытая рабочая зона, а при акустической диагностике часто достаточно одной стороны. При радиографии источник и пленку или детектор обычно размещают с разных сторон изделия.
Когда нужна комбинированная схема
Для ответственных объектов методы неразрушающего контроля часто применяют совместно, поскольку одна технология не закрывает все возможные сценарии. Визуальная оценка показывает форму и геометрию, акустическая диагностика или радиография ищут скрытые нарушения, а магнитная либо пенетрантная технология обнаруживает открытые разрывы с учетом основы изделия.
В такой схеме разные способы дополняют друг друга и позволяют оценить наружную зону и глубинное строение объекта.
Перед закупкой составляют карту работ. В ней указывают сплавы, толщины, типы соединений, вероятные повреждения, условия проведения работ и требования к отчетности. По ней подбирают приборы, преобразователи, образцы, инструмент и расходные материалы.
Вывод
Подход к методам неразрушающего контроля выбирают по основе изделия, характеру нарушения и условиям осмотра. Визуальная оценка описывает наружную часть, акустическая диагностика и радиография глубинное строение, магнитная проверка ферромагнитные сплавы, капиллярная открытые несплошности. Сочетание нескольких способов снижает риск пропуска несплошностей и помогает подобрать оборудование.
