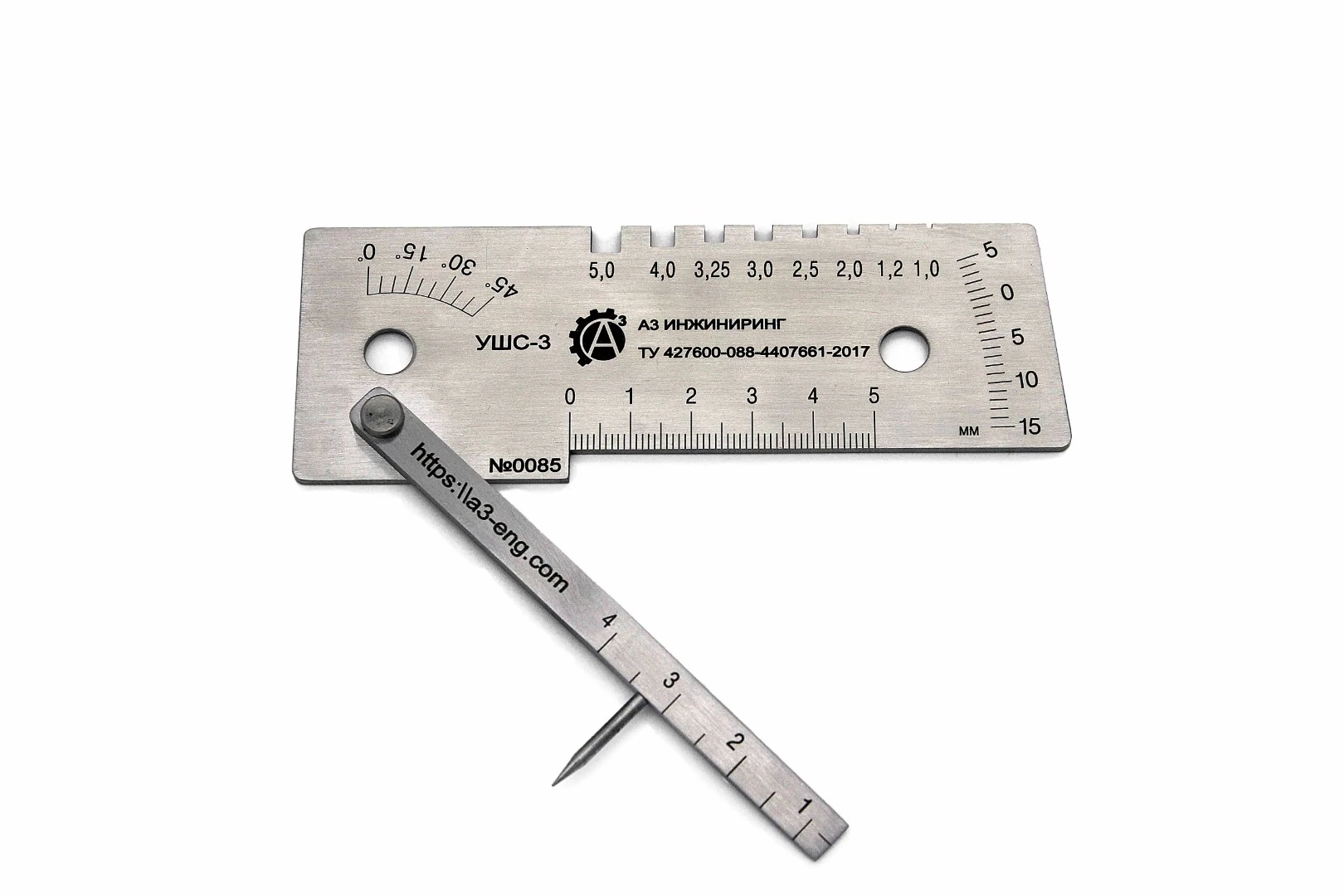

УШС-3 — универсальный шаблон сварщика, предназначенный для визуального и измерительного контроля деталей, подготовки кромок и готовых сварных соединений. С его помощью проверяют зазоры, притупление, ширину и высоту усиления шва, углы скоса, превышение кромок и глубину отдельных дефектов. Применение инструмента позволяет получить конкретное значение и сравнить его с допуском из проекта, стандарта или инструкции предприятия.
Где используют УШС-3
Применение УШС-3 охватывает контроль деталей до сварки, во время сборки и после выполнения шва. Шаблон используют при входном контроле заготовок, проверке разделки кромок, оценке качества сборки стыка и приемке готового соединения. Применение возможно для стыковых, угловых и тавровых швов, если измеряемый параметр входит в рабочий диапазон инструмента.
Подобрать оборудование для визуального и измерительного контроля можно в разделе универсальных шаблонов сварщика. При выборе нужно учитывать диапазоны измерений, комплектацию и вид метрологического документа.
Какие параметры можно измерять
УШС-3 применяют для определения глубины раковин, забоин и локальных дефектов в диапазоне от 0 до 15 мм. Высоту усиления шва измеряют в пределах от 0 до 5 мм. Диапазон контроля зазора составляет от 0,5 до 4 мм, притупления и ширины шва — от 0 до 50 мм, углов скоса кромок — от 0 до 45 градусов. Пазы на основании позволяют определить номинальный диаметр электрода или сварочной проволоки.
Перед применением данные сверяют с паспортом конкретного изделия. Применение УШС-3 за пределами шкалы недопустимо. Если параметр выходит за диапазон, используют другой шаблон, штангенциркуль, угломер или специализированное средство измерений.
Подготовка к контролю
Перед установкой шаблона участок очищают от брызг металла, окалины и грязи. Опорные поверхности должны плотно прилегать к металлу. Даже небольшая частица под основанием меняет положение инструмента и создает ошибку, особенно при контроле малых зазоров и высоты усиления.
Перед применением УШС-3 осматривают. На основании и подвижной части не должно быть деформаций, вмятин и следов коррозии. Шкалы должны читаться, а движок — перемещаться без заеданий. Для задач, где достаточно подтверждения фактических характеристик, можно выбрать УШС-3 с калибровкой.
До начала контроля необходимо проверить:
- чистоту сварного соединения и опорной поверхности;
- целостность шкал и отсутствие деформаций;
- плавность перемещения подвижной части;
- наличие паспорта и комплектность инструмента;
- срок, в течение которого действует поверка или калибровка;
- соответствие выбранной шкалы измеряемому параметру.
Шкалу считывают при хорошем освещении, располагая взгляд перпендикулярно делениям. Если значение близко к допуску, измерение повторяют. Такое применение снижает риск ошибки.
Порядок работы с шаблоном
Способ установки зависит от контролируемого параметра. Для определения глубины дефекта, превышения кромок, глубины разделки и высоты усиления основание размещают на поверхности изделия, после чего указатель подводят к нужной точке. Значение считывают по соответствующей шкале.
Зазор проверяют клиновой частью движка. Ее вводят между кромками без перекоса и чрезмерного усилия. Ширину шва и размер притупления измеряют линейной шкалой. Для контроля угла скоса опорную часть совмещают с поверхностью детали, затем движок поворачивают до плотного контакта с кромкой.
Применение УШС-3 должно проходить по одной схеме: выбор нужной шкалы, установка опорных поверхностей, подвод измерительного элемента и считывание результата. Значение заносят в журнал или протокол с указанием участка шва. При нескольких замерах фиксируют показатель, установленный документацией.
Поверка и калибровка
Поверка УШС-3 необходима, когда инструмент применяется как средство измерений в сфере государственного регулирования обеспечения единства измерений. Процедура подтверждает соответствие метрологических характеристик установленным требованиям.
Калибровка определяет фактические характеристики и погрешности, но не заменяет поверку там, где она обязательна. Перед закупкой следует уточнить, какой документ принимает заказчик или аудитор. Например, УШС-3 ЭЛИТЕСТ можно заказать в нескольких исполнениях: без аттестации, с калибровкой, с поверкой или в варианте, отобранном под поверку.
Срок, в течение которого действует поверка, указывают в свидетельстве или сопроводительных документах. Внеочередная поверка может потребоваться после падения, удара, появления коррозии, деформации основания или сомнений в показаниях. Если поверка просрочена, а ее наличие обязательно, шаблон нельзя использовать для приемочного контроля.
Типовые ошибки измерения
Чаще всего погрешность возникает из-за загрязненной или неровной поверхности. Металлические брызги и неровности поверхности не позволяют основанию занять правильное положение. В результате УШС-3 показывает отклонение, вызванное не состоянием шва, а неправильной установкой.
Вторая распространенная ошибка — чтение шкалы под углом. Даже при исправном инструменте смещение глаза меняет видимое положение указателя. Третья причина связана с выбором неподходящей шкалы. Перед тем как начать применение, контролер должен сопоставить проверяемый параметр с инструкцией и схемой работы.
Ошибкой считается применение поврежденного инструмента, а также приемка по одному спорному замеру. Если значение находится рядом с границей допуска, результат проверяют повторно. Для подтверждения можно использовать другой исправный УШС-3 или подходящее средство измерений.
Как снизить погрешность
Точность зависит от состояния шаблона и единой методики. На предприятии стоит закрепить, какие параметры проверяют с помощью УШС-3, где располагают точки контроля, сколько замеров выполняют и какое значение заносят в протокол. Без общих правил специалисты могут получить разные результаты на одном соединении.
Повторяемость повышают чистая поверхность, правильная опора и одинаковый угол считывания. Перед началом смены полезно осматривать инструмент, а при интенсивной работе периодически сравнивать показания с проверенной мерой. Поверка не отменяет ежедневную оценку состояния шаблона.
Правильное применение предполагает контроль по стабильной поверхности. Горячий металл и остаточные деформации способны повлиять на показания. Для приемочных работ, где требуется подтвержденное средство измерений, подойдет УШС-3 ОТГ с поверкой.
Когда результат нельзя принимать
Результат считается недостоверным, если УШС-3 имеет поврежденную шкалу, деформированное основание, коррозию или загрязнение, влияющее на контакт. Нельзя принимать значение, полученное вне рабочего диапазона, при неправильной установке или без возможности точно считать деления.
Если для работ обязательна поверка, а ее срок истек, данные не используют при приемочном контроле. Так же поступают при утрате документов или сомнениях в исправности. Повторная поверка требуется после ремонта.
Поверка подтверждает характеристики на момент процедуры. Перед каждым применением контролер осматривает УШС-3, а при сомнениях направляет его на проверку.
Вывод
УШС-3 дает надежный результат, когда специалист правильно выбирает шкалу, очищает поверхность, устанавливает шаблон без перекоса и считывает значение под прямым углом. Грамотное применение помогает контролировать геометрию соединения на разных этапах производства.
Не менее важна своевременная поверка, если она предусмотрена областью использования и требованиями документации. Исправный УШС-3, действующая поверка и единая методика позволяют снизить погрешность и принимать обоснованные решения о качестве сварного соединения.
