Радиографический или ультразвуковой контроль выбирают с учетом задачи, материала и толщины объекта, предполагаемых дефектов, доступа к зоне проверки, скорости работ и требований к отчетности. Радиография формирует снимок внутренней структуры за счет прохождения ионизирующего излучения, а УЗК регистрирует отраженные акустические сигналы.
Оба метода применяют для сварных соединений, труб, проката, поковок и металлоконструкций. Поэтому радиографический или ультразвуковой контроль назначают после анализа объекта и нормативных требований. Источники излучения, цифровые комплексы и принадлежности представлены в разделе радиографического контроля. Дефектоскопы, преобразователи и образцы можно найти в разделе ультразвукового контроля.
Какие дефекты лучше выявляет радиография
Радиографический метод особенно информативен при поиске объемных несплошностей и участков, отличающихся по плотности от основного материала. На снимках хорошо заметны поры, газовые полости, шлаковые включения и усадочные раковины. Полученный файл можно сохранить и приложить к отчету.
Качество выявления трещин и несплавлений зависит от их ориентации относительно направления излучения. Узкий плоскостной дефект, расположенный под неудачным углом, может дать слабый контраст. С увеличением толщины металла повышаются требования к энергии источника, экспозиции и чувствительности детектора.
Если радиографический или ультразвуковой контроль сравнивают по наглядности результата, преимущество часто остается за РК. При этом необходимо организовать радиационную зону, применять дозиметрию и правильно выбирать схему просвечивания.

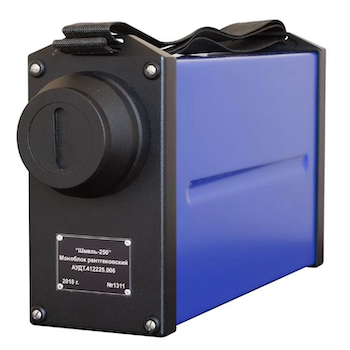

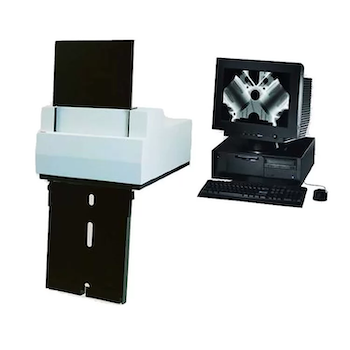

Для полевых работ можно рассмотреть импульсный аппарат Шмель-250. Для беспленочной регистрации и быстрой обработки данных подойдет комплекс Фосфоматик 21.
Какие дефекты лучше выявляет УЗК
Ультразвуковой метод эффективен при поиске трещин, несплавлений, непроваров, расслоений, закатов и других плоскостных нарушений. Он позволяет оценить глубину залегания, координаты и условные размеры отражателя. Такой способ часто применяют для сварных швов, толстостенных деталей, листов, труб и валов.
Когда решают, радиографический или ультразвуковой контроль использовать для трещин, учитывают направление нарушения и возможность подобрать схему прозвучивания. Проверку обычно выполняют при доступе с одной стороны. Ограничениями становятся грубая поверхность, сложная форма, крупнозернистая структура и сильное затухание сигнала.
При сравнении по скорости серийной проверки акустический метод чаще оказывается производительнее. Однако точность зависит от подготовки поверхности, выбора преобразователя, контактной среды и настройки по образцам.

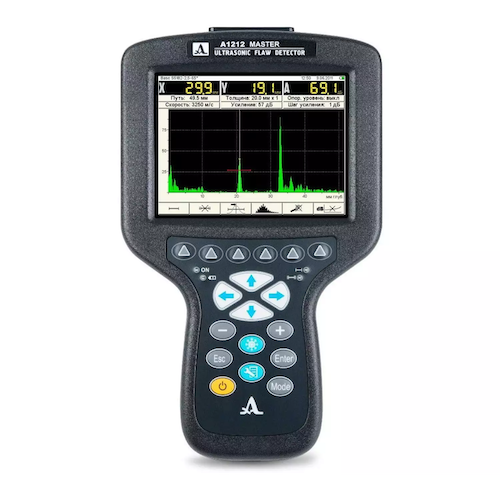

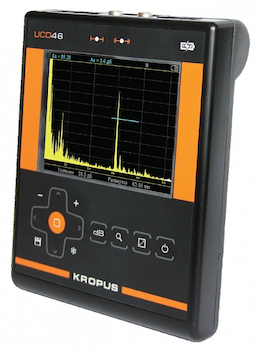

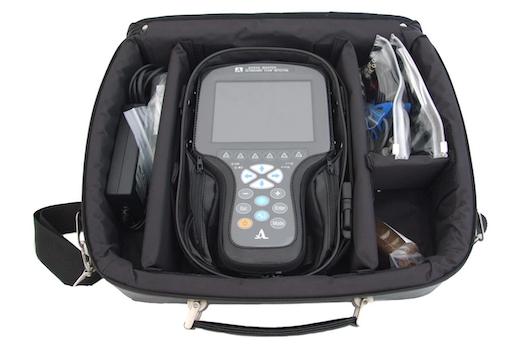

Для ручной проверки сварных соединений и основного металла можно использовать А1212 МАСТЕР. Для широкого круга производственных задач также подойдет УСД-46 Lite.
Сравнение методов
| Критерий | Радиографический метод | Ультразвуковой метод |
|---|---|---|
| Дефекты | Поры, включения, раковины | Трещины, несплавления, расслоения |
| Толщина | Нужны подходящая энергия и экспозиция | Эффективен для многих толстостенных изделий |
| Доступ | Требуется место для источника и приемника | Часто достаточно одной стороны |
| Скорость | Нужны подготовка и обработка снимка | Удобен для оперативной проверки |
| Ограничения | Радиационная зона и дозиметрия | Акустический контакт и состояние поверхности |
| Комплект | Источник, детектор, эталоны, дозиметры | Дефектоскоп, ПЭП, кабели, гель, образцы |
Толщина и доступ к объекту
Для тонких и средних толщин радиография дает понятный снимок при правильной схеме просвечивания. С увеличением толщины растут экспозиция и требования к мощности аппарата. Поэтому радиографический или ультразвуковой контроль для толстостенного изделия выбирают с учетом свойств материала и глубины предполагаемого нарушения.
Акустическая проверка подходит для значительных толщин, но результат зависит от частоты преобразователя, зернистости металла и затухания сигнала. При ограниченном доступе чаще выбирают этот вариант, поскольку оператору обычно нужна одна поверхность. Для РК требуется пространство для источника, приемника и безопасной зоны.
Скорость и организация работ
Радиография включает установку оборудования, экспозицию, обработку снимка и расшифровку. Дополнительное время занимает ограждение территории. Второй метод позволяет сразу видеть сигналы на экране и уточнять координаты отражателя. Поэтому радиографический или ультразвуковой контроль для поточной диагностики обычно выбирают в пользу ультразвука.
Необходимое оборудование
Для РК одного аппарата недостаточно. Могут потребоваться пленка или цифровой детектор, кассеты, маркировочные знаки, эталоны чувствительности, негатоскоп, денситометр, дозиметры и средства защиты. Дополнительные позиции собраны среди принадлежностей для радиографии.
Комплект для акустической проверки включает дефектоскоп, прямые и наклонные ПЭП, кабели, контактную жидкость и настроечные образцы. Для разных схем пригодятся ультразвуковые преобразователи, а для настройки приборов нужны меры и образцы для УЗК.
Радиографический или ультразвуковой контроль нельзя сравнивать только по стоимости основного прибора. Следует учитывать комплектность, расходные материалы, обслуживание и подготовку персонала.
Типичные ошибки выбора
Первая ошибка состоит в выборе метода без перечня критичных нарушений. Радиография хорошо показывает пористость и включения, но может не выявить неблагоприятно ориентированную трещину. Ультразвуковой способ эффективен для плоскостных несплошностей, но требует подходящего доступа.
Вторая ошибка заключается в оценке только максимальной толщины. Реальная чувствительность зависит от материала, геометрии и схемы проверки. Еще одна проблема возникает, когда радиографический или ультразвуковой контроль выбирают только по цене или скорости одной операции. Нужно учитывать подготовку, простой производства, безопасность, обработку данных и квалификацию персонала.
Когда методы используют вместе
На ответственных объектах РК и УЗК дополняют друг друга. Радиография выявляет объемные несплошности и дает документируемый снимок, а ультразвук помогает найти плоскостные нарушения и уточнить их координаты.
Решая, радиографический или ультразвуковой контроль назначить основным, определяют вероятные нарушения, толщину и материал объекта, доступные поверхности и формат отчетности. Если один способ не закрывает все риски, применяют последовательную или выборочную проверку двумя методами.
Вывод
Радиографический или ультразвуковой контроль выбирают по типу несплошности, толщине, геометрии, доступу и требованиям к документированию. Радиография удобна для объемных дефектов и получения снимка. УЗК подходит для оперативного поиска плоскостных нарушений, определения координат и работы с одной стороны объекта. При сложной задаче радиографический или ультразвуковой контроль дополняют вторым методом, если это повышает достоверность результата.
