Мегаомметр — прибор для проверки сопротивления изоляции кабелей, электродвигателей, трансформаторов, распределительных щитов, обмоток и другого электрооборудования. Он нужен, чтобы оценить, нет ли утечки тока между жилами, корпусом или землей.
Обычный мультиметр для такой проверки не подходит. Он помогает найти обрыв, короткое замыкание или грубую неисправность цепи, но не показывает состояние изоляционного материала под испытательной нагрузкой. Поэтому при электромонтажных работах, пусконаладке и обслуживании нужен именно мегаомметр.
В каталоге представлены приборы для сервисных измерений, производства, энергетики и планового контроля электроустановок.
Для чего нужен мегаомметр
Прибор применяют перед вводом электрооборудования в работу, после ремонта, после длительного простоя и во время регулярного обслуживания. Снижение сопротивления изоляции может указывать на влагу, загрязнение, старение материала, повреждение оболочки кабеля, дефект обмотки или пробой между проводниками.
Прибор используют, когда нужно:
- проверить кабельную линию перед подключением;
- оценить состояние электродвигателя;
- проконтролировать обмотки трансформатора;
- проверить изоляцию в распределительном щите;
- найти причину срабатывания защиты;
- убедиться в исправности оборудования после ремонта;
- зафиксировать состояние проверяемой цепи в журнале или протоколе.
Для стандартных задач подойдут переносные модели, например мегаомметр Е6-31 или мегаомметр ПСИ-2500.

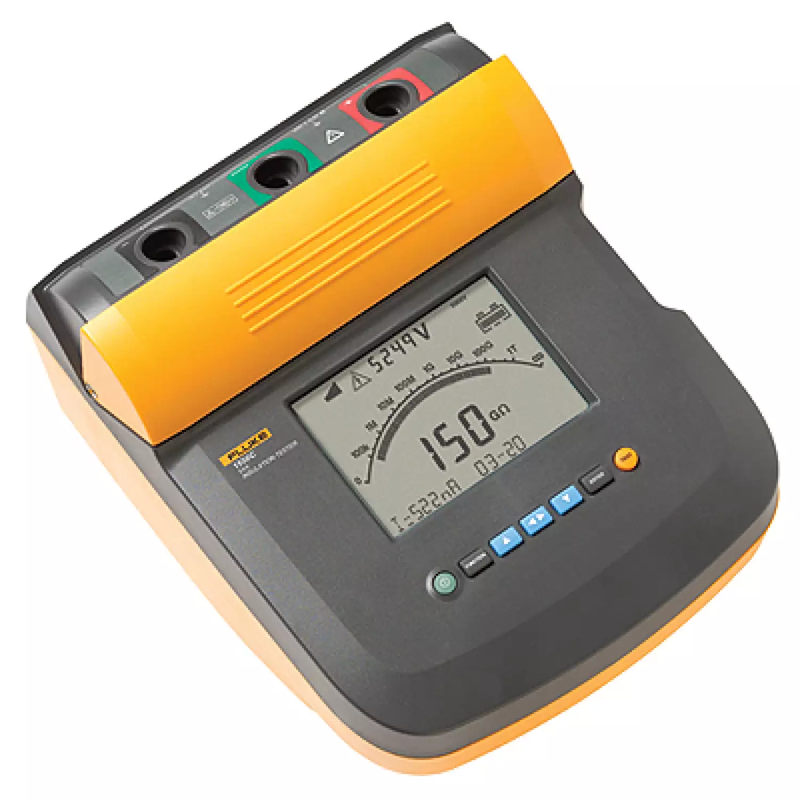

Для сложных промышленных объектов используют приборы с расширенным диапазоном, например Fluke 1550C.
Что показывает сопротивление изоляции
Сопротивление изоляции показывает, насколько хорошо изоляционный материал препятствует утечке тока. Чем выше значение, тем лучше состояние материала. Низкий показатель говорит о том, что между токоведущими частями, корпусом или землей появляется нежелательная проводимость.
Причины могут быть разными: влага, пыль, масло, механическое повреждение, перегрев, трещины, старение кабеля или обмотки. Иногда дефект не виден при осмотре и не определяется обычной прозвонкой, но проявляется при измерении.
Результат оценивают по нормам для конкретного оборудования. Для кабелей, двигателей, трансформаторов, щитов и цепей управления требования отличаются. Также важно сравнивать новые значения с предыдущими: постепенное снижение значений часто показывает развитие проблемы раньше, чем оборудование начнет работать нестабильно.
Чем мегаомметр отличается от мультиметра
Мультиметр нужен для повседневной диагностики: измерить напряжение, ток, обычное сопротивление, прозвонить цепи, проверить контакты и диоды.
Мегаомметр нужен для контроля изоляции. Он подает на цепь испытательное напряжение и измеряет в мегаомах или гигаомах. За счет этого можно обнаружить дефекты, которые не проявляются при обычной проверке.
Для электромонтажных бригад иногда удобны комбинированные приборы, например мультиметр-мегаомметр Fluke 1577 или Fluke 1587. Они совмещают функции обоих приборов.
Как подготовиться к измерению
Перед тем как измерять сопротивление изоляции, оборудование отключают от питания. Затем проверяют отсутствие напряжения и отсоединяют элементы, которые могут выйти из строя или исказить результат: электронные платы, контроллеры, частотные преобразователи, датчики, блоки питания и фильтры.
Поверхность должна быть чистой и сухой. Влага, масло, пыль и токопроводящие загрязнения снижают показания. Щупы и зажимы также проверяют заранее: поврежденный провод или слабый контакт дают нестабильный результат.
Если измерять длинный кабель, обмотку или объект с большой емкостью, показания могут стабилизироваться не сразу. В таких случаях выдерживают время, указанное в методике.
Как измерять сопротивление изоляции
Схема подключения зависит от объекта. У кабеля сопротивление изоляции измеряют между жилами, а также между каждой жилой и землей. У электродвигателя проверяют обмотки относительно корпуса и, если требуется, между обмотками. В щите сначала уточняют схему, чтобы не подать испытательное напряжение на электронные устройства.
Общий порядок работы:
1. Отключить проверяемое оборудование от питания.
2. Проверить отсутствие напряжения.
3. Отключить чувствительную электронику и параллельные цепи.
4. Подключить прибор к проверяемой жиле, корпусу, земле или другой жиле.
5. Выбрать режим измерения по документации на оборудование.
6. Запустить измерение и выдержать нужное время.
7. Зафиксировать результат.
8. Разрядить объект после завершения.
9. Записать данные в журнал или протокол.
Важно не оценивать результат только по одному числу без контекста. Нужно учитывать тип оборудования, температуру, влажность, длину кабеля, условия эксплуатации и предыдущие измерения. Для корректного сравнения в протоколе фиксируют объект, схему подключения, режим, время выдержки и полученное значение.
Разрядка после измерения обязательна. Кабель или обмотка могут сохранять заряд, поэтому к объекту нельзя прикасаться сразу после завершения работы.
Что влияет на результат
На результат влияют температура, влажность, длина кабеля, состояние поверхности, наличие подключенных элементов и качество контакта. После хранения на холоде, попадания влаги или мойки оборудования показатели могут быть ниже обычного.
Для корректного сравнения в протоколе фиксируют схему подключения, режим измерения, время выдержки, температуру и полученное значение. Это помогает отслеживать состояние изоляционного материала в динамике.
Какой мегаомметр выбрать
Мегаомметр выбирают по объектам, которые нужно обслуживать. Для кабельных линий, щитов, двигателей, трансформаторов и слаботочных цепей требуются разные диапазоны измерений и разные уровни испытательного напряжения.
Для электромонтажных работ обычно достаточно переносного прибора с несколькими режимами, понятным дисплеем, исправными зажимами и памятью результатов. Такой мегаомметр удобен при проверке кабелей, щитов, небольших электродвигателей и оборудования после монтажа.
Для производства важны устойчивость к рабочим условиям, широкий диапазон измерений, защита входов и возможность фиксировать данные. Если оборудование обслуживают регулярно, полезна память результатов: по ней проще сравнивать значения и видеть, ухудшается ли изоляция со временем.
Для энергетики, крупных электродвигателей, длинных кабельных линий и ответственных объектов выбирают модели с более высоким испытательным напряжением и расширенным диапазоном сопротивления. В таких случаях параметры прибора подбирают по проекту, паспорту оборудования или программе испытаний.
В разделе мегаомметров и микроомметров представлены приборы для сервисных измерений, производства, энергетики и планового контроля электроустановок. Для стандартных задач подойдут переносные модели, например мегаомметр Е6-31 или мегаомметр ПСИ-2500. Для сложных промышленных объектов используют приборы с расширенным диапазоном, например Fluke 1550C.
Если на участке нужно измерять не только сопротивление изоляции, но и обычные электрические параметры, можно рассмотреть комбинированные приборы, например мультиметр-мегаомметр Fluke 1577 или Fluke 1587. Для малых переходных сопротивлений контактов, шин и соединений применяют уже не мегаомметр, а микроомметр.
Заключение
Мегаомметр нужен для контроля сопротивления изоляции кабелей, двигателей, трансформаторов, щитов и другого электрооборудования. Он помогает выявить влагу, загрязнение, старение и повреждение изоляционного материала до аварийного отказа.
Чтобы правильно измерять сопротивление изоляции, нужно подготовить объект, отключить лишние цепи, выбрать подходящий режим, выполнить измерение, разрядить объект и записать результат. Для регулярного обслуживания важны не только отдельные показания, но и их изменение со временем.
