Неразрушающий контроль трубопроводов проводят, чтобы оценить состояние металла, сварных соединений, изоляции и герметичности без вырезки участка. Для эксплуатационной службы это неразрушающий способ заранее обнаружить опасные зоны, подтвердить ресурс линии и спланировать ремонт по измеренным данным, а не по внешним признакам износа, особенно если трубопровод работает под постоянной нагрузкой.
Работа начинается с постановки задачи. Нужно учитывать материал трубы, диаметр, толщину стенки, тип шва, доступ к поверхности, рабочую среду и историю эксплуатации. Ни один прибор не способен охватить все риски, поскольку поверхностная трещина, внутренняя пора, коррозионное утонение и повреждение изоляции требуют разных методов.
Какие дефекты ищут при обследовании
Дефекты делят по происхождению, глубине залегания и влиянию на прочность. В сварных соединениях проверяют трещины, непровары, несплавления, поры, шлаковые включения, прожоги, подрезы и отклонения геометрии валика. В основном металле важны коррозионные язвы, расслоения, эрозионный износ, усталостные повреждения и участки с измененной структурой.
Неразрушающий контроль трубопроводов должен дать три ответа: есть ли дефект, где он находится и насколько он критичен. Для внутренних несплошностей используют ультразвуковую или радиографическую диагностику. Для оценки потери металла проводят толщинометрию и картирование коррозии. Для поверхностных дефектов применяют визуальный, магнитопорошковый или капиллярный метод.
Визуально-измерительный контроль
Визуально-измерительный контроль обычно выполняют первым. Он помогает выявить смещение кромок, подрезы, прожоги, наплывы, кратеры, следы механического воздействия, коррозию и видимые нарушения формы. На этом этапе используют комплекты ВИК, шаблоны сварщика, лупы, фонари, линейки, эндоскопы и средства фотофиксации.

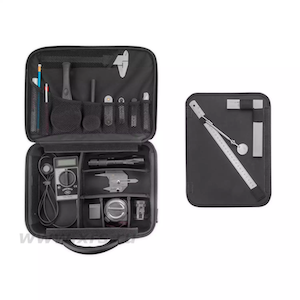

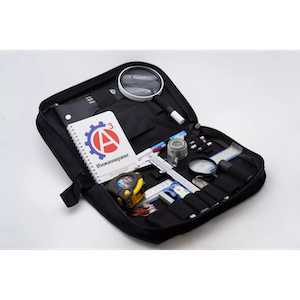

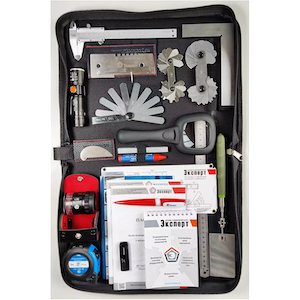

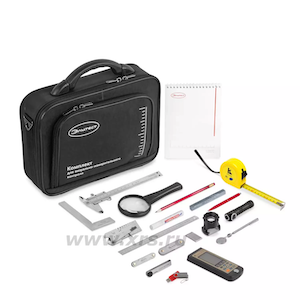

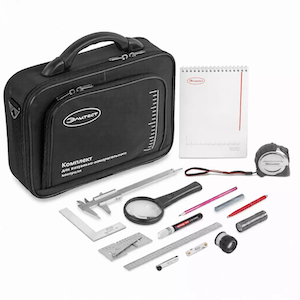

Для базовых задач подойдет комплект для ВИК «МиниВИК». Для расширенной проверки сварных соединений можно рассматривать комплект ВИК ЭЛИТЕСТ Базовый или комплект ВИК ЭЛИТЕСТ Эксперт. Если объект связан с магистральными сетями, уместны специализированные наборы: комплект ВИК ЭЛИТЕСТ Транснефть или комплект ВИК ЭЛИТЕСТ Газпром.
Неразрушающий контроль трубопроводов после внешнего осмотра становится точнее: специалист уже понимает состояние поверхности, качество доступа и зоны для углубленной проверки. На участках с ограниченным доступом полезны видеоэндоскопы и системы телеинспекции, которые помогают оценить внутреннюю поверхность без разборки конструкции, когда трубопровод нельзя вскрывать без серьезной остановки работ.
Ультразвуковой контроль и толщинометрия
Ультразвуковой метод применяют для поиска внутренних дефектов сварных соединений и основного металла. Дефектоскоп формирует акустический импульс, принимает отраженный сигнал и помогает определить местоположение дефекта. Метод чувствителен к трещинам, непроварам, расслоениям и включениям, но требует настройки по образцам и грамотной расшифровки.

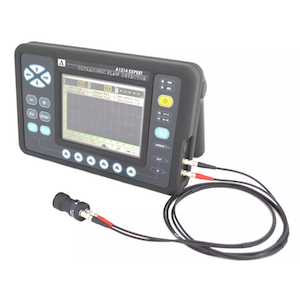

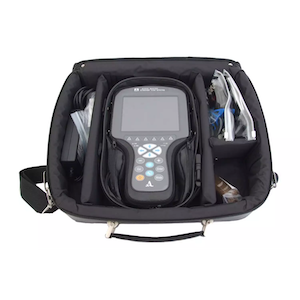

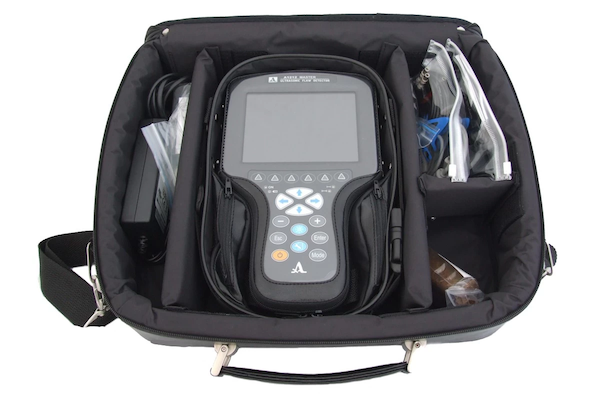

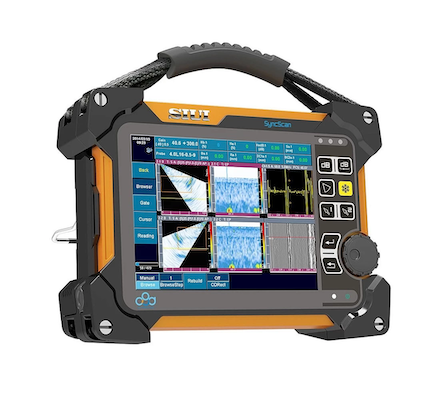

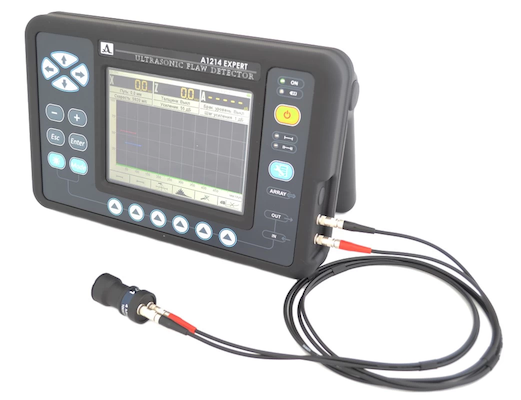

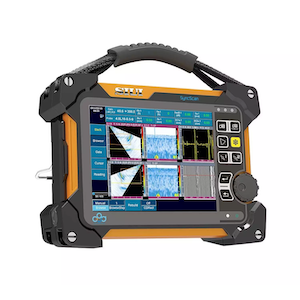

Неразрушающий контроль трубопроводов ультразвуком можно выполнять с приборами А1212 МАСТЕР, А1214 EXPERT или SyncScan. Для настройки применяют меры А3-НК, прямые и наклонные преобразователи, кабели и контактные составы. На холодных площадках удобен UT-Гель морозостойкий.

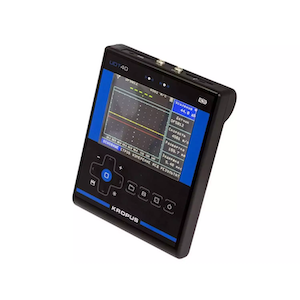

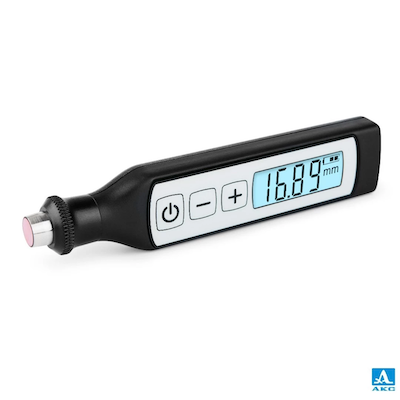

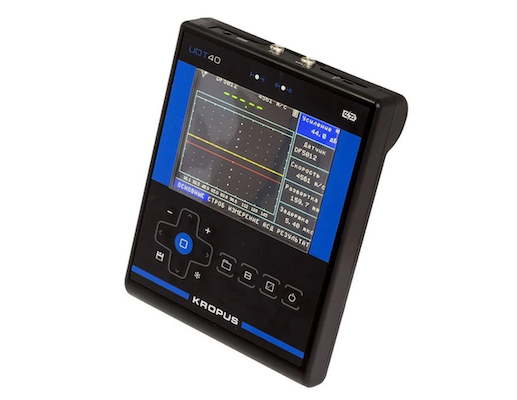

Для оценки остаточной толщины стенки используют ультразвуковые толщиномеры. На трубах, котлах, емкостях и участках с ограниченным доступом можно применять А1207. Если требуется A-скан, B-скан и подробная оценка профиля дна, подойдет УДТ-40. Толщинометрия особенно важна на линиях, где риск связан с общей или локальной коррозией и длительной эксплуатацией.
Неразрушающий контроль трубопроводов с толщинометрией помогает не ограничиваться отдельными точками. При необходимости выполняют сетку измерений, сравнивают участки между собой и выделяют зоны с ускоренным износом. Это важно при планировании ремонта или повторного обследования.
Радиографический метод
Радиографический метод используют, когда нужно получить изображение внутренней структуры сварного соединения. Он хорошо показывает объемные дефекты: поры, шлаковые включения, крупные непровары и участки с нарушенной плотностью.
Неразрушающий контроль трубопроводов радиографией может выполняться с аппаратами Триада-300 или ПИОН-2ММ. Выбор зависит от толщины стенки, диаметра, схемы просвечивания, доступа к объекту и требований радиационной безопасности. Радиографию часто дополняют ультразвуком, потому что отдельные плоскостные дефекты могут хуже отображаться на снимке.
Магнитопорошковый и капиллярный методы

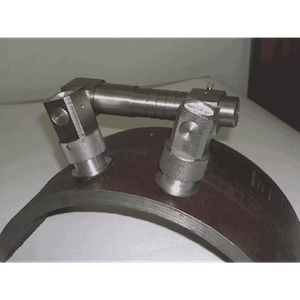

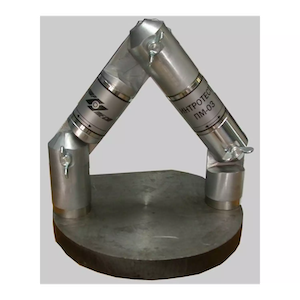

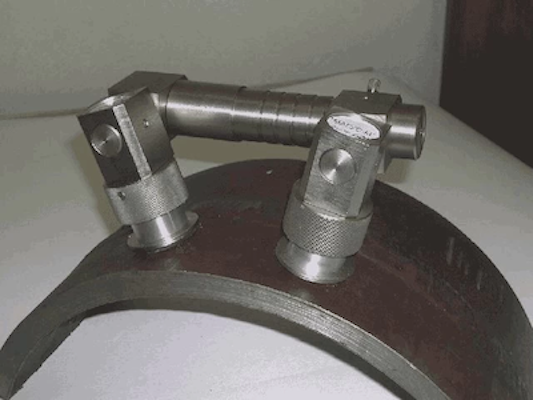

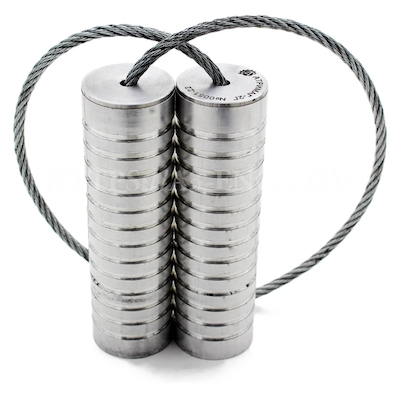

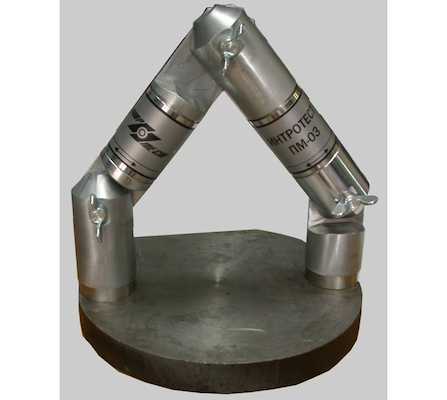

Магнитопорошковый метод подходит для ферромагнитных сталей. Он выявляет поверхностные и подповерхностные трещины, которые могут быть плохо заметны при внешнем осмотре. Для намагничивания сварных соединений можно использовать АТРИМАГ-2Г, МАГУС-М или Интротест ПМ-03.

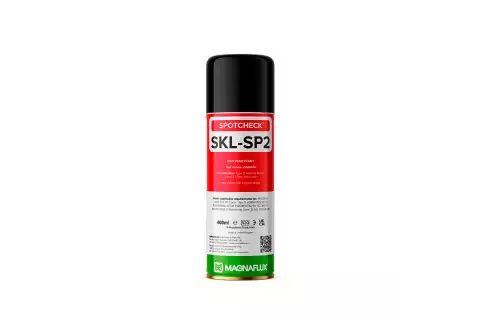

Для аустенитных нержавеющих сталей, цветных сплавов и других немагнитных материалов применяют капиллярный метод. Он работает так: на поверхность наносят специальную жидкость (пенетрант), которая затекает в мелкие трещины и поры, затем лишнее удаляют и наносят проявитель — он «вытягивает» жидкость обратно, и дефекты становятся видны как цветные линии или пятна. Неразрушающий контроль трубопроводов такими методами требует аккуратной подготовки поверхности, иначе индикаторный рисунок будет недостоверным. Для цветной дефектоскопии можно использовать пенетрант SKL-SP2 и другие расходные материалы для капиллярного контроля.
Контроль подземных линий и герметичности

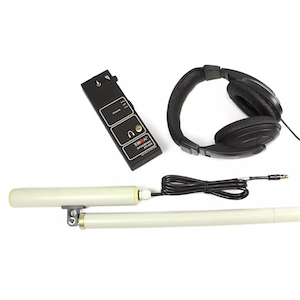

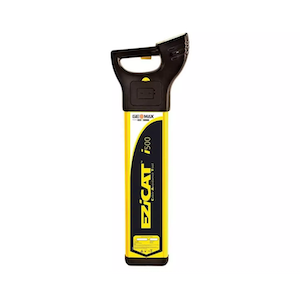

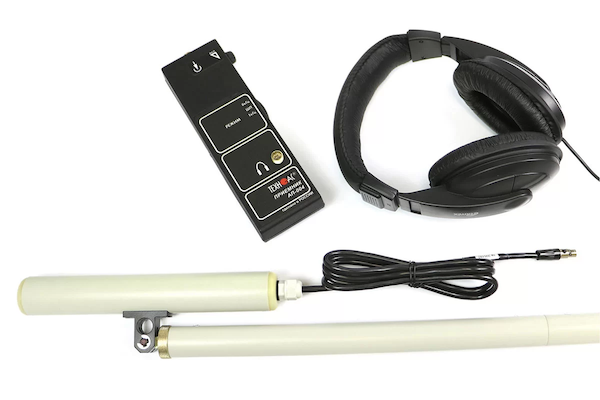

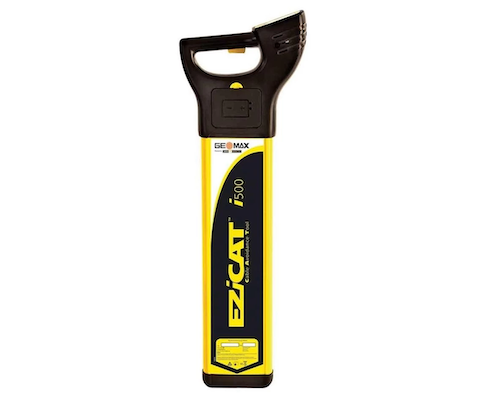

Для подземных коммуникаций одной проверки металла недостаточно. Нужно понимать трассу, глубину залегания, состояние изоляции и наличие утечек. В таких задачах применяют трассоискатели, кабелеискатели, акустические датчики и течеискатели. Трассоискатель EZiCAT i500 помогает уточнить положение коммуникаций, а кабелеискатель Успех КБИ-211 подходит для трассопоисковых задач на подземных линиях.

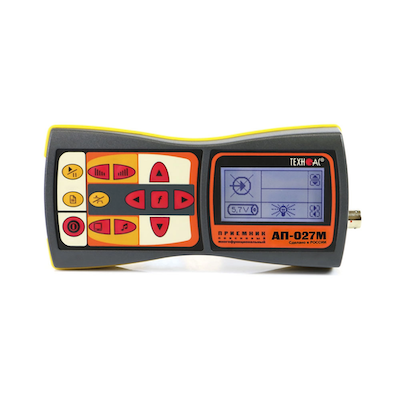

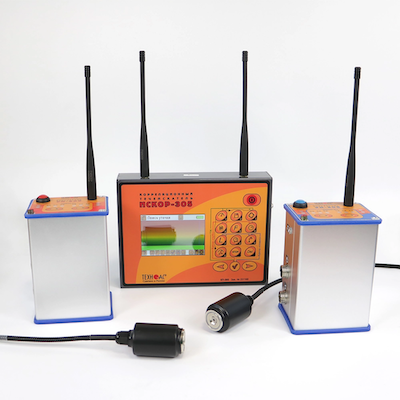

Неразрушающий контроль трубопроводов при подозрении на утечку можно дополнить акустическими и корреляционными приборами. Для скрытых участков применяют Успех 27.247Д или Искор-3.27.105Д. Такие приборы помогают сузить зону вскрытия и быстрее перейти к ремонту, если трубопровод проходит под покрытием, грунтом или технологическими конструкциями.
Как выбрать метод и оборудование
Неразрушающий контроль трубопроводов не сводится к покупке одного универсального прибора. Выбор зависит от материала, ожидаемого дефекта, доступа к поверхности, толщины стенки, состояния покрытия и требований нормативной документации. Перед обследованием нужно зафиксировать объект, условия измерения, допустимые критерии и формат протокола.
Обычно ориентируются на следующую логику:
- для первичной оценки шва выбирают комплект ВИК и измерительный инструмент;
- для внутренних дефектов сварных соединений применяют ультразвуковой дефектоскоп или радиографический аппарат;
- при коррозионном утонении стенки используют толщиномер с подходящим диапазоном;
- для поверхностных трещин на ферромагнитной стали берут магнитопорошковый дефектоскоп и расходные материалы;
- для немагнитных материалов используют наборы для капиллярного метода;
- для подземных линий добавляют трассоискатель, течеискатель и прибор контроля изоляции.
Неразрушающий контроль трубопроводов на действующей площадке требует учитывать автономность оборудования, защиту корпуса, работу при низкой температуре, удобство сохранения данных и совместимость с программным обеспечением. Для лаборатории важнее точность, повторяемость, комплектность образцов и стабильность настройки.
Нормативы и квалификация персонала
Неразрушающий контроль трубопроводов выполняют по утвержденной технологии. В ней указывают метод, объем проверки, параметры настройки, зоны сканирования, критерии браковки и форму протокола. Нормативные требования задают обязательный минимум, но не заменяют инженерную оценку. При сложной геометрии или ремонте старых швов схема может требовать уточнения.
Качество результата зависит от специалиста не меньше, чем от прибора. Неверный угол ввода ультразвука, неподходящий преобразователь, плохой контакт, загрязненная поверхность или ошибочная экспозиция при радиографии могут привести к недостоверному заключению. Поэтому оборудование нужно рассматривать вместе с методикой и подготовкой персонала.
Вывод
Неразрушающий контроль трубопроводов помогает оценить состояние линии без разрушения конструкции и выбрать обоснованные меры по ремонту или дальнейшему наблюдению. Надежный результат дает сочетание методов под конкретный риск: трещины, непровары, коррозию, утечки, нарушение геометрии или повреждение изоляции.
Для качественной проверки нужны подготовленная поверхность, корректная технология, квалифицированный персонал и оборудование, соответствующее объекту. Неразрушающий контроль трубопроводов в таком формате становится частью управления промышленной безопасностью, а не разовой процедурой перед подписанием протокола. Такой неразрушающий подход помогает связать диагностику, ремонт и дальнейшее наблюдение в единую систему.
