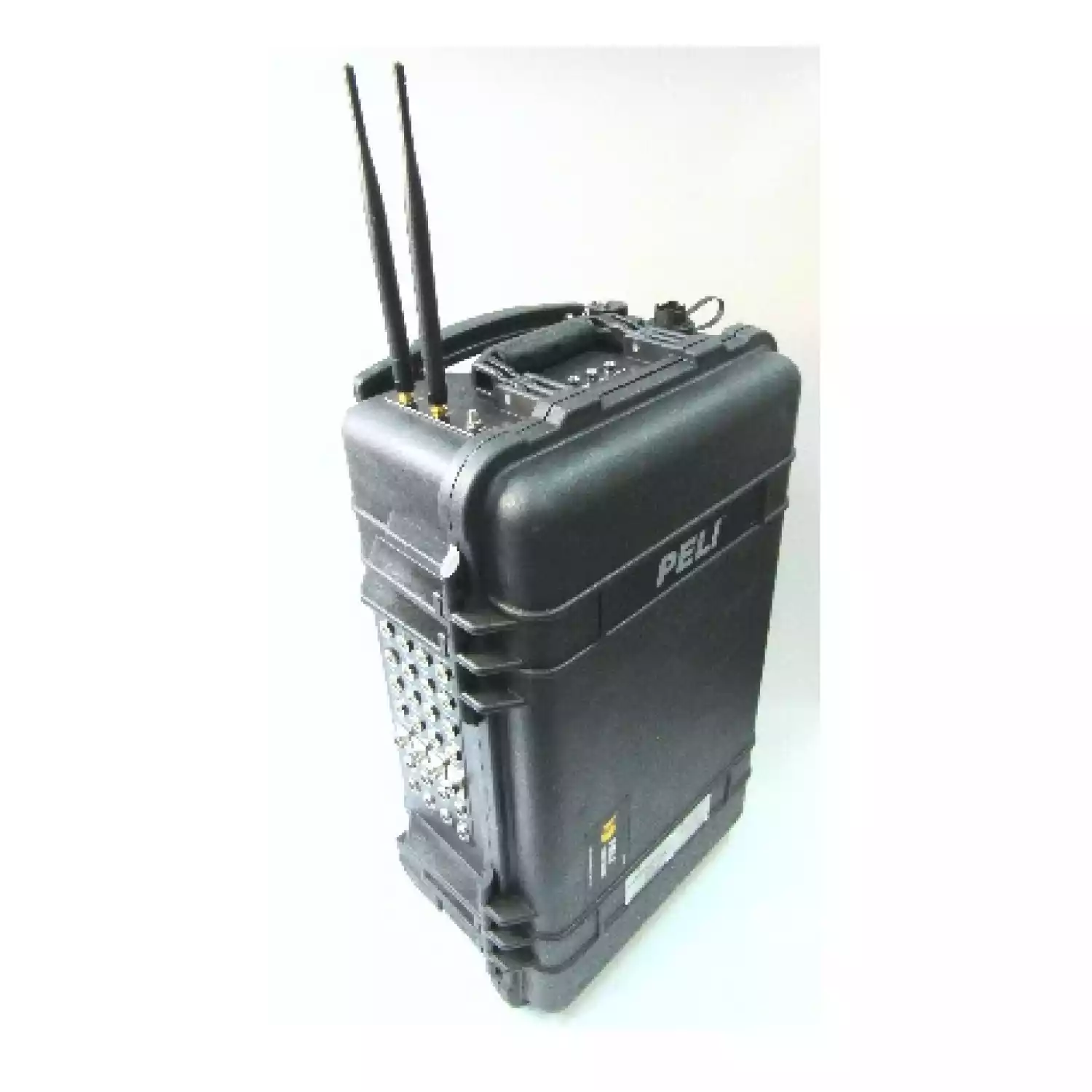

Мобильная система технического диагностирования (МСТД) предназначена для определения технического состояния узлов промышленного оборудования с целью определения его работоспособности и обеспечения перехода на техническое обслуживание и ремонт по фактическому техническому состоянию.
Она обеспечивает сбор, обработку и хранение вибрационной информации, автоматическое да также обеспечивает визуализацию результатов контроля и диагностики.
Возможности:
Дефекты:
Порядок работы:
Устройство системы:

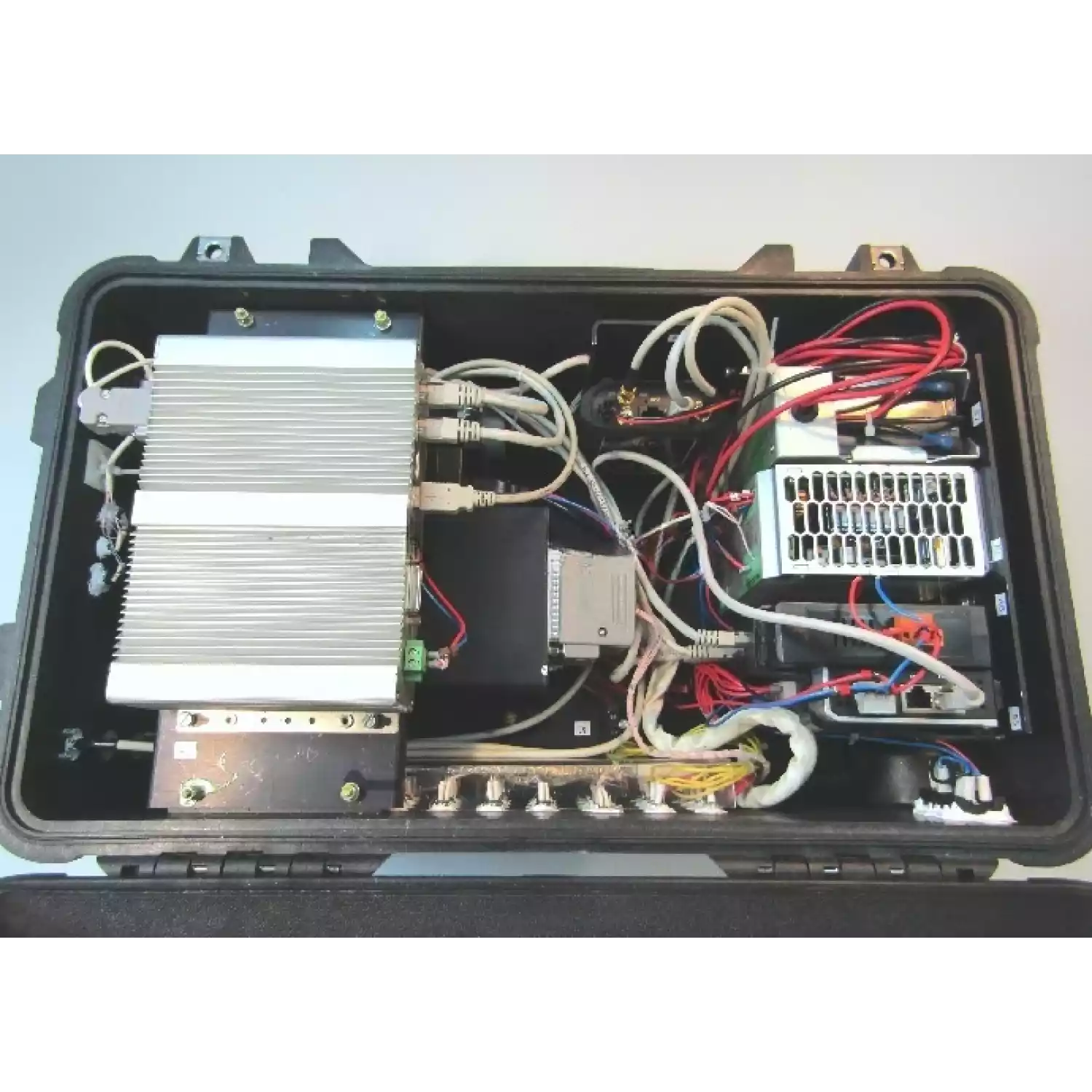

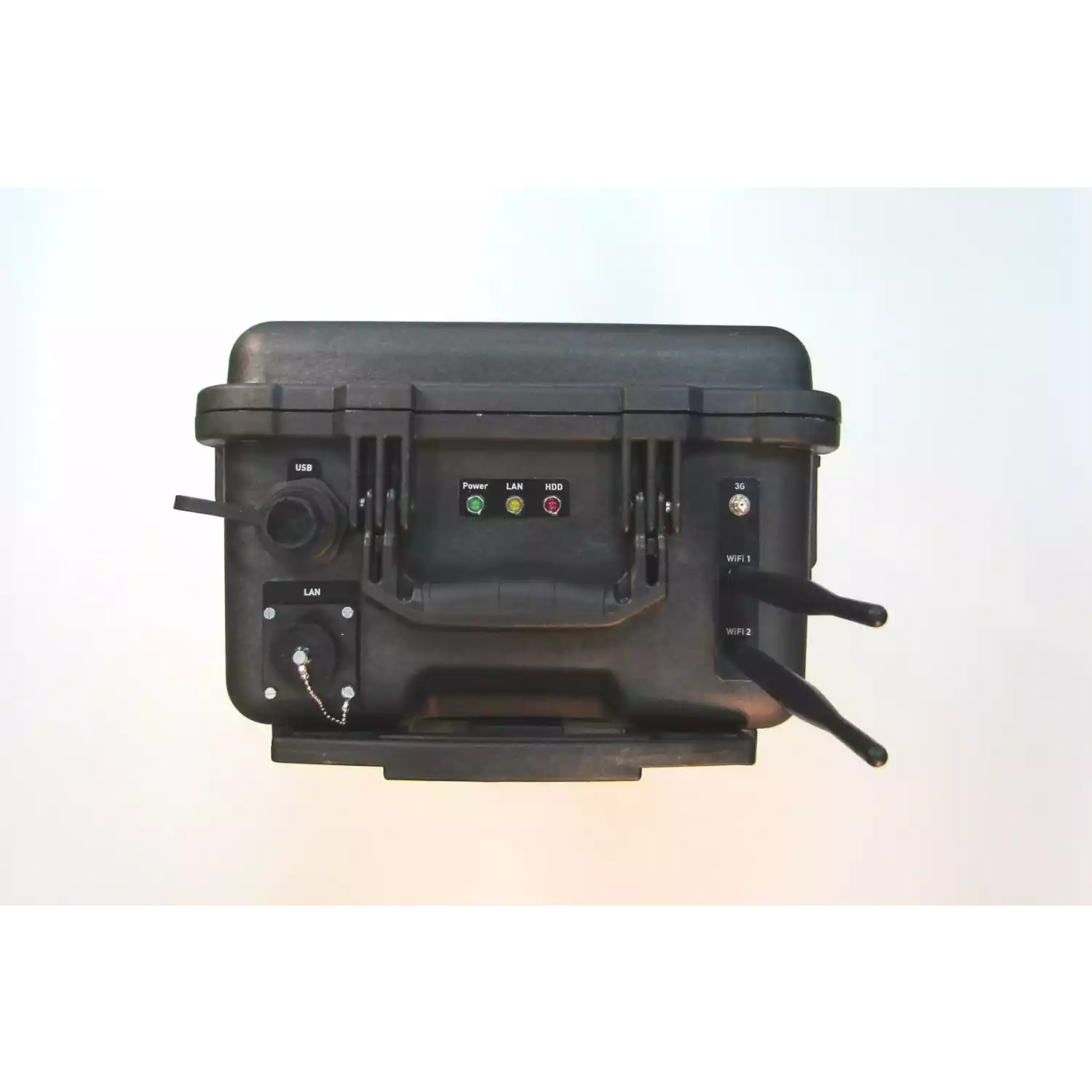

Датчики вибрации, тахометрии и параметрии (температуры, давления, тока) устанавливаются непосредственно на диагностируемых узлах и соединяются с мобильным блоком обработки сигналов (МБОС ТСТ 4150).
МБОС осуществляет прием и измерение сигналов от первичных измерительных преобразователей, осуществляет цифровую фильтрацию сигналов вибрации полосовыми фильтрами, производит измерение спектров вибросигналов. МБОС осуществляет обработку и хранение вибрационной информации в базе данных, хранение конфигурационных параметров системы, решает задачи диагностирования узлов оборудования по вибрационным параметрам. МБОС выдает данные вибрационного контроля и диагностики на модуль отображения информации, а также в сеть предприятия по Wi-Fi, через сетевые коммутаторы. Доступ к диагностической информации в режиме реального времени возможен через спутниковую сеть GSM, если рабочее место оснащено GSM модемом. Отображение информации производится в виде мнемосхем, диаграмм, графиков и таблиц.
Технические характеристики МСТД:
| Технические характеристики: | |
| Число аналоговых измерительных каналов | от 1 до 16 |
| Число каналов измерения частоты | 4 |
| Частотный диапазон, Гц | 0,5 до 25 600 |
| Частотное разрешение | 400, 800, 1600, 3200, 6400, 12800, 25600 |
| Динамический диапазон, дБ | 80 |
| Весовая функция | Ханнинг, Хемминг, Блэкман-Харрис |
| Детектор огибающей с полосовыми фильтрами, Гц | 1/3 октавные: 800, 1000, 1250, 1600, 2000, 2500, 3200, 4000, 5000, 6400, 8000, 10000, 12800, 16000, 200001/1 октавные: 8000, 16000 |
| Диапазон частот измерений виброускорения аналогового канала по ICP входам должен находиться в пределах, Гц | от 10 до 25 600 |
| Неравномерность амплитудно-частотной характеристики аналогового канала, не более, дБ | 0,5 |
| Диапазон измерений амплитуд виброускорения по ICP-входу при чувствительности вибропреобразователя 5,1 мВ·с2/м, м/с2 | от 0,5 до 490 |
| Пределы допускаемой основной относительной погрешности измерений амплитуды виброускорения, % | ±6 |
| Диапазон частот пропускания полосового фильтра по среднему квадратическому значению (далее СКЗ) виброскорости, Гц | 10 до 1000 |
| Диапазон измерений СКЗ виброскорости в полосе частот от10 до 1000 Гц, мм/с | от 0,1 до 100 |
| Пределы допускаемой основной относительной погрешности измерений СКЗ виброскорости, % | ±6 |
| Диапазон измерений частоты вращения роторных узлов, Гц | от 1 до 3000 |
| Пределы допускаемой основной относительной погрешности измерений частоты вращения роторных узлов, % | ±0,5 |
| Входное сопротивление канала измерения напряжения,не менее, кОм | 9 |
| Уровень СКЗ шума аналогового измерительного канала, приведенный к входу, м/с2, не более | 0,05 |
| Переходное затухание электрических сигналов между каналами измерений параметров вибрации должно составлять, дБ, не менее | 80 |
| Пределы допускаемой дополнительной относительной погрешности измерений параметров вибрации при максимальном и минимальном значениях рабочих температур окружающей среды должны составлять, % | ± 5 |
| Электрическое сопротивление изоляции цепей питания при нормальных условиях, в условиях повышенной рабочей температуры окружающей среды должно составлять, МОм, не менее | 1 |
| Характеристики надежности: | |
| Средний ресурс, ч | 15 000 |
| Средний срок службы, лет | 5 |
| Устойчивость к внешним воздействующим факторам: | |
| Синусоидальная вибрация в диапазоне частот от 10 до 300 Гц | с амплитудой 20 м/с2 (2g) |
| Повышенная температура окружающей среды | 50 °С при относительной влажности воздуха 60 % |
| Пониженная температура окружающей среды | -30 °С при относительной влажности воздуха 60 % |
| Степень защиты оболочки | IP-65 по ГОСТ 14254-96 |
| Вид климатического исполнения | УХЛ по ГОСТ 15150-69 |
| Нормальные условия эксплуатации: | |
| Температура окружающего воздуха, °С | 20±5 |
| Относительная влажность воздуха, % | от 30 до 80 |
| Атмосферное давление, кПа | 100±4 |
| Конструктивно-технические характеристики: | |
| Мощность, потребляемая блоком от внешнего источника питания 47 В (сетевого концентратора), Вт, не более | 30 |
| Габаритные размеры блока (ДхШхВ), мм, не более | 300 х 150 х 457 |
| Масса блока, кг, не более | 10 |

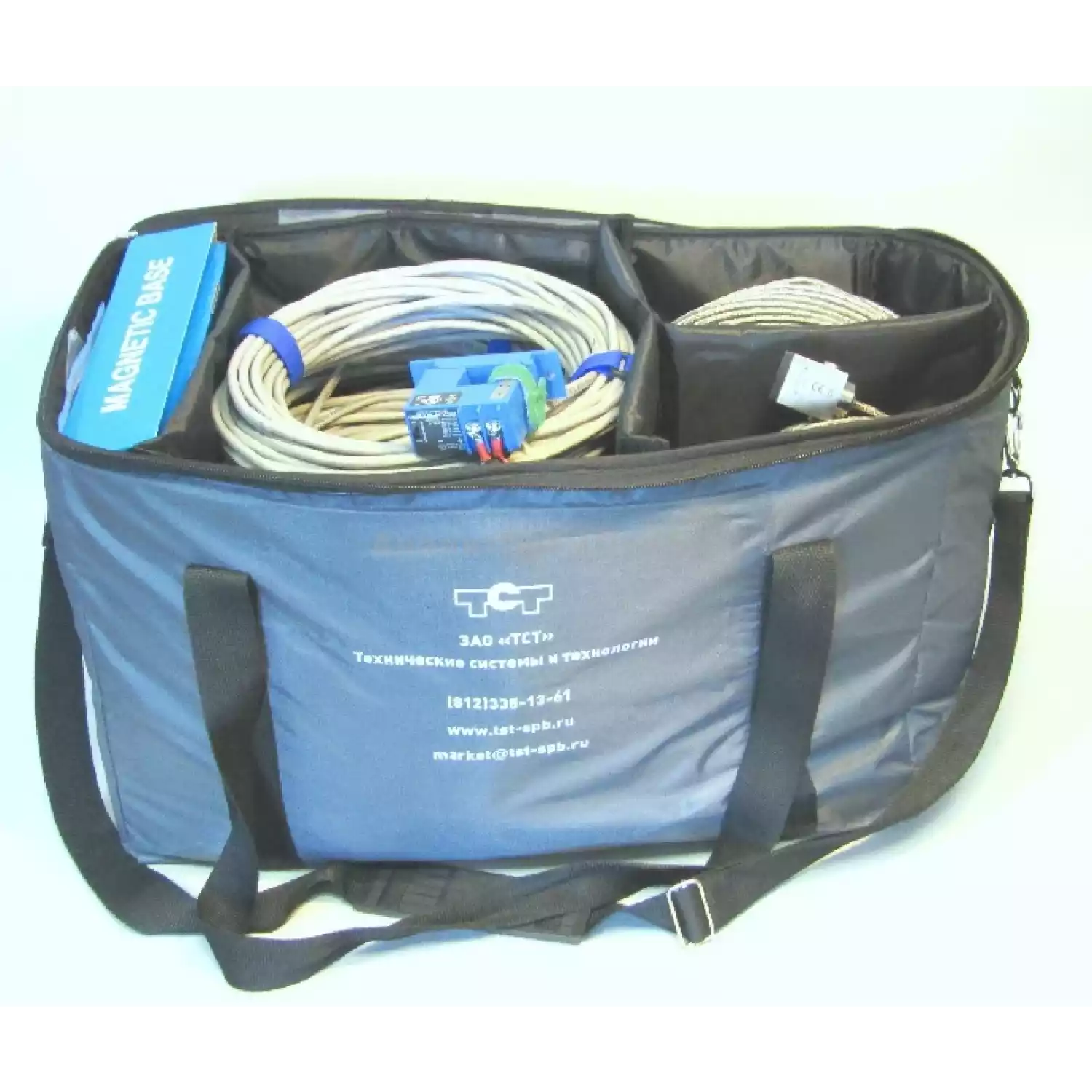

Комплект поставки МСТД:
