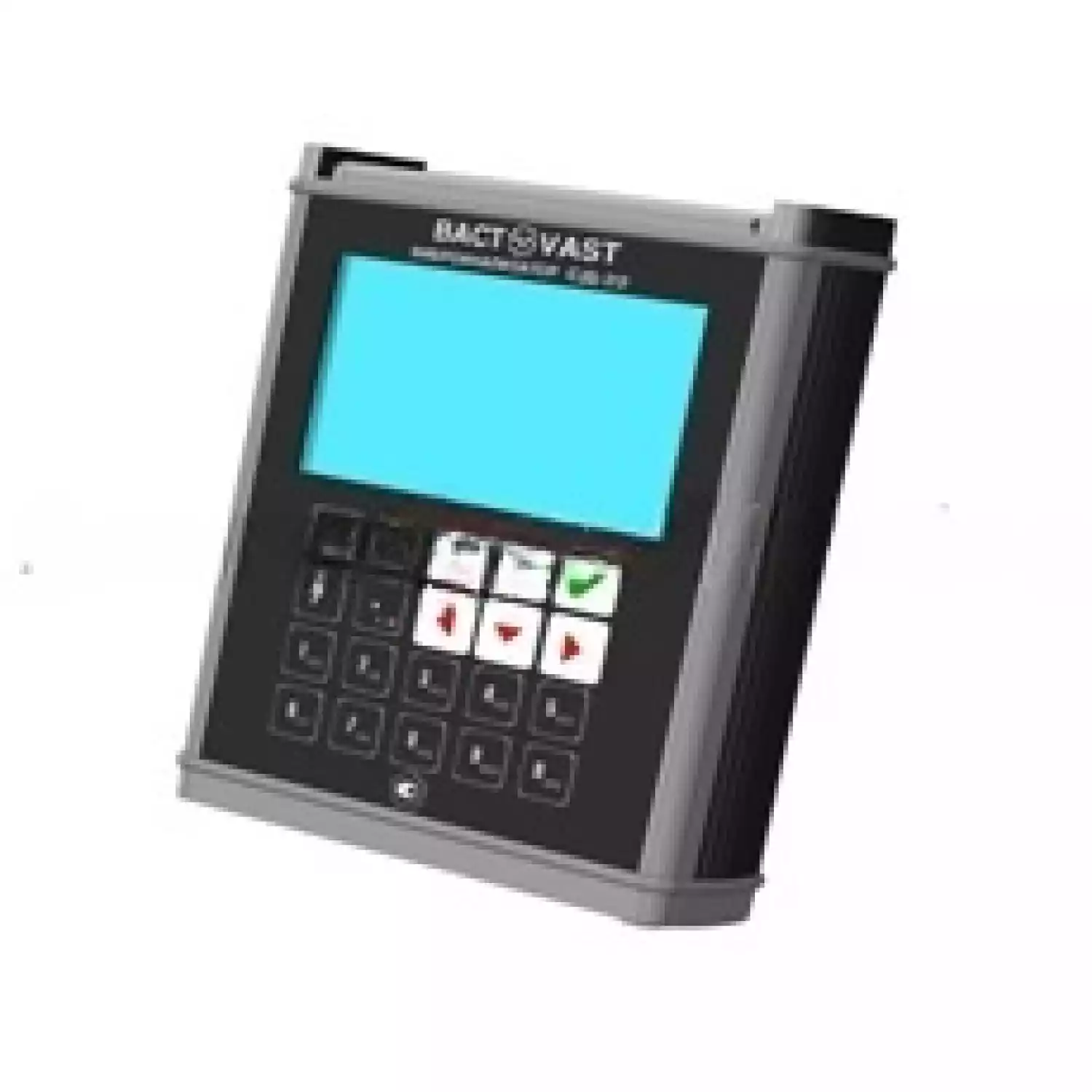

Виброанализатор СД-22Р — это переносной двухканальный сборщик данных с питанием от аккумуляторной батареи.
Функциональным назначением СД-22Р является проведение измерений параметров вибрации, обработка и регистрация (накопление) результатов измерений, выполнение спектрального анализа.
Виброанализатор СД-22Р осуществляет регистрацию результатов измерений, являющихся исходными данными для оценки и прогноза вибрационного состояния контролируемого оборудования по параметрам вибрации.
Виброанализатор СД-22Р предназначен для работы с пьезоэлектрическими вибропреобразователями с питанием по току (ICP) . Дополнительно к виброанализатору может быть подключен оптический отметчик (типа ФД-2), предназначенный для измерения скорости вращения роторов контролируемого оборудования. Для подключения оптического отметчика предназначен вход «Tacho».
Принцип работы виброанализатора СД-22Р основан на измерении электрического сигнала, поступающего от преобразователя вибрации или преобразователя скорости вращения, установленных на контролируемом агрегате, и дальнейшей его обработке.
Преобразование входных аналоговых сигналов первичных преобразователей осуществляется с применением АЦП для каждого канала.
Виброанализатор СД-22Р предназначен для контроля состояния и диагностики агрегатов промышленного оборудования, подшипниковых и редукторных узлов железнодорожного подвижного состава, оборудования нефтяной, газовой и других отраслей промышленности.
Виброанализатор СД-22Р реализует следующие основные функции:
Виды измерений, проводимых посредством виброанализатора СД-22Р:
Программное обеспечение
Программное обеспечение виброанализатора СД-22Р базируется на компьютерной программой DREAM (полный пакет программ для мониторинга и автоматической диагностики вращающегося оборудования).
Мониторинг состояния машин и оборудования является одним из наиболее эффективных способов снижения аварийности и повышения надежности технических систем. Для вращающегося оборудования основным является вибрационный мониторинг, так как в процессе необратимого изменения состояния всегда возникает цепочка дефектов и хотя бы один из них существенным образом изменяет вибрацию оборудования.
Для того, чтобы решать такую сложную задачу как переход на обслуживание и ремонт оборудования по фактическому состоянию необходимо обнаруживать и идентифицировать все потенциально аварийноопасные дефекты на ранней стадии развития, за несколько месяцев до того как необратимое изменение состояния будет зафиксировано системой мониторинга. Такую задачу могут решать средства превентивной диагностики, которые для каждого вида дефекта используются свои диагностические признаки, позволяющие своевременно его обнаружить, однако в современных системах мониторинга такие средства используются далеко не всегда.
Пакет программ для мониторинга и диагностики «Dream for Windows» в полной мере использует основные возможности превентивной диагностики узлов роторного оборудования. Его разработчики являются одними из основателей превентивной вибрационной диагностики, и первыми в начале 90-х годов создали систему автоматической диагностики подшипников качения, вложив в нее искусственный интеллект, заменяющий эксперта высокой квалификации.
При разработке данной системы были объединены усилия не только российских специалистов, но и специалистов США в области вибрационного мониторинга (Vibrotek Inc, штат Колорадо). Совместными усилиями в систему включены все основные алгоритмы современного вибрационного мониторинга, позволяющие задолго до возникновения аварийной ситуации обнаружить изменения состояния даже тех узлов оборудования, которые не охвачены превентивной диагностикой.
Пакет программ «Dream for Windows» ориентирован прежде всего на массовое диагностическое обслуживание роторного оборудования, обеспечивающее практический переход на ремонт оборудования по фактическому состоянию. Необходимая для этого автоматизация процессов постановки диагноза и прогноза является основной отличительной особенностью DREAM, позволяющей снизить затраты на мониторинг и диагностику за весь жизненный цикл оборудования до 1-2% от его стоимости.
Назначение:
Основные особенности DREAM:
Технические характеристики СД-22Р:
| Диапазоны измерения виброускорения (СКЗ), м/с2: | |
| — для номинального коэффициента преобразования, 1,02 мВ/(м.с-2); | от 0,1 до 3400 включительно |
| — для номинального коэффициента преобразования, 3,06 мВ/(м.с-2); | от 0,1 до 1100 включительно |
| — для номинального коэффициента преобразования 10,2 мВ/(м.с-2) | от 0,1 до 340 включительно |
| Диапазоны измерения виброскорости (СКЗ), мм/с: | |
| — для номинального коэффициента преобразования, 1,02 мВ/(м.с-2); | от 0,1 до 6900 включительно |
| — для номинального коэффициента преобразования, 3,06 мВ/(м.с-2); | от 0,1 до 2300 включительно |
| — для номинального коэффициента преобразования, 10,2 мВ/(м.с-2); | от 0,1 до 690 включительно |
| Диапазоны измерения виброперемешения (СКЗ), мкм: | |
| — для номинального коэффициента преобразования, 1,02 мВ/(м.с-2); | от 0,5 до 54900 включительно |
| — для номинального коэффициента преобразования, 3,06 мВ/(м.с-2); | от 0,1 до 18000 включительно |
| — для номинального коэффициента преобразования, 10,2 мВ/(м.с-2); | от 0,1 до 5400 включительно |
| Диапазон измерения скорости вращения, об/мин. | от 120 до 30000 включительно |
| Диапазон частот, Гц: | |
| — при измерении среднего квадратического значения виброускорения, виброскорости, виброперемещения | от 2 до 1000 включительноот 10 до 1000 включительноот 10 до 2000 включительно |
| — при спектральном анализе | от 1 до 25600 включительно |
| Верхние граничные частоты поддиапазонов спектрального анализа, Гц | 25, 50, 100, 200, 400, 800, 1600, 3200, 6400, 12800, 25600 |
| Диапазон входного напряжения (ПИК), В | +/- 5 |
| Пределы допускаемой основной относительной погрешности при измерении виброускорения, виброскорости и виброперемещения на базовой частоте, % | +/- 3 |
| Неравномерность амплитудно-частотной характеристики при измерении виброускорения, виброскорости и виброперемещения, %, не более | +/- 3 |
| Пределы допускаемой основной относительной погрешности при измерении среднего квадратического значения спектральных составляющих, % | +/- 3 |
| Пределы допускаемой основной относительной погрешности при измерении скорости вращения, % | +/- 1 |
| Число линий спектра | 400, 800, 1600 |
| Средние частоты 1/3 октавных фильтров 3 класса по ГОСТ 17168-82, при выделении огибающей, Гц | 800, 1000, 1250, 1600, 2000, 2500, 3200, 4000, 5000, 6400, 8000, 10000, 12800, 16000, 20000 |
| Средние частоты 1/1 октавных фильтров, Гц | 50, 100, 200, 400, 800, 1600, 3200, 6400, 8000, 12800, 16000 |
| Частотные характеристики полосовых фильтров при измерении среднего квадратического значения виброускорения, виброскорости, виброперемещения | по ГОСТ ИСО 2954-97 |
| Динамический диапазон спектрального анализа, дБ, не менее | 90 |
| Взаимовлияние каналов спектрального анализа, дБ, не более | — 110 |
| Условия эксплуатации: | |
| диапазон рабочих температур, ºСдиапазон относительной влажности, % | от 0 до 50 включительноот 30 до 90 включительно |
| Габаритные размеры (длина х ширина х высота), мм | 182×146×42 |
| Масса, кг, не более | 1 |
Комплект поставки СД-22Р:
| № | Наименование | Количество | Примечание |
| 1 | Прибор СД-22Р (основной блок) | 1 шт. | ВАРБ.411711.003 |
| 2 | Вибропреобразователь пьезо-электрический (типа ICP)1 | 2 шт. | 603V01 |
| 3 | Кабель соединительный для вибропреобразователя (желтый) | 1 шт. | ВАРБ.438536.026 |
| 4 | Кабель соединительный для вибропреобразователя (зеленый) | 1 шт. | ВАРБ. 438536.026-01 |
| 5 | Сетевой адаптер СА-22 | 1 шт. | ВАРБ.436611.001 |
| 6 | Держатель магнитный ДМ-2 | 2 шт. | |
| 7 | Датчик оборотов ФД-2 | 1 шт. | |
| 8 | Штатив в комплекте CV-8CB | 1 шт. | |
| 9 | Кабель соединительный КММ-21-1 | 1 шт. | КНТЮ.438536.007-01 |
| 10 | Чехол для СД-22Р | 1 шт. | ВАРБ. 305135.001 |
| 11 | Формуляр ДС-22Р | 1 шт. | |
| 12 | Руководство по эксплуатации СД-22Р | 1 шт. | ВАРБ.411711.003 РЭ |
| 13 | Методика поверки | 1 шт. | ВАРБ.411711.003 Д |
| 14 | Сумка для траспортирования | 1 шт. | |
| 15 | Кабель интерфейсный USB-СМ-21 | 1 шт. | КНТЮ.438536.062 |
| 16 | Кабель удлинительный USB с усилителем | 1 шт. | |
| 17 | Наушники промышленные | 1 шт. | |
| 18 | Адаптер линейных входов двухканальный2 3 | 1 шт. | ВАРБ.423149.006 |
1 — в комплект поставки прибора могут входить вибропреобразователи пьезоэлектрические с питанием по току (типа ICP), имеющие свидетельство об утверждении типа средства измерений и прошедшие поверку в составе прибора СД-22Р.
2 — поставляется по дополнительному заказу.
3 — применяется на испытаниях при необходимости подачи сигнала без постоянной составляющей.
