Электронная стойка для установки ультразвукового контроля труб

Назначение:

Электронная стойка предназначена для работы в составе установок автоматизированного ультразвукового контроля. Основной компонент стойки - многоканальный дефектоскоп «Интротест-2», который позволяет выявлять дефекты продольной и поперечной ориентации, расслоение металла.

Аппаратура может быть адаптирована для контроля конкретных изделий - труб, прутка, шайб, обечаек и т.д.

Преимущества, которые дает цифровой дефектоскоп по сравнению с обычным дефектоскопом:

  • возможность сохранения паспортных данных ПЭП, информации об объекте контроля, кривых ВРЧ;
  • возможность быстрой перенастройки дефектоскопа для контроля различных изделий;
  • возможность сохранения результатов контроля, просмотр и анализ результатов после проведения контроля;
  • печать протокола контроля; возможность распечатки эхограммы и параметров контроля.

Контроль ведется в автоматическом режиме с регистрацией амплитуды сигналов и координат дефектов. При обнаружении дефекта выдается световой и звуковой сигнал, управляющие сигналы на краскоотметчик или на устройство выгрузки изделия в брак.

При иммерсионном контроле реализуются режимы:

  • автоматическая корректировка зоны контроля при изменении расстояния по воде;
  • автоматическая корректировка зоны контроля при изменении толщины металла;
  • сигнализация отсутствия сигнала от поверхности изделия или донного сигнала.

В протоколе контроля отображается следующая информация:

  • дата проведения контроля;
  • смена;
  • ФИО оператора;
  • шифр объекта контроля, марка материала;
  • нормативный документ, регламентирующий нормы оценки качества;
  • результаты контроля: перечень дефектов, параметры дефектов;
  • заключение о качестве.

Данная стойка может использоваться для замены прибора «Атлант-3».

Состав электронной стойки:

  • многоканальный дефектоскоп «Интротест-2»;
  • сенсорный LCD-дисплей;
  • принтер;
  • источник бесперебойного питания;
  • стойка для размещения электроники.

Опции:

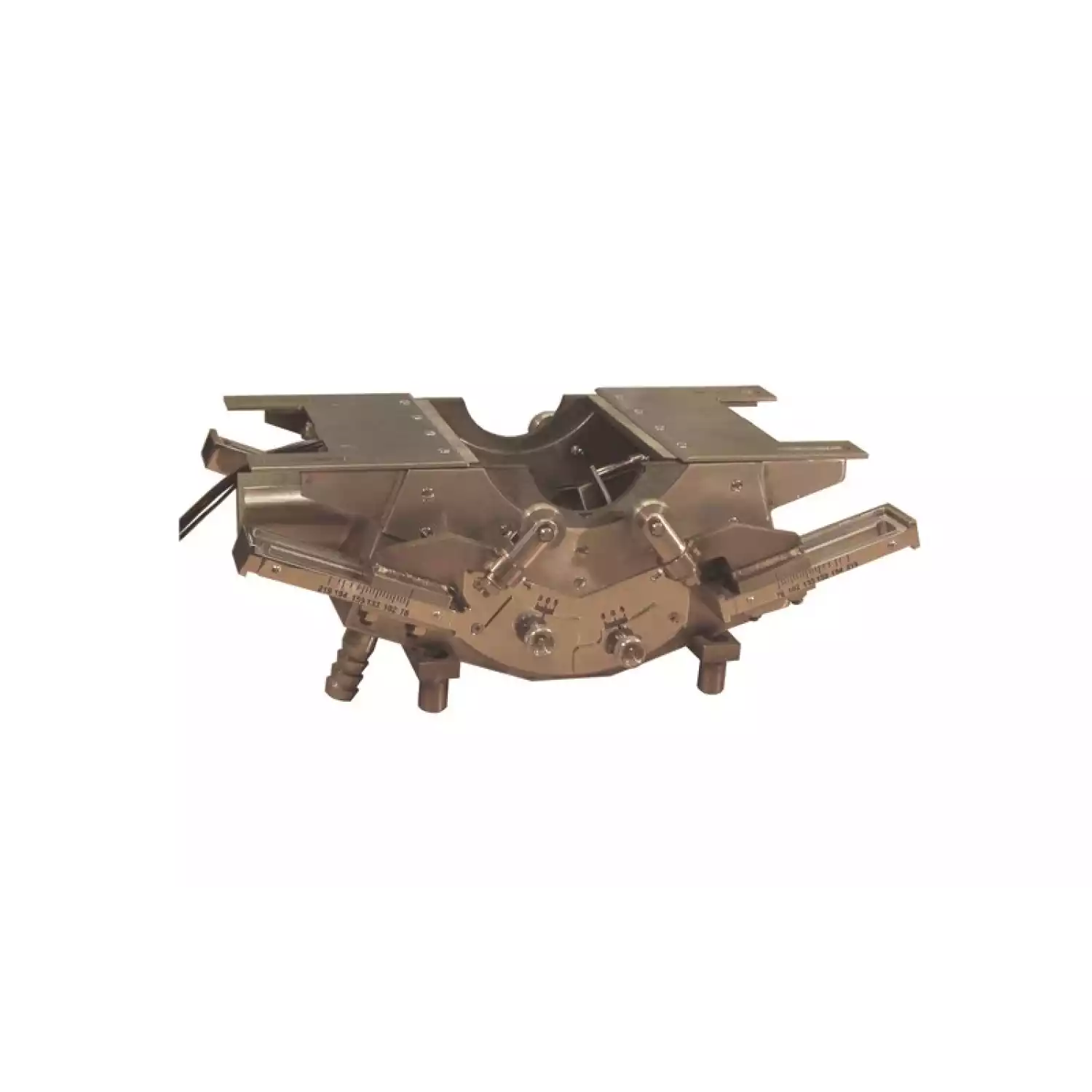

  • аккустический блок с иммерсионной ванной с пьезоэлектрическими преобразователями;
  • выносной пульт с LCD-дисплеем для удаленного управления дефектоскопом
