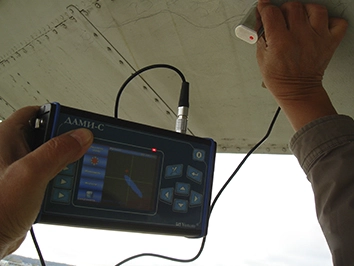

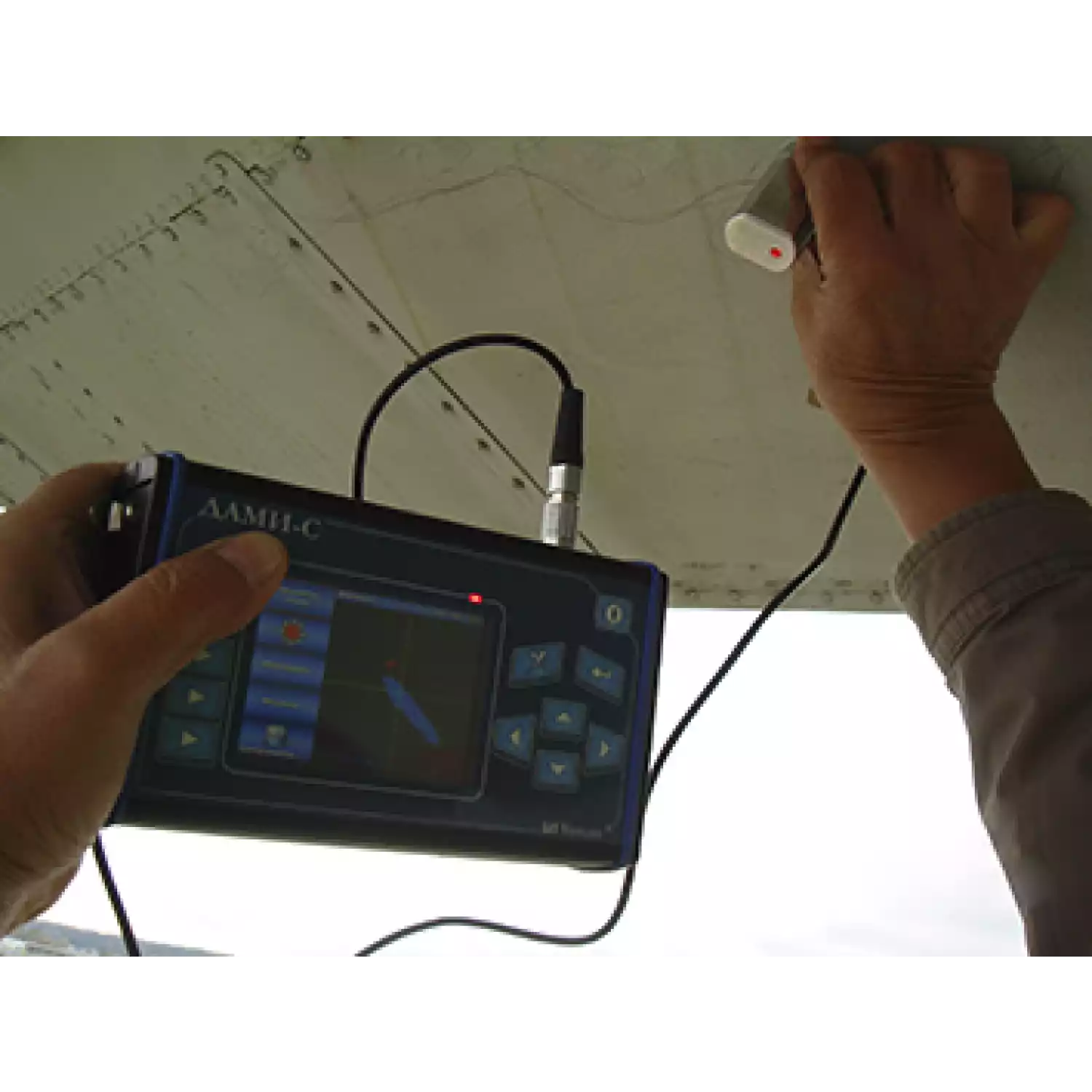

Импедансный дефектоскоп ДАМИ-С

Под заказ
Артикул: 846216
Вотум
ДАМИ-С09 - дефектоскоп композитных материалов реализует импедансные, вихретоковые и ударные методы контроля. Работа без контактной жидкости. Широкий спектр датчиков для разных типов композитных материалов, клееных конструкций и сотовых структур.
Под заказ
402 610
Купить в 1 клик
Купить в 1 клик
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Отгрузка со склада
Все цены указаны с НДС
Импедансный дефектоскоп ДАМИ-С

Тип оборудования: дефектоскоп вихретоковый, импедансный

Производитель дефектоскопов: Россия

Серия: ДАМИ-С

Модель: ДАМИ-С09

Описание: ударный, импедансный, вихретоковый прибор для поиска дефектов в композитных материалах

Гарантия на импедансный дефектоскоп ДАМИ-С: 12 месяцев.

Сертификаты на дефектоскопы ДАМИ-С:

  • Сертификат об утверждении типа средств измерений РФ.
  • Сертификат об утверждении типа средств измерений Украины.

Назначение дефектоскопа композитных материалов ''ДАМИ-С09''

ДАМИ-С09 имеет возможность использовать импедансные, вихретоковые и ударные методы контроля. Предназначен для обнаружения и построения С-изображений дефектов в композитных материалах и сотовых структурах, а также выявления коррозии, поверхностных и подповерхностных дефектов в различных металлоконструкциях и сплавах.

Благодаря своим уникальным функциональным возможностям, прибор позволяет автоматизировать процесс обнаружения дефектов за счет автоматической настройки преобразователя на объект контроля с учетом плотности и структуры материала. Контактная жидкость для этого не требуется, т.к. используется сухой точечный контакт.

Дефектоскоп ДАМИ-С применяется в следующих областях

  • Авиационная промышленность
  • Космическая промышленность
  • Судостроительная промышленность
  • Автомобильная промышленность и др.

Тестируемые материалы и конструкции

  • Слоистые конструкции из неметаллических материалов (углепластиков, стеклопластиков, текстолитов)
  • Сотовые структуры с неметаллическими обшивками и сотами из полиамидной бумаги или других материалов
  • Сотовые структуры с металлическими обшивками (в том числе перфорированными) и сотами
  • Конструкции с различными заполнителями
  • Слоистые клееные конструкции (2-х, 3-х, 4-х слойные)
  • Грубые сотовые и иные структуры с регулярно меняющимся импедансом поверхности и (или) переменной толщиной
  • Листовые конструкции из неферромагнитных материалов

Методы контроля

Прибор ДАМИ-С09 реализует следующие методы контроля:

  • Импедансный метод (с совмещенными и раздельно-совмещенными датчиками) - для контроля и обнаружения дефектов типа непроклея, расслоения и аномалий плотности для широкого круга композитных и сотовых материалов и структур и построения С-изображений обнаруженных дефектов;

  • Ударный метод - для экспресс контроля обширных площадей сотовых материалов и построения интерполированных изображений проверяемых областей;
  • Вихретоковый метод - для выявления наличия коррозии на обратной стороне листа из неферромагнитных материалов в конструкциях различного назначения и построения изображений корродированных зон.

Функциональные особенности

  • Автоматизированный режим настройки по амплитуде или фазе сигнала с использованием анализатора спектра упрощает процесс подготовки прибора к работе.
  • Для определения положения ПЭП на объекте контроля, используется координатное устройство "Слайдер М2" (сканер).

"Слайдер М2" подключается к дефектоскопу по отдельному каналу; датчик устанавливается в специальную касету-держатель; рабочий сектор сканирования 300х420мм. Для обработки больших площадей предусмотрен посекторный режим сканирования с последующей "склейкой" результатов контроля. Координаты, полученные со сканера, используется для построения "В" и "С" разверток (сканов), которые запоминаются в архиве прибора и выводятся на печать в составе протоколов контроля.

В сканирующем устройстве "Слайдер М2" предусмотренно два вида крепления: магнитное и при помощи вакуумной присоски.

  • Слежение за траекторией движения преобразователя в процессе тестирования позволяет объективно оценить качество проведенного контроля.
  • Одновременная работа с 3 разными настройками позволяет параллельное тестирование до 3-х слоев.
  • Документирование результатов контроля и перенос их на компьютер. Последующая обработка при помощи специальной программы "АРМ ДЕФЕКТОСКОПИСТА".
  • Многоязыковая поддержка.
  • Широкий спектр датчиков для разных типов композитных материалов, клееных конструкций и сотовых структур.

Технические характеристики ДАМИ-С

Диапазон рабочих частот

1кГц - 1МГц
Производительность контроля не менее 500 измерений/c
Виды сигнализации наличия дефекта Звуковая и световая
Поддержка координатного устройства "Слайдер М2" Все приложения ДАМИ-С09
Максимальный размер С-изображения (С-скана) 500мм х 500мм
Погрешность определения координат преобразователя Не более 1.5мм
Встроенные языки интерфейса Русский и английский
Тип и разрешения экрана Цветной TFTэкран, 320 х 240 пикселей
Режимы вывода графической информации на экран

Временная развертка (А-скан); комплексная плоскость; С-скан в декартовых (X,Y) координатах.

В архиве прибора сохраняются:

Настройки; результаты контроля; снимки А-сканов; снимки комплексной плоскости; снимки С-сканов.

Время автономной работы от встроенной аккумуляторной батареи Не менее 8 часов
Диапазон температур эксплуатации -10ºС до +50ºС при влажности не более 95%
Степень защиты от проникновения пыли и воды IP54 по ГОСТ 14254
Масса прибора со встроенным аккумулятором (без сетевого адаптера, сканерного устройства и комплекта преобразователей) не более 1 кг
Габаритные размеры не более 135мм х 220мм х 50мм

Комплект поставки дефектоскопа

БАЗОВЫЙ КОМПЛЕКТ (ИМПЕДАНСНЫЙ):

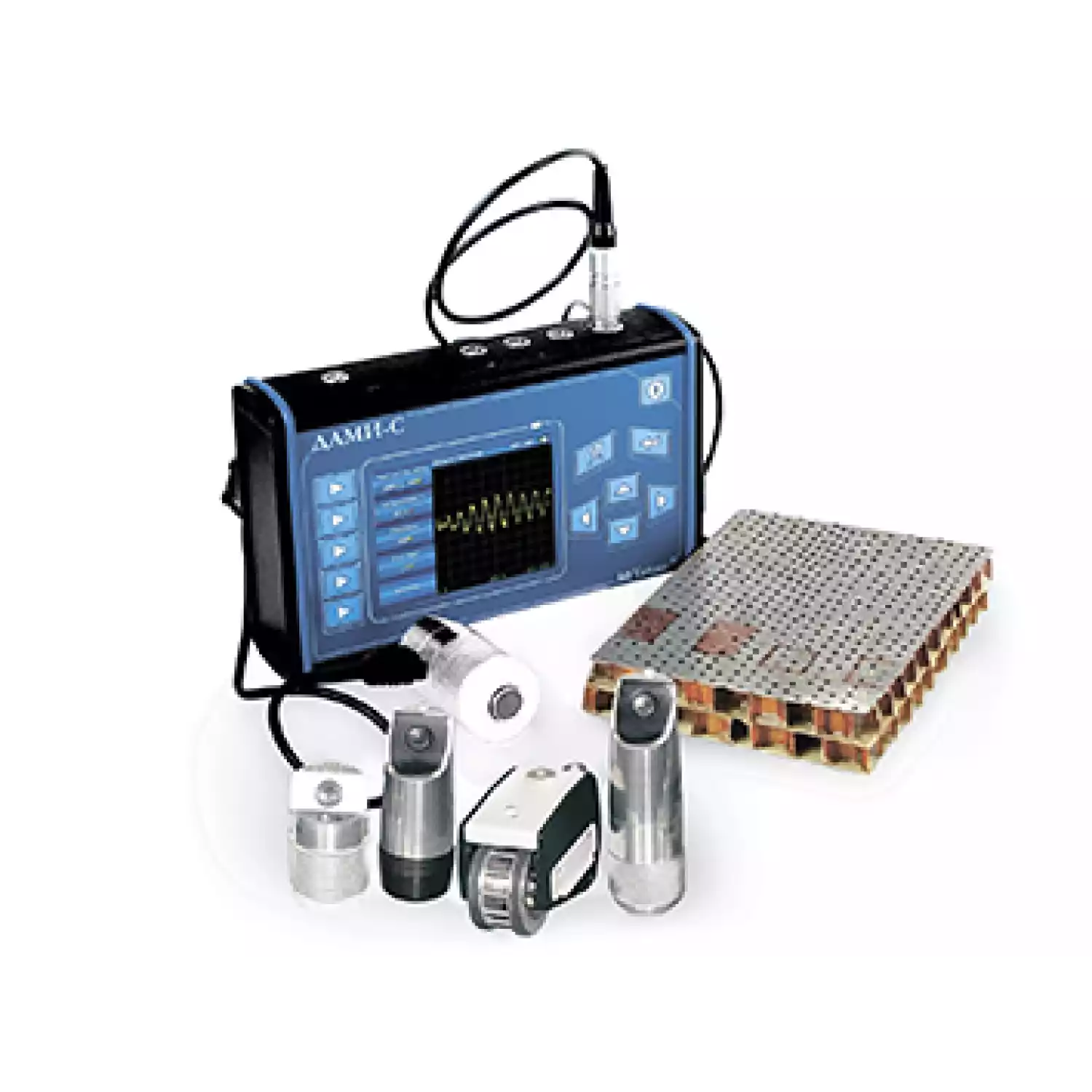

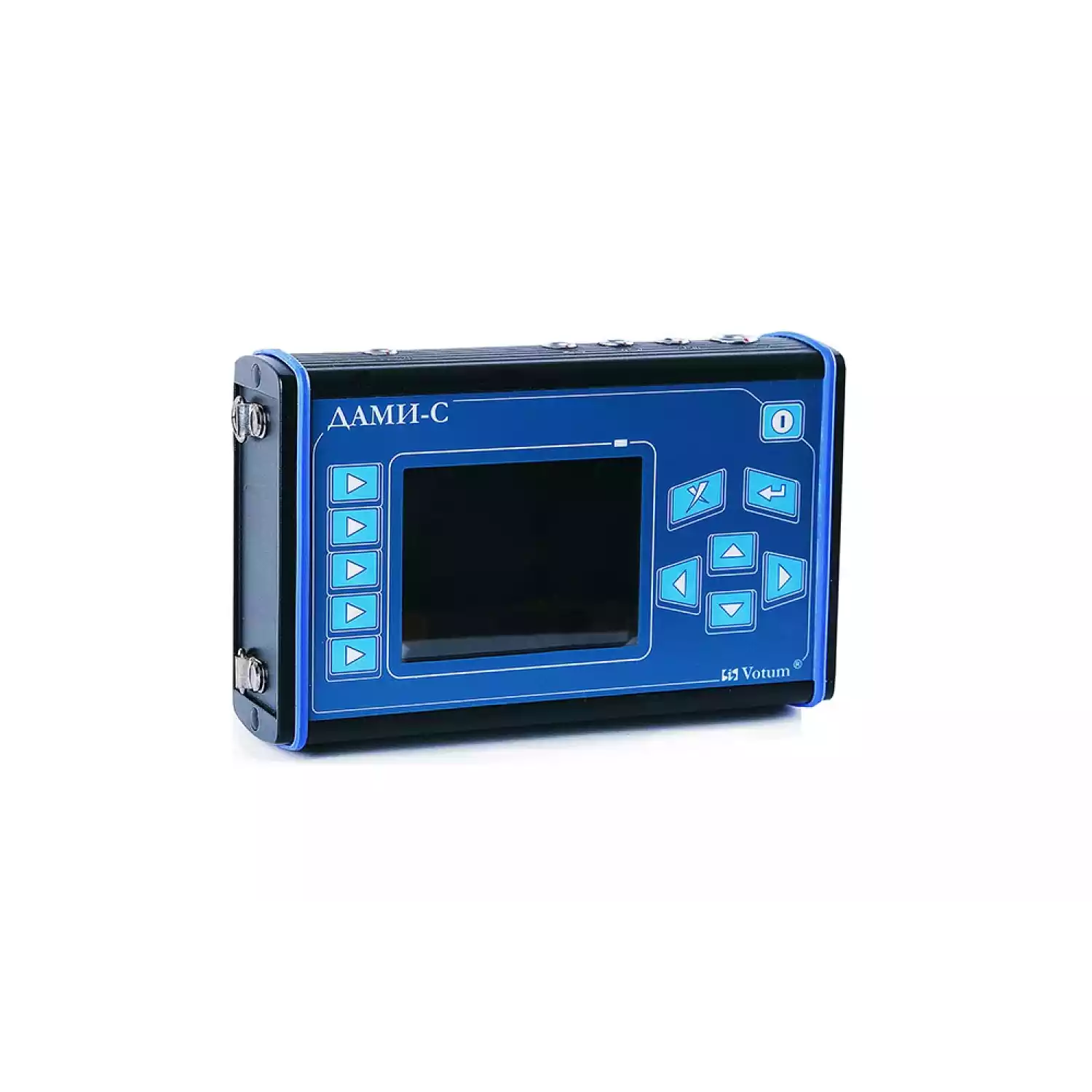

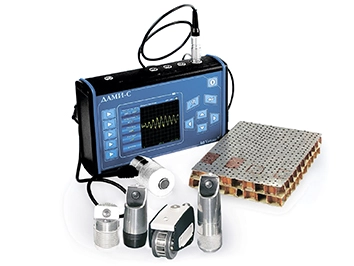

  • Дефектоскоп композитных материалов ДАМИ-С09
  • Встроенная аккумуляторная батарея Li-ion
  • Сетевой адаптер 100-240V/12V, 2.5A
  • Координатная система позиционирования преобразователей "Слайдер М2"
  • Интерфейсный кабель USB
  • Головные телефоны
  • Мера дефектов TS-2
  • Преобразователь импедансный ПАДИ-8-02
  • Преобразователь импедансный раздельно-совмещенный РС-1-02
  • ПО "Импедансный метод контроля"
  • Прикладное ПО: "АРМ ДАМИ" V2.0 (Win 2000, NT)
  • Сумка для переноски

ВИХРЕТОКОВЫЙ КОМПЛЕКТ:

  • ПО "Вихретоковый метод контроля"
  • Преобразователь вихретоковый (низкочастотный) ВТП-1С-02
  • Преобразователь вихретоковый (высокочастотный) ВТП-2-02
  • Преобразователь вихретоковый (высокочастотный) ВТП-2-02У
  • Преобразователь вихретоковый (высокочастотный) ВТП-3-02
  • Преобразователь вихретоковый (высокочастотный) ВТП-3-02У
  • Преобразователь вихретоковый (высокочастотный) ВТП-4-02
  • Кабель к вихретоковым преобразователям (Lemo10-Lemo10)
  • Настроечный образец из алюминиевого сплава RSA-0,2-0,5-1
  • Настроечный образец из титанового сплава RSТ-0,2-0,5-1
  • Настроечный образец из углеродистой стали RSS-0,2-0,5-1
  • Настроечный образец из нержавеющей стали RS SS-0,2-0,5-1

УДАРНЫЙ КОМПЛЕКТ:

  • ПО "Ударный метод контроля"
  • Преобразователь УДП-10-02Е
  • Кабель к ударным преобразователям (Lemo10-Lemo10)

Технические характеристики преобразователей

Предназначены для определения дефектов типа непроклея и расслоения в клееных композитных материалах, сотовых конструкциях на основе металлов, углепластиков, стеклопластиков, в разных сочетаниях при одностороннем доступе.

Минимальная площадь определяемого дефекта и предельные толщины обшивок и сотовых заполнений из электропроводных и неэлектропроводных материалов зависят от типа материала и определяются методически.

  • Преобразователь импедансный ПАДИ-8-02
  • Преобразователь вихретоковый ВТП-1С-02
  • Преобразователь вихретоковый ВТП-2-02
  • Преобразователь вихретоковый ВТП-2-02У
  • Преобразователь вихретоковый ВТП-3-02
  • Преобразователь вихретоковый ВТП-3-02У
  • Преобразователь вихретоковый ВТП-4-02
  • Преобразователь раздельно-совмещенный РС-1-02
  • Ударный электромеханический преобразователь УДП-10-02Е
  • Специализированные преобразователи

Преобразователь импедансный ПАДИ-8-02

Преобразователь ПАДИ-8-02 предназначен для определения дефектов типа непроклея и расслоения в клееных композитных материалах, сотовых конструкциях на основе металлов, углепластиков, стеклопластиков, в разных сочетаниях при одностороннем доступе. Преобразователь ПАДИ-8-02 обеспечивает лучшую чувствительность при меньших размерах.

Технические характеристики

Высота (мм)

75

Диаметр (мм)

35

Масса, (г), не более

200

Длина соединительного кабеля (м)

1,50

Площадь контакта наконечника с контролируемой поверхностью (мм2)

1

Тип контакта

сухой, точечный

Встроенный излучатель датчика положения

нет

Световой индикатор сигнализации дефекта

да

Эффективно выявляются дефекты на образцах

Образец 2, Образец 3, Образец 5, Образец 6, Образец 7, Образец 8, Образец 10, Образец 11, Образец 12, Образец 13, Образец 14, Образец 15, Образец 16

Преобразователь вихретоковый ВТП-1С-02

Преобразователь ВТП-1C-02 предназначен для обнаружения коррозии на обратной
стороне металлических листов из неферромагнитных материалов.

Технические характеристики

Частотный диапазон (кГц)

1,5-2,0

Максимальная толщина контролируемого листа (мм)

5

Минимально-выявляемый подповерхностный дефект:

диаметр отверстия, мм
глубина отверстия в % от толщины листа



4
30



10
10



50
20



Высота (мм)

75

Диаметр (мм)

30

Масса (г), не более

300

Длина соединительного кабеля (м)

1,50

Световой индикатор сигнализации дефекта

да

Преобразователь вихретоковый ВТП-2-02

Высокочастотный преобразователь трансформаторного типа ВТП-2-02 предназначен для выявления поверхностных и подповерхностных трещин, несплошностей и раковин на электропроводных изделиях из неферромагнитных материалов.

Технические характеристики

Частотный диапазон (МГц)

1,0-6,0

Диаметр рабочей области, (мм)

Ø3

Отношение амплитуд сигнала 'Воздух/Образец ОН-4'на частоте 5 МГц, (дБ), не менее

12

Минимально-выявляемый поверхностный дефект в виде риски глубиной, (мм)

0,2

Номинальный рабочий зазор, (мм)

0,2

Световой индикатор сигнализации дефекта

да (для ДАМИ-С)

Диапазон рабочих температур, (°С)

от минус 20 до плюс 50

Тип соединительного разъема

розетка Lemo10

Длина, (мм)

75

Диаметр корпуса (мм)

14

Масса (г), не более

100

Длина соединительного кабеля (м)

1,50

Преобразователь вихретоковый ВТП-2-02У

Высокочастотный преобразователь трансформаторного типа ВТП-2-02У предназначен для выявления поверхностных и подповерхностных трещин, несплошностей и раковин на электропроводных изделиях из неферромагнитных материалов в местах с ограниченным доступом.
Технические характеристики

Частотный диапазон (МГц)

1,0-6,0

Диаметр рабочей области, (мм)

Ø3

Отношение амплитуд сигнала 'Воздух/Образец ОН-4'на частоте 5 МГц, (дБ), не менее

12

Минимально-выявляемый поверхностный дефект в виде риски глубиной, (мм)

0,2

Номинальный рабочий зазор, (мм)

0,2

Световой индикатор сигнализации дефекта

да (для ДАМИ-С)

Диапазон рабочих температур, (°С)

от минус 20 до плюс 50

Тип соединительного разъема

розетка Lemo10

Длина, (мм)

75

Ширина, (мм)

40

Диаметр корпуса (мм)

14

Масса (г), не более

100

Длина соединительного кабеля (м)

1,50
