Комплект мер СО-2 и СО-3 в соответсвии с ГОСТ Р 55724-2013

Цена: 11000 руб.

Артикул: 14361

Производитель:

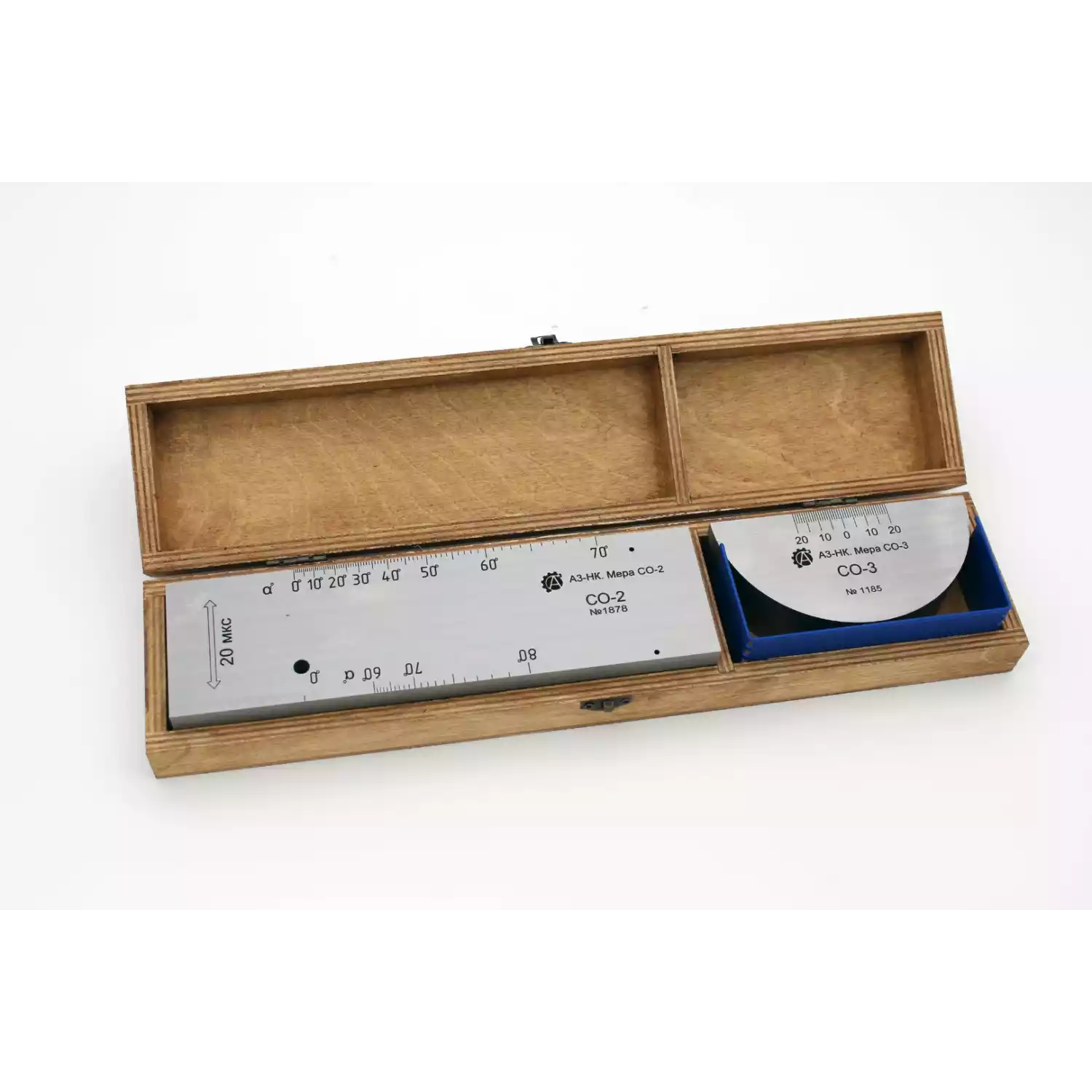

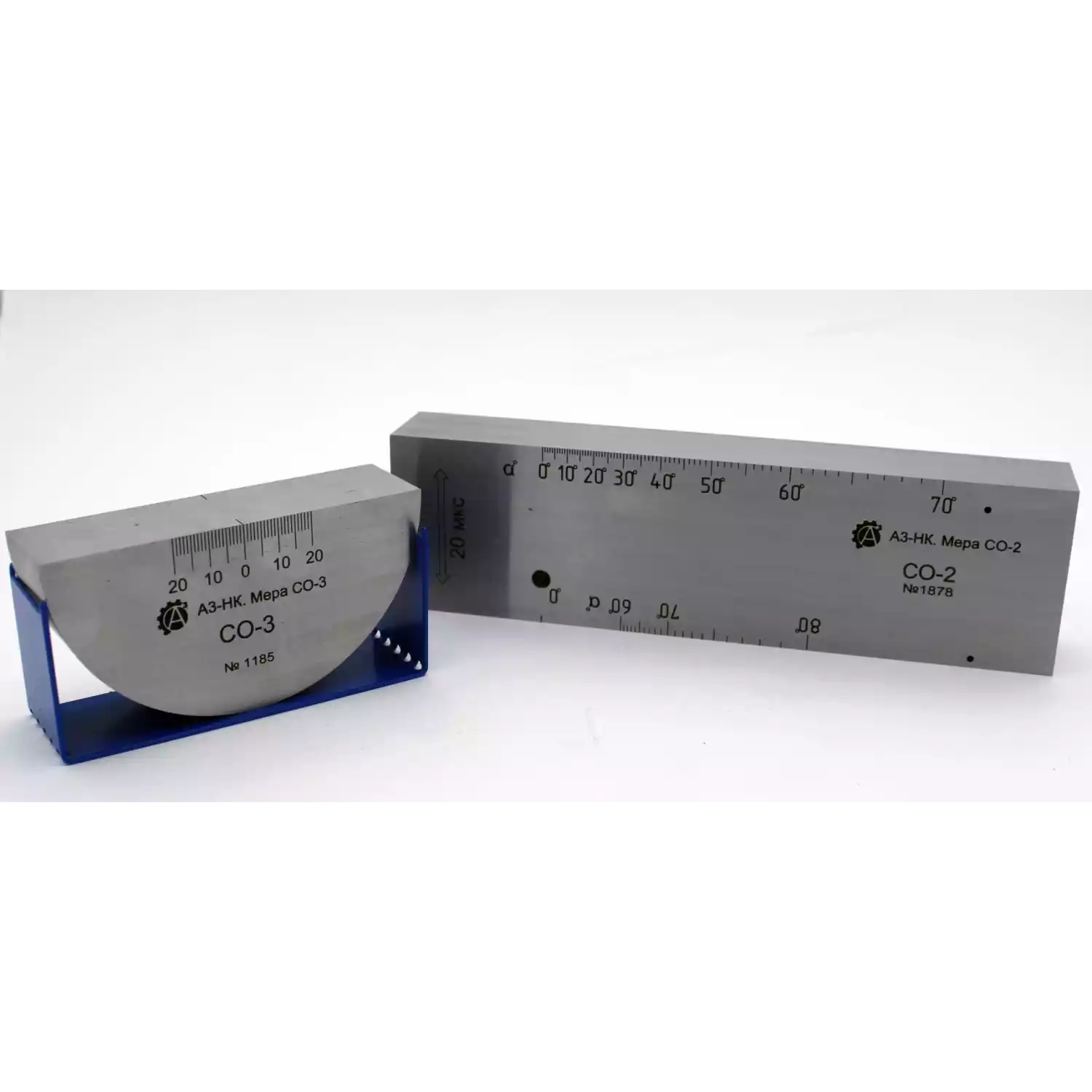

Комплект стандартных образцов СО-2 и CO-3 по ГОСТ Р 55724-2013

Тип оборудования: комплект мер (настроечных образцов)

Производитель: А3 Инжиниринг

Описание: Комплект настроечных образцов для проверки основных параметров ультразвукового контроля

Межповерочный интервал: 2 года, номер ГРСИ №79145-20

Гарантия на меры: 24 месяца

Назначение мер СО-2 и СО-3 А3-НК:

Комплект мер (настроечных образцов) СО-2 и СО-3 А3-НК предназначен для проверки базовых характеристик ультразвукового контроля сварных. Настроечные образцы также соответствуют требованиям ГОСТ 14782-86 (отменен).

Меры по своим характеристикам являются функциональными аналогами мер СО-2 и СО-3 из комплекта КОУ-2 (снят с производства в 2016 году в связи с окончанием действия описания типа СИ)

Комплект мер позволяет производить:

Мера СО-2:

1. Проверку и измерение угла ввода наклонных ПЭП любого типа в диапазоне частот 1,25-5 МГц.

2.  Измерение угла ввода ПЭП типа П121 и П122 с погрешностью ±1°.

3. Проводить оценку величины "мертвой зоны".

4. Определять точность работы глубиномера ультразвукового дефектоскопа.

5. Определять угол раскрытия основного лепестка диаграммы направленности в плоскости падения.

6. Определять предельную чувствительность при контроле соединений из стали. (Если скорость в объекте контроля отличается от стандартной, для стали 20, более чем на 5%  меру СО-2 следует изготавливать из контролируемого материала).

Мера СО-3:

1. Определение положения точки выхода луча ультразвковых колебаний (стирелы) преобразователей типа П121 и П122. (если преобразователи имеют не плоскую рабочую поверхность т.е. "притерты" под диаметр, то определить этот параметр без дополнительных преспособлений может оказаться невозможным)

Схематичный чертеж настроечных образцов СО-2 и СО-3 представлен ниже:

Основные технические характеристики (стандартных образцов, по терминологии ГОСТ 14782-86):

1. Настроечный образцы (меры) входящие в комплект имеют типовые отражатели в соответствии с ГОСТ Р 55724-2013;
2. Геометрические размеры стандартных образцов (мер) определяются ГОСТ Р 55724-2013 и ГОСТ 14782-86;
3. Шероховатость обработки поверхности настроечных образцов (мер), на которой размещают ультразвуковой преобразователь при настройке, не превышает Rz 40.
4. Настроечные образцы (меры) опционально могут быть изготовлены из стали: 20; 45; 09г2с; 12Х18Н10Т; 08Х18Н10Т и др.
5. В комплект входят следующие образцы (меры): А3-НК. Мера СО-2. и А3-НК. Мера СО-3.
6. Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, результаты первичной аттестации (поверки), результаты переаттестации, условия хранения.

К производимым нами мерам (НО) независимо от НТД предъявляется следующие требования:

• равномерность акустических свойств, таких как затухание и скорость распространения ультразвуковых колебаний. Меры СО-2 и СО-3 отличаются по этим параметрам в пределах одной партии не более, чем ± 5% ;
• отсутствие в материале мер естественных несплошностей, выявляемых при поисковом уровне чувствительности, заданной для данного объекта контроля;
• допустимое соотношение сигнал / шум, при настройке по мере, должно быть не меньше, чем 12 dB, для углеродистых и низколегированных сталей. Данный критерий во многом зависит и может изменяться в зависимости от структуры материала меры (от размера зерна) и от используемых параметров контроля;

Если мера (настроечный образец, стандартный образец по терминологии ГОСТ 14782-86) при выходе из производства не соответствует хотя бы одному из вышеперечисленных требований, он бракуется.

Гарантийный срок эксплуатации 2 года.

Комплект поставки: Паспорт, документ о прохождении метрологической аттестации (поверки), подставка для меры СО-3, упаковочная тара.
