Под заказ
Артикул: 873916
SIUI

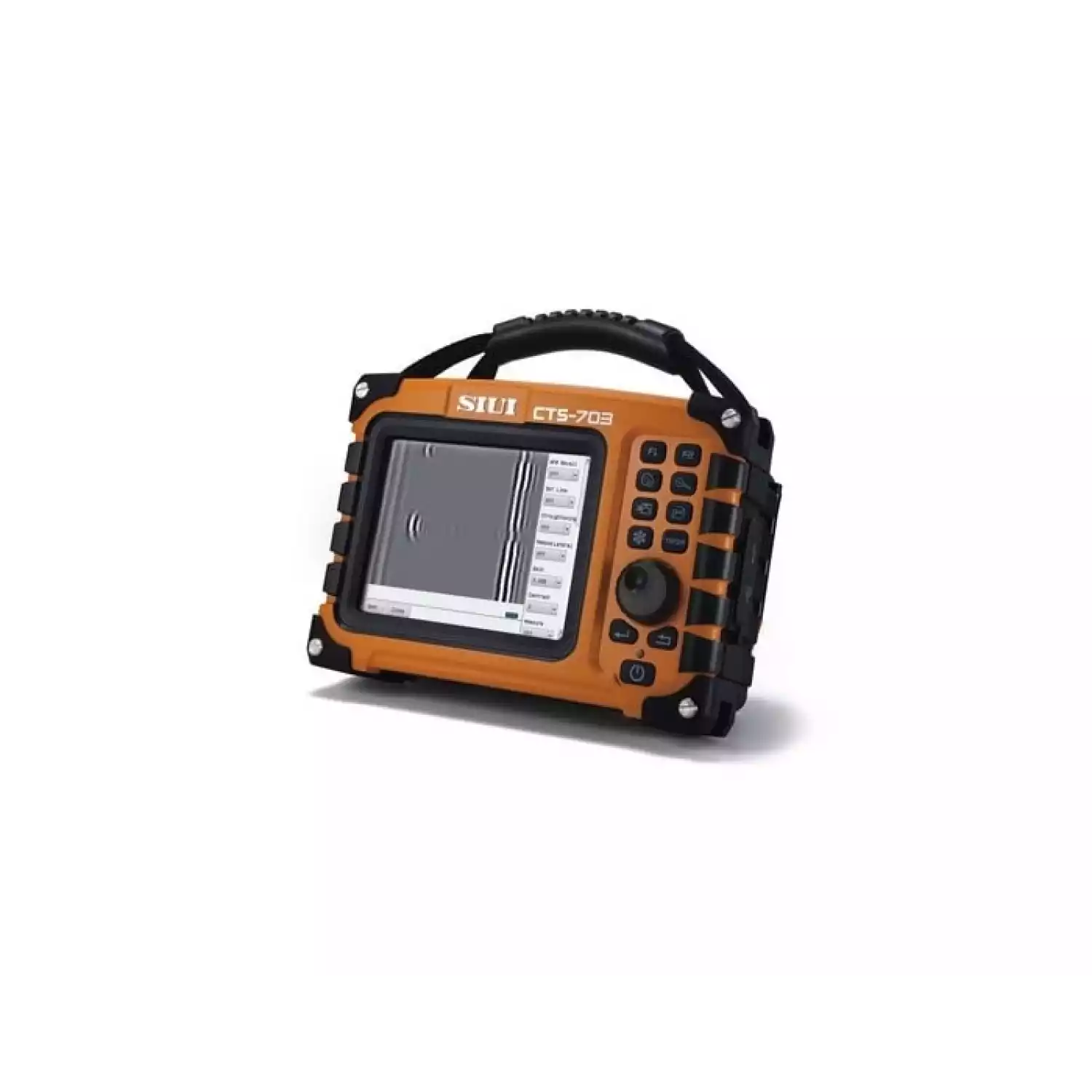

Ультразвуковой дефектоскоп CTS-703 (TOFD) управление с помощью сенсорного монитора, интуитивный интерфейс, эргономичный дизайн, инновационные технологии.
Цена по запросу
Описание

Тип оборудования: Ультразвуковой дефектоскоп

Производитель: SIUI

Серия: CTS

Модель: CTS-703

Описание: Прибор для дефектоскопии

Гарантия на ультразвуковой дефектоскоп CTS-703: 12 мес.

Назначение прибора:

Ультразвуковой дефектоскоп CTS-703 (TOFD) управление с помощью сенсорного монитора, интуитивный интерфейс, эргономичный дизайн, инновационные технологии.

Новый ультразвуковой дефектоскоп использует дифракционно-временной метод (ToFD). Данные TOFD отображаются в оттенках серого на B-скане. Метод TOFD обеспечивает широкое покрытие и определение размеров дефекта независимо от амплитуды сигналов. Данный прибор может применяться в таких областях, как нефть и газ, электроэнергетика, транспорт, авиакосмическая промышленность и т.д.

Основные характеристики:

  • Компактный размер, вес всего лишь 2.6 кг
  • Современное сканирующее устройство для более точного получения результата
  • Модульное исполнение для возможного расширения функций
  • Мощная литиевая батарея для длительной автономной работы
  • Построение TOFD- и A-разверток

Технические характеристики CTS-703:

Функция

Ед.измер.

Стандартный

TOFD

Номер канала

set

2

Частота дискретизации

MHz

200

Тип импульса



Отрицательный прямоугольный импульс и отрицательный пиковый импульс

Ширина импульса



Отрицательный прямоугольный импульс: 30 ns~1000 ns, продолжительно регулируемый Отрицательный пиковый импульс:15 ns

Амплитуда импульса

V

Отрицательный прямоугольный импульс: 100~500 (каждый шаг 50 V регулируемый) Отрицательный острый импульс: 500

Динамический диапазон

dB

36

Диапазон частоты

MHz

0.5~20

Частота повторения импульса

Hz

100~8000 (регулируемый, с шагом 100-Hz)

Диапазон контроля

mm

5~15000

-

Сдвиг импульса

mm

-10~10000

Скорость

m/s

1000~9999

Демпфирование

Ω

30/60/330/1000

Формы детектирования



полная, положительная, отрицательная, RF

RF

Регулировка усиления

dB

0~110, Мин.шаг 0.5

Развертка



А-скан

TOFD-скан

Режим синхронизации



-

Подключение энкодера (макс.разрешение 0.5 мм)

Рабочий режим



Тачскрин, панель с кнопками и энкодером

USB-порт



Используется для соединения с принтером, мышкой, клавиатурой или устройством с USB портом

LAN



Для соединения с компьютером

VGA-порт



Для соединения с монитором

Экран



Дисплей 6.5», TFT LCD, с разрешением 640×480 пикселей

Автономная работа

hr

≥8



Питание



Батарея: 10Аh, литий-полимерная батарея Внешнее питание: адаптер 12V



Диапазон рабочих температур

C

0~40



Вес

Кг

Около 2,6 (включая батарею)



Размер

mm

162 × 250 × 116





*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
