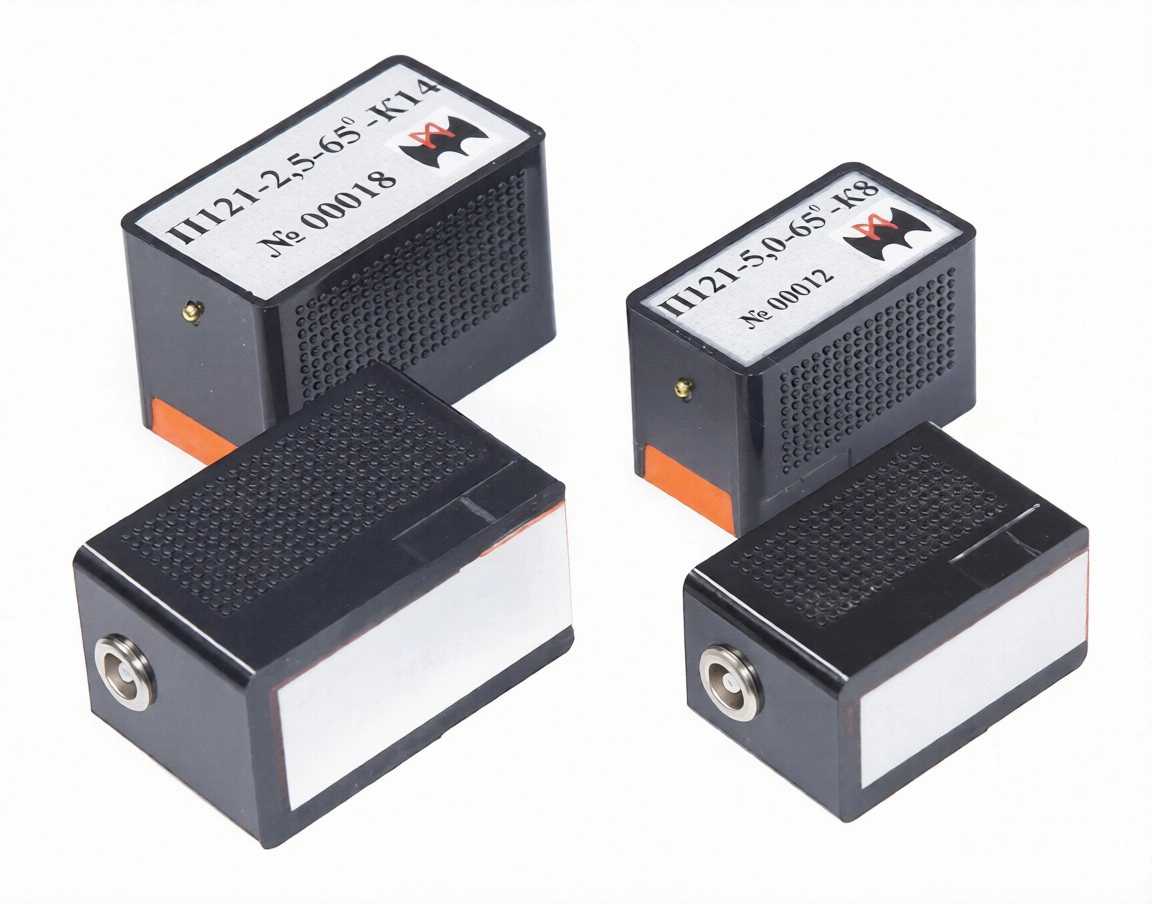

Наклонные совмещённые ПЭП с керамическим протектором используются для контроля плоских объектов или объектов большого диаметра. Акустические характеристики таких ПЭП практически такие же, как и у стандартных наклонных преобразователей.
Высокая износостойкость наклонных преобразователей достигается за счёт керамического протектора на рабочей поверхности. Считывание данных производится по однопроводному интерфейсу, контакт интерфейса установлен на передней грани ПЭП.
В таблице указаны типовые значения технических параметров. Длительность эхосигнала определяют на уровне -6 дБ от его максимума. Условная чувствительность преобразователя определяется с дефектоскопом УД 9812. Условную чувствительность находят как запас усиления дефектоскопа (дБ) при настройке по эхосигналу от отверстия Ø 6 мм в мере СО-2.
В таблице указана полная ширина диаграммы направленности. Условную чувствительность преобразователей волн Рэлея находят как запас усиления дефектоскопа при настройке по эхосигналу от торца СО-2 на расстоянии 100 мм. Указано расчётное значение ширины диаграммы направленности ПЭП волн Рэлея.
| Наименование преобразователя | Размер пьезоэлемента | Длительность эхосигнала | Габариты | |
|---|---|---|---|---|
| П121 на частоту 1,8 МГц | 14×14 мм | 1,7 мкс | 41×23×26 мм | |
| П121 на частоту 2,5 МГц | Ø 14 мм | 1,3 мкс | 41×23×26 мм | |

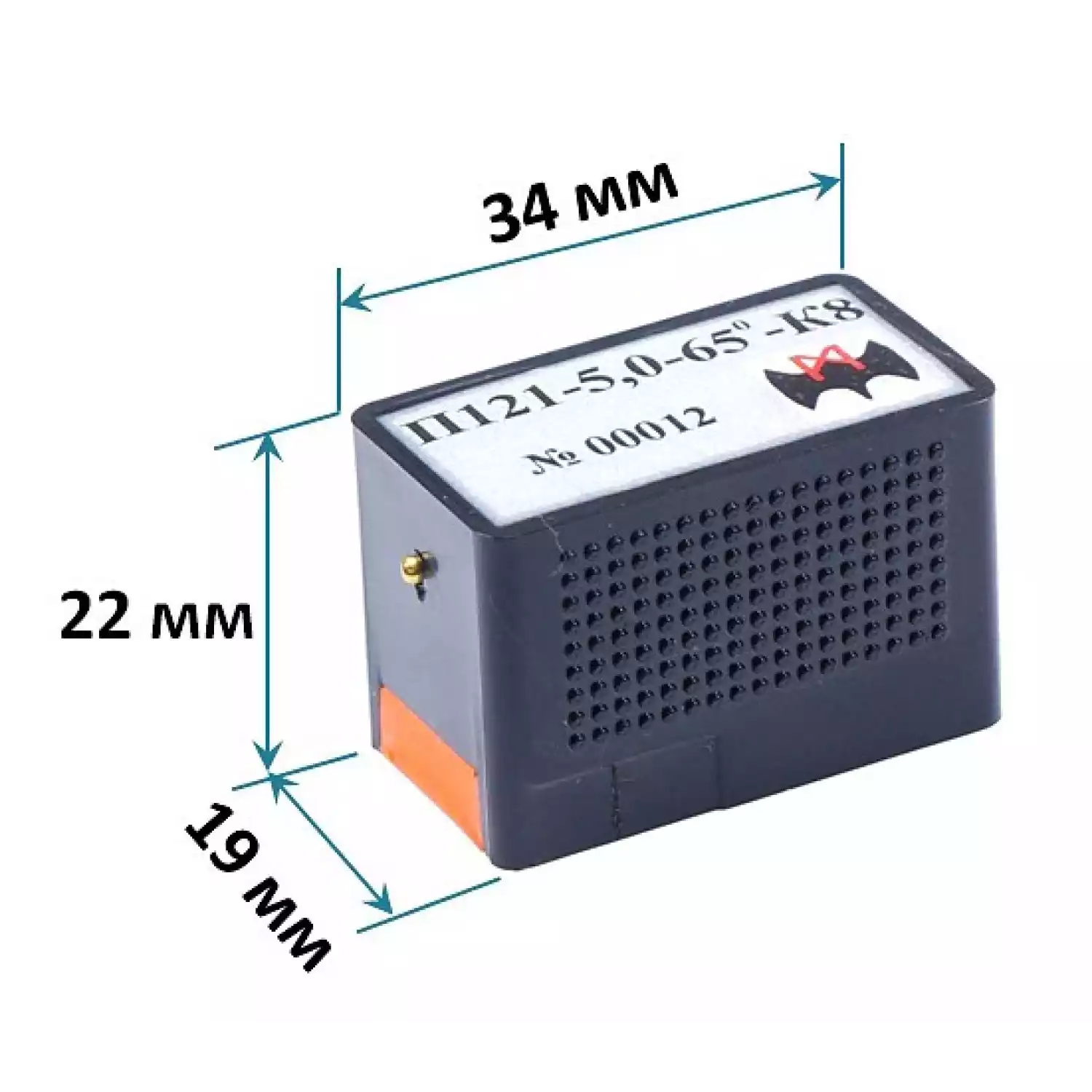

| П121 на частоту 5,0 МГц | Ø 8 мм | 0,7 мкс | 34×19×24 мм |
| Наименование преобразователя | Угол ввода в сталь | Условная чувствительность по СО-2 | Ширина диаграммы направленности | Стрела |
|---|---|---|---|---|
| П121-1,8-40-К14*14 | 40° | 60 дБ | 5° | 10 мм |
| П121-1,8-45-К14*14 | 45° | 57 дБ | 6° | 10 мм |
| П121-1,8-50-К14*14 | 50° | 54 дБ | 7° | 10 мм |
| П121-1,8-55-К14*14 | 55° | 51 дБ | 7° | 10 мм |
| П121-1,8-60-К14*14 | 60° | 48 дБ | 8° | 10 мм |
| П121-1,8-65-К14*14 | 65° | 45 дБ | 9° | 10 мм |
| П121-1,8-70-К14*14 | 70° | 42 дБ | 10° | 11 мм |
| П121-1,8-90-К14*14 | волны Рэлея | 45 дБ | 6° | — |
| П121-2,5-40-К14 | 40° | 55 дБ | 5° | 9 мм |
| П121-2,5-45-К14 | 45° | 55 дБ | 6° | 9 мм |
| П121-2,5-50-К14 | 50° | 52 дБ | 7° | 9 мм |
| П121-2,5-55-К14 | 55° | 48 дБ | 7° | 9 мм |
| П121-2,5-60-К14 | 60° | 45 дБ | 8° | 9 мм |
| П121-2,5-65-К14 | 65° | 43 дБ | 9° | 9 мм |
| П121-2,5-70-К14 | 70° | 40 дБ | 10° | 10 мм |
| П121-2,5-90-К14 | волны Рэлея | 45 дБ | 6° | — |
| П121-5,0-40-К8 | 40° | 40 дБ | 5° | 7 мм |
| П121-5,0-45-К8 | 45° | 40 дБ | 5° | 7 мм |
| П121-5,0-50-К8 | 50° | 39 дБ | 7° | 7 мм |
| П121-5,0-55-К8 | 55° | 37 дБ | 7° | 7 мм |
| П121-5,0-60-К8 | 60° | 35 дБ | 7° | 7 мм |
| П121-5,0-65-К8 | 65° | 33 дБ | 9° | 7 мм |
| П121-5,0-70-К8 | 70° | 32 дБ | 10° | 7 мм |
| П121-5,0-90-К8 | волны Рэлея | 40 дБ | 5° | — |
