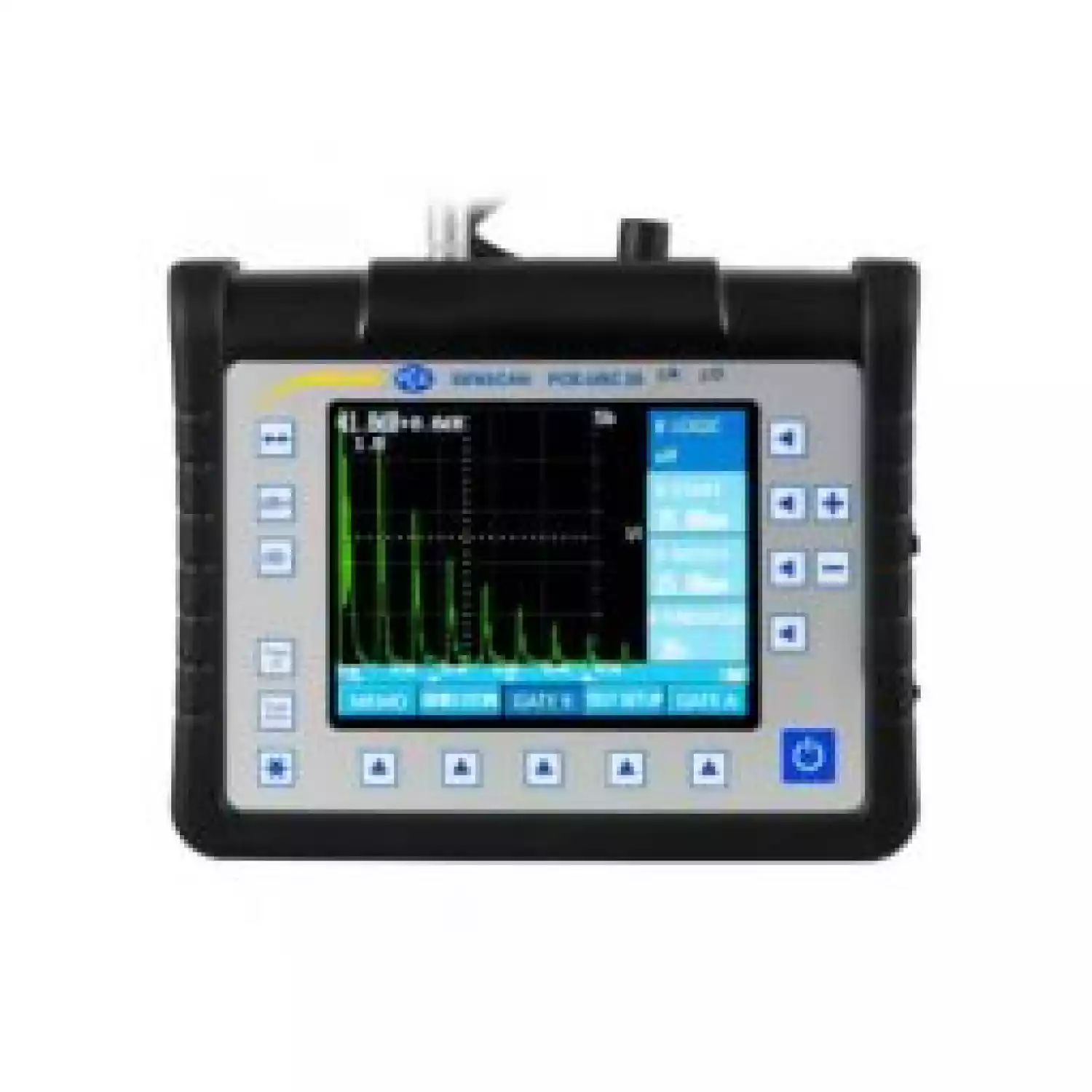

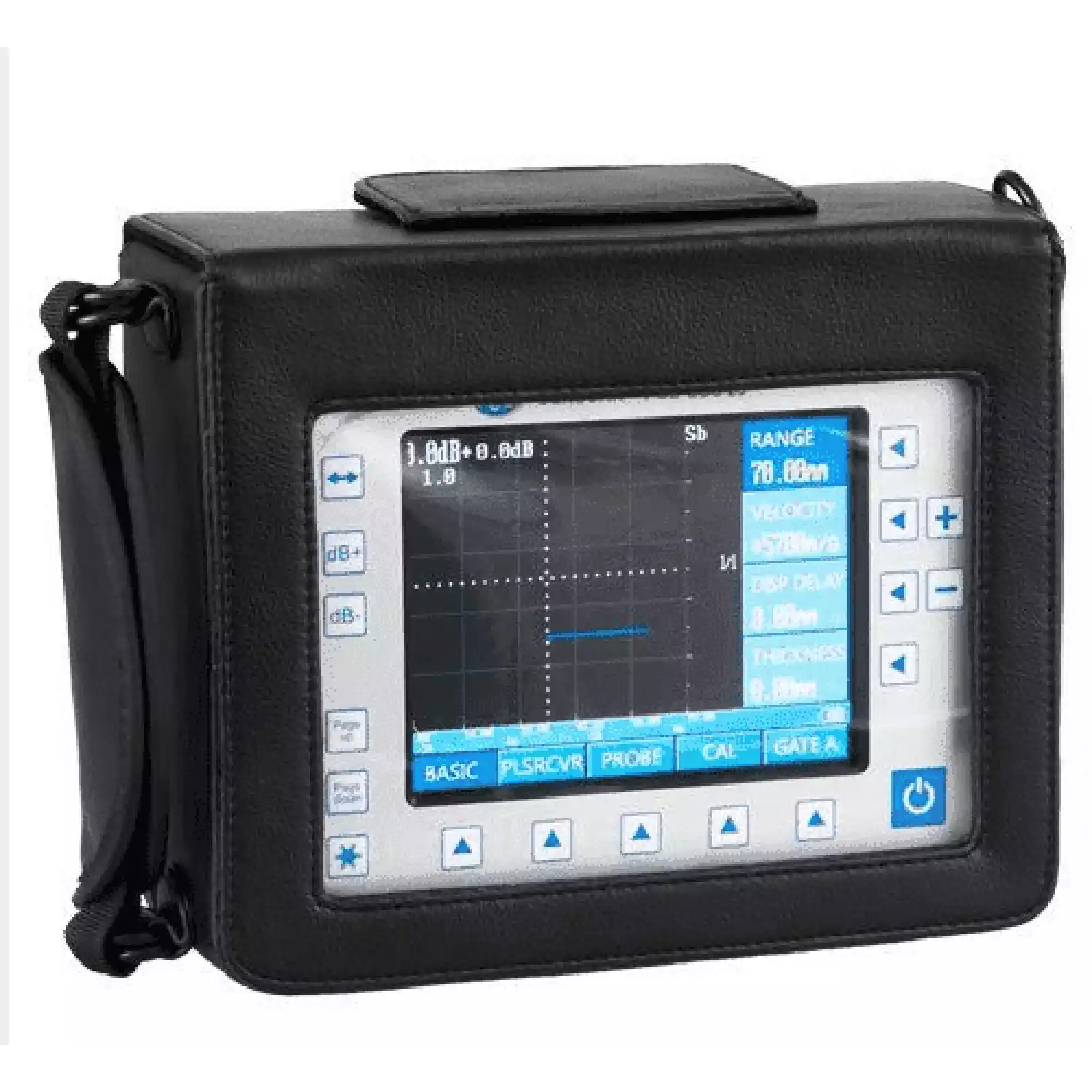

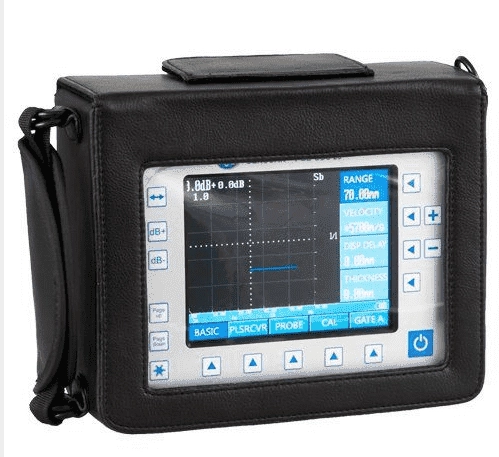

Толщиномер ультразвуковой PCE USC 20

Ультразвуковой дефектоскоп PCE USC 20 с функцией измерения толщины стенки PCE-USC 20 позволяет вам проводить неразрушающий контроль качества сварных швов, поиск дефектов и измерение толщины материалов. Настраиваемая скорость сигнала в диапазоне от 1000 … 15000 м/сек

Особенности PCE-USC 20:

отвечает требованиям Стандарта ЕС EN12668-1
небольшой вес
память на 500 значений
режим работы в формате один или два сенсора
методики оценки AVG и DAC
вариативная рабочая скорость 1000 … 15000 м/сек.

Прибор отличает компактность, небольшой вес, в комплект поставки входят три типа датчиков, что позволяет использовать дефектоскоп как прибор оперативного мобильного контроля, так и как стационарный дефектоскоп. Дефектоскоп имеет вариативную рабочую частоту от 0,5 до 20 МГц и настраиваемую скорость звука в диапазоне от 1000 до 15000 м/сек. Это позволяет проводить измерения на объектах толщиной в диапазон от 0,5 … 9999 мм.

Прибор поддерживает формат проведения измерения согласно методикам DAC и AVG, имеет функции усиления и демпфирования сигнала, обеспечивает экспорт полученных результатов, а также имеет ряд дополнительных настроек для облегчения процедуры измерения, повышения и качества точности результатов. Ультразвуковой дефектоскоп и толщиномер PCE-USC 20 получил широкое распространение в Германии в строительстве, металлобработке, при производстве труб, емкостей и цистерн, при производстве железнодорожных колесных пар, рельсов и металлоконструкций.

Технические характеристики PCE USC 20:

Диапазон измерения	0,5 … 9999 мм (продольная волна), плавная настройка
Скорость	1000 … 15000 м/сек, плавное изменение диапазона. Тонкая и грубая настройка
Запаздывание сигнала	-10 … 2000 мм
Задержка	0,00 … 199,9 µs
Посылаемый импульс	400 В отрицательные значения
Затухание	50 / 100 / 200 / 500
Рабочий режим	Измерение в режиме одного или двух сенсоров
Диапазон рабочих частот	0,5 … 22 МГц
Частота последовательных импульсов	40 / 250 /1000 Гц (опция)
Усиление (приемник)	0 … 110 dB
Выпрямление (приемник)	Вся волна, положительная полуволна, отрицательная полуволна, высокочастотное отображение
Предельные значения	Граница A (Gate A) и граница B (Gate B), вариативная как позитивная или негативная величина с автоматической сигнализацией (визуальная и акустическая)
Режим измерения	Предельные значения / экстремальные значения
Отклонение по горизонтали	≤0,1 %
Отклонение по вертикали	≤3 %
Сверхчувствительность	≥62 dB
Динамический диапазон	≥40 dB
Разрешение дальней зоны	≥30 dB
Рабочая частота	400 МГц
Память	500 блоков данных
Воспроизведение сигнала	Продолжительная запись сигналов с воспроизведение динамического эха
Настройка относительно поверхности	Автоматическая настройка в зависимости от выбранного типа зонда (настройка по углу установки датчика)
Автоматическое усиление	20 … 80 %, с шагом 1 %
Поддерживаемые языки	Английский
Интерфейс	USB-A, USB-B, Ethernet
Дисплей	Цветной 5,7 » LCD (640 x 480 Pixel)
Рабочая температура	-10 … +50 °C
Питание	AC: 100 … 240 В DC: 15 В / 4 A
АКБ	Аккумуляторы Li-Ion (10,8 В, 5200 мА*ч)
Время работы	Более 6 часов
Класс защиты	IP54
Вес	1,4 кг (в комплекте с АКБ)

Комплект поставки PCE USC 20:

1 x толщиномер ультразвуковой PCE-USC 20,
1 x батарея Li-Ionen,
1 x зарядное устройство,
2 x кабель зонда длиной 2 м,
1 x кабель USB,
1 x USB-с программным обеспечением,
1 x приборная сумка с наплечным ремнем,
1 x приборный кейс,
1 x зонд 90 °,
1 x зонд 70 °,
1 x зонд 60 °,
1 x зонд 45 °,
1 x сертификат о заводской калибровке,
1 x руководство пользователя.
