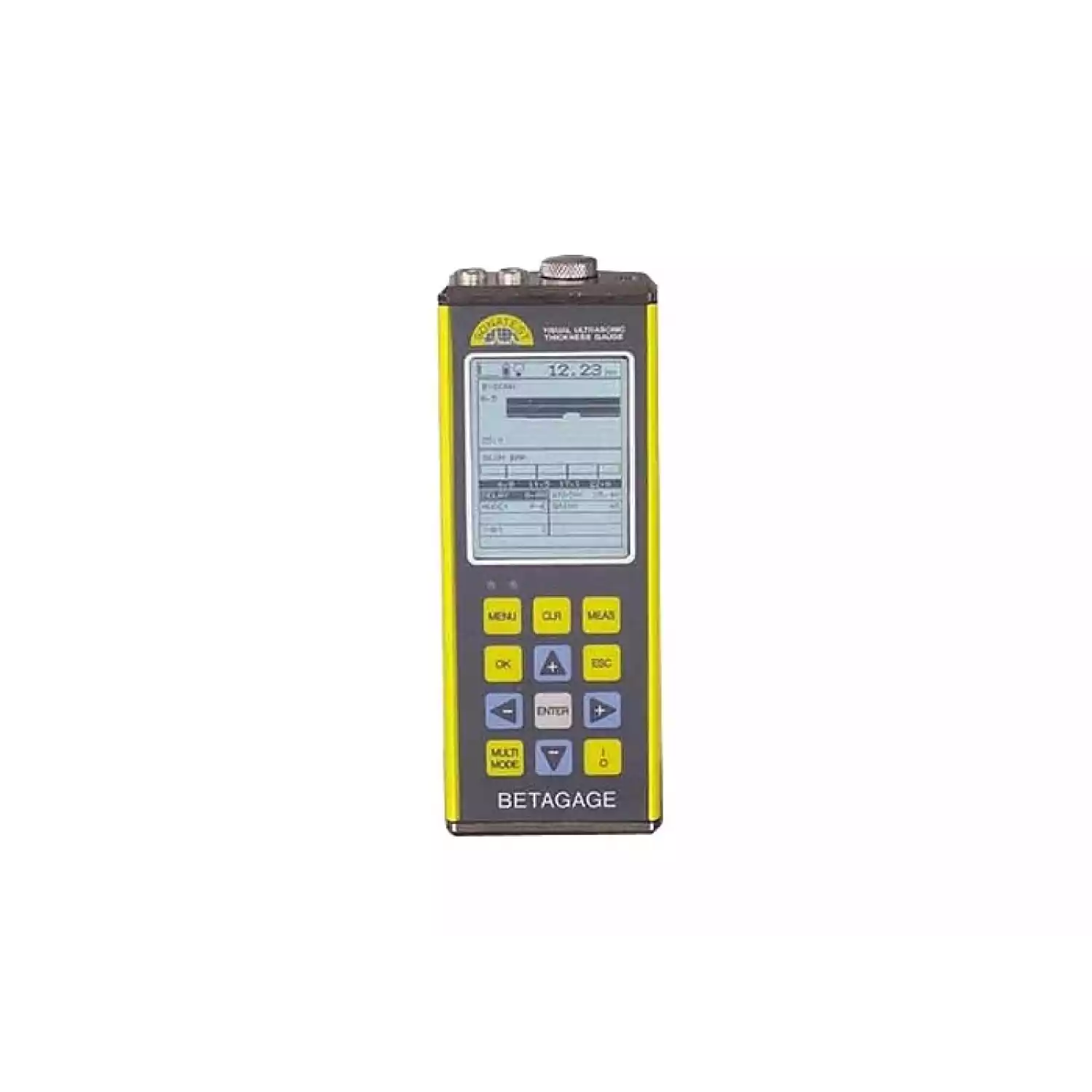

Ультразвуковой толщиномер Betagage

Описание Ультразвуковой толщиномер Betagage

Ультразвуковой толщиномер Betagage

Тип оборудования: Толщиномер

Производитель: SonatestLtd, Великобритания

Серия толщиномеров: Betagage

Модели толщиномеров: Betagage

Описание: Толщиномер ультразвуковой для измерения толщины металла с возможностью измерения через покрытие (опция)

Гарантия на ультразвуковой толщиномер Betagage: 24 месяца.

Betagage - ультразвуковой толщеномер может отображать результаты контроля толщины в виде численного значения измерения, а так же, в виде A-скана и B-скана. Наличие режима Эхо-Эхо избавляет от необходимости удалять защитное покрытие (лак, краску) с поверхности контролируемого объекта.

Технические характеристики толщиномера Betagage:

• Генератор: Прямоугольных импульсов с изменяемой шириной импульса (пик, узкий, широкий).
• Приемник: Ручная или автоматическая регулировка усиления с диапазоном 40 дБ, зависит от выбранного режима.
• Частота­ дискретизации: 20 МГц с 8 бит АЦП сверхмалой мощности.
• Диапазон измерений:
  • Между зондирующим и первым эхосигналом: (коррозия и дефектоскопия) измеряет от 0,63 до 254 мм.
  • Между первым и вторым эхосигналами: (через краску и покрытия) измеряет от 2,54 до 102 мм.
• Разрешение: ±0,01 мм
• Диапазон по скорости: 1250 - 9999 м/сек
• Калибровка: По одной или двум точкам, по типу материала контроля или по известной скорости ультразвука.
• Вес: 378 грамм (с батареями).
• Размер: 63,5 x 165 x 31,5 мм
• Рабочая температура: от -10° до 60°C.
• Клавиатура: Мембранная с 12 клавишами.
• Корпус: Штампованный алюминиевый с крышками из никелированного Al, герметизированными уплотнительными прокладками.
• Питание: Три 1,5 В щелочные батареи или 1,2 В NiCad аккумуляторы типа AA.
• Стандартное время работы: 150 часов от щело­чных б­а­та­рей и 100 часов от NiCad аккумуляторов.
• Автовыключение, если прибор не используется 5 минут.
• Индикатор состояния батарей

Особенности толщиномера Betagage

Дисплей

• Дисплей: 1/8'' VGA полутоновый дисплей (240 x 160 точек) с регулируемой контрастностью. Зона обзора 62 x 45.7мм. Электролюминесцентная подсветка (режимы ВКЛ/ВЫКЛ/АВТО).
• Режимы отображения:
  • A-развертка: детектированная +/- полуволна и радио сигнал (полная волна). Отображение детектированного сигнала в виде огибающей или с заполнением.
  • B-развертка: отображение поперечного сечения. Скорость развертки: 15 секунд на всю ширину дисплея.
• Крупные цифры: отображение значения измеренной толщины.
• Индикатор стабильности измерений (6 измерений в секунду).
  • Отображается в режимах B-Scan и отображения крупными цифрами.
• Индикатор качества акустического контакта

Блок памяти

• Сохранение результатов измерений в матричном виде. Всего 12,000 ячеек памяти. Каждая ячейка матрицы содержит 1 значение и 1 изображение формы волны с метками/комментариями. Автоматическое смещение по ячейкам при вводе значений в па­мять.
• Рабочие настройки:
  • 64 комплекта изменяемых рабочих настроек. Заводские настройки также могут изменяться оператором.
• Емкость памяти: 16 МБит энергонезависимая.
• Вывод данных:
  • Двунаправленный RS232 последовательный порт. Windows® программное обеспечение.

Преобразователи к толщиномеру Betagage:

• Р/совмещенные (1-10 MHz).
• Разъем для подключения: двойной LEMO 00.
• Стандартный 1.2 м кабель.
• По заказу изготавливаются специальные преобразователи и кабели.
• Выбор преобразователя из базы данных с автоматической корректировкой V-пути УЗК для повышения линейности результатов измерений.

Функции ультразвукового толщиномера Betagage:

• Режимы измерений:
  • Между зондирующим импульсом и первым эхосигналом (дефекты, ко­рро­зия).
  • Между первым и вторым эхосигналами (контроль через покрытия).
  • Измерения по фронту эхосигнала.
• Переключение между режимами путем нажатия одной кнопки.
• Стро­б­импу­льсы:
  • Один или два строба в зависимости от режима измерений с возможностью регулировки чувствительности прибора.
• Сигнализация дефекта. Установка верхнего и нижнего пределов для звуковой и светодиодной сигнализации.
• Режим быстрого сканирования: 32 изм./с при перемещении преобразователя, отображение минимального значения после отрыва преобразователя от поверхности объекта контроля.
• Электронная лупа:
  • Возможность просмотра части изображения на весь экран.

*Технические характеристики и комплект поставки толщиномера могут быть изменены производителем без предварительного уведомления.
