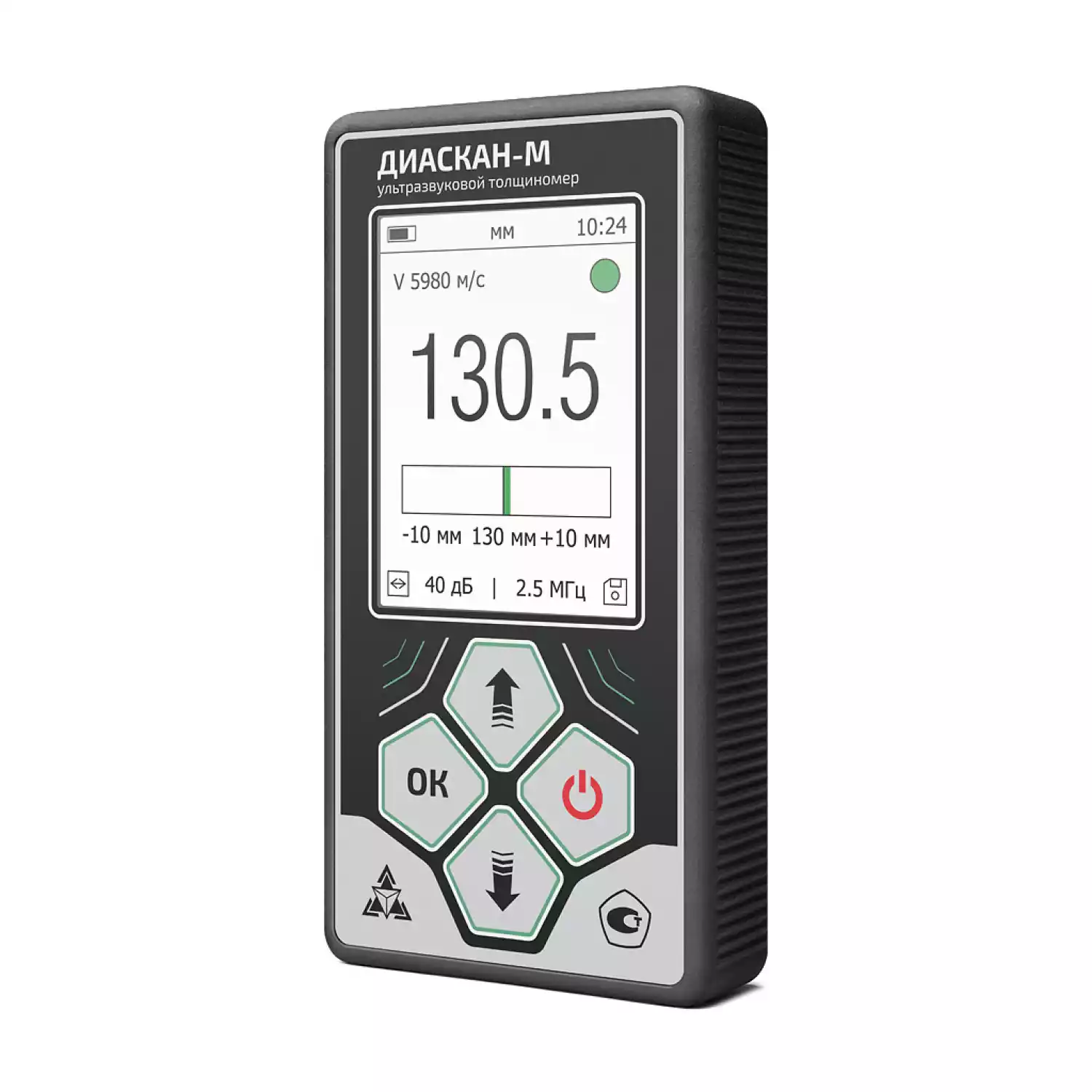

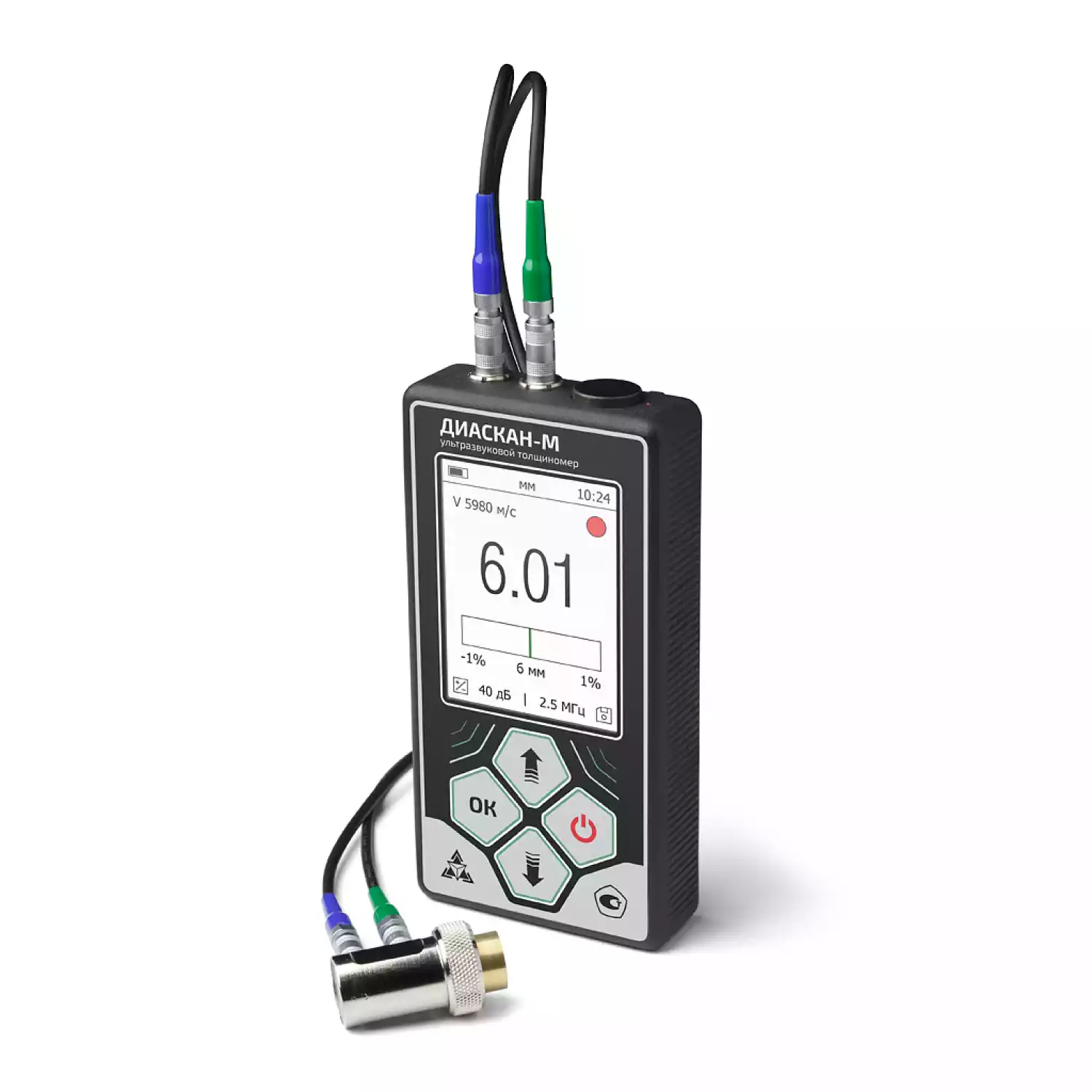

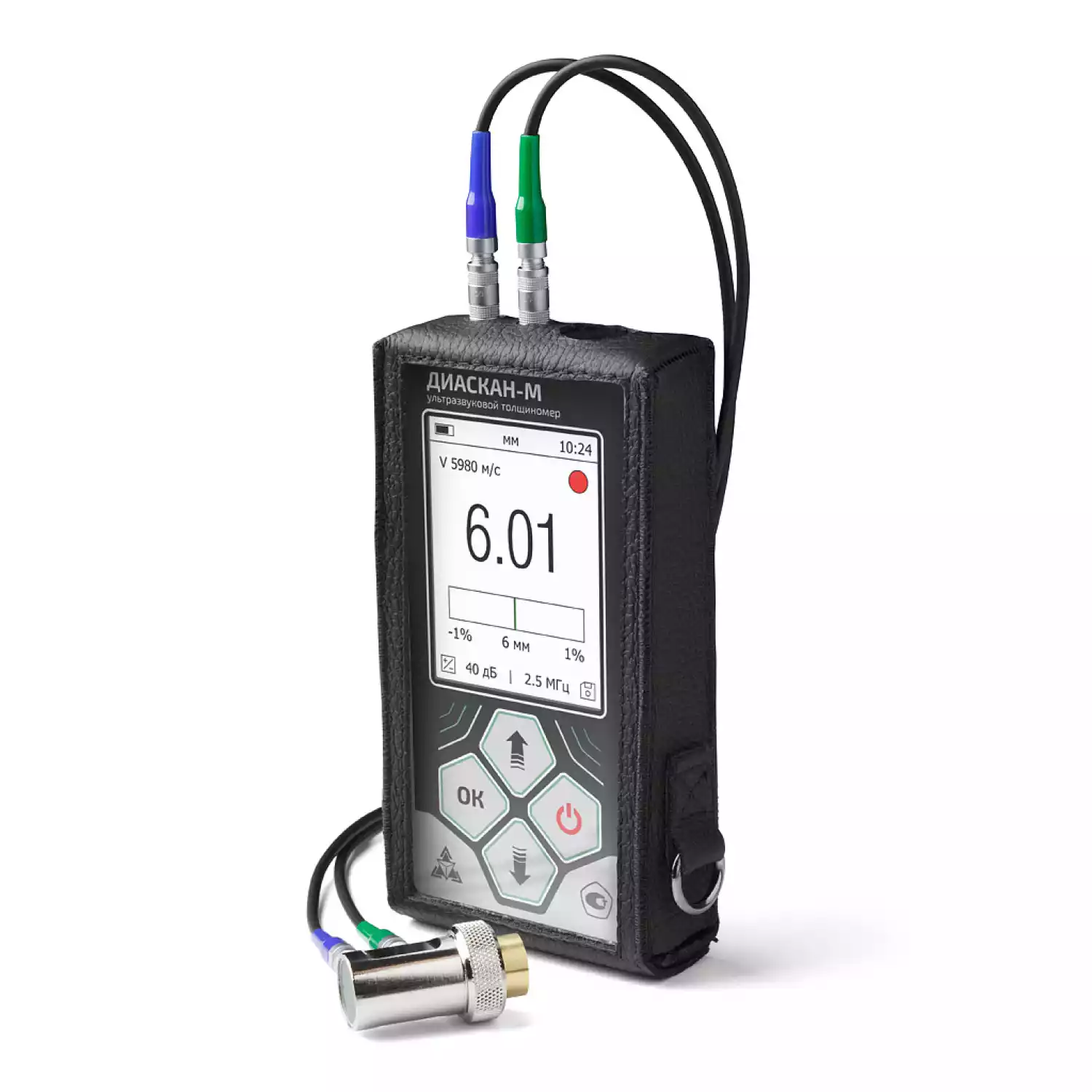

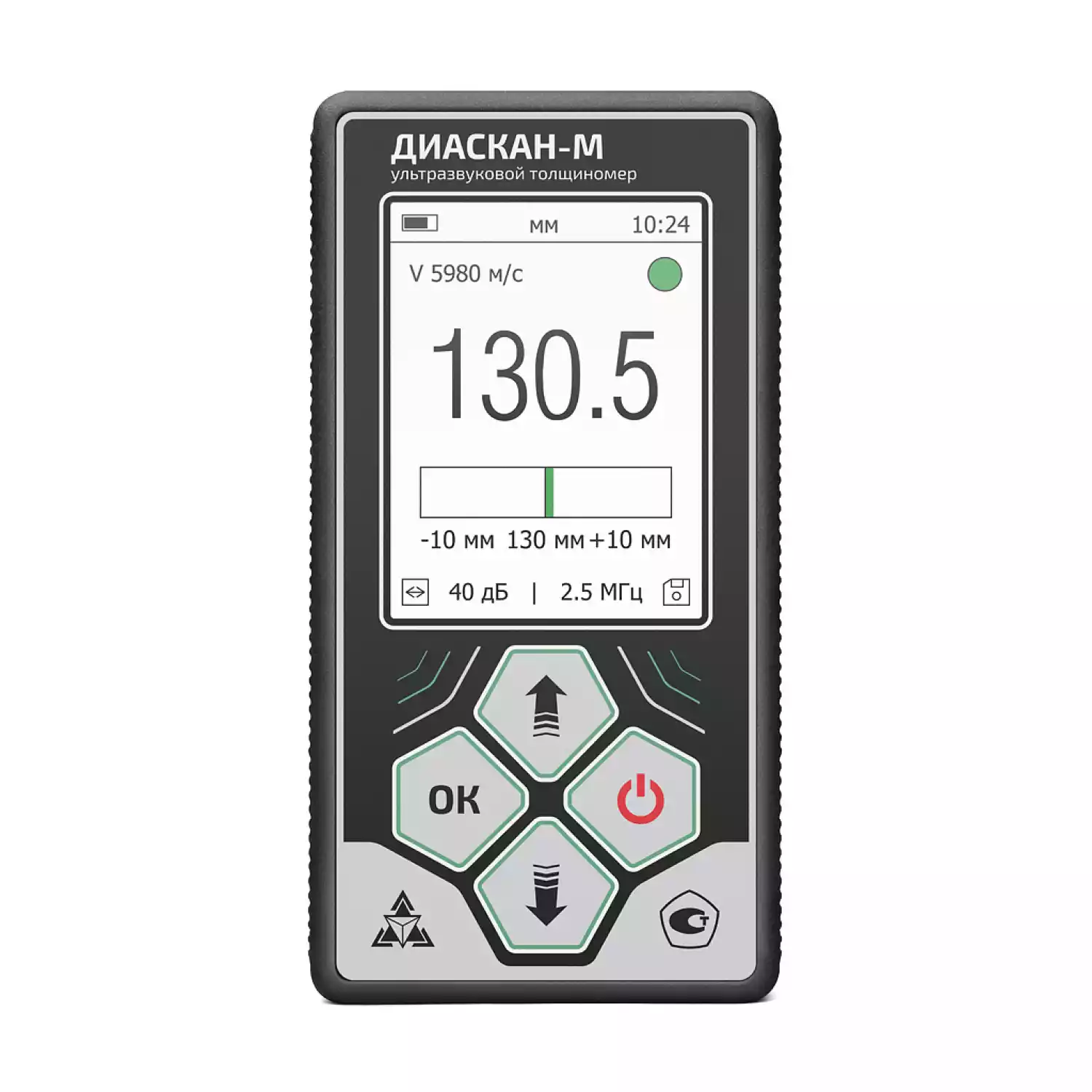

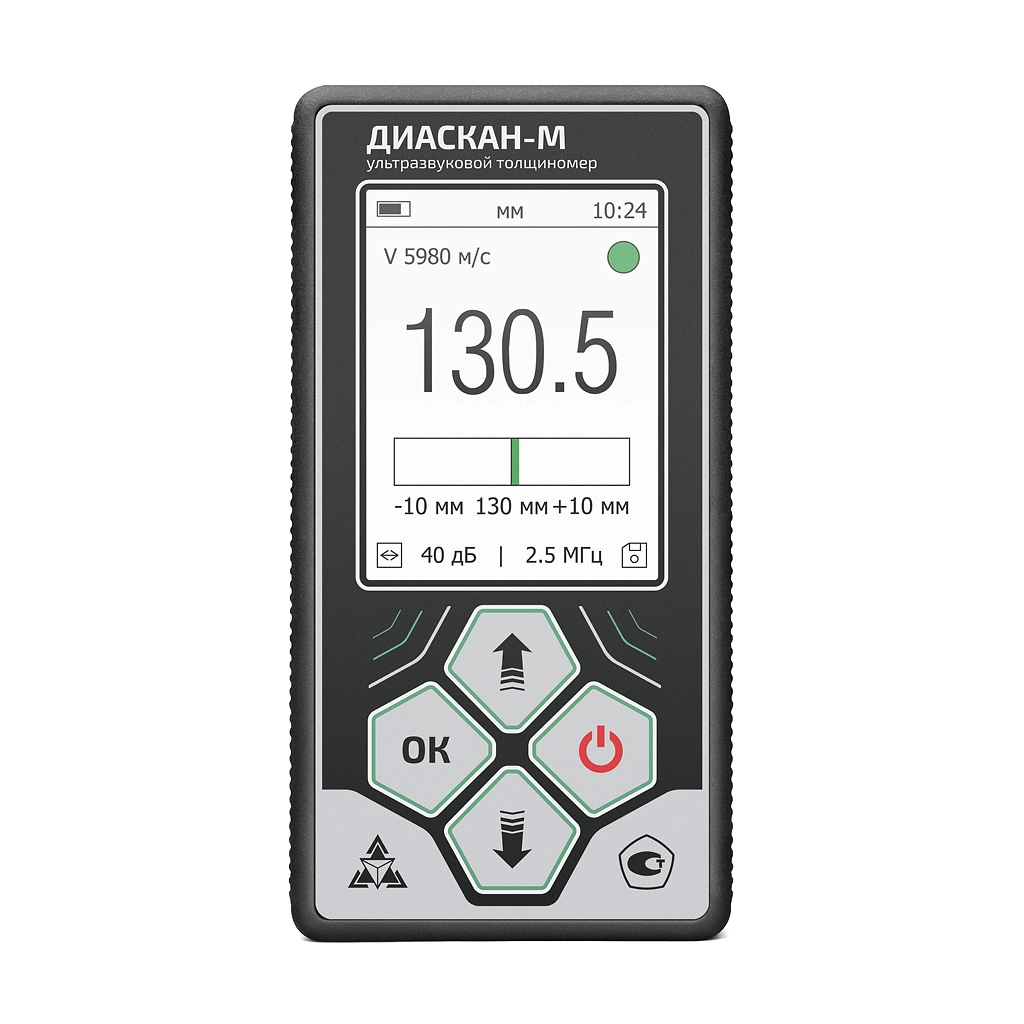

Толщиномер ДИАСКАН-М предназначен для измерения толщины изделий, изготовленных из материалов с затуханием ультразвуковых колебаний, позволяющим получить эхо-сигналы, отраженные от конструкционных поверхностей с использованием ультразвуковых пьезопреобразователей по ГОСТ 26266.

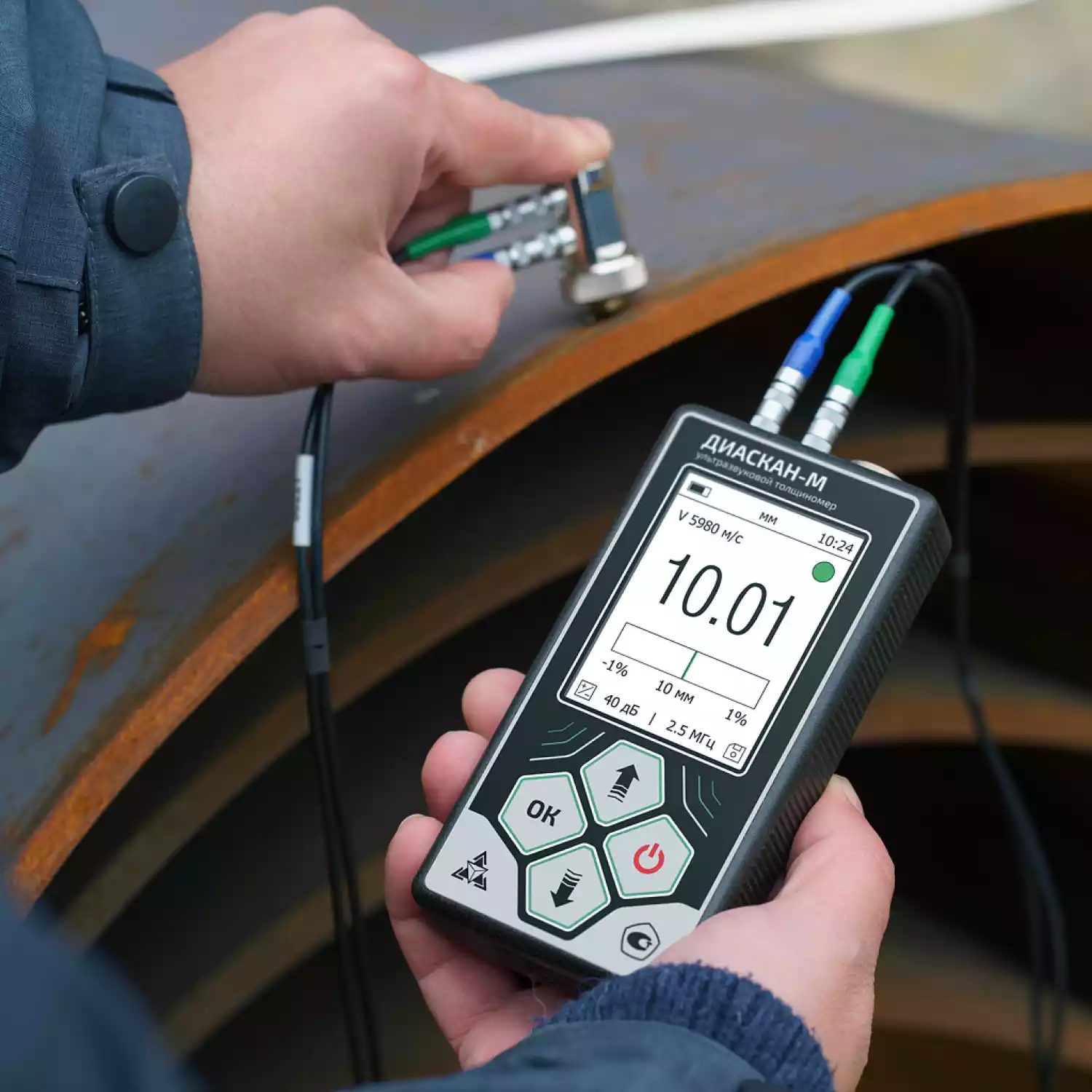

Ультразвуковой толщиномер может применяться для измерения толщины стенок ёмкостей, труб, трубопроводов, толщины мостовых, корпусных, транспортных и других конструкций и изделий, в том числе с корродированными поверхностями, в процессе их эксплуатации или при изготовлении на энергетических, трубопрокатных, машиностроительных, судостроительных, судоремонтных, транспортных и других предприятиях.

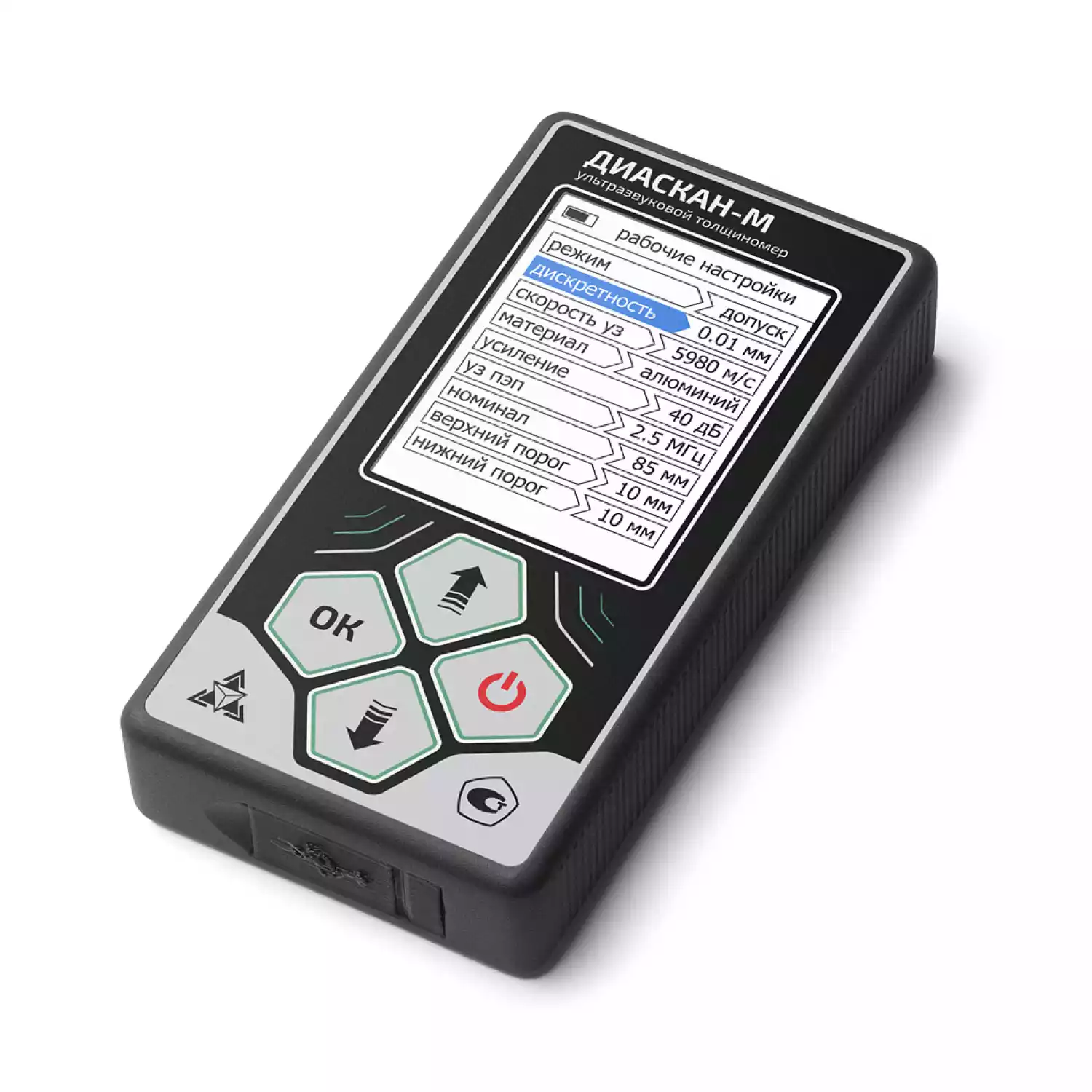

Для ультразвукового толщиномера Диаскан-М доступны следующие режимы:
Режим «СТАНДАРТ» предназначен для проведения однократных измерений.
Режим «СКОРОСТЬ УЗ» предназначен для определения скорости ультразвуковых импульсов в материале при известной толщине контролируемого образца.

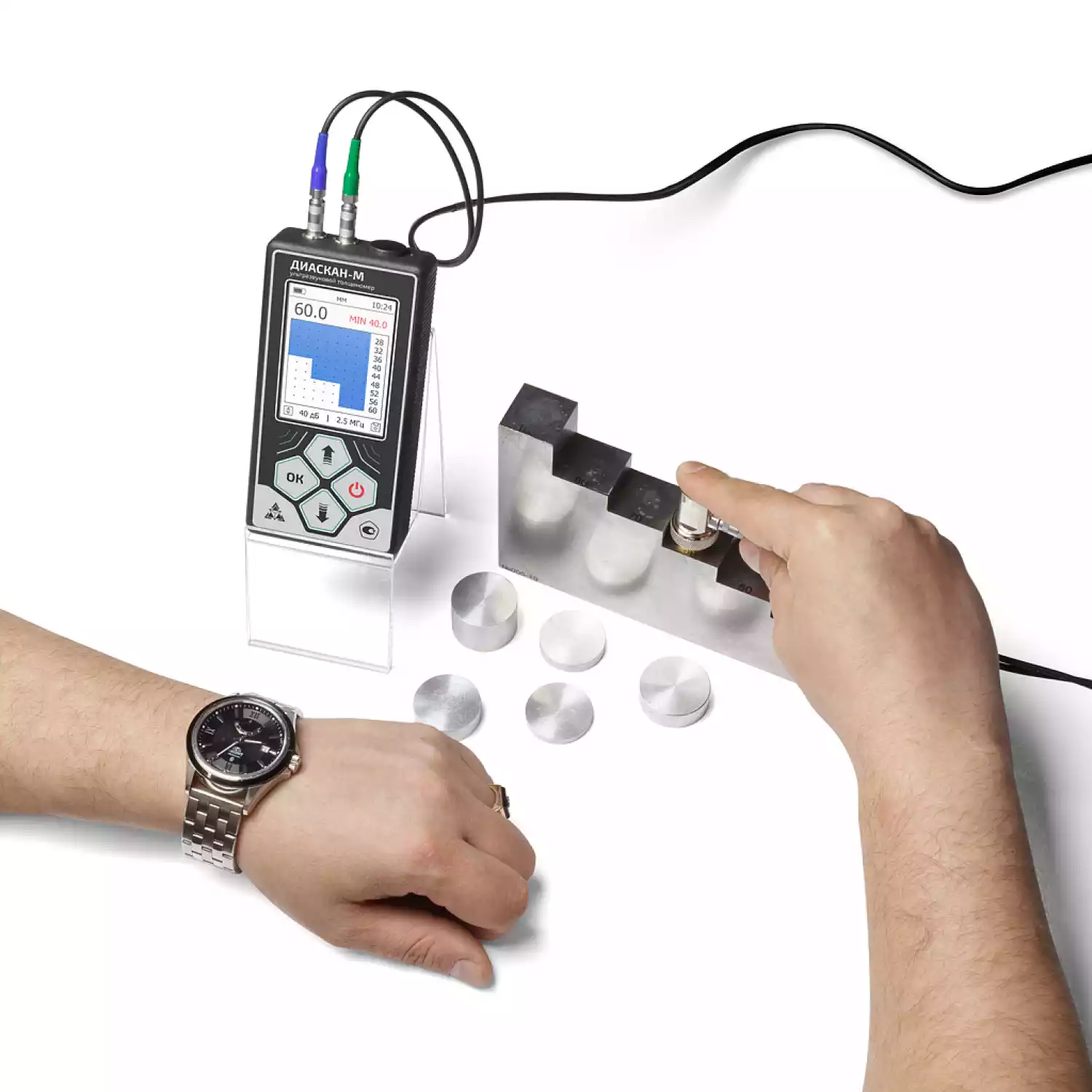

Режим «Б-СКАН» предназначен для отображения профиля сечения исследуемого объекта.
Режим «ПРОФ» предназначен для определения среднеарифметического значения измеряемой толщины за установленное количество измерений.
Режим «ЭТАЛОН» предназначен для определения толщины измеряемого объекта в мм и отклонения полученных данных от эталонного значения толщины.

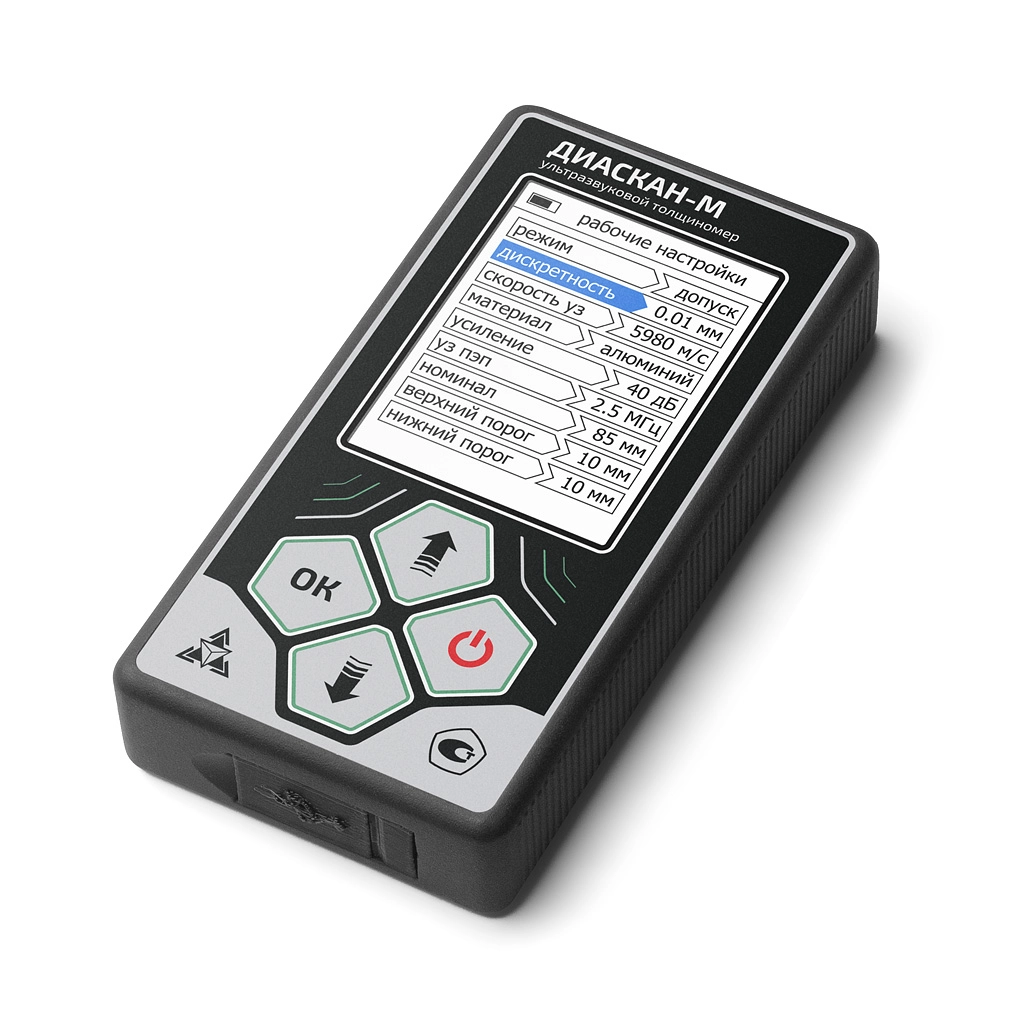

Режим «ДОПУСК» предназначен для определения толщины измеряемого объекта в мм и отклонения полученных данных от заданного значения толщины.
По условиям эксплуатации в части воздействия климатических факторов внешней среды прибор относится к исполнению ГОСТ Р 52931-2008.
По устойчивости к воздействию вибраций прибор соответствует группе исполнения N2 ГОСТ Р 52931-2008.
Прибор не содержит драгоценных материалов.
Комплект поставки:
Блок электронный – 1 шт.

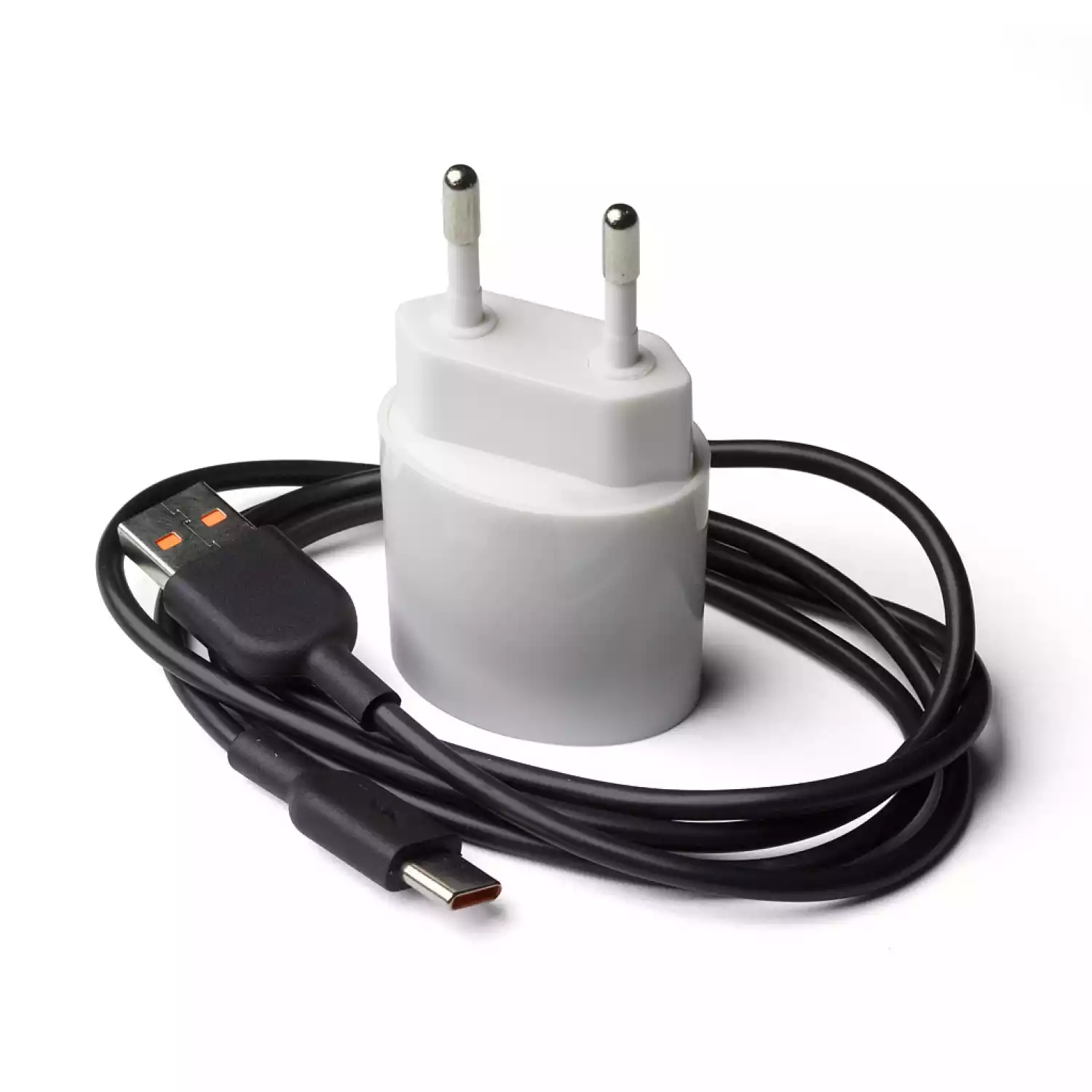

Блок питания – 1 шт.

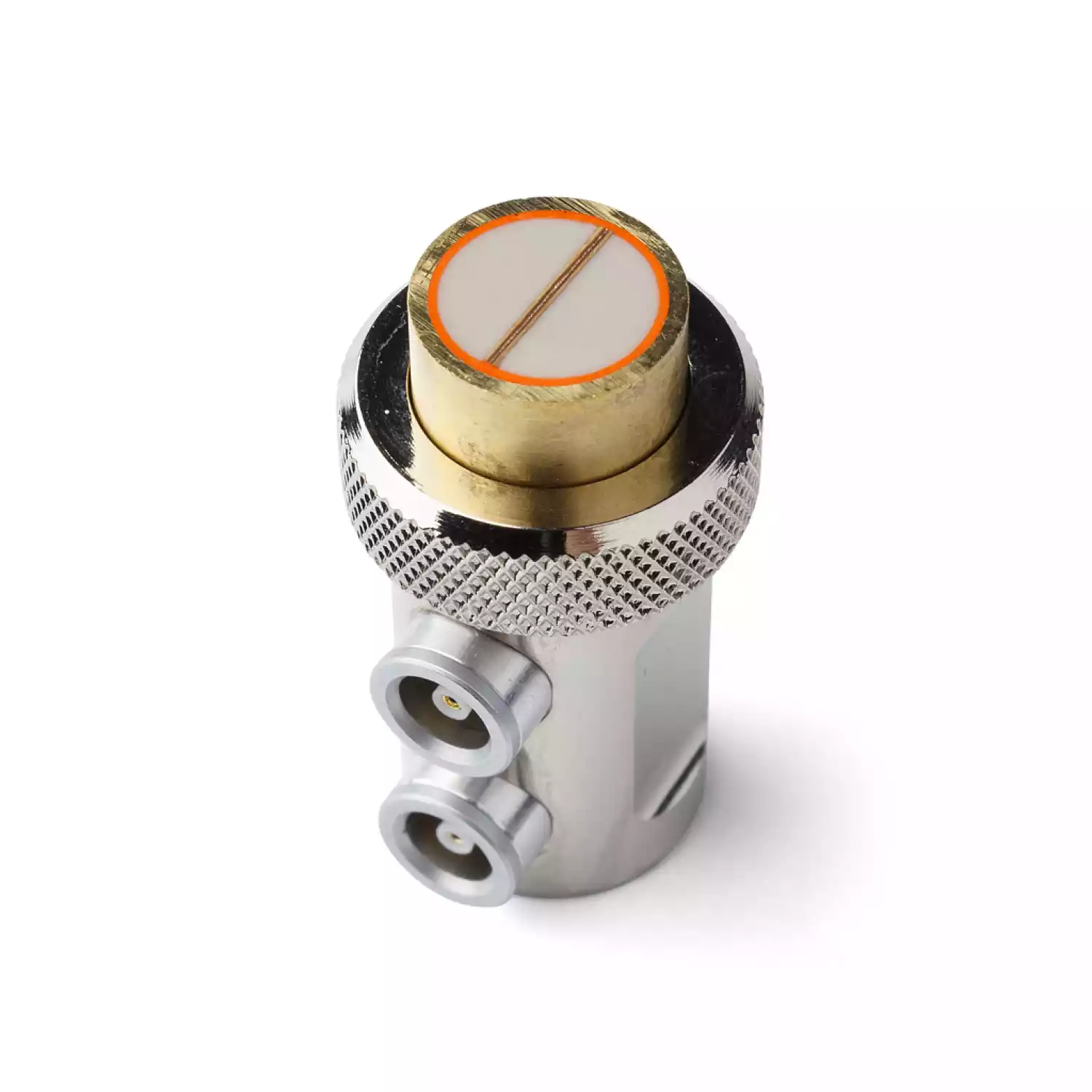

Преобразователи ультразвуковые для выбранной модификации

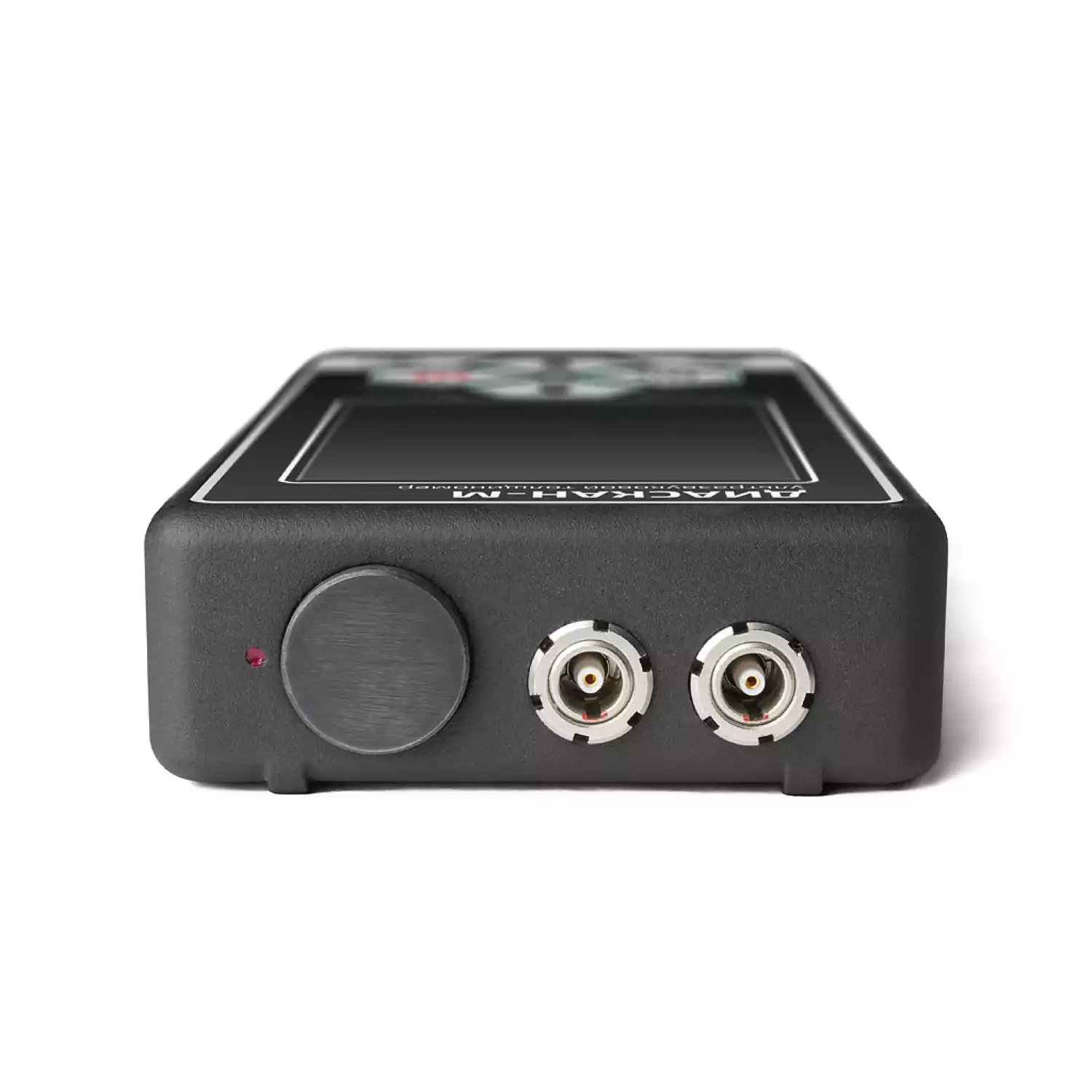

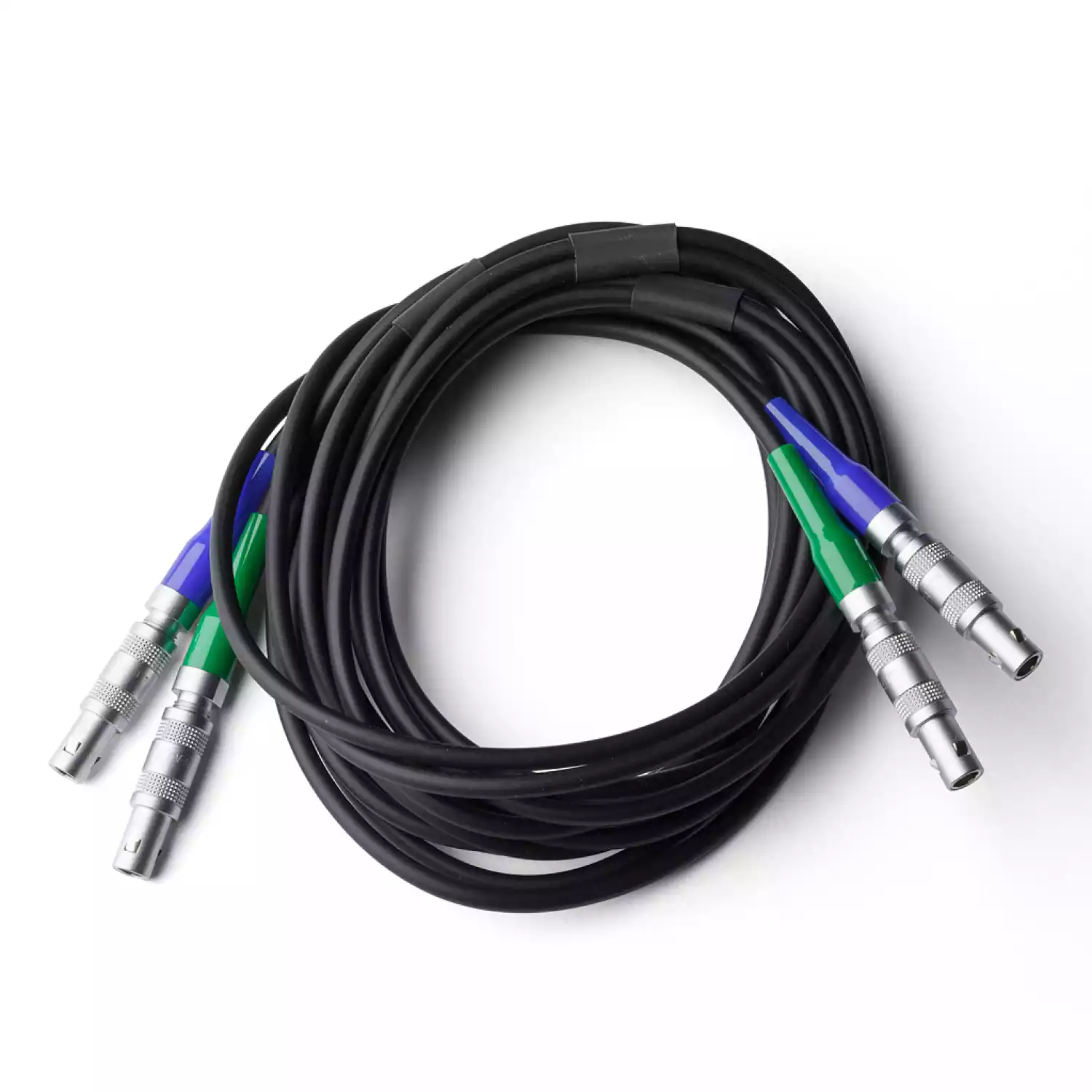

Кабель подключения преобразователя – 1 шт.
Кабель подключения к ПК – 1 шт.

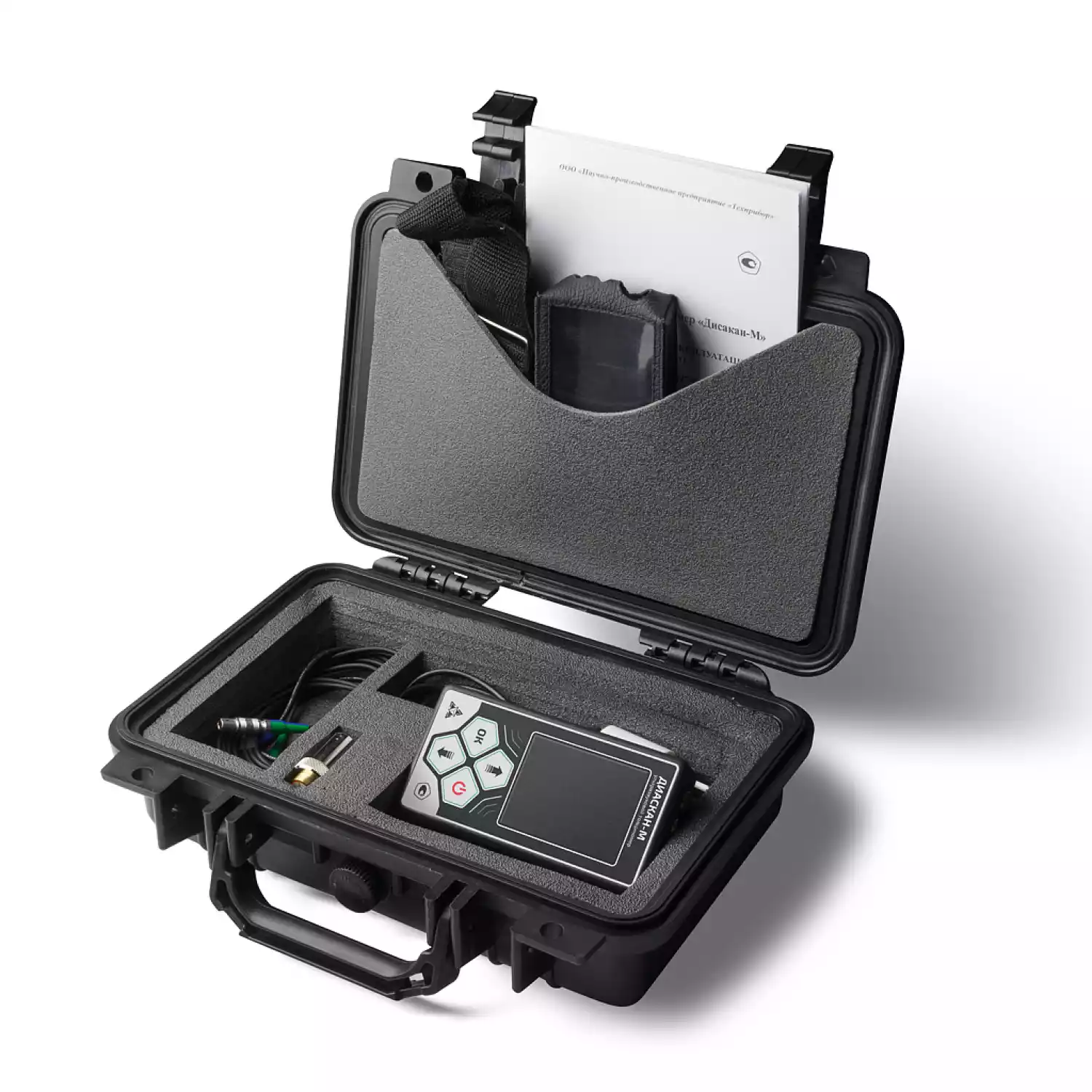

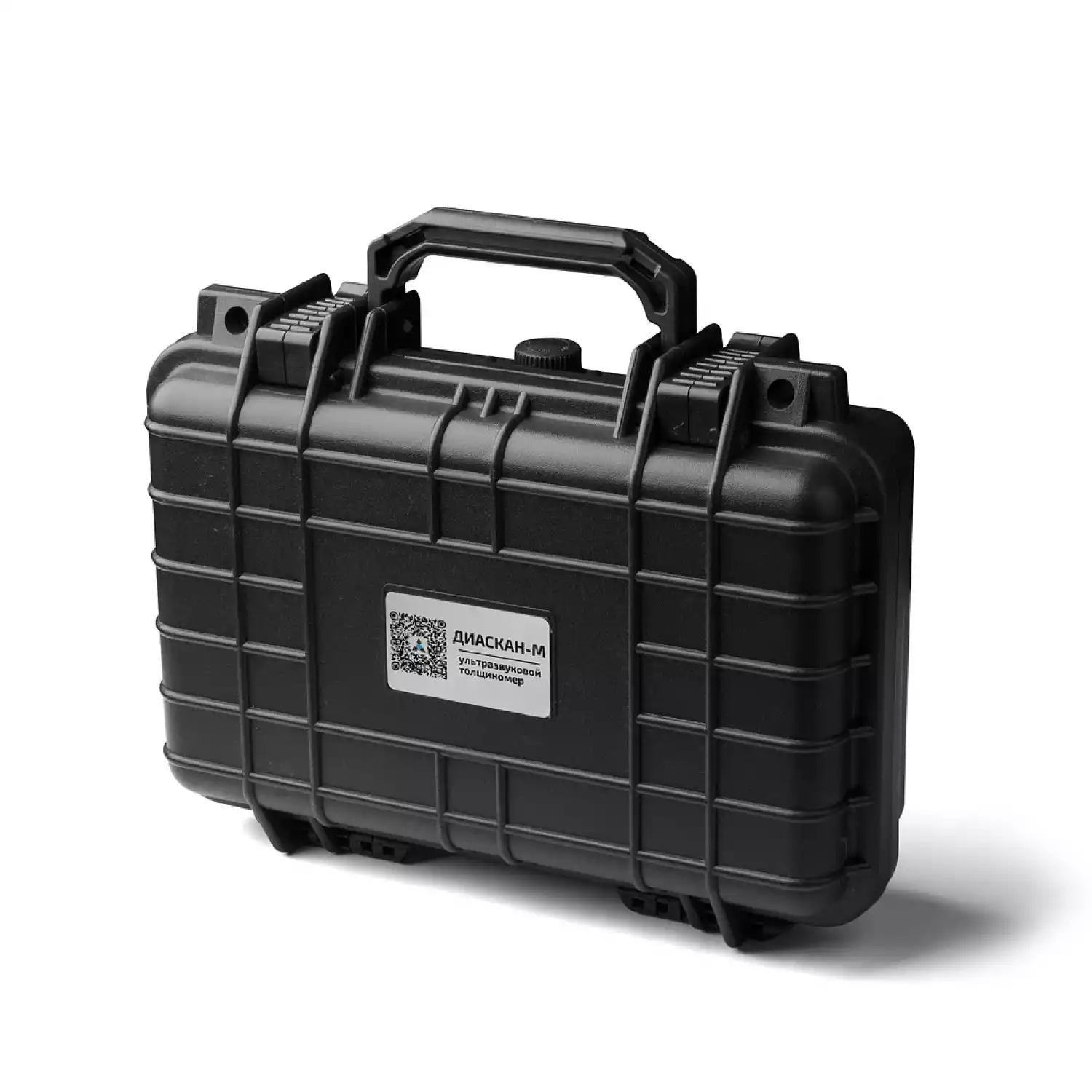

Кейс для транспортировки и хранения – 1 шт.
Руководство по эксплуатации – 1 шт.
Диапазоны измерения толщины при работе с различными преобразователями:
|
Тип преобразователя |
Диапазон контроля по стали 40Х13, мм |
|

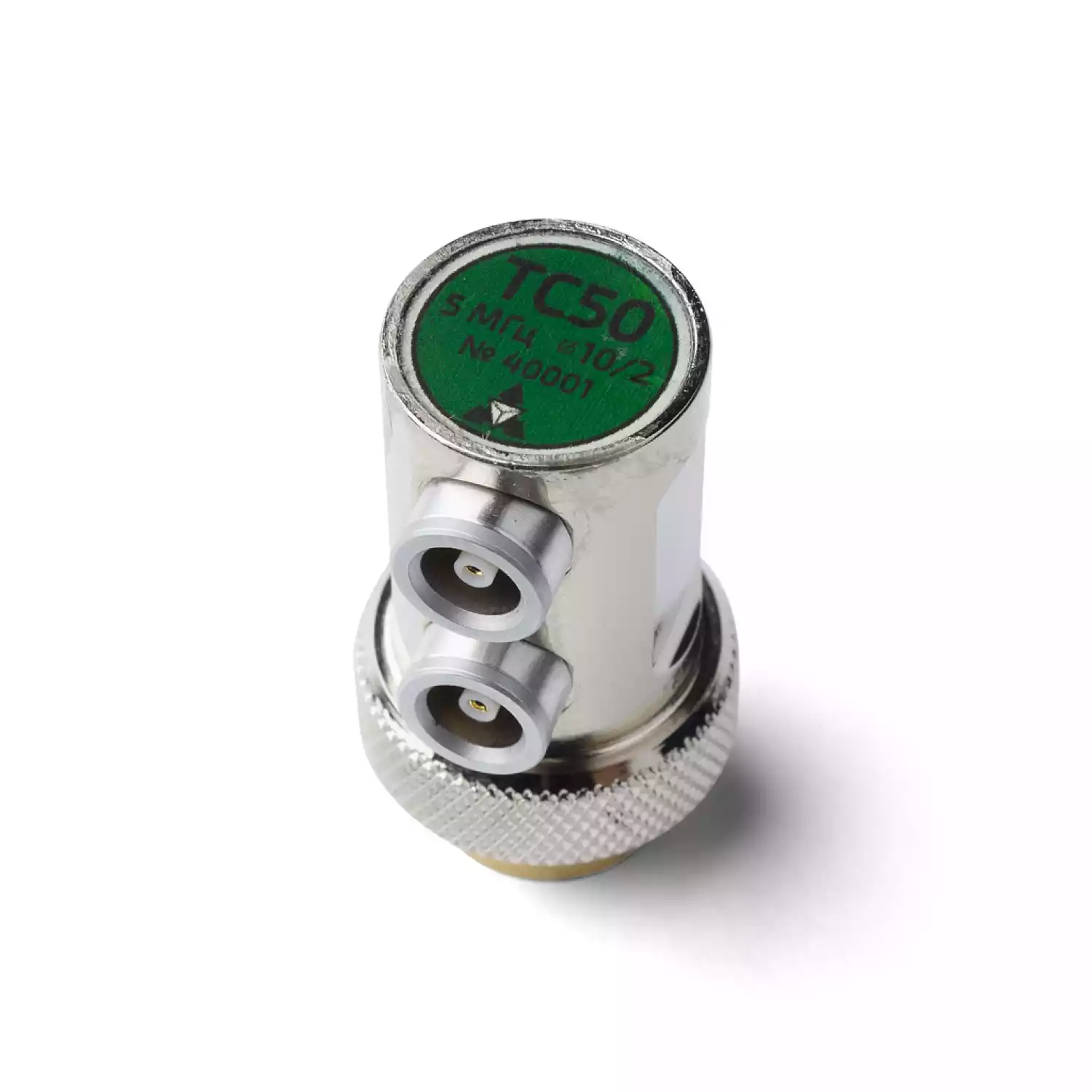

ТС50 |
1,5 – 300 |
|
ТС25 |
3,0 – 300 |
|
ТС10 |
0,5 – 30 |
|
Диапазоны измеряемых толщин (контроль по стали 40Х13), мм
|
|
|
с преобразователем ТС50
|
1,5 – 300 |
|
с преобразователем ТС25
|
3,0 – 300 |
|
с преобразователем ТС10
|
0,5 – 30 |
|
Предел допускаемой основной погрешности при измерении толщины, δн, мм
|
± (0,05 + 0,01·dx), где dx – толщина измеряемого образца |
|
Предел допускаемой дополнительной абсолютной погрешности при измерении
толщины изделий с шероховатой поверхностью со стороны ввода УЗК, мм: |
|
|
при шероховатости Rz=40 мкм
|
± 0,10 |
|
при шероховатости Rz=80 мкм
|
± 0,15 |
|
Дискретность
|
0,1 или 0,01 |
|
Коэффициент усиления входного тракта
|
до 100 дБ с шагом 1 дБ |
|
Память, не менее
|
8 Гб |
|

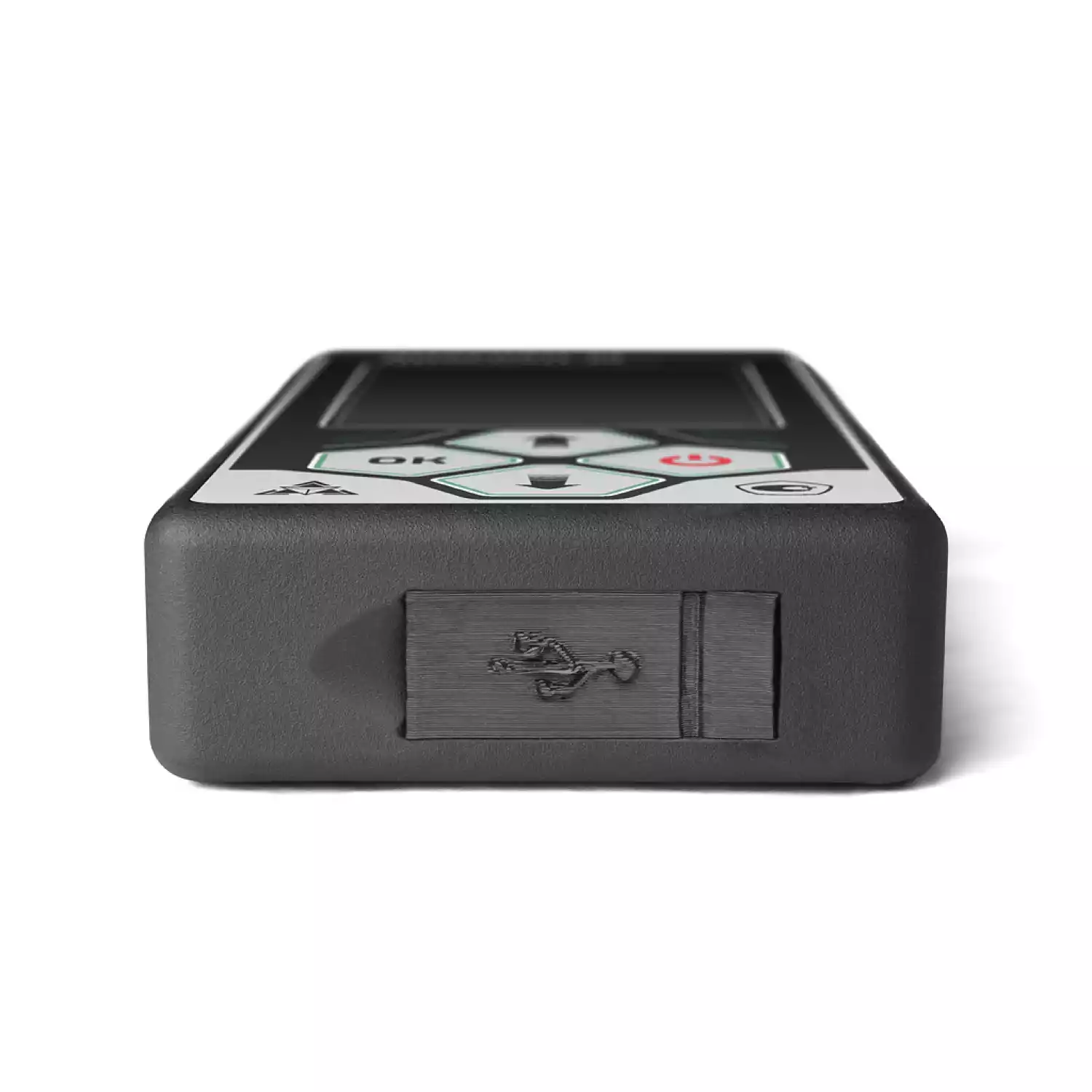

Интерфейс подключения к ПК
|
USВ |
|
Питание:
|
|
|
внешний блок питания от сети переменного тока
|
220В, 50Гц с вых. напряжением 5В |
|
встроенный
|
Li-Pol аккумулятор |
|
Время непрерывной работы от встроенного аккумулятора, не менее
|
6 часов |
|
Габаритные размеры электронного блока (Д х Ш х В), мм
|
130х68х25 |
|
Рабочий температурный диапазон
|
от -25°C до +50°C |
|
Масса с преобразователем, не более, кг
|
0,4 |
