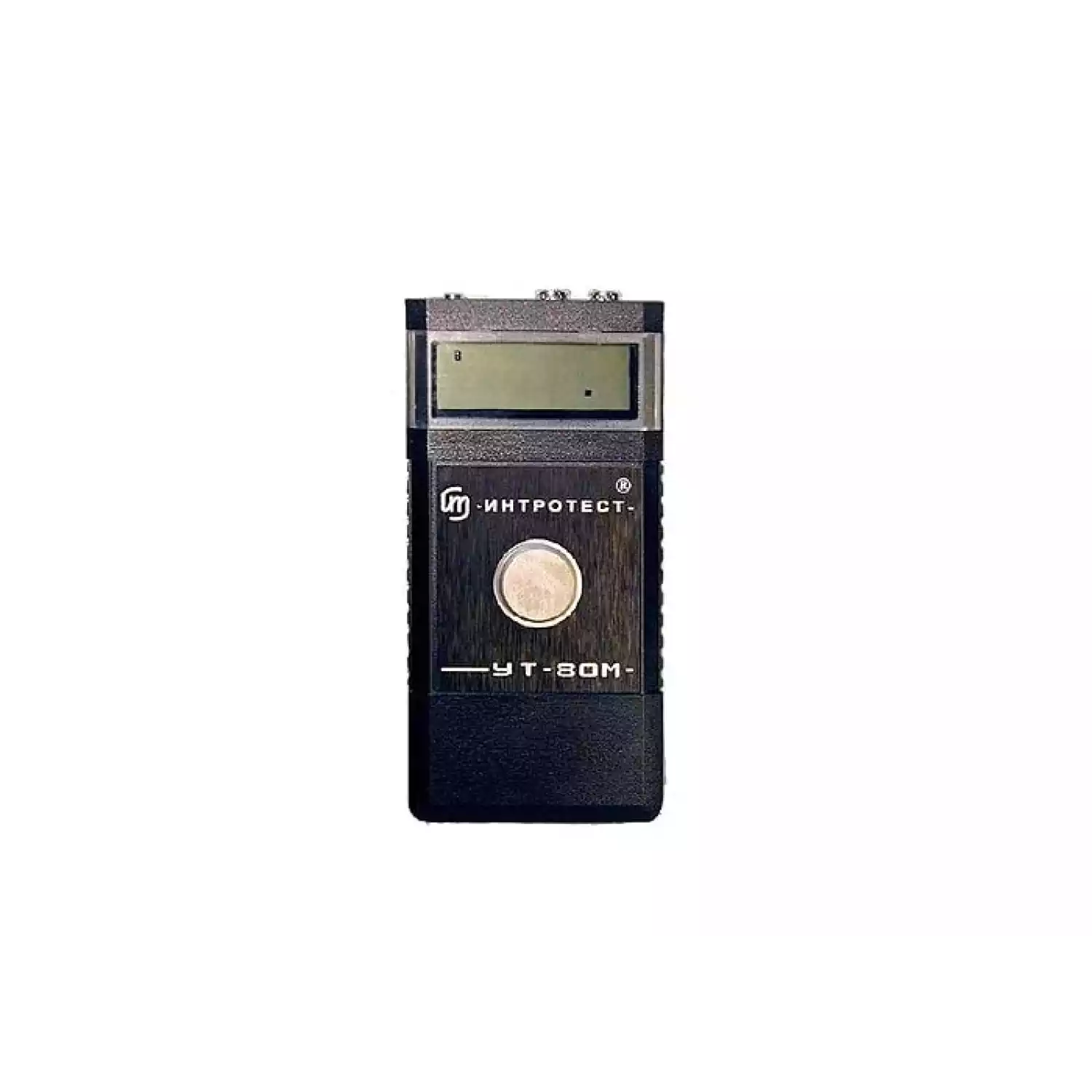

Ультразвуковой толщиномер УТ-80М

Толщиномер УТ-80М

Тип оборудования: Толщиномер

Производитель: Интротест, Россия

Серия: УТ

Модель: УТ-80М

Описание: Толщиномер ультразвуковой

Назначение толщиномера УТ-80М

Толщиномер ультразвуковой УТ-80М предназначен для измерения толщины стальных изделий, в том числе с корродированными поверхностями, при одностороннем доступе к ним.

Толщиномер УТ-80М обладает следующими отличительными особенностями:

максимальная простота в эксплуатации;
не требует калибровки;
возможность комплектации высокотемпературным преобразователем по спецзаказу.
разрешающая способность 0.1 мм; настройка на скорость распространения ультразвука 5930м/с, что соответствует скорости ультразвука для низкоуглеродистых сталей;
жидкокристаллический цифровой индикатор с электролюминесцентной подсветкой;
уверенная работа в жестких полевых условиях (температура и длительность работы не влияют на точность измерения);
малые габариты, позволяющие использовать УТ - 80М как карманный прибор;
максимальная простота эксплуатации: всего один орган управления - "включение питания" (толщиномер не требует настройки и готов к работе сразу после включения);
чехол защищает толщиномер при работе в полевых условиях;
толщиномер может комплектоваться высокотемпературным ПЭП для контроля объектов с температурой поверхности до 300° С;
по специальному заказу толщиномер может быть настроен на любую фиксированную скорость ультразвука для контроля объектов из стекла, пластмассы, полиэтилена, керамики и других материалов.

Основные технические характеристики ультразвукового толщиномера УТ-80М:

Рабочие частоты	2,5; 5,0 МГц
Диапазон измерения (по стали)	от 1,0 до 100 мм
Погрешность измерения	± (0,1 + 0,01 H) мм
Дискретность измерения	0,1 мм
Диапазон устанавливаемых скоростей УЗ колебаний	фиксированная скорость 5930 м/с
Память	отсутствует
Интерфейс связи с персональным компьютером	отсутствует
Электрическое питание: - сеть переменного тока - аккумуляторное	нет 3,6 В
Время непрерывной работы	до 100 ч
Диапазон рабочих температур	от - 25 до + 50 °С
Степень защиты корпуса	IP 53
Габаритные размеры	не более 120x60x30 мм
Масса	не более 0,15 кг

Технические характеристики преобразователей для ультразвукового толщиномера УТ-80М:

Диапазон измерения толщины по стали - от 1,0 до 300,0 мм. (Зависит от типа используемого УЗ ПЭП).

Тип УЗ преобразователя	Диапазон по стали
П112-2,5-122-А	2,5 -300,0 мм
П112-5,0-122-Б	1,0 - 100,0 мм
П112-5,0-4х4-Б	1,0 - 100,0 мм
П112-5,0(2,5)Т-122Б до 300 °С.	3,0 - 50,0 мм
Где: «А» - материал призмыпротектора - полиимид(оргстекло). «Б» - материал призмыпротектора - кварцевое стекло.

Дискретность отсчета цифрового индикатора 0,1 мм.
Предел допускаемой основной абсолютной погрешности толщиномера (на плоскопараллельных образцах с шероховатостью поверхности Ra ?10 мкм): ? = ± (0,1+0,01X), где Х - измеряемая толщина в мм.
Предел допускаемой дополнительной погрешности толщиномера при шероховатости поверхности измеряемых изделий менее Rz 160 мкм не превышает основной погрешности.
Предел допускаемой дополнительной погрешности толщиномера, вызванной изменением температуры окружающего воздуха во всем диапазоне рабочих температур, не превышает основной погрешности измерения.
Предел дополнительной погрешности измерения толщины изделий с непараллельными поверхностями при минимальном радиусе кривизны поверхности контролируемого изделия 20 мм не превышает предела допускаемой основной погрешности.
Время установления показаний на цифровом индикаторе толщиномера не более 1 с.
Время установления рабочего режима 1 с.
Электрическое питание толщиномера - автономное - от встроенной аккумуляторной батареи номинальным напряжением 3,6 В. Электрическое питание зарядного устройства - сеть переменного тока напряжением от 187 до 242 В и частотой (50 ± 1) Гц.
Максимальная мощность, потребляемая от сети переменного тока при зарядке аккумуляторной батареи, не более 5 В·А. 2.11.
Время непрерывной работы толщиномера от полностью заряженной встроенной аккумуляторной батареи в режиме работы прибора без подсветки цифрового индикатора при температуре окружающей среды 20 °С, не менее 150 часов.
Порог включения автоматической сигнализации разряда встроенной аккумуляторной батареи 3,0 -3,3 В.
Максимальное время контакта высокотемпературного ПЭП с поверхностью контролируемого изделия, нагретой выше 100 °С, не более 5 сек. с последующим перерывом 40 сек.
Рабочая частота УЗ ПЭП от 1,25 до 10,0 МГц.
Максимальный размер контактной площадки УЗ ПЭП - диаметр 12 мм.
Габаритные размеры электронного блока толщиномера: 120х60х30 мм.
Масса электронного блока не более 0,15 кг.
Срок службы толщиномера не менее 5 лет.

Комплект поставки ультразвукового толщиномера УТ-80М:

Толщиномер ультразвуковой специализированный УТ-80М (электронный блок)	1 шт.
Ультразвуковой пьезоэлектрический преобразователь (ПЭП) *	1 шт.
Чехол для электронного блока **	1 шт.
Сумка для переноски **	1 шт.
Тест-образец (на корпусе толщиномера)	1 шт.
Зарядное устройство	1 шт.
Отвертка для подстройки «нуля» толщиномера	1 шт.
Толщиномер ультразвуковой специализированный УТ-80М. Руководство по эксплуатации.	1 экз.
* - количество поставляемых ПЭП, их тип и рабочая частота оговариваются при оформлении заказа. ** - поставляется за дополнительную плату. Каждый толщиномер может комплектоваться УЗ ПЭП только с одинаковым материалом призмы («А» или «Б»).

***Технические характеристики и комплект поставки толщиномера могут быть изменены производителем без предварительного уведомления.
