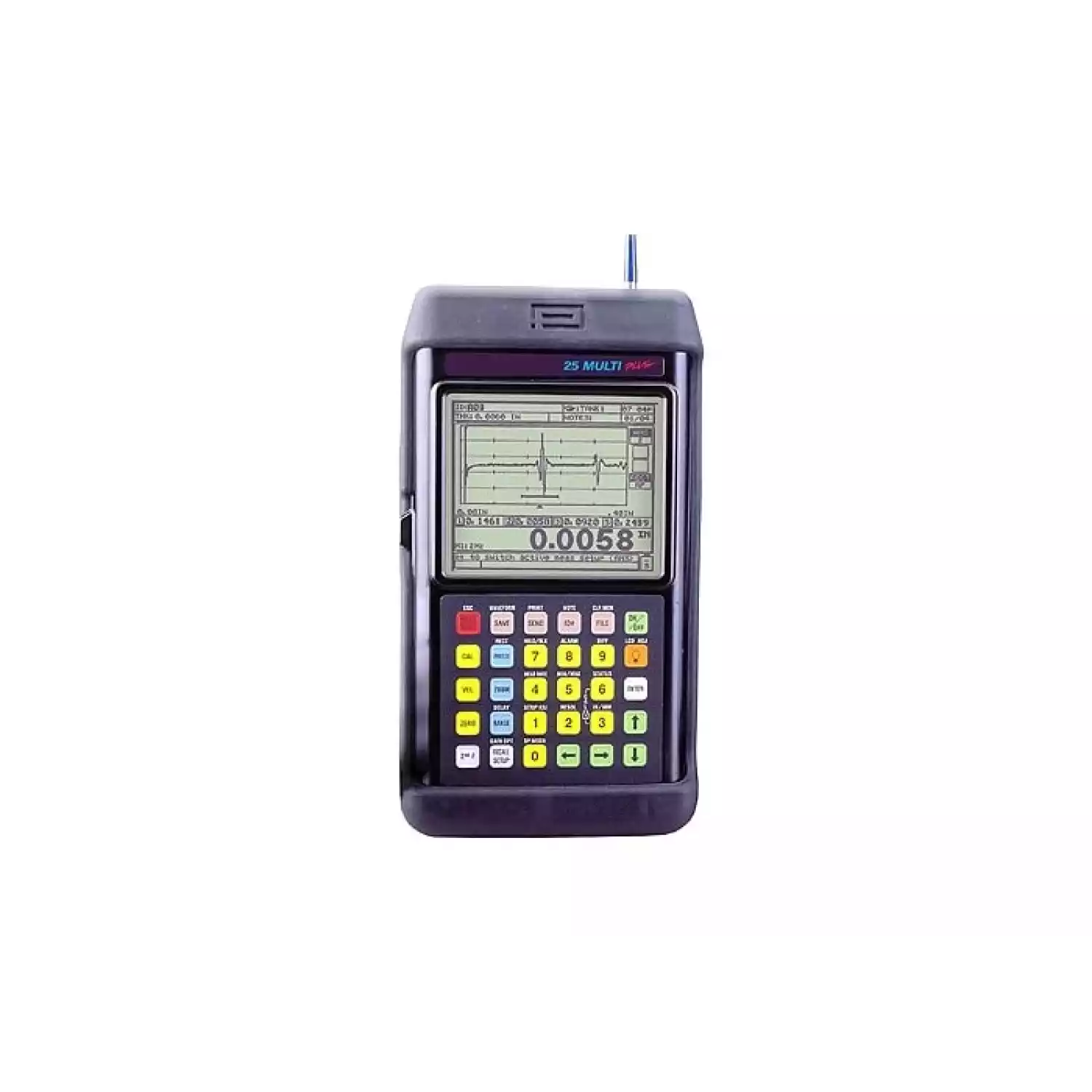

Высокоточный ультразвуковой толщиномер 25 Multi Plus - Panametrics

Panametrics 25 Multi Plus высокоточный ультразвуковой толщиномер обладает большим количеством уникальных функций. Помимо стандартных измерений толщины изделий из металла, пластика и многих других материалов 25 MULTI PLUS способен вычислять и одновременно отображать толщину для 4 разных слоёв. В режиме суммирования отображается общая толщина выбранных слоёв. СНЯТ С ПРОИЗВОДСТВА.
Цена по запросу

Описание Высокоточный ультразвуковой толщиномер 25 Multi Plus

Тип оборудования: толщиномер ультразвуковой

Производитель толщиномеров: Panametrics NDT, США

Серия: Panametrics 25

Модель: 25Multi Plus

Описание: ультразвуковойприбор для измерения толщины металла и пластика

Гарантия на толщиномер 25 Multi Plus: 12 месяцев.

Назначение прибора:

Толщиномер предназначен для измерения толщины многослойных материалов. Высокоточный ультразвуковой толщиномер 25 MULTI PLUS обладает большим количеством уникальных функций. Помимо стандартных измерений толщины изделий из металла, пластика и многих других материалов 25 MULTI PLUS способен вычислять и одновременно отображать толщину для 4 разных слоёв. В режиме суммирования отображается общая толщина выбранных слоёв.

В толщиномере 25 MULTI PLUS также имеется режим измерения толщины барьерного слоя в таких многослойных пластиковых изделиях, как топливные баки и заготовки пластиковых бутылок. Данный режим позволяет измерять толщину тонких барьерных слоёв, что обычно очень сложно сделать при помощи стандартных ультразвуковых толщиномеров из-за того, что эхо-сигналы от передней и донной поверхности барьерного слоя сливаются в один.

Толщиномер 25 MULTI PLUS идеально подходит для измерений в следующих случаях:

  • Многослойные топливные баки
  • Многослойные заготовки пластиковых бутылок
  • Вычисление радиуса кривизны и толщины контактных линз
  • Многослойные авиационные стёкла
  • Пластики, получаемые с помощью экструзии
  • Двухслойные гидромассажные ванны и ванны джакузи
  • Двухслойные воздухозаборники, применяемые в производстве автотранспорта

ИЗМЕРЕНИЕ ТОЛЩИНЫ МНОГОЛОСЛОЙНЫХ ТОПЛИВНЫХ БАКОВ

  • 25 MULTI PLUS способен вычислять и одновременно отображать толщину для 4 разных слоёв, а также общую толщину указанных слоёв.
  • 25 MULTI PLUS измеряет толщину барьерного слоя таких пластиковых изделий, как топливные баки и заготовки пластиковых бутылок.

ВОЗМОЖНОСТИ ПРИБОРА

  • Большой ЖК-дисплей с подсветкой и отображением A-скана
  • Широкий диапазон измеряемых толщин: от 0,08 мм до 508 мм
  • Точность отображения результатов измерений до 0,001 мм
  • Поддержка контактных и иммерсионных датчиков, а также датчиков с линией задержки
  • Встроенный буквенно-цифровой файловый регистратор данных с возможностью записи 18 000 значений толщины или 1 750 изображений А-скана
  • Автоматический вызов стандартных или пользовательских настроек.

Технические характеристики 25 Multi Plus

Измерение

Режим 1: Временной интервал между зондирующим импульсом и первым эхо-сигналом. Используется контактный преобразователь.

Режим 2: Временной интервал между первым эхо-сигналом от линии задержки и первым донным эхо-сигналом. Преобразователь с линией задержки или иммерсионный преобразователь

Режим 3: Временной интервал между последовательными донными эхо-сигналами, следующими за первым эхо-сигналом от границы сред, после зондирующего импульса. Преобразователь с линией задержки или иммерсионный преобразователь.

Диапазон измерения толщины:

  • Сталь: от 0,150 до 508,00 мм
  • Пластик: от 0,08 до 50,00 мм

Диапазон измерения толщины зависит от материала, преобразователя, состояния поверхности, температуры и выбранной настройки.

Режим измерения толщины барьерного слоя: Только режимы 1 и 2, диапазон измерения толщины 0,10 - 0,50 мм*

Режим измерения нескольких слоёв: Одновременное отображение до 4 значений толщины.

Режим суммирования: Отображение суммы толщин 3 слоёв.

Диапазон скорости в материале: от 0,5080 до 13,9979 мм/мкс

Точность отображения результатов измерений:

Низкая: 0,1 мм

Стандартная: 0,01 мм

Высокая: 0,001 мм

Частотный диапазон: от 2 до 30 МГц (по уровню -3 дБ)

Режим Мин/Макс

2 режима сигнализации: программируемая пороговая сигнализация со звуковым и визуальным оповещением

1) Стандартная по верхнему/нижнему порогу

2) Предыдущее значение толщины

  • абсолютное
  • в процентах

2 дифференциальных режима:

1) Разница между текущим и опорным значением толщины

2) Разница в процентах между текущим и опорным значением толщины

Авто-вызов: Автоматическая настройка необходимых параметров прибора в соответствии с используемым преобразователем.

Стандартные настройки: 25 стандартных настроек преобразователей для быстрой калибровки преобразователей Olympus NDT.

Пользовательские настройки: До 35 пользовательских настроек преобразователей.

Питание

Аккумулятор: никель-кадмиевый аккумулятор на 6 В

Продолжительность работы: 25 часов в нормальном режиме измерений без подсветки

Время подзарядки аккумулятора: 2 часа при использовании штатного зарядного устройства

Общие характеристики

  • Клавиатура: Герметичная клавиатура, кнопки которой маркированы определённым цветом в соответствии с выполняемыми функциями. С тактильной и звуковой обратной связью.
  • Корпус: влагонепроницаемый герметичный корпус Lexan® с герметичными разъёмами
  • Единицы измерения: миллиметры и дюймы
  • Автоматическое выключение питания
  • Размеры: 238 x 138 x 38 мм
  • Вес: 0,95 кг
  • Диапазон рабочих температур: от -10°C до +50°С

Экран

Экран: Жидкокристаллический экран с подсветкой и регулируемым контрастом.

Размер дисплея 102х 86 мм

Подсветка, масштабирование, стоп-кадр, последнее значение/сброс

Детектирование: Радиосигнал, полная волна, отрицательная и положительная полуволна

Настройка диапазона и задержки А-скана

Встроенный регистратор данных

Обеспечивает сохранение, вызов, удаление и передачу значений толщины, изображений А-скана и настроек толщиномера через последовательный порт RS-232. Настройка параметров передачи данных производится с клавиатуры прибора.

Максимальная ёмкость регистратора данных:

  • Стандартная: 18 000 значений толщины или 1 750 изображений А-скана со значениями толщины
  • Расширение 1: 36 000 значений толщины или 3 400 изображений А-скана со значениями толщины
  • Расширение 2: 54 000 значений толщины или 5 100 изображений А-скана со значениями толщины

Идентификаторы: 8-значные имена файлов и 16-значные буквенно-цифровые идентификаторы. Возможность добавления комментария к каждому идентификатору.

Формат файлов: 7 стандартных или пользовательских форматов файлов

Отчёты: Создание отчётов непосредственно в приборе: статистика, минимальные и максимальные значения с идентификаторами, сравнение файлов. Отображение на экране текущего и предыдущего значения толщины.
