Ультразвуковой толщиномер 37DL Plus

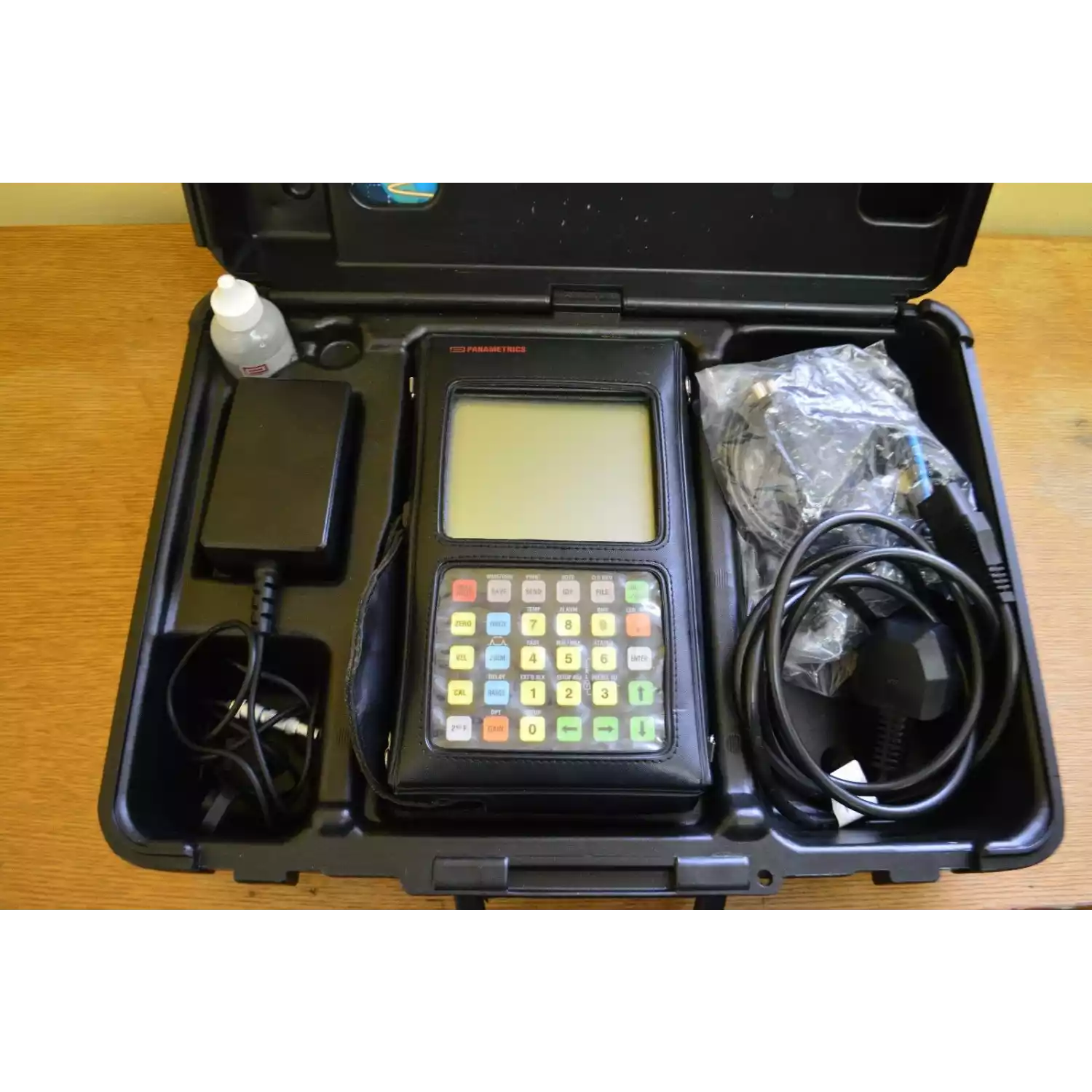

Ультразвуковой толщиномер 37DL PLUS

Тип оборудования: Ультразвуковой толщиномер

Производитель: Panametrics, Olympus, США

Серия: 37

Модели: 37DL Plus

Описание: Прецизионный толщиномер

Сертификат на ультразвуковой толщиномер 37:

- Сертификат Госстандарта РФ. Толщиномер 37DL Plus внесен в Государственный реестр средств измерений

Гарантия толщиномер 37DL Plus: 12 месяцев

Новый прибор 37DL PLUS - это продвинутый ультразвуковой толщиномер, который сочетает мощные возможности измерения толщины и усовершенствованный сбор данных с выводом их в компьютер для различных применений, включая выявление коррозионных поражений в трубах, резервуарах и других металлических конструкциях.

Описание

37DL PLUS с датчиком D792 фирмы Panametrics-NDT — ультразвуковой толщиномер с широкими возможностями измерения и усовершенствованным сбором данных с выводом их на ПК. Используется для различных применений, включая выявление коррозионных поражений тв трубах, резервуарах и других металлических и неметаллических конструкциях.

Ультразвуковой толщиномер 37DL PLUS имеет много новаторских особенностей, которые упрощают измерения даже в тех случаях, когда объект покрыт защитным слоем или окрашен. Новая Thru-Coat технология позволяет измерять толщину металла и его покрытия, используя один донный эхо сигнал. Новая опция измерения толщины оксидного слоя на внутренней поверхности бойлерных труб позволяет дать прогноз срока службы. Точность высокотемпературных измерений обеспечивается новой возможностью температурной компенсации регулирующей скорость ультразвука в материале в зависимости от температуры. Новая возможность сохранения среднего или минимального значения нескольких последовательных измерений.

Толщиномер 37DL PLUS с датчиком D792 может использоваться с широким спектром одно- и двух- элементных преобразователей. Автоматическое распознавание двухэлементных преобразователей позволяет получить максимальную точность для каждого преобразователя. Ультразвуковой толщиномер 37DL PLUS также может использовать ЭМА преобразователи для измерения толщины без использования контактной среды. M2017 идеально подходит для измерения оксидного слоя на внутренней стороне бойлерных труб. 37DL PLUS совместим со всеми одноэлементными, иммерсионными и датчиками с линией задержки, работающих в диапазоне частот 2—30 МГц. Прибор может использоваться и для измерений, не связанных с коррозионным износом, включая измерения таких материалов как пластик, резина, стекловолокно, стекло, пластмассы и другие.

Особенности прибора:

• технология прозвучивания через покрытие позволяет измерять толщину объекта контроля и его покрытия одним донным эхо сигналом;
• температурная компенсация регулирует скорость ультразвука в материале в зависимости от температуры;
• измерение толщины оксидного слоя на внутренней поверхности бойлерных труб;
• режим сохранения среднего или минимального значения нескольких последовательных измерений толщины;
• дисплей с улучшенной яркостью и контрастом;
• использование различных датчиков: двух и одноэлементных, контактных, иммерсионных и с линией задержки;
• использование ЭМА преобразователей для измерения толщины стальных изделий без контактной среды;
• накопитель данных может использовать длинные имена файлов (32 символа) и идентификационные номера (20 символов);
• каждое измерение толщины, на сохранённом B-скане, теперь можно просматривать с помощью интерфейсного программы WIN 37DLPlus.
• THRU-COAT™ технология измерения через покрытие

Эта инновационная технология использует один донный эхо сигнал для измерения толщины металла. Ультразвуковой толщиномер 37DL PLUS может отображать как толщину металла так и покрытия при этом для каждого материала регулируется скорость ультразвука.Прибор может быть настроен на отображение только истинной толщины металла. Нет необходимости удалять краску или покрытие с поверхности. Измерение через покрытие производится с использованием новых преобразователей D7906-SM и D7908.

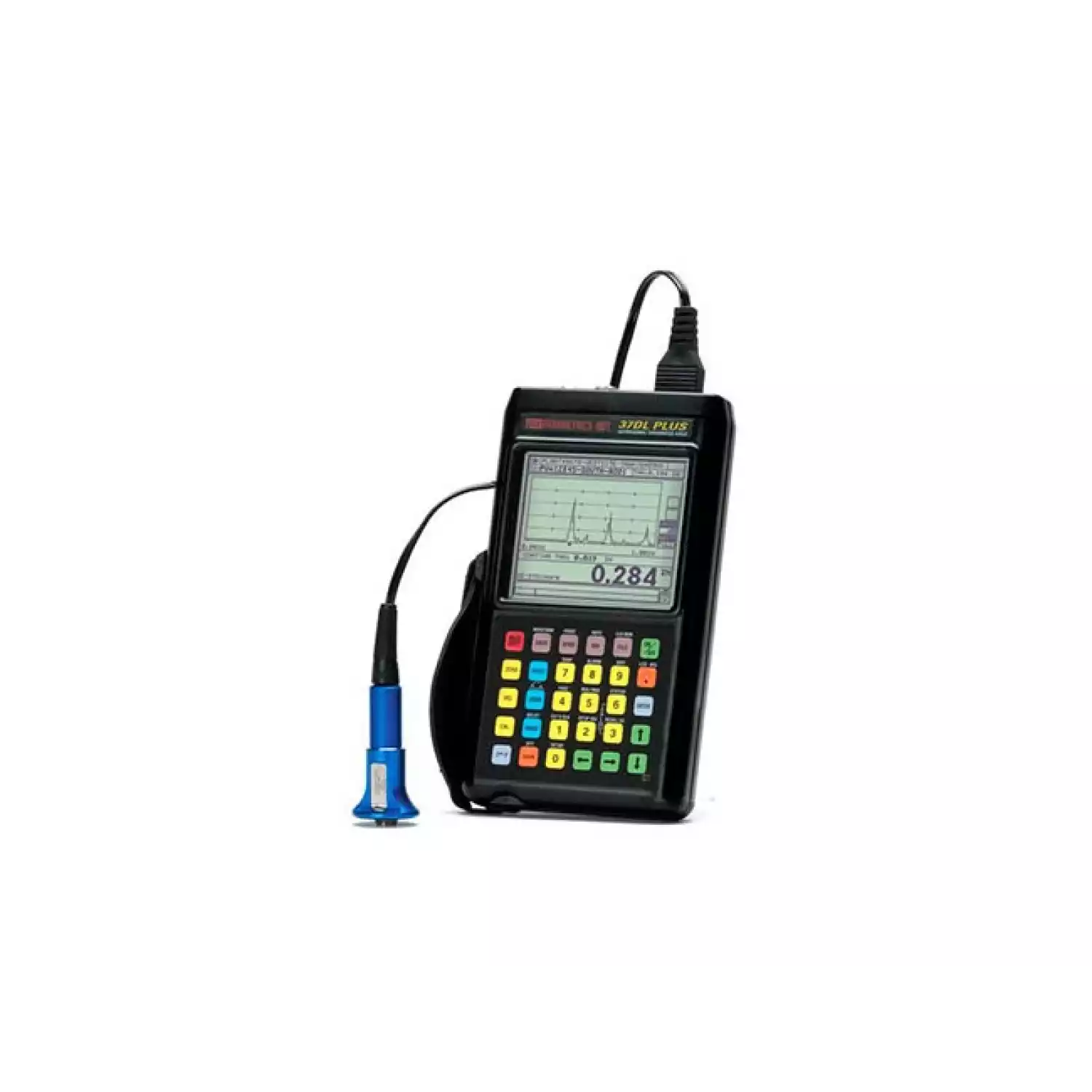

37DL PLUS автоматически вычисляет толщину покрытия (0.019") и толщину металла (0.284") одним донным эхо сигналом.

Температурная компенсация

Изменение температуры материала вызывает изменение скорости звука в материале, влияющее на точность измерения. Функция компенсации температурных изменений дает возможность установить температуру калибровки, а также в ручную или автоматически ввести текущую температуру в точке измерения. 37DL PLUS отобразит толщину, скорректированную по температуре.

Показания толщины (0.376") скорректированы для изменения скорости ультразвука в материале из-за разницы температуры при калибровке и объекта контроля (932°F).

Режим отображения

Пользователь может выбрать различные режимы отображения min/max, alarm, или A-скан для каждой точки измерения, что позволит быстро просмотреть файл и видеть min/max, сигнализацию или А-скан.

Четкая индикация превышение порога (обозначение H) снижение порога (обозначение L) измереннй толщины.

Опция измерения толщины оксидного слоя

Эта новая опция использует алгоритм измерения толщины оксидного слоя на внутренней поверхности бойлерных труб. Зная толщину оксидного слоя можно прогнозировать срок службы труб. Прибор одновременно отображает толщину металла бойлерной трубы и толщину оксидного слоя. Рекомендуется использовать преобразователь M2017

37DL PLUS отображает общую толщину (0.164") и толщину оксида (0.011") одновременно.

Технические характеристики ультразвукового толщиномера 37DL Plus с датчиком D792:

Метод измерения двухэлементным преобразователем:

• измерение времени от прецизионной задержки после импульса возбуждения до первого эхо сигнала;
• измерение через покрытие: измерение толщины металла и покрытия при использовании 1-го эхо сигнала;
• измерение через краску: измерение времени между двумя последовательными эхо сигналами от противоположной стороны.

Методы измерения совмещенным преобразователем:

• время между импульсом возбуждения и первым эхо сигналом;
• время между эхо сигналом от линии задержки до первого эхо сигнала от противоположной поверхности;
• время между двумя последовательными эхо сигналами от противоположной поверхности.

Измерение толщины оксидного слоя:

• измерение толщины металла и внутреннего оксидного слоя труб;
• диапазон: 0.25—1.27мм.
• Диапазон измеряемых толщин: 0,5 - 25 мм (с датчиком D792).
• Диапазон скорости звука в материале: 508-13998 м/с.
• Разрешение: 0.1; 0.01 мм.
• Питание: 6V NiCad батарея, или блок алкалиновых батарей типа АА.
• Время рабочего цикла батареи: 25 часов работы в нормальном режиме с выключенной подсветкой.
• Быстрая подзарядка: быстродействующее зарядное устройство 2-а часа время зарядки батареи.
• Полоса частот преобразователей: 2—З0 МГц (-3дБ).
• Диапазон рабочих температур: 0 - +50°C (с датчиком D792)
• Клавиатура: цветокодированная с осязательной и звуковой обратной связью.
• Корпус: брызгозащищенный с применением герметичных разъемов.

Жидкокристаллический дисплей:

• подсветка;
• регулировка контраста;
• размеры 102 х 86 мм.

Форма волны:

• полная волна;
• радиочастотное заполнение;
• положительный/отрицательный полупериод.

• Единицы измерения: метрические/английские.
• Габариты: 238х138х38 мм.
• Вес: 0.95 кг.
• Регистратор данных:
• идентификация;
• сохранение;
• вызов;
• удаление и передача данных измерений; формы волны и информацию о настройках через порт RS232 в ПЭВМ;
• настройка параметров передачи устанавливается с клавиатуры;
• объём — 60000 значений толщины или 4500 форм волны со значениями толщины.
• Имя файла до 32 символов, 20 символов код с 4-я комментариями
• Файловая структура: 7 стандартных или клиентских по выбору.
• Отчеты: подготовка отчетов со статистическими данными, минимум/максимум, сигнализацией. Сопоставление на экране текущего и последуюего значений.

*Технические характеристики и комплект поставки толщиномера могут быть изменены производителем без предварительного уведомления.
