Электропотенциальные трещиномеры 281М – это высокоточные приборы для измерения глубины дефектов типа усталостных трещин в металлических конструкциях. Они применяется в авиации, энергетике, машиностроении и других отраслях, где критически важен контроль целостности металла, но допускаются определенные глубины повреждений. Работа приборов может быть основана на электрическом методе, например, на сравнении разницы потенциалов, как это реализовано в наших трещиномерах.

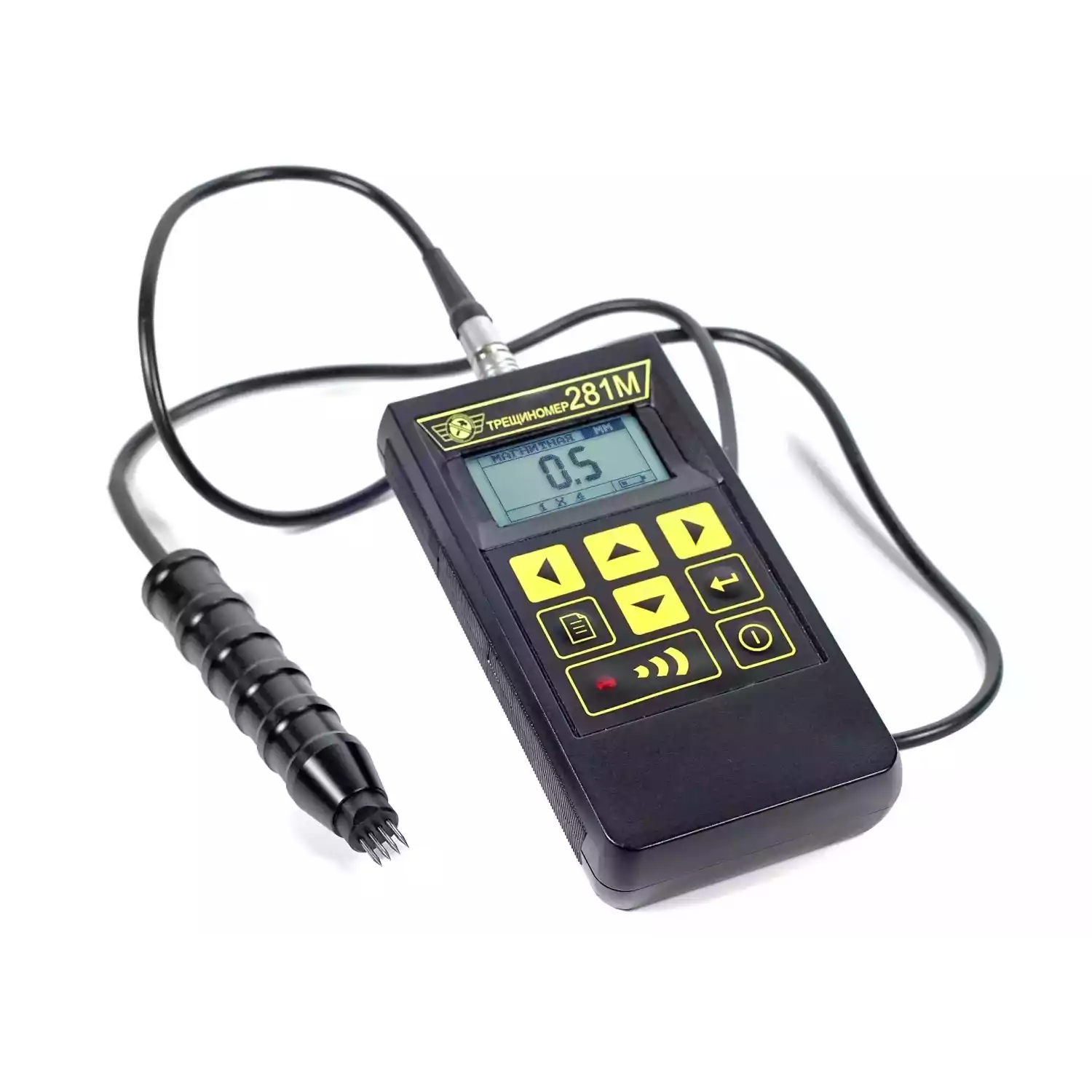

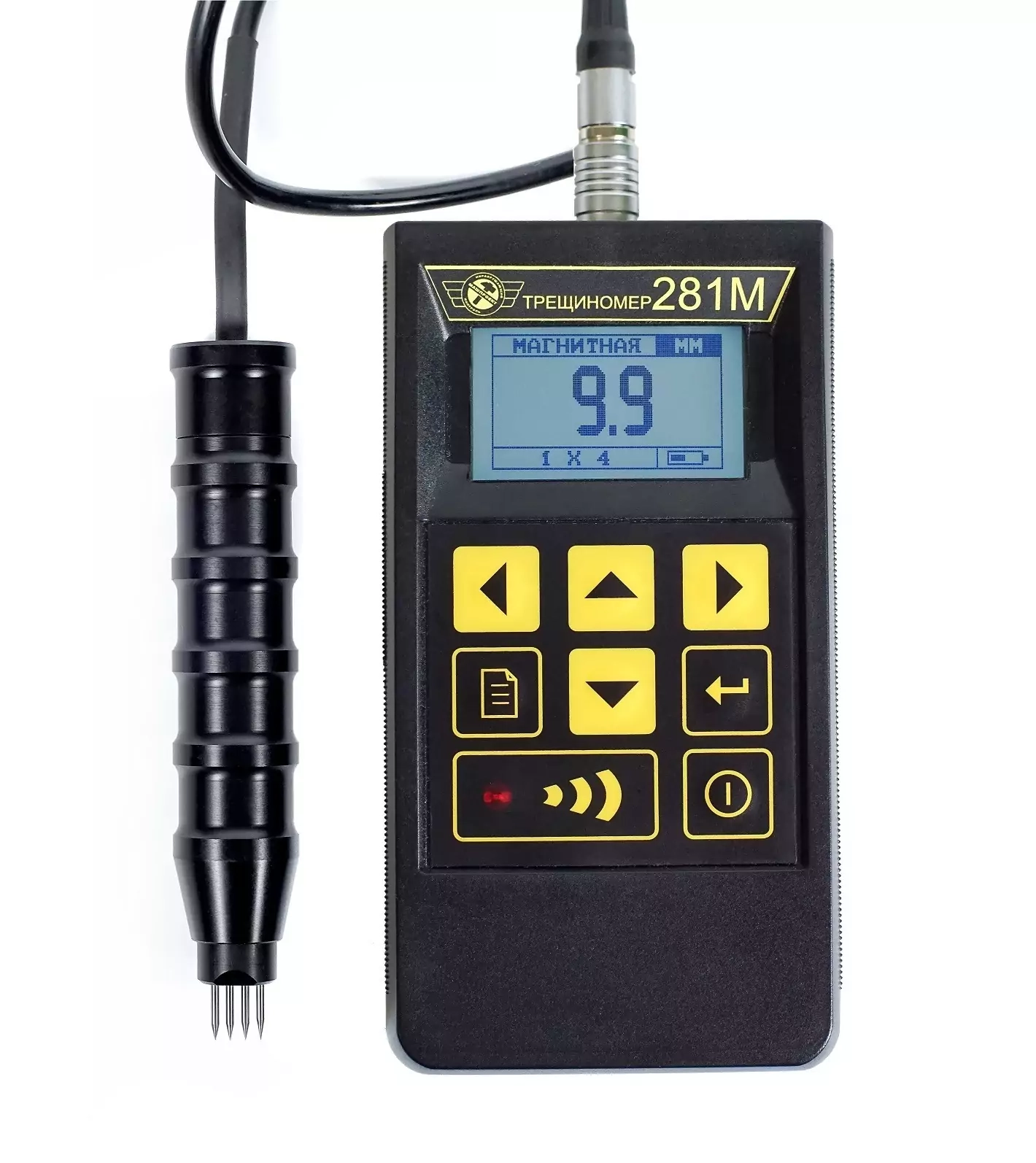

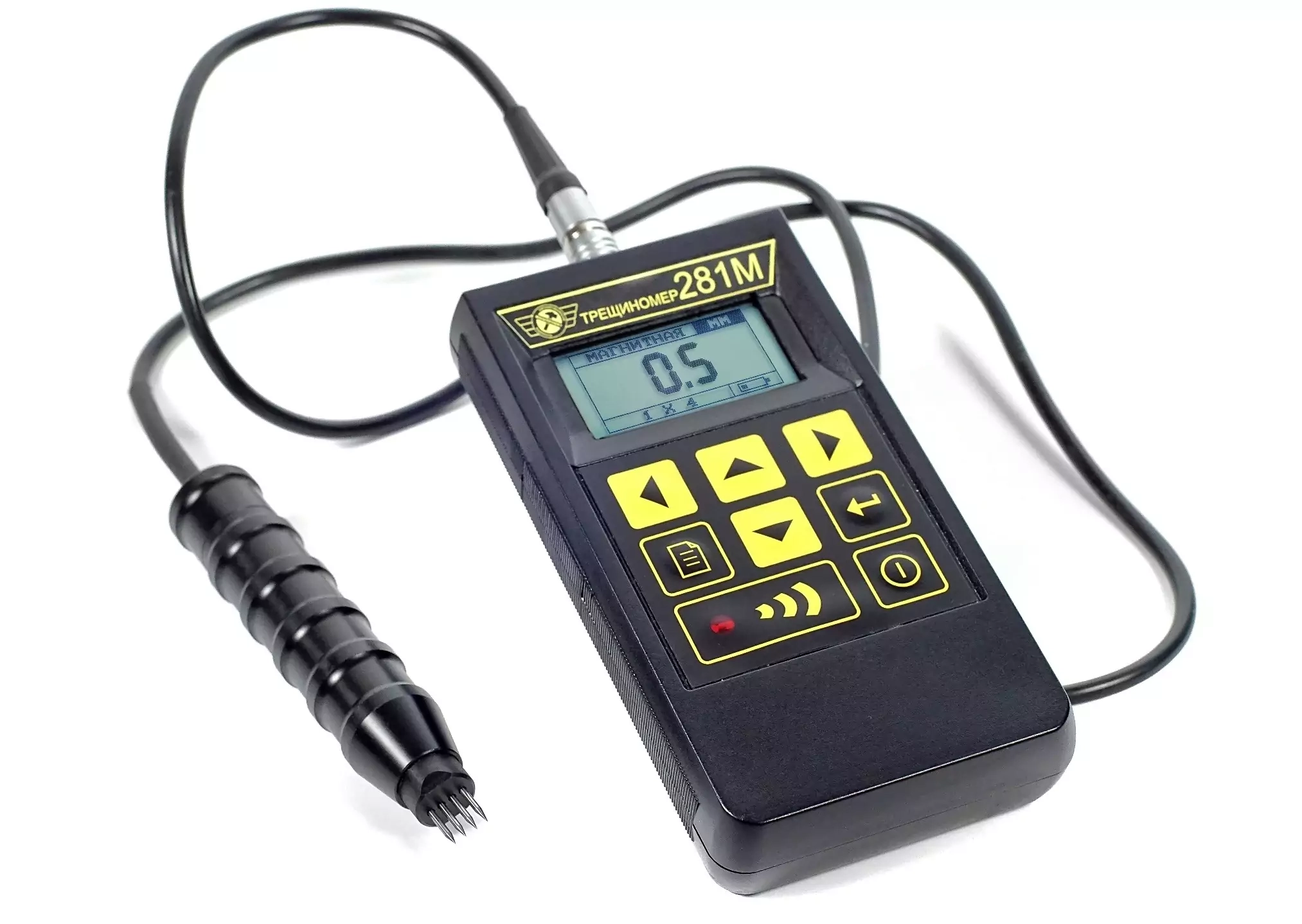

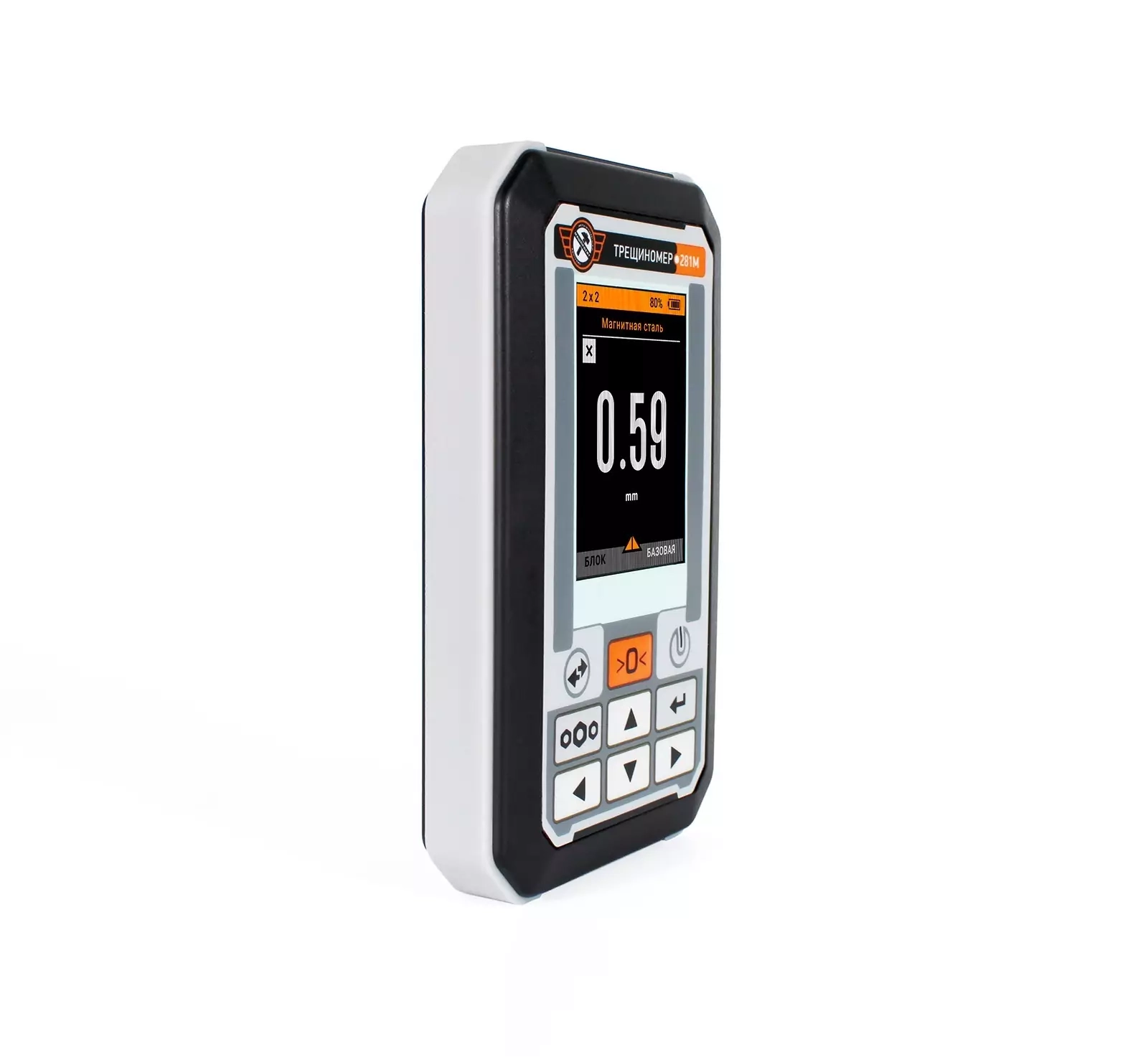

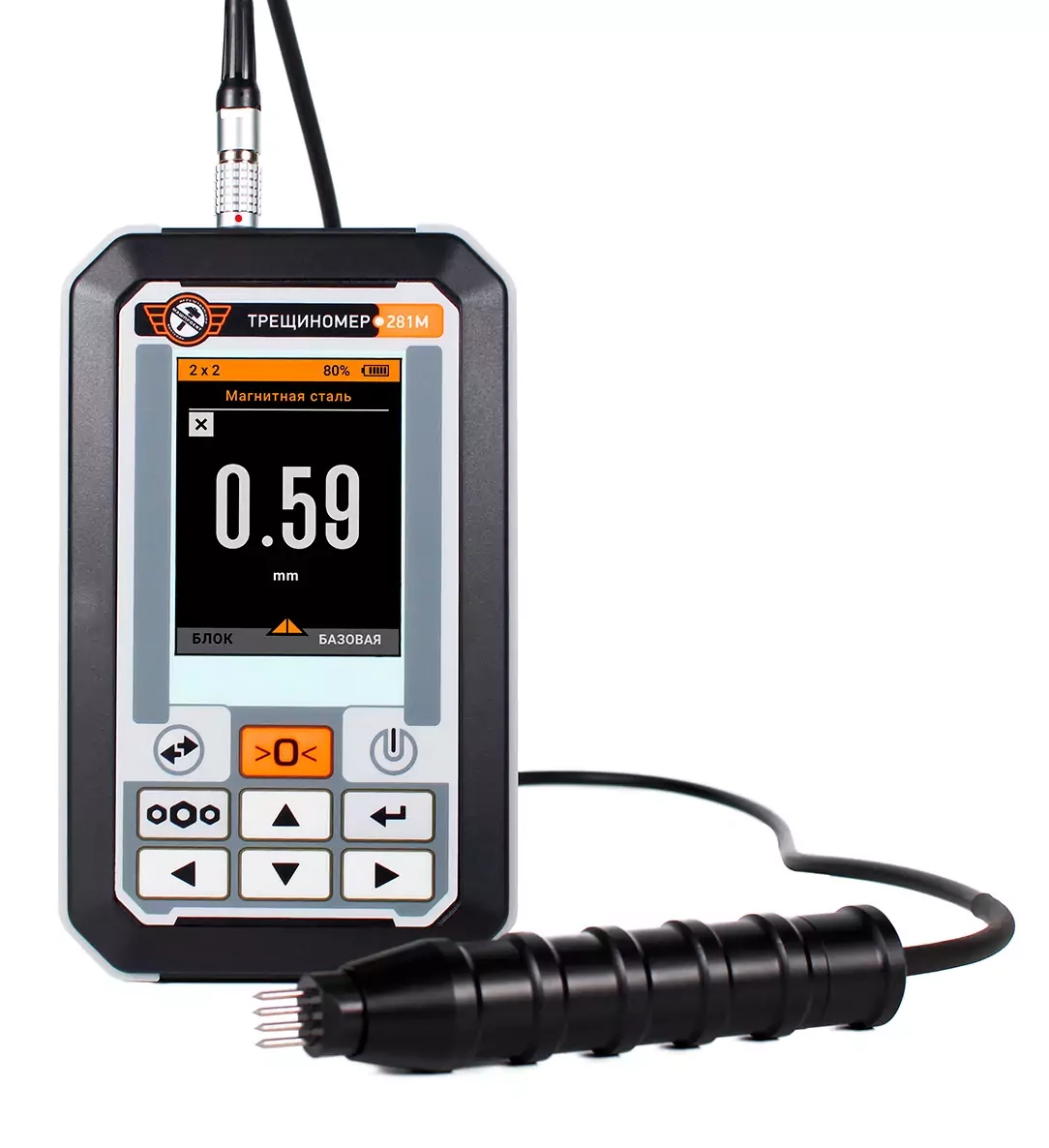

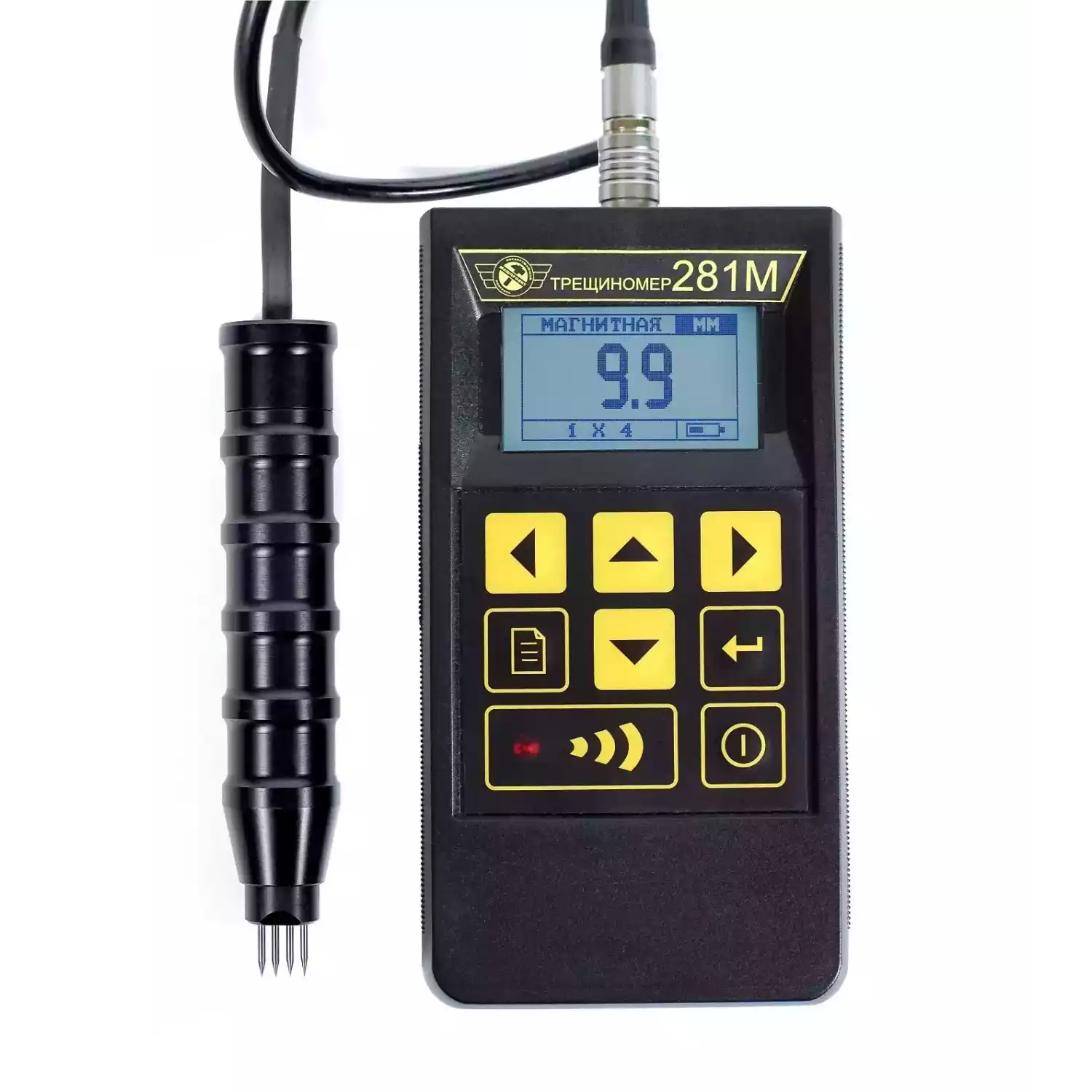

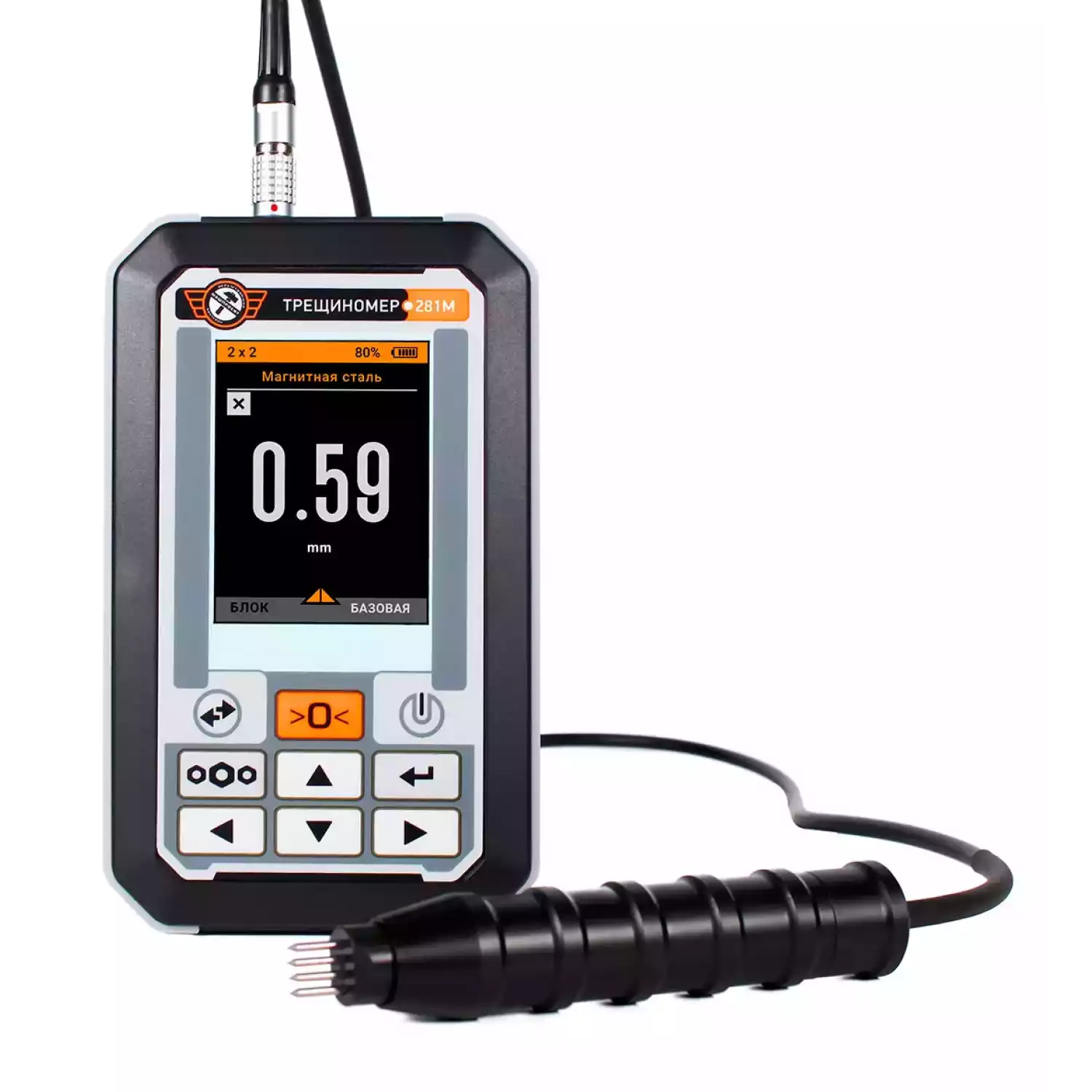

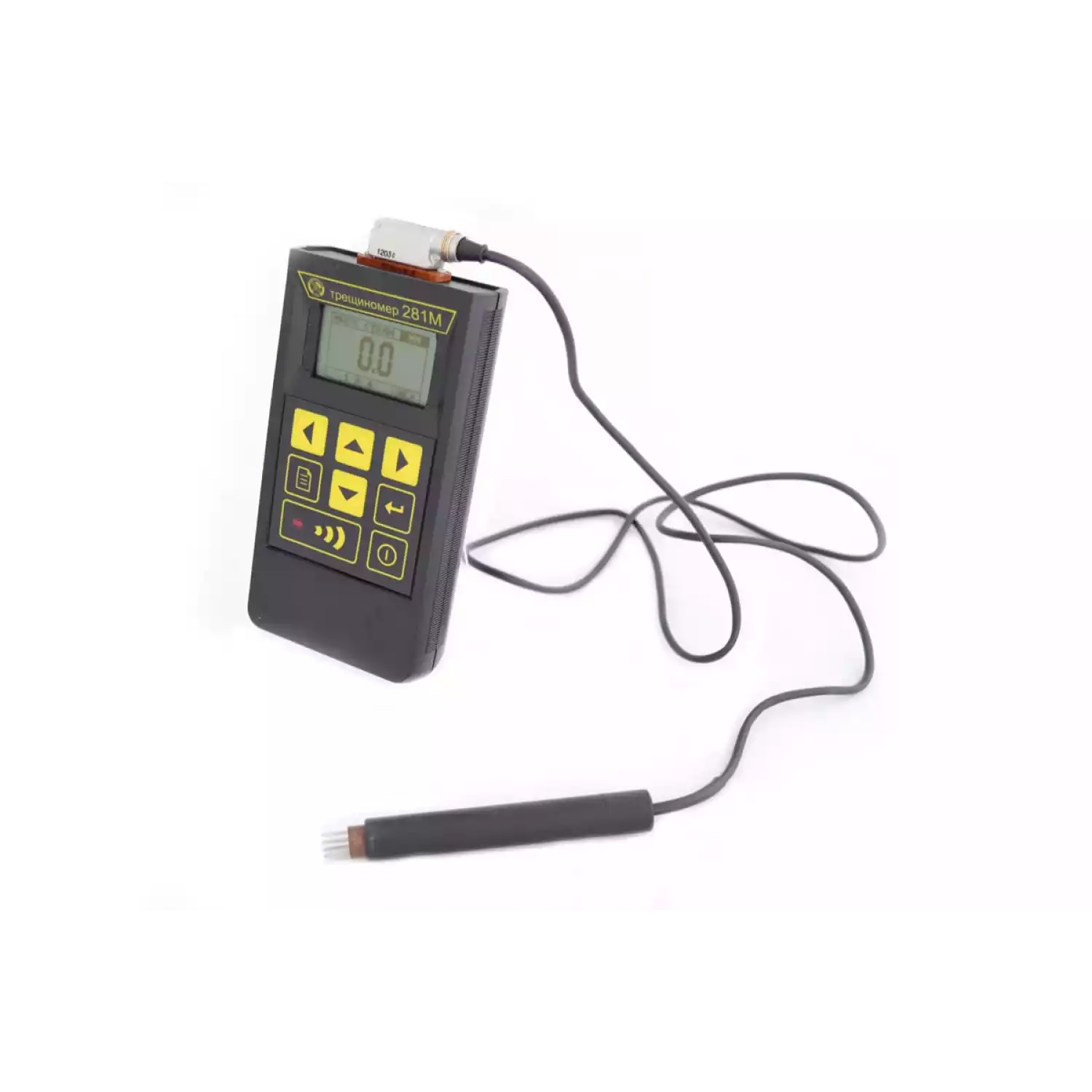

Трещиномер 281М-С производства НПП «Машпроект» — это высокоточный прибор, предназначенный для измерений глубины дефектов в виде трещин на поверхности деталей из металлов. Прибор обеспечивает измерение глубины трещин, выходящих на поверхность изделий изготовленных из ферромагнитный, неферромагнитных материалов и из алюминия.
Номер в госреестре средств измерений 92789-24.

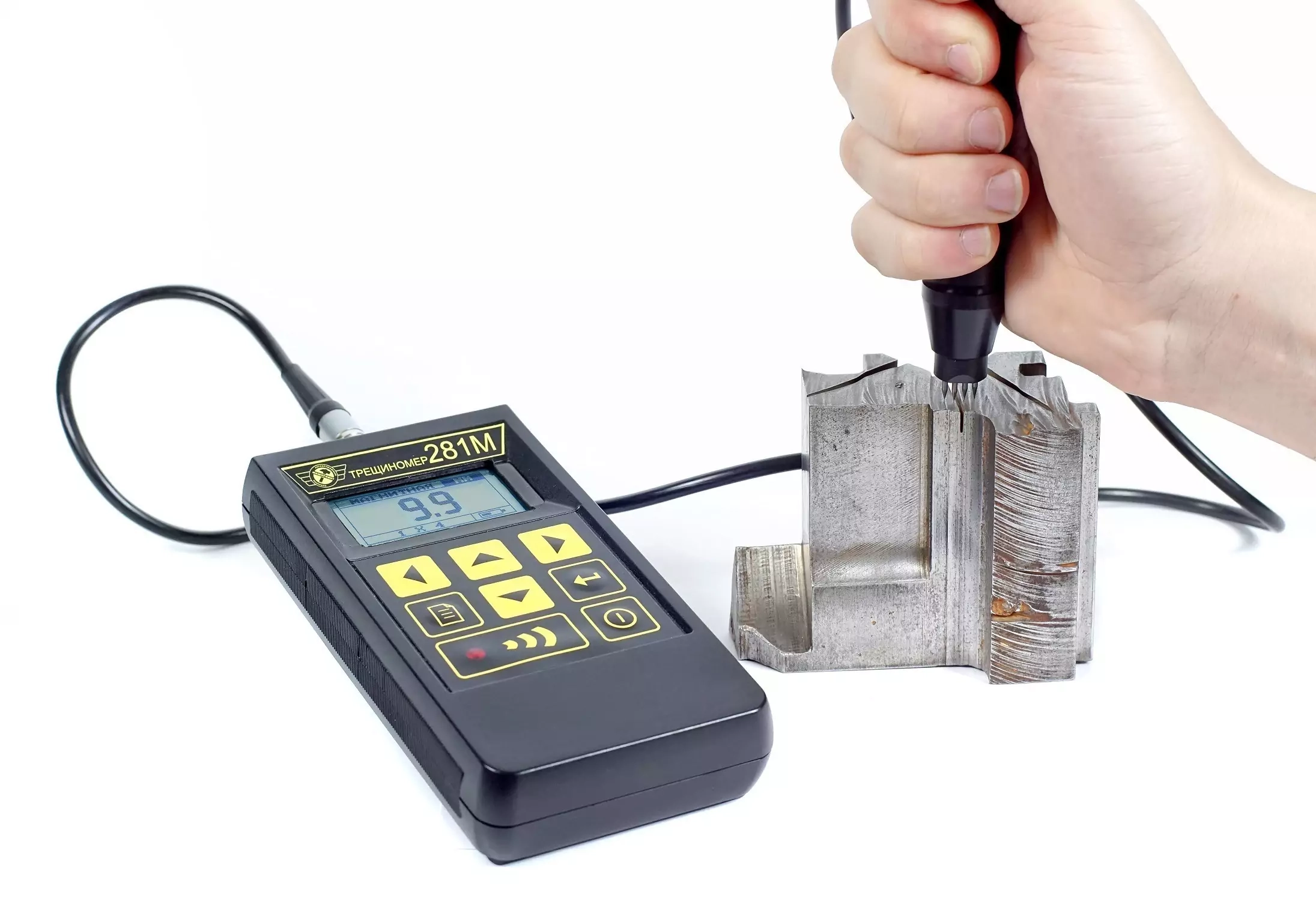

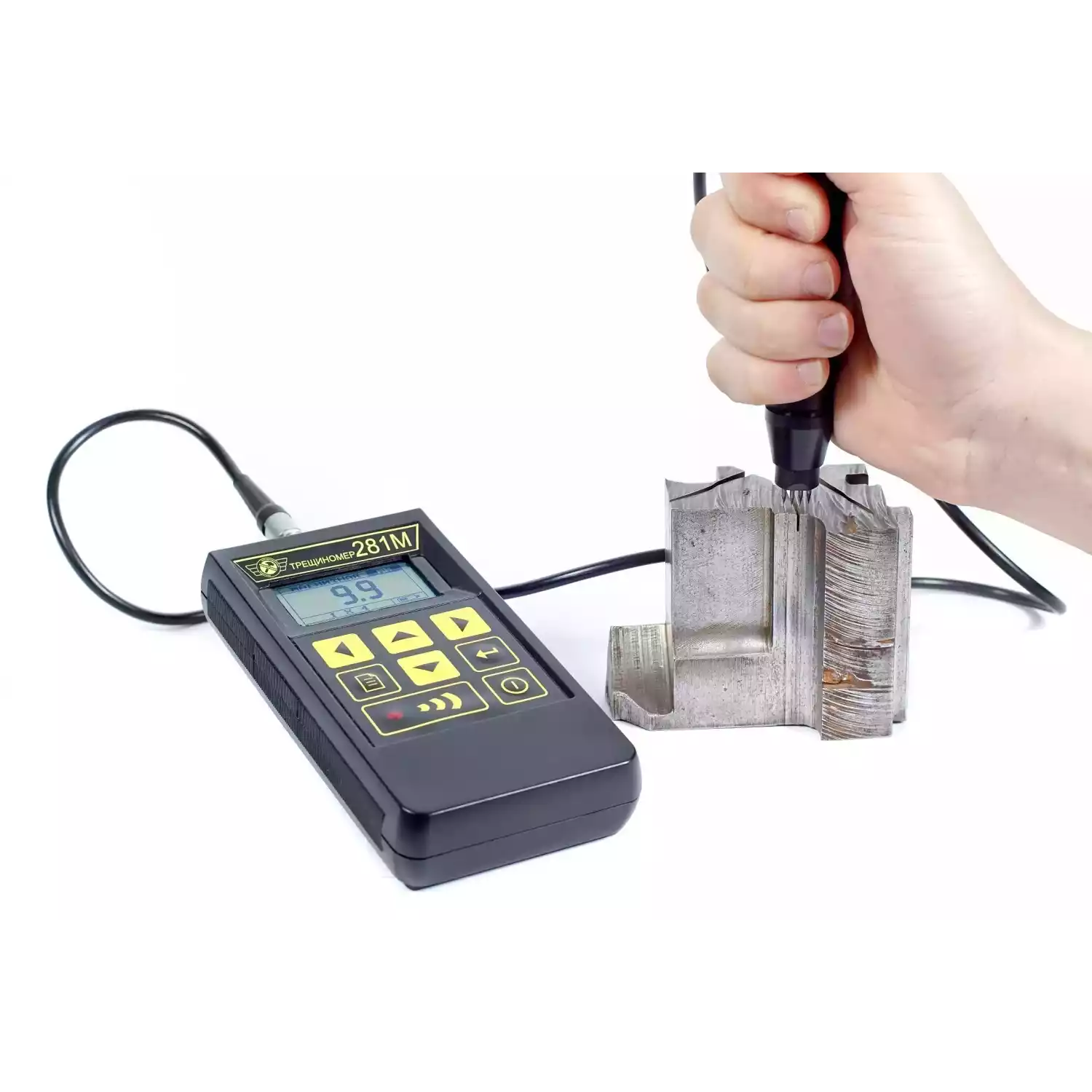

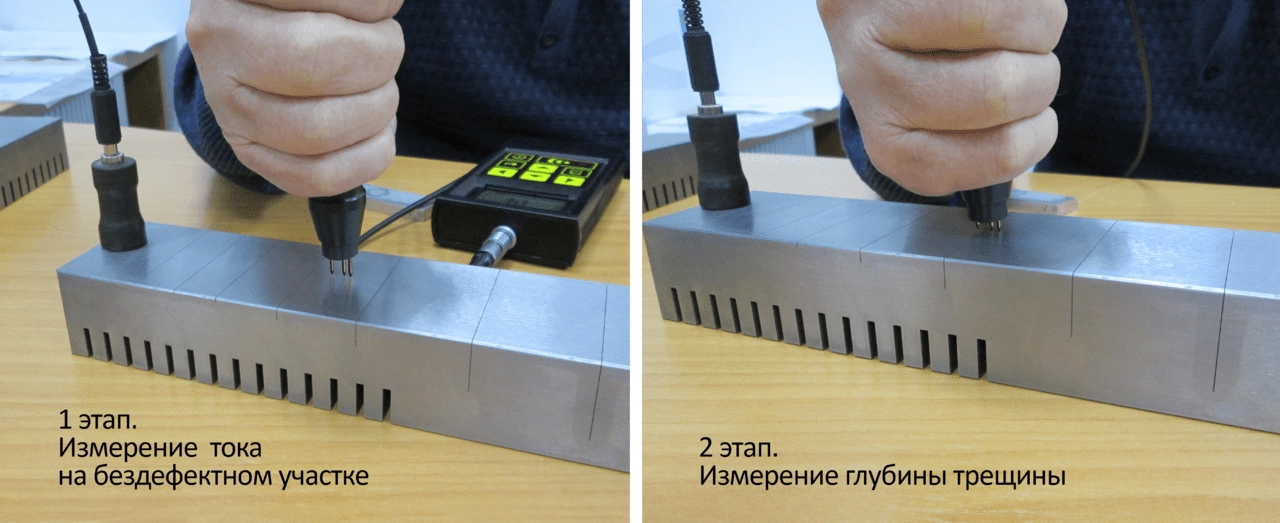

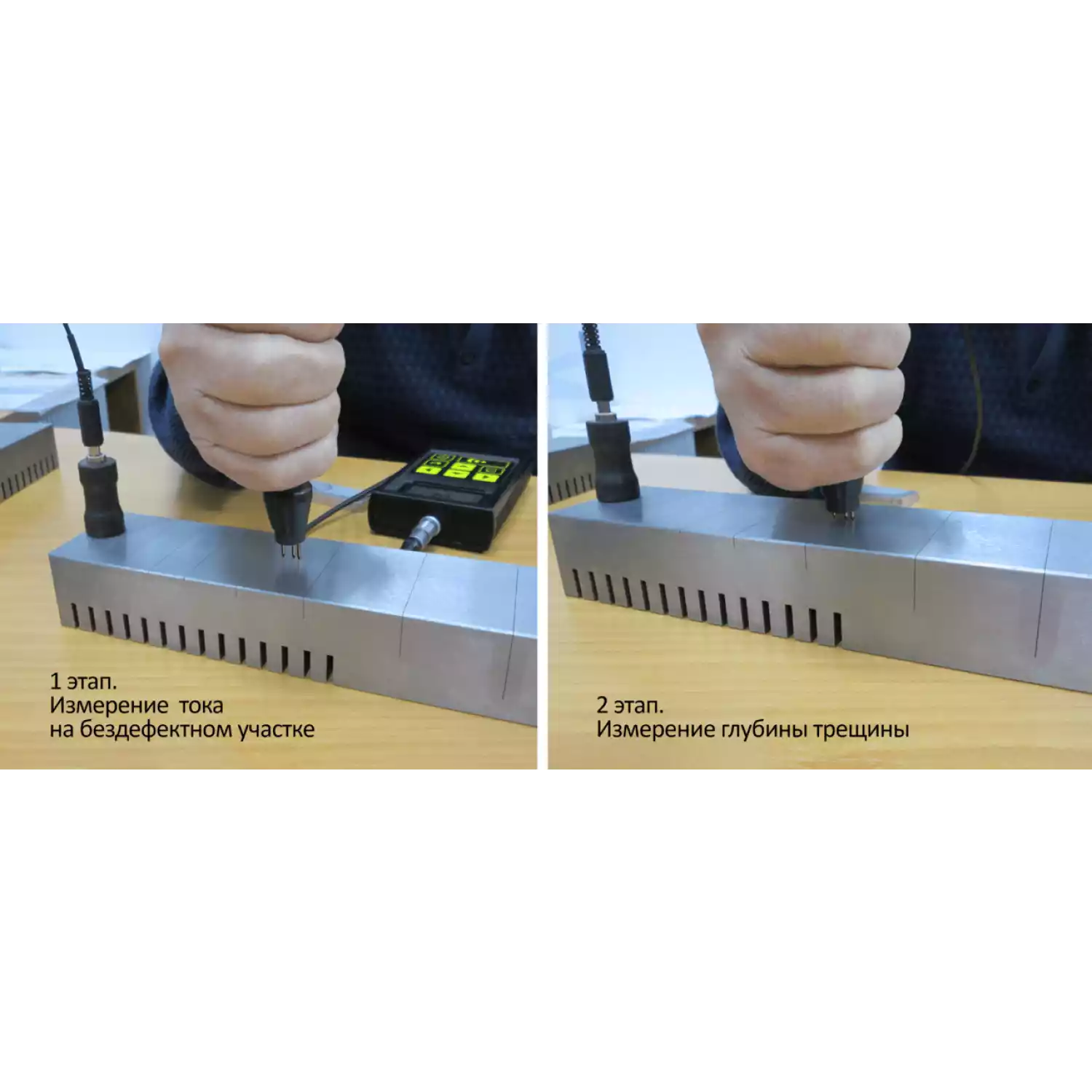

В трещиномере реализуется электропотенциальный метод на переменном токе, который позволяет оперативно и точно измерить глубину трещины от 0,5 до 100мм. С помощью токовых электродов в области измеряемого дефекта пропускается постоянный ток частотой 1 кГц. С помощью приемных электродов и электронного блока определяется напряжение, возникающее в результате прохождения тока по стенкам дефекта, которое пропорционально глубине дефекта.
Особенно эффективно применение прибора совместно с производительными методами выявления трещин: магнитопорошковым, вихретоковым, капиллярным и другими.
— валы, валки, прокатные станы;
— трубы, трубопроводы, нефте-газопроводы;
— сосуды давления;
— объекты энергетического производства;
— детали конструкций, машин и механизмов.

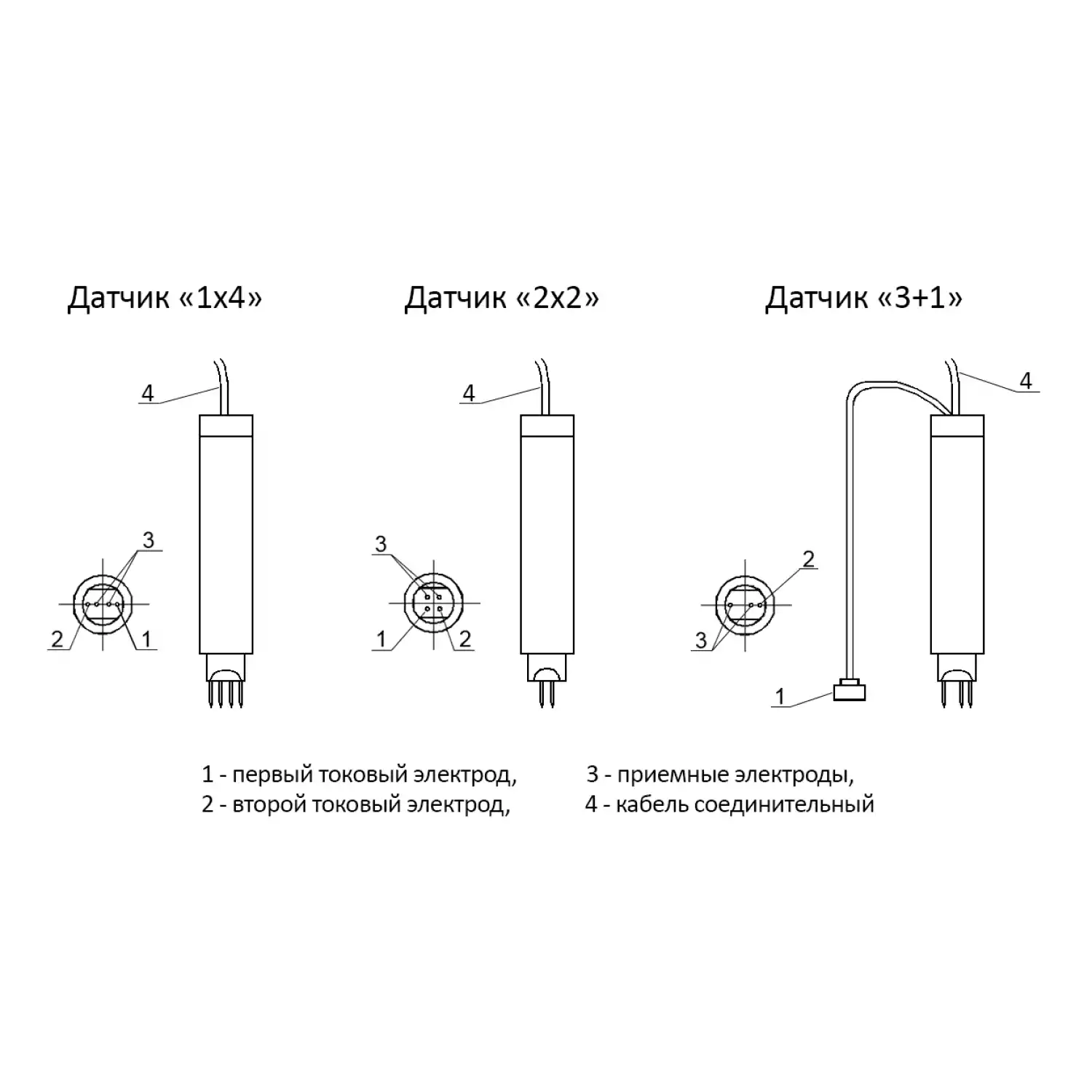

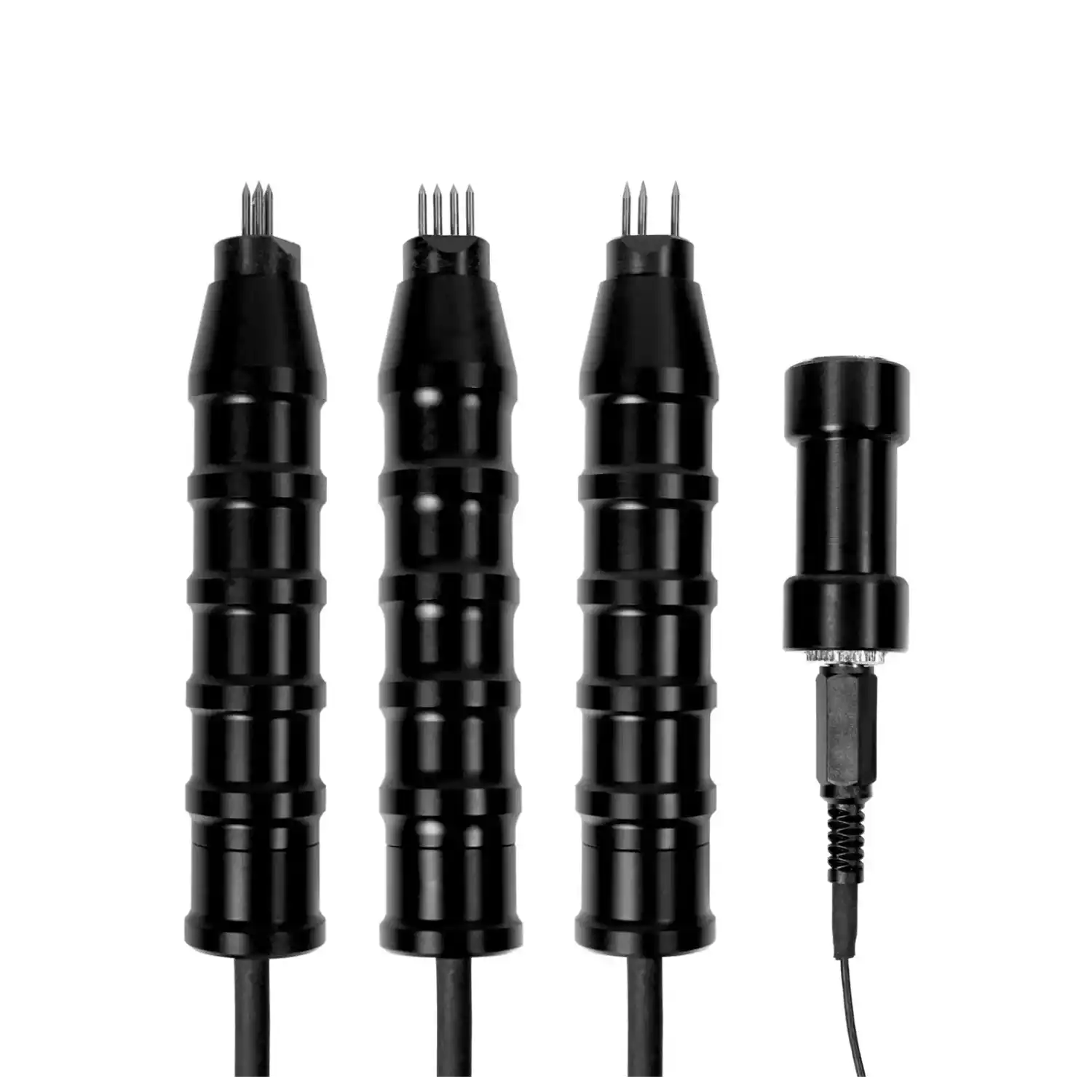

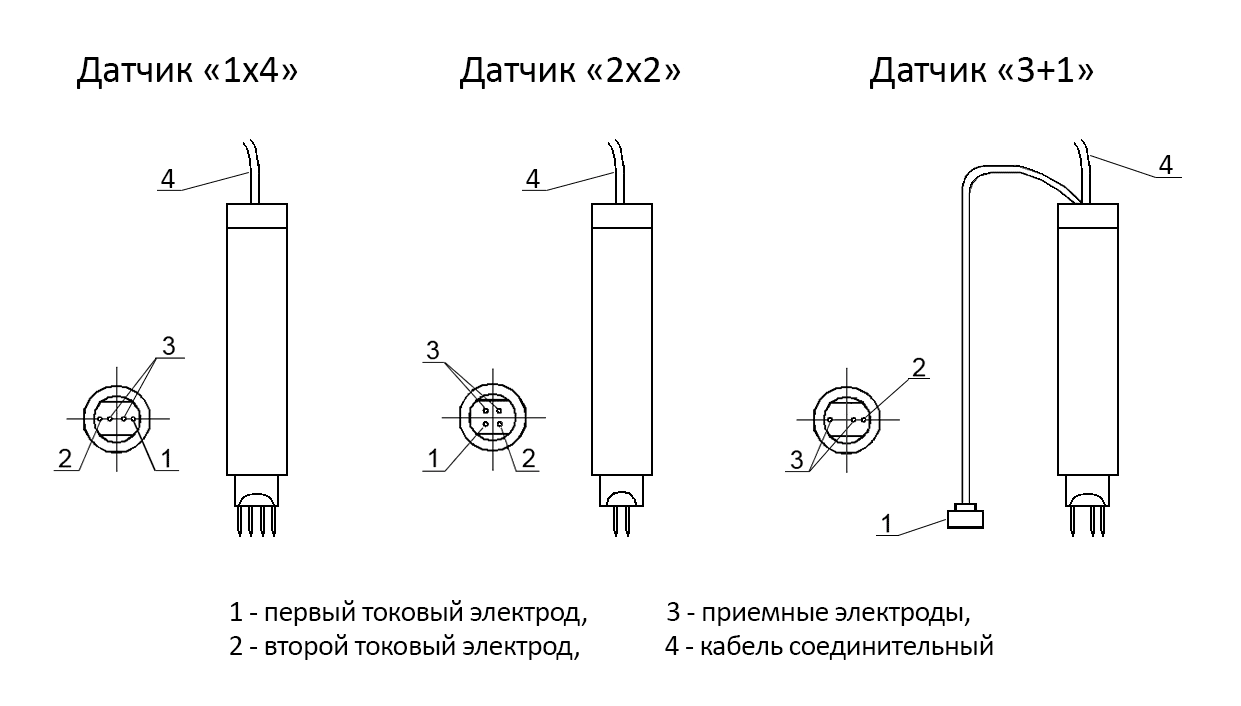

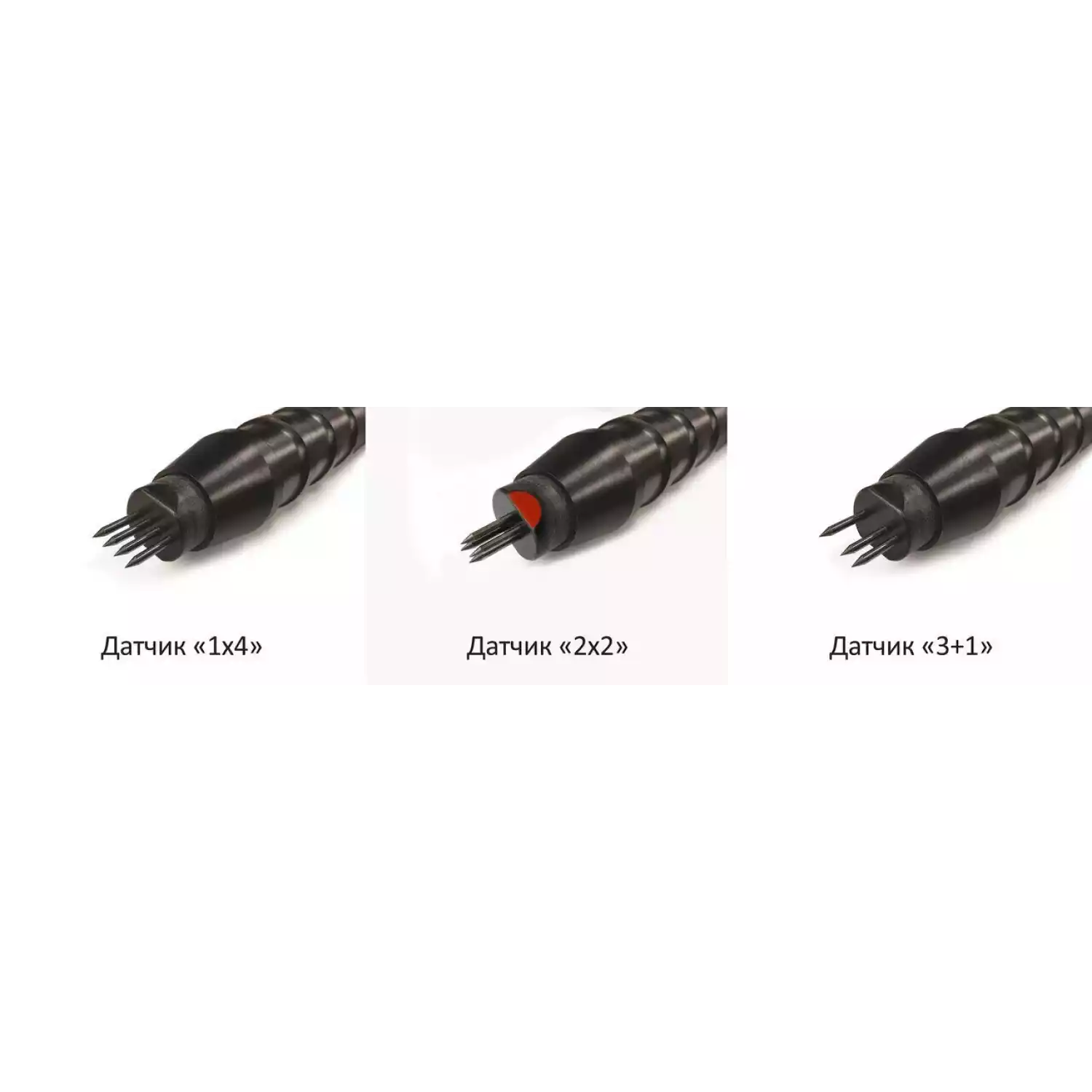

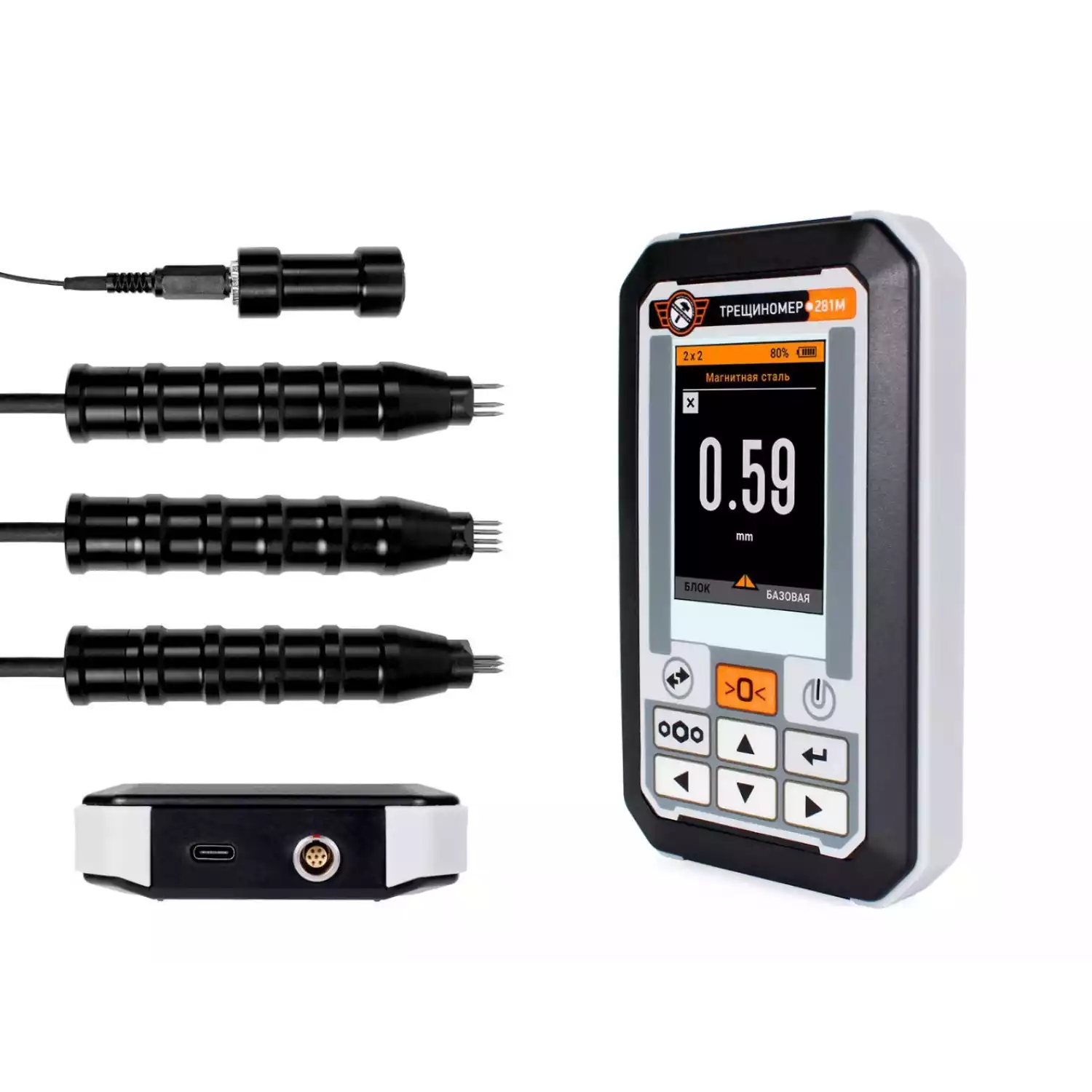

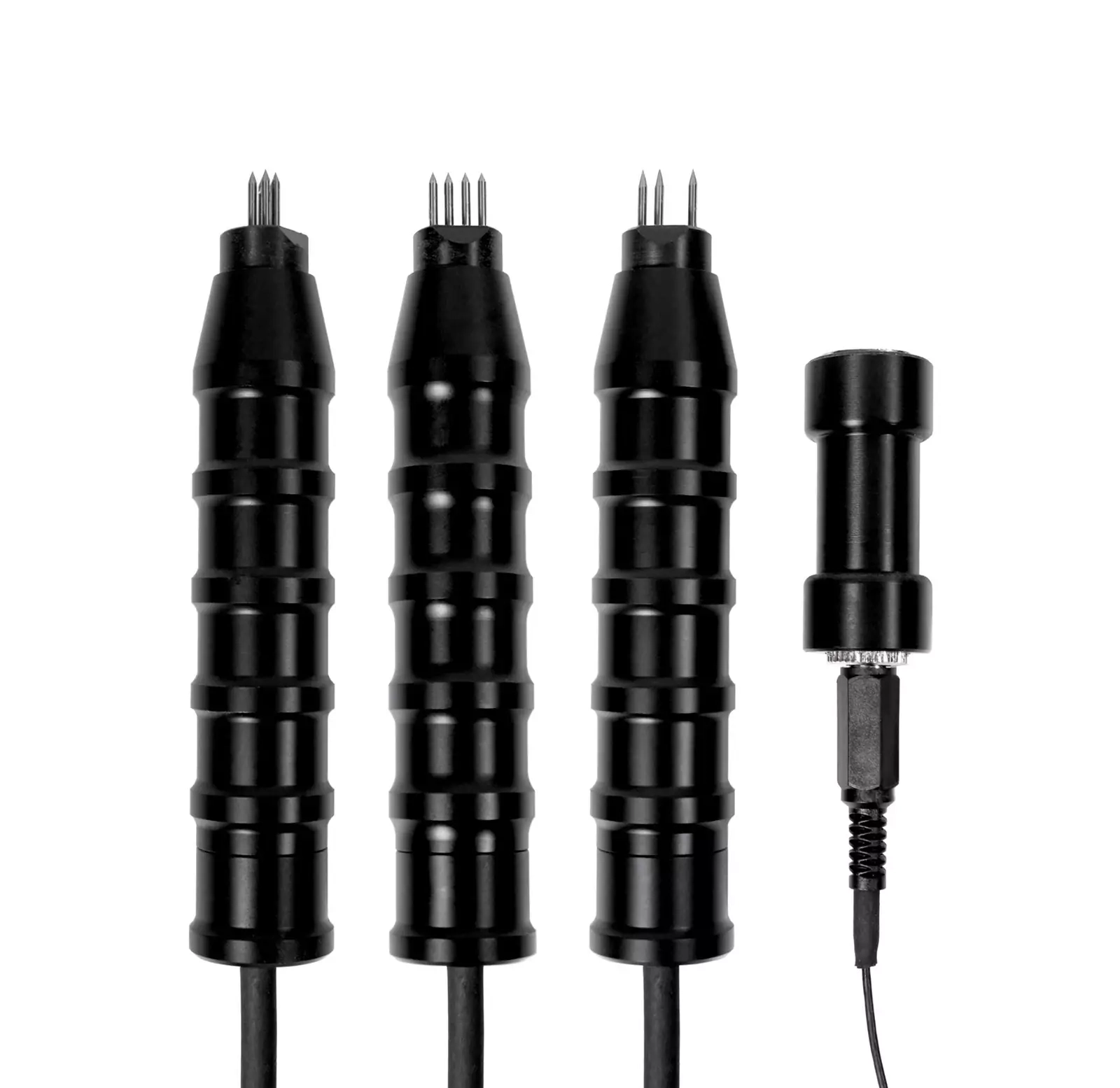

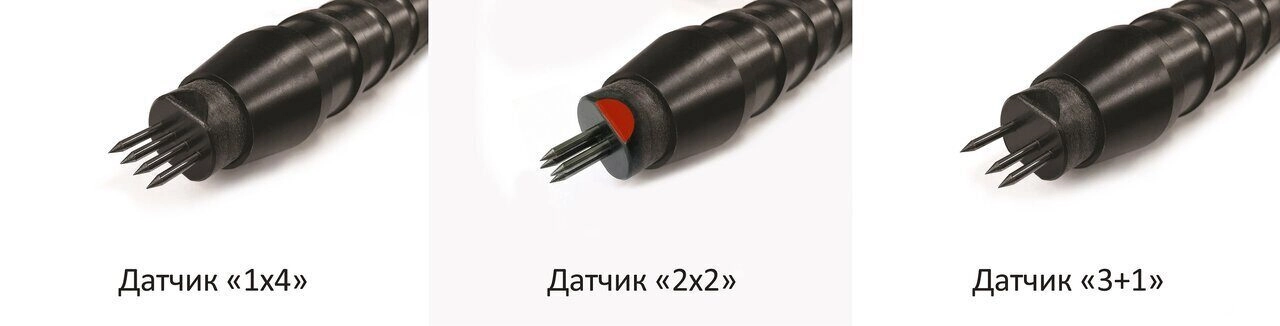

| Схема преобразователя | Тип | Конструкция | Диапазон показаний глубины трещин | Особенности |
 |
«1х4» | 4 электрода размещены в 1 ряд | от 0,5 до 100 мм | Наиболее универсальный преобразователь. Входит в штатный комплект поставки. |
 |
«2х2» | 4 электрода размещены в 2 ряда | от 0,5 до 100 мм | Предназначен для работы в труднодоступных местах (тонкие валы, галтельные переходы); работа на поверхности с близким расположением трещин. |
 |
«3+1» |
4 электрода: — 3 размещены в 1 ряд |
от 0,5 до 100 мм | Преобразователь с выносным токовым электродом. Контроль изделий из ферромагнитных материалов (стали, чугуны). Чаще применяется для контроля глубоких трещин. |
Трещиномер 281М-С соответствует требованиям технического регламента таможенного союза — ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Система менеджмента качества применительно к производству приборов и преобразователей на предприятии «Машпроект» соответствует требованиям ГОСТ Р ИСО 001-2015 (ISO 9001:2015). Номер ГРСИ РФ 92789-24.
| Параметры | Значения |
| Диапазон измерения глубины трещин
преобразователь 1*4 преобразователь 2*2 преобразователь 3+1 |
от 0,5 до 30 мм от 0,5 до 20 мм от 0,5 до 30 мм |
| Диапазон показаний глубины трещин | до 100 мм |
| Погрешность измерений | ± (0,2 + 0,1×h) где h-глубина трещины |
| Максимальное раскрытие трещины | до 3,5 мм в зависимости от конструкции датчика |
| Минимальная протяженность трещины | 5 глубин трещин, не менее 3 мм |
| Радиус кривизны контролируемых поверхностей, выпуклой и вогнутой | не менее 4 мм |
| Аккумулятор | Литий-полимерный (Li-Pol) 2300 мАч, 3.7В |
| Цветной дисплей | есть |
| Автоматическое выключение прибора | есть |
| Размеры электронного блока, не более | 150х80х30 мм |
| Масса прибора | не более 400 г |
| Размеры преобразователя, не более | 200х40 мм |
| Диапазон рабочих температур | -5 … +40 °С |
| Гарантийный срок обслуживания | 12 месяцев с даты продажи, но не более 15 месяцев с даты выпуска |
| Параметры | Значения |
| Диапазон измерения глубины трещин | 0,5 — 30 мм |
| Диапазон показаний глубины трещин | от 0,5 до 100 мм |
| Погрешность измерений | +(0,1h+0,2 мм), где h-глубина трещины |
| Максимальное раскрытие трещины | до 3,5 мм в зависимости от конструкции датчика |
| Минимальная протяженность трещины | 5 глубин трещин, не менее 3 мм |
| Радиус кривизны контролируемых поверхностей, выпуклой и вогнутой | не менее 4 мм |
| Питание | аккумулятор емкостью 3,6 В и не менее 1,1 А.ч |
| Подсветка дисплея | есть |
| Автоматическое выключение прибора | есть |
| Размеры электронного блока | 150х80х30 мм |
| Масса прибора | не более 400 г |
| Размеры преобразователя | 120х22 мм |
| Диапазон рабочих температур | +5 … +40 °С |
| Гарантийный срок обслуживания |
12 месяцев с даты продажи, но не более 15 месяцев с даты выпуска |
Оформить покупку в интернет-магазине. Вам необходимо добавить продукцию в электронную корзину, заполнить короткую заявку и отправить её нам.
Обратится к специалистам «А3 Инжиниринг». Написать на электронную почту, в WhatsApp, или позвонить по номеру телефона. Указать какая товарная позиция вас интересует, а также количество единиц, и получить счет на оплату.
Посетить наш офис, где можно протестировать продукцию, а после оформить заказ.
Наша компания работает с надёжными курьерскими службами, ответственными транспортными компаниями, что позволяет организовать обслуживание клиентов на высшем уровне. Доставка осуществляется по всей территории РФ, Казахстана и Беларуси.
Вы сами выбираете подходящую компанию для получения товара − «Деловые линии», ПЭК, СДЭК «СПСР-экспресс», DHL, «Курьер Сервис», «Грузовозофф». Стоимость доставки зависит от удалённости пункта назначения от нашего склада.
Пункт выдачи СДЕК в г. Москва: Нагорный проезд д.7 стр. 1.
Мы принимаем оплату безналичным способом. Вам необходимо осуществить перевод средств на расчётный счёт нашей компании. Все документы будут подготовлены максимально быстро − за 60-90 минут.

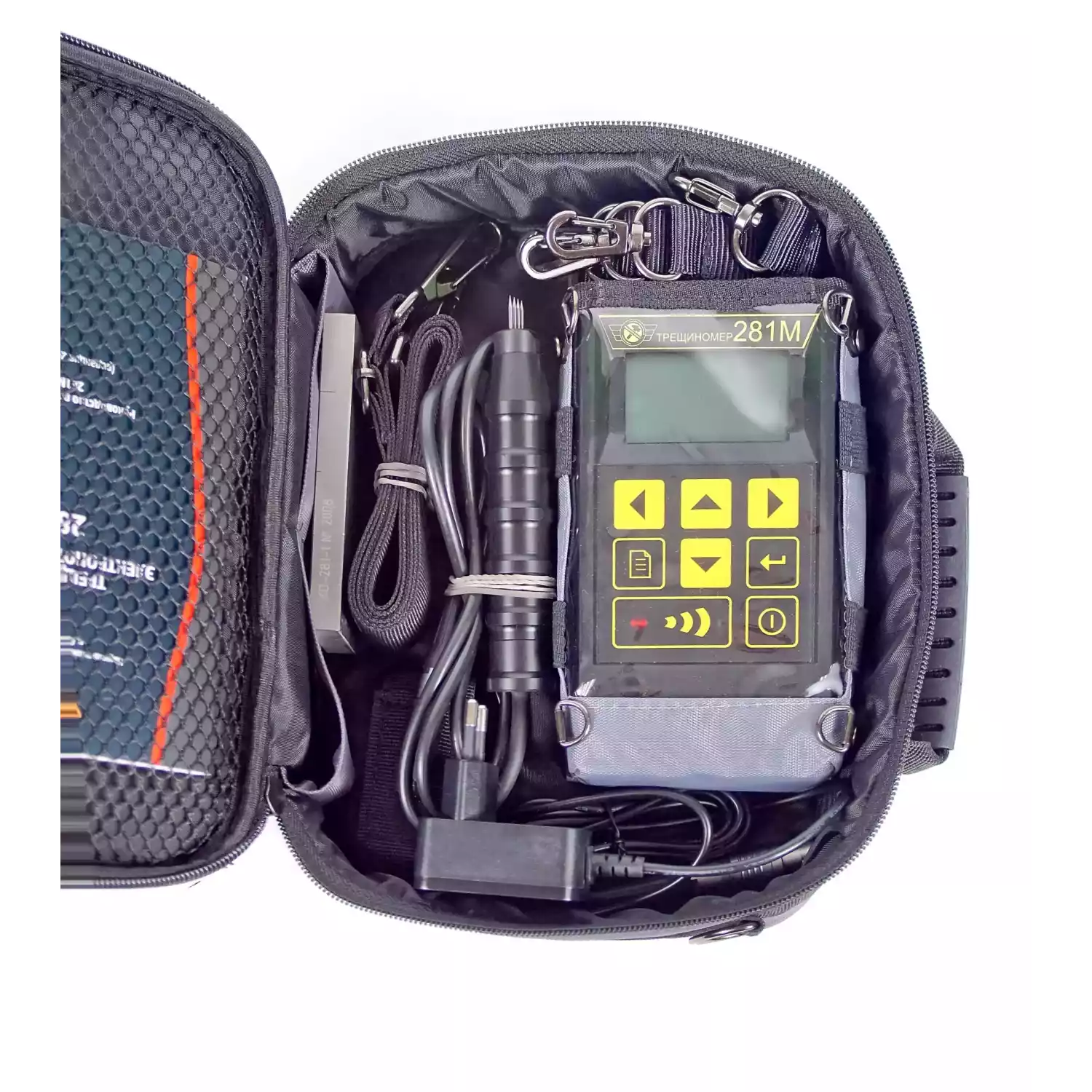

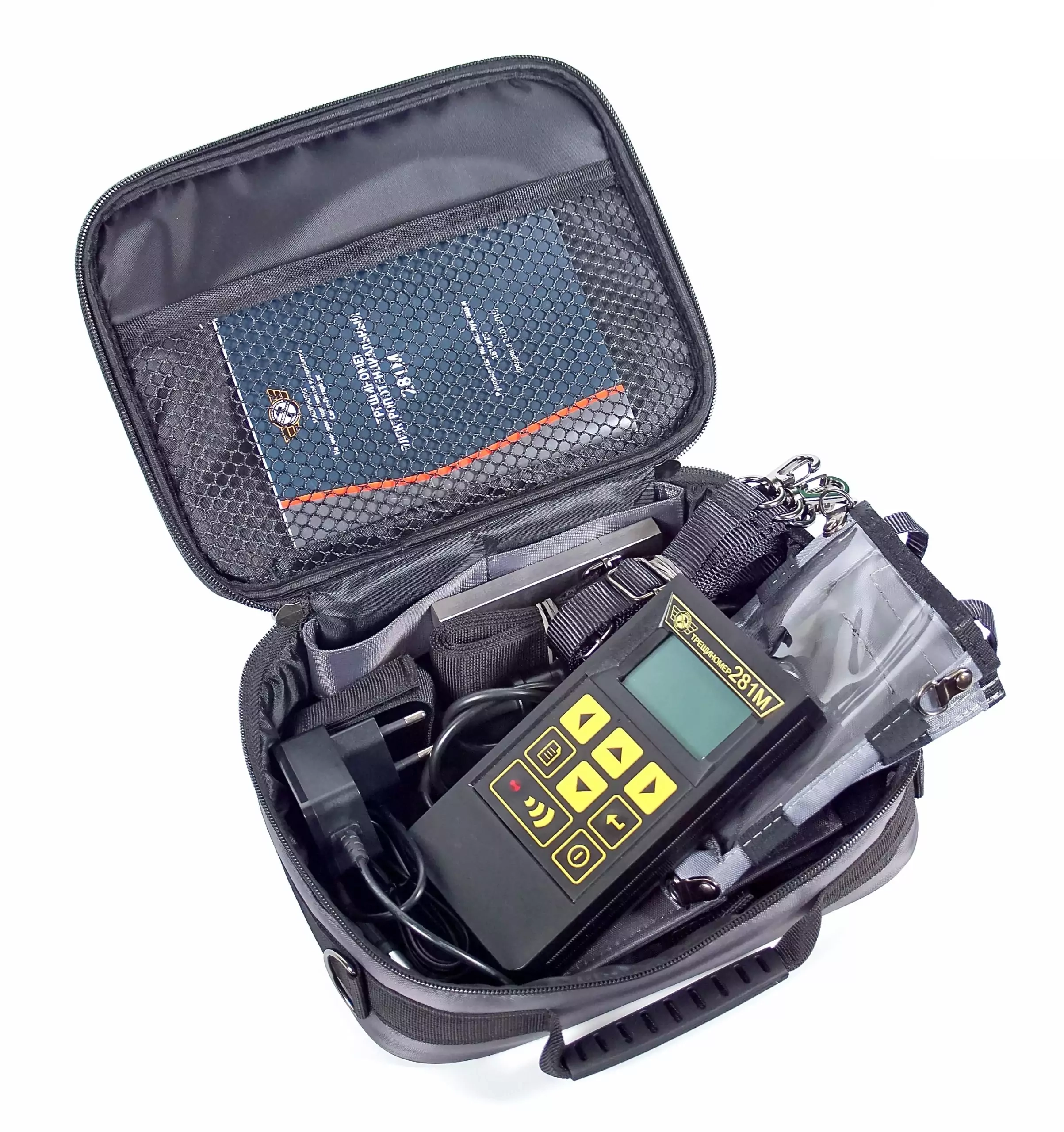

Вместе с продукцией вы получаете:
