В наличии
Артикул: 755316

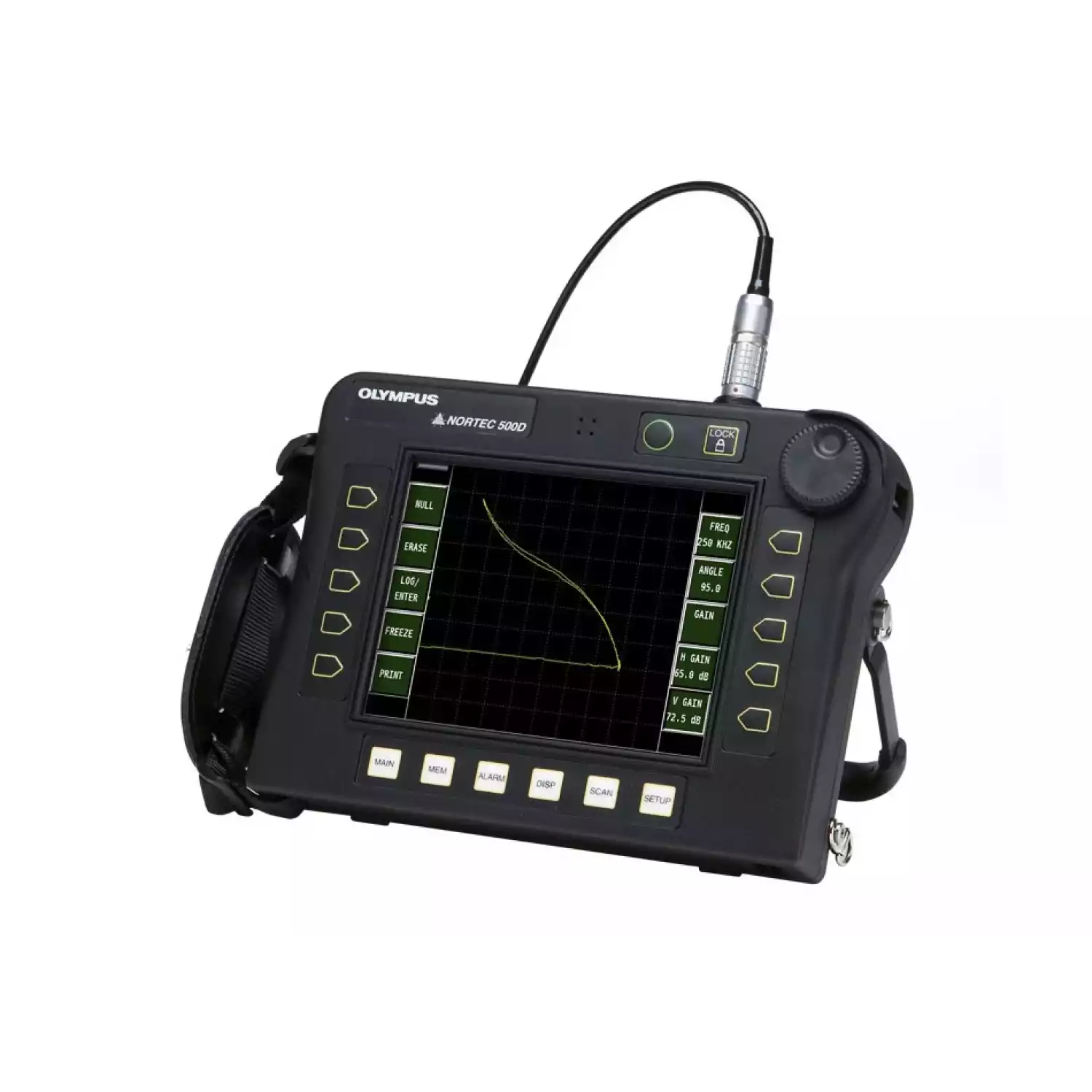

Вихретоковый дефектоскоп Nortec 500 - OLYMPUS

Вихретоковый дефектоскоп Nortec 500 оснащён большим полноцветным VGA-дисплеем с высокой точностью отображения результатов контроля. Он обладает множеством функций контроля и функционирует от разных источников питания. Серия Nortec 500 превосходит предыдущую серию вихретоковых приборов NORTEC и включает три конфигурации Nortec 500, Nortec 500S и Nortec 500D. В каждой конфигурации вихретоковый дефектоскоп NORTEC имеет цифровые интерфейсы, увеличенное разрешение и уменьшенный уровень шумов.
Цена по запросу

Описание Вихретоковый дефектоскоп Nortec 500

Внимание! Прибор Nortec 500 больше не выпускается. Замена вихретоковый дефектоскоп Nortec 600.



Тип оборудования: вихретоковый дефектоскоп

Производитель: Olympus, США

Серия: Nortec 500

Модели: Nortec 500, Nortec 500S и Nortec 500D

Описание: Переносной вихретоковый прибор для поиска трещин в металле

Серия вихретоковых дефектоскопов Nortec 500 превосходит предыдущую серию вихретоковых приборов NORTEC и также имеет три конфигурации - вихретоковый дефектоскоп Nortec 500, Nortec 500S и Nortec 500D.
Каждой конфигурация вихретокового дефектоскопа NORTEC 500 имеет цифровые интерфейсы, увеличенное разрешение и уменьшенный уровень шумов.

Отличительные особенности вихретокового дефектоскопа Nortec 500

  • Встроенные балансные катушки позволяют использовать недорогие абсолютные датчики без внешних адаптеров балансных катушек.
  • Встроенный предусилитель даёт при необходимости дополнительное усиление при решении сложных задач.
  • Наличие VGA выхода даёт возможность работы, не оглядываясь постоянно на экран самого прибора.
  • Опция дистанционного обнуления позволяет обнулить датчик и очистить экран с помощью управления на самом датчике.
  • Если вес очень критичен, уменьшенные аккумуляторы «облегчают» прибор до 1,2 кг, без ущерба разрешению и размеру экрана.

Модификации вихретоковых дефектоскопов серии Nortec 500

  • Вихретоковый дефектоскоп Nortec 500 предоставляет возможность базового одночастотного контроля и вывода результатов на внешние устройства.
  • Вихретоковый дефектоскоп Nortec 500S имеет те же возможности, что и Nortec 500,плюс поддержка вращающихся сканеров, измерение проводимости и толщин непроводящих покрытий.
  • Вихретоковый дефектоскоп Nortec 500D имеет те же возможности, что и Nortec 500S , плюс возможность одновременного контроля двумя частотами.

Технические характеристики вихретокового дефектоскопа Nortec 500

  • Диапазон Частот: 50Гц-12МГц
  • Усиление: 0-90 dBс шагом 0.1 dB Горизонтальное и вертикальное усиление могут быть настроены отдельно или вместе.
  • Фазовращение: 0° - 359°, шаг 1°
  • Развёртка: Настраиваемая от 0.005 - 4 секунд на деление
  • ВЧ-фильтр: 10 - 500 Гц и широкополосный
  • НЧ-фильтр: Откл., от 2 до 500Гц. 2-х полюсный отклик
  • Встроенный предусилитель: 5X (14 dB) дополнительное усиление
  • Напряжение возбуждения датчика: 2, 6, 12 вольт
  • Изменяемое послесвечение: Послесвечение экрана может изменяться от 0.1 до 5 секунд.
  • Типы датчиков: Абсолютные и дифференциальные, параметрические или трансформаторные. Прибор полностью совместим со всеми датчикамиNORTECPowerLinkTM.
  • Сигнализации: Могут быть установлены на положительную или отрицательную логики.
  • Режимы сигнализации: от 1 до 3-х прямоугольных зон, секторные, амплитудные, проводимости, и толщины покрытий.
  • Память «снимков» экрана: 20 «снимков» экрана могут быть сохранены в памяти прибора, причём, как статичные, так и до 60 секунд в динамике. Кроме того они сохраняются с датой и временем «съёмки».
  • Память настроек: 120 собственных настроек. Дата и время автоматически записываются с каждой настройкой.
  • Вывод на печать: Обеспечивает конфигурируемый пользователем отчёт содержащий снимок экрана, дату и параметры датчика, включая серийный номер (только для датчиков PowerLinkTM)
  • Принтеры: Любой серийный принтер

Входы/Выходы

  • Питание: 2-х штырьковый разъём для зарядки аккумулятора и работы от сети переменного тока
  • Разъём USB: для подключения принтера или компьютера.
  • Разъём датчика: 16-и штырьковый LEMOи BNC
  • Аналоговые выходы: Горизонтальный и вертикальный +/- 5 вольт, 1В на деление для каждого выхода.(4 выхода)
  • Выходы сигнализации: 15-и штырьковый разъём аналогового сигнала и сигнализации
  • VGA Выход: 15-и штырьковый разъём.

Габаритные размеры

  • Размеры: 216 мм x 140 мм x61 мм
  • Вес: от 1.2 до 1.7 кг, в зависимости от конфигурации.
  • Дисплей: 133мм х 99мм, 165мм - диагональ, цветной VGA (640х480 точек).



  • Рабочая температура: -10°C/+ 55 °C
  • Температура хранения: -51°C/+71°C
  • Влажность: от 5 до 95% +/- 5%
  • Рабочая высота: до 4,600 м
  • Питание: разъём для зарядки аккумулятора и работы от сети переменного тока, напряжением от 85 до 240 вольт и частотой от 50 до 60 Гц. Аккумуляторы могут быть заряжены во внешнем зарядном устройстве. Типичное время зарядки около 4 часов.
  • Аккумуляторы:Li-Ion, ёмкостью 2,4 или 8,8 Ач
  • Индикатор заряда аккумулятора: индикатор на дисплее"gasgauge"показывает примерное время работы до разряда. Функция предупреждения о разряде за 10 минут.
  • Время работы от аккумулятора: от 3 до 8 часов. (номинальное, в зависимости от конфигурации).

Проводимость

(Модели Nortec 500Sи Nortec 500D)

Частоты: 60 кГц или 480 кГц Датчики: датчики проводимости NORTEC

Диапазон и точность измерений: От 0.9% до 110% по шкале IACSили от 0.5 до 64 МСМ/м. Точность +/- 0.5% по шкале IACSот 0.9% до 65% и +/- 1.0% от измеренного значения при значениях более 62%. Соответствует или превосходит требования BAC 5651.

Измерение непроводящих покрытий: от 0 до 0.38мм. Точность +/- 0.025мм.

Сканеры

(модели дефектоскоп Nortec 500Sи дефектоскоп Nortec 500D)

Поддержка сканеров: Работает со всеми сканерами NORTECи другими серийно выпускаемыми сканерами.

Дисплей с памятью: Сохраняет до 60 развёрток на отверстие, а также значение расстояния до дефекта от начала сканирования (только сканер PS-5)

Вторая частота

(модель Nortec 500D)

Вторая частота: от 25 Гц до 6 МГц,

2-я частота - выбирается как значение точного деления первой частоты в пропорции 1/2 (F1 < 6МГц), 1/4, 1/8, 1/16, 1/32 .

Дисплей: первая или вторая частота, сумма двух, разница двух, деление экрана пополам с отражением выбранной комбинации частот F1 и F2, и смешанных частот.

НЧ-фильтр: возможен только на основной (F1) частоте.
