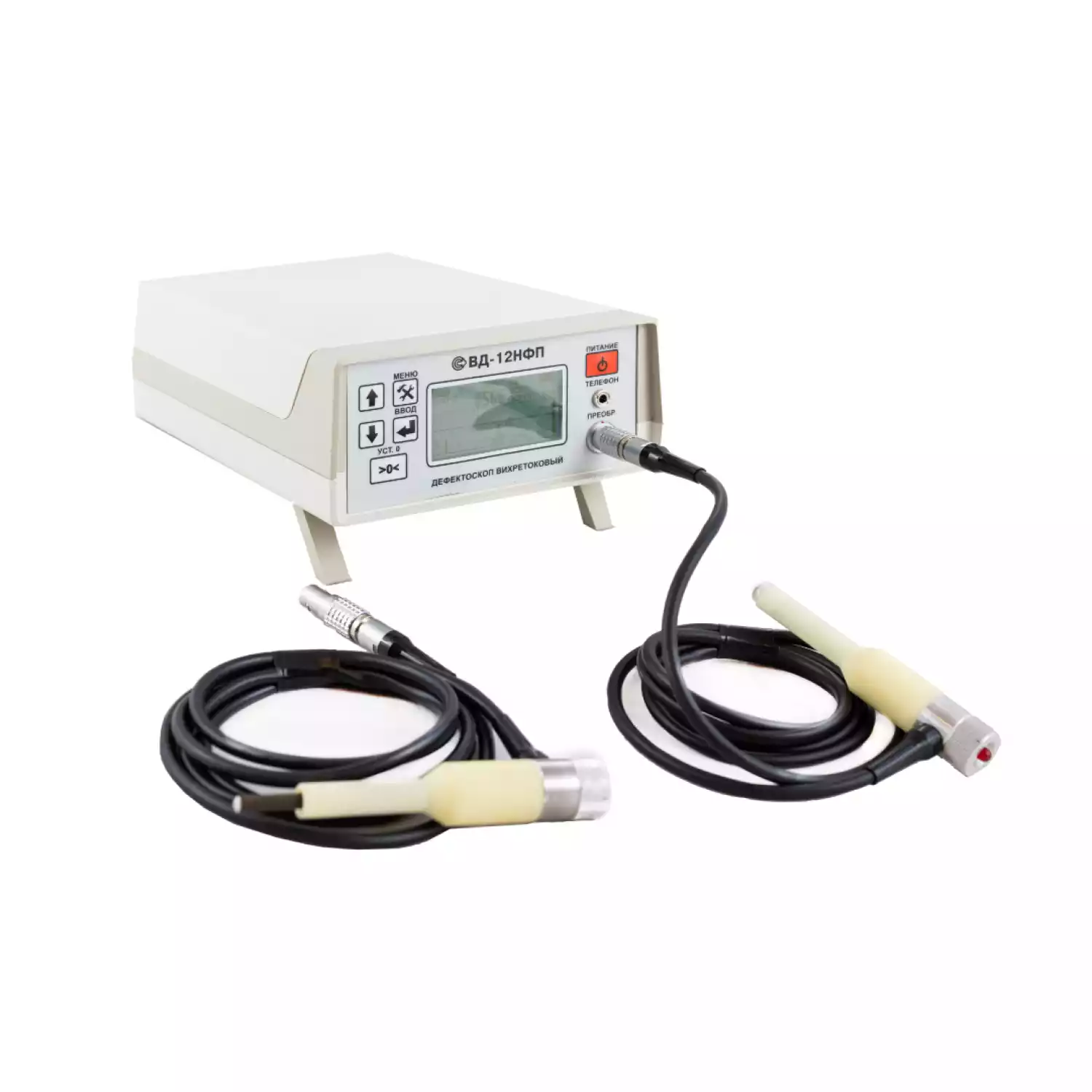

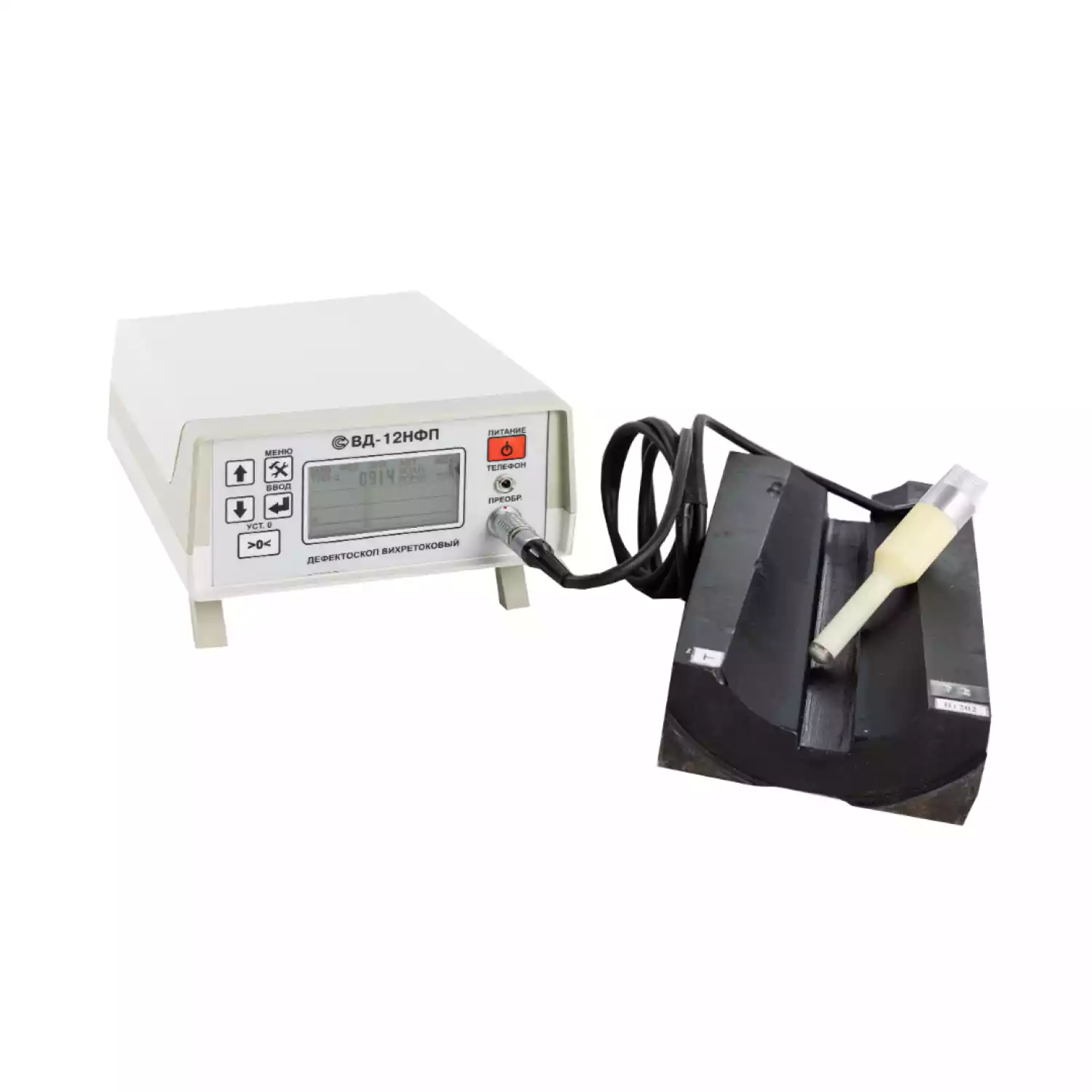

Вихретоковый дефектоскоп ВД-12НФП от производителя позволяет обнаруживать поверхностные дефекты сплошности (трещины) в изделиях из ферромагнитных и немагнитных сталей и сплавов, визуализируя сигнал от нарушения сплошности на дисплее. Конструкция дефектоскопа позволяет с высокой надежностью определять точное местоположение и глубину дефектов даже на шероховатых поверхностях плоской и криволинейной формы, в том числе под слоем коррозии или при наличии защитного покрытия контролируемой зоны изделия толщиной до 3 мм.
Возможно применение дефектоскопа ВД-12НФП для обнаружения поверхностных трещин в металле, в том числе продольных и поперечных трещин сварных швов, на различных предприятиях транспорта, машиностроения и сельского хозяйства, а также в строительстве.
ВД-12НФП используется в локомотивных депо при проведении неразрушающего контроля деталей подвижного состава: дисков вагонных колёс, корпусов автосцепок, боковых рам тележек, надрессорных и соединительных балок, рессор, упорных колец буксовых узлов.
Вихретоковый дефектоскоп ВД-12НФП применяется на предприятиях нефтегазодобычи для контроля качества насосно-компрессорных труб, насосных штанг, магистральных газопроводов.
Поставляется в комплекте с двумя преобразователями для контроля изделий из металлов и сплавов в различных условиях.
Выбор нужного преобразователя зависит от магнитных свойств материала. Для контроля деталей с пазами предлагается преобразователь с наклонным наконечником.
Порог чувствительности дефектоскопа – минимальная глубина обнаруживаемого поверхностного протяженного искусственного дефекта в виде риски на ОИД – соответствует данным таблицы
|
Материал образца |
|
Порог чувствительности, мм |
|
Ферромагнитный |
При шероховатости поверхности контроля не более |
Ra 1,25 Rz 320 |
|
Глубина ИД |
|
0,5±0,05 3,0±0,1 |
|
Ширина ИД |
|
0,05…0,15 0,1…0,3 |
|
Немагнитный |
При шероховатости поверхности контроля не более |
Ra 1,25 Rz 160 |
|
Глубина ИД |
|
0,5±0,05 1,5±0,1 |
|
Ширина ИД |
|
0,05…0,15 0,05…0,15 |
|
Материал изделия |
Максимальный рабочий зазор, для преобразователя |
|||
|
|
Иа5.125.031 тип 1 |
Иа5.125.030 тип 2 |
Иа5.125.031-01 тип 3 |
Иа5.125.041 тип Н |
|
Ферромагнитный |
0,5 мм |
3 мм |
- |
0,5 |
|
Немагнитный |
- |
- |
0,2 мм |
- |
|
Предел допускаемой абсолютной погрешности оценки степени опасности (глубины) дефекта в диапазоне глубин от 0,5 до 3,0 мм не более: |
D=±(0,1+0,3X) |
|
Электропитание |
от 4-х аккумуляторов типа АА напряжением 1,2 В |
|
Скорость сканирования изделия |
0,02….0,1 м/c |
|
Частота тока возбуждения преобразователя |
70 ± 5 кГц |
|
Время установления рабочего режима не более |
1 мин. |
|
Продолжительность непрерывной работы не менее |
8 ч |
|
Общий объем памяти |
32768 байт |
|
Максимальное количество ячеек памяти |
120 |
|
Связь с персональным компьютером |
по радиоканалу Bluetooth |
|
Диапазон рабочих температур |
от -100С до +400С |
|
Относительная влажность при температуре +250 C |
80% |
|
Степень защиты от проникновения твердых тел и воды |
IP30 |
|
Габаритные размеры: · Электронного блока (Д X Ш X Г) · Преобразователей (Диаметр X Длина) |
190 мм х150 мм х70 мм
Иа5.125.030 - 20 мм x 105 мм Иа5.125.031 (с защитным колпачком) - 20 мм x 130 мм Иа5.125.031-01 (с защитным колпачком) - 20 мм x 130 мм Иа5.125.041 - 20 мм x 140 мм |
|
Масса электронного блока (с элементами питания) |
0,9 кг |
|
Масса преобразователя (любого) |
0,1 кг |
