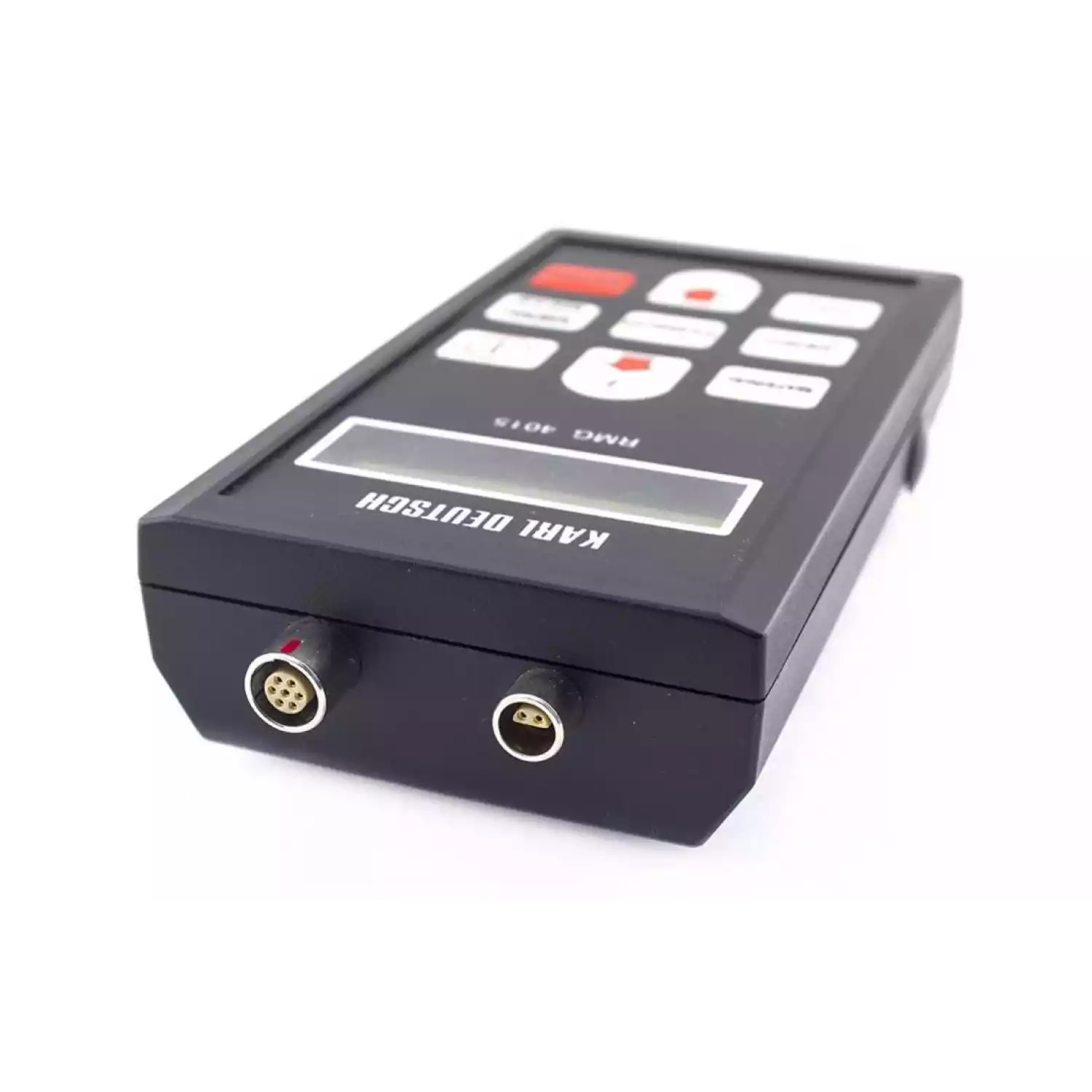

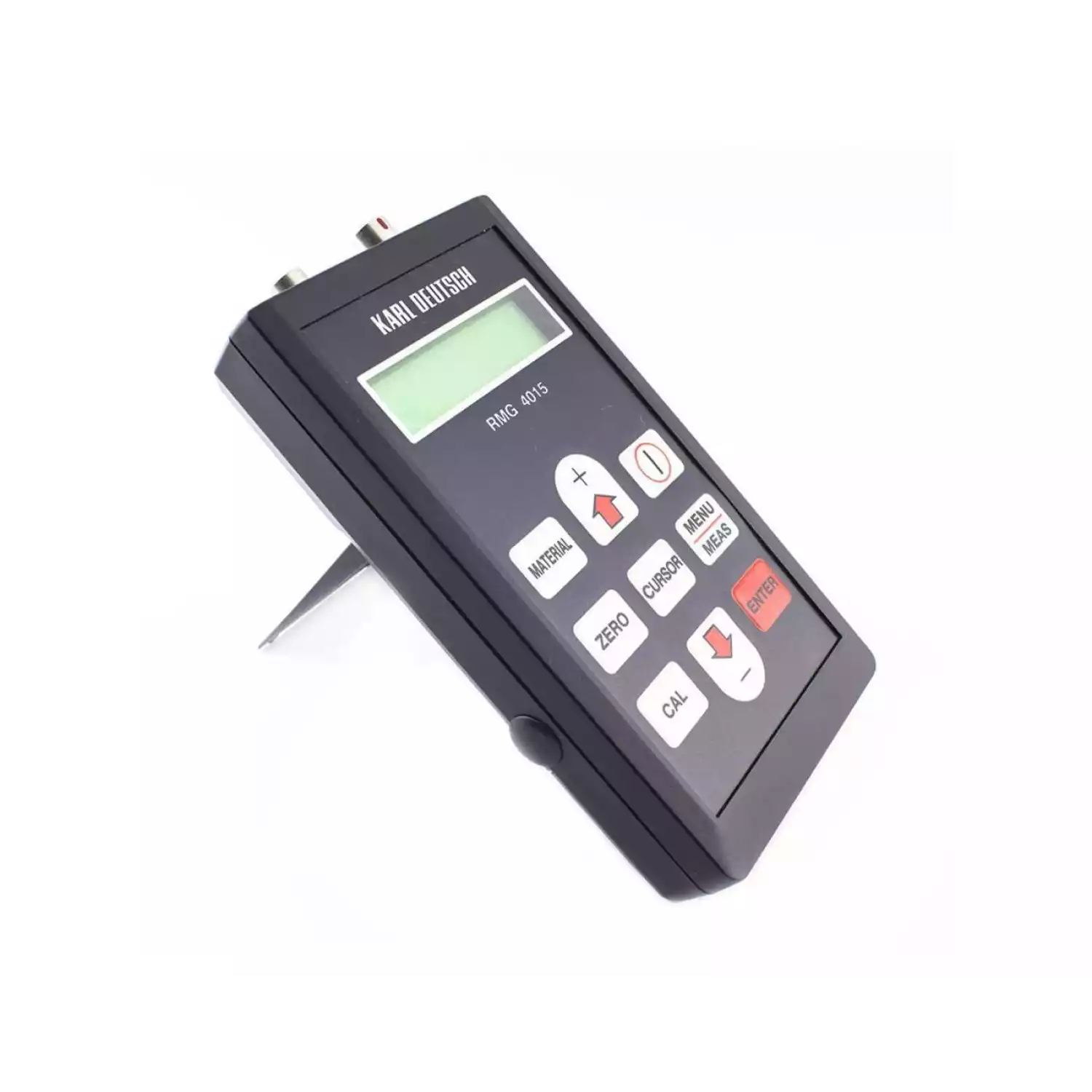

Трещиномер RMG
Артикул: 449

Трещиномер RMG

Артикул: 449
Легкий в использовании прибор для измерения глубины поверхностных трещин в металлах, которые были обнаружены магнитопорошковым или капиллярным способом контроля.
Подробнее
Под заказ
Срок поставки от 7 дней
Цена по запросу
Запросить цену
В избранное Из избранного
Нашли дешевле? Снизим цену!
Получить скидку
Отгрузка со склада
Все цены на сайте указаны с учетом НДС
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Обмен или возврат товара при обнаружении неисправности
Нашли дешевле? Снизим цену!
Получить скидку

Трещиномер RMG - легкий в использовании прибор для измерения глубины поверхностных трещин в металлах, которые были обнаружены магнитопорошковым или капиллярным способом контроля.

Трещиномер RMG реализует электропотенциальный метод на переменном токе, называемый также методом потенциала и методом падения напряжения. Стабилизированный (установившегося значения) переменный ток подается в контролируемый объект через два токоподводящих контактных электрода, расположенных справа и слева от трещины. Разность потенциалов между двумя дополнительными электродами, расположенными справа и слева по отношению к трещине, пересчитывается в величину глубины трещины. Условием, обеспечи- вающим достоверные результаты измерения, является однородность электрических и магнитных свойств материала вокруг трещины. Ширина трещины практически не влияет на результат измерения. Для измерения глубины наклонных трещин частота переменного тока автоматически снижается для того, чтобы электрический ток покрывал большую площадь контролируемого объекта. В зависимости от положения внешнего электрода (расположенного либо слева, либо справа по отношению к трещине) возникают разные падения напряжения, которые используются для вычисления угла трещины α. Градуировка по конкретному материалу адаптирует прибор для определения электрических и магнитных свойств. С этой целью в приборе RMG предусмотрены различные методы градуировки. В самых простых случаях достаточно выполнить измерение методом сравнения в той области контролируемого объекта, где трещины отсутствуют. Более высокая точность измерения достигается при измерении методом сравнения со стандартным образцом с канавкой (пазом) глубиной, примерно равной предположительной глубине трещины. Наилучшие результаты достигаются при выполнении многократной градуировки на стандарт- ных образцах с канавками (пазами) различной глубины во всем диапазоне измерений. Кроме того, RMG можно использовать для медных, латунных, алюминиевых и других металлических материалов (но в этом случае диапазон измерений и разрешение могут понизиться). В сложных случаях можно использовать специальный измерительный датчик, обеспечивающий оптимальную адаптацию функциональных возможностей прибора к конкрет- ным требованиям (предоставляется по запросу).

Отличительные особенности трещиномера RMG:

  • Поскольку в приборе используется переменный ток (AC), измерения основаны на скин-эффекте (поверхностном эффекте), т.е. уменьшении амплитуды электромагнитных волн по мере их проникновения вглубь проводящей среды
  • Ввиду того, что необходимый результат достигается при использовании слабых измерительных токов, появляется возможность избежать прижогов на местах контакта на контролируемом объекте
  • Благодаря компактности, прибор может использоваться на любых рабочих площадках. Прибор RMG оптимально подходит для измерения трещин в изделиях, выполненных из стали, железа и аустенитных материалов

Основные характеристики прибора RMG:

  • Портативный малогабаритный прибор, работающий на аккумуляторах
  • Малый вес (225 г / 8 унций)
  • Отображение глубины трещины в мм или дюймах
  • Удобный интерфейс
  • Измерение глубины также и для наклонных трещин в ферромагнитных материалах; возможное разрешение в стали – 10°
  • Ориентация наклонных трещин определяется при помощи установки специального датчика
  • Прочная конструкция датчиков
  • Простой выбор нужного датчика: для большинства контролируемых объектов подходят три стандартных датчика
  • Специальные датчики для поверхностей сложной формы и труднодоступных мест
  • Прочные, заменяемые, покрытые золотом контактные штыри
  • Интерфейс для принтера и ПК
  • Сохранение в памяти результатов измерений
  • Высокая скорость измерений (одно измерение в секунду)
  • Измерения в одиночном или непрерывном режимах
  • Широкий выбор дополнительного оборудования: стандартный (контрольный) образец, полировочная ворсистая ткань, самозакручивающиеся или игольчатые контакты
  • Техническая литература: в комплект поставки входит книга «Измерение глубины трещин методом падения напряжения с использованием измерительных электродов»

Технические характеристики трещиномера RMG:

Габариты 83 мм x 151 мм x 35 мм
Вес 225 г / 8 унций
Электропитание 2 щелочно-марганцовых аккумулятора (1,5 В), размер AA (пальчиковые), либо 2 никель-кадмиевых (NiCa) аккумулятора (1,2 В), либо никель-ме- таллогридридных (NiMN) аккумулятора, размер AA. Оптическая сигнализация разрядки аккумуляторов.
Время работы Не менее 11,5 часов с щелочно-марганцевыми аккумуляторами
Хранение данных В памяти устройства можно сохранять примерно 3850 результатов измерений, сгруппированных в группы (до 300). По каждой группе можно распечатать статистическую сводку, включая минимальное значение, максимальное значение, среднеквадратическое значение и среднеква- дратическую погрешность
Диапазон измерения От 0 до 99,9 мм / от 0 до 3,9 дюйма – для черных металлов, от 0 до 12 мм / от 0 до 0,5 дюйма – для алюминия, меди, латуни
Точность измерения Зависит от материала и диапазона измерения. Типичное значение для поправки на материал в двух точках: ферромагнитный материал – от 3 до 15%, аустенитный материал – от 3 до 25%
Последовательный интерфейс Интерфейс RS232C для связи с принтером или ПК KARL DEUTSCH: 4800 бод, 8 информационных битов, 1 стоповый бит, без бита четности. Предусмотрен USB-адаптер
Условия окружающей среды Рабочая температура: от 0°C до 45°C, температура хранения: от -20°C до 60°C (без аккумуляторов), от 0°C до 45°C с установленными в прибор аккумуляторами (в зависимости от типа и марки аккумуляторов)

Стандартные датчики:

  • Датчик RMSQ 0° Квадратное расположение контактов для измерения прямых трещин в труднодоступных местах. Поставляется в комплекте с одним набором запасных контактов (стандартные контакты)
  • Датчик RMSL 90° Прямоугольный датчик с линейным расположением контактов для измерения прямых трещин (например, внутри расточенного отверстия, внутри труб) Поставляется в комплекте с одним набором запасных контактов (стандартные контакты)
  • Датчик RMSL-S 0° Линейное расположение контактов для измерения наклонных и прямых трещин. Конструкция датчика позволяет производить измерения в труднодоступных местах. Поставляется в комплекте с внешним магнитом, выполняющим функцию второго электрода, кабелем и одним набором запасных контактов (стандартные контакты)
  • Датчик RMSL-S 90° Прямоугольный датчик с линейным расположением контактов для измерения наклонных и прямых трещин (например, внутри расточенного отверстия, внутри труб) Поставляется в комплекте с внешним магнитом, выполняющим функцию второго электрода, с кабелем и одним набором запасных контактов (стандартные контакты)
  • Датчик RMSL 0° Линейное расположение контактов для измерения прямых трещин. Конструкция датчика позволяет производить измерения в труднодоступных местах. Поставляется в комплекте с одним набором запасных контактов (стандартные контакты)

Специальные датчики:

  • Специальный датчик RMSL 90° Прямоугольный датчик с линейным расположением контактов для измерения прямых трещин. Благодаря особому расположению контактов можно измерять трещины с шириной, превышающей 2,54 мм (0,1 дюйма).
  • Специальный датчик RMSQ 90° Прямоугольный датчик с квадратным расположением контактов для измерения чрезвычайно малых прямых трещин в очень узких отверстиях.
  • Специальный датчик RMSQ 0° Квадратное расположение контактов для измерения прямых трещин в труднодоступных местах (например, в расточенных отверстиях большой глубины, пазах).

Комплект поставки прибора может включать в себя:

  • Трещиномер RMG
  • Датчики (включая один набор запасных стандартных контактов): Датчик RMSQ 0°; Датчик RMSL 0°; Датчик RMSL 90°;
  • Набор датчиков (для наклонных трещин): Датчик RMSL-S 0°, Датчик RMSL-S 90°
  • Специальная характеристическая кривая для цветных металлов
  • Стандартный образец для RMG (трещины глубиной 0-10 мм)
  • Инструмент для замены контактов датчика
  • Кейс
  • Литература: Техническая литература. «Измерение глубины трещин». Автор – Профессор, Доктор В. Дойч
  • ПО
