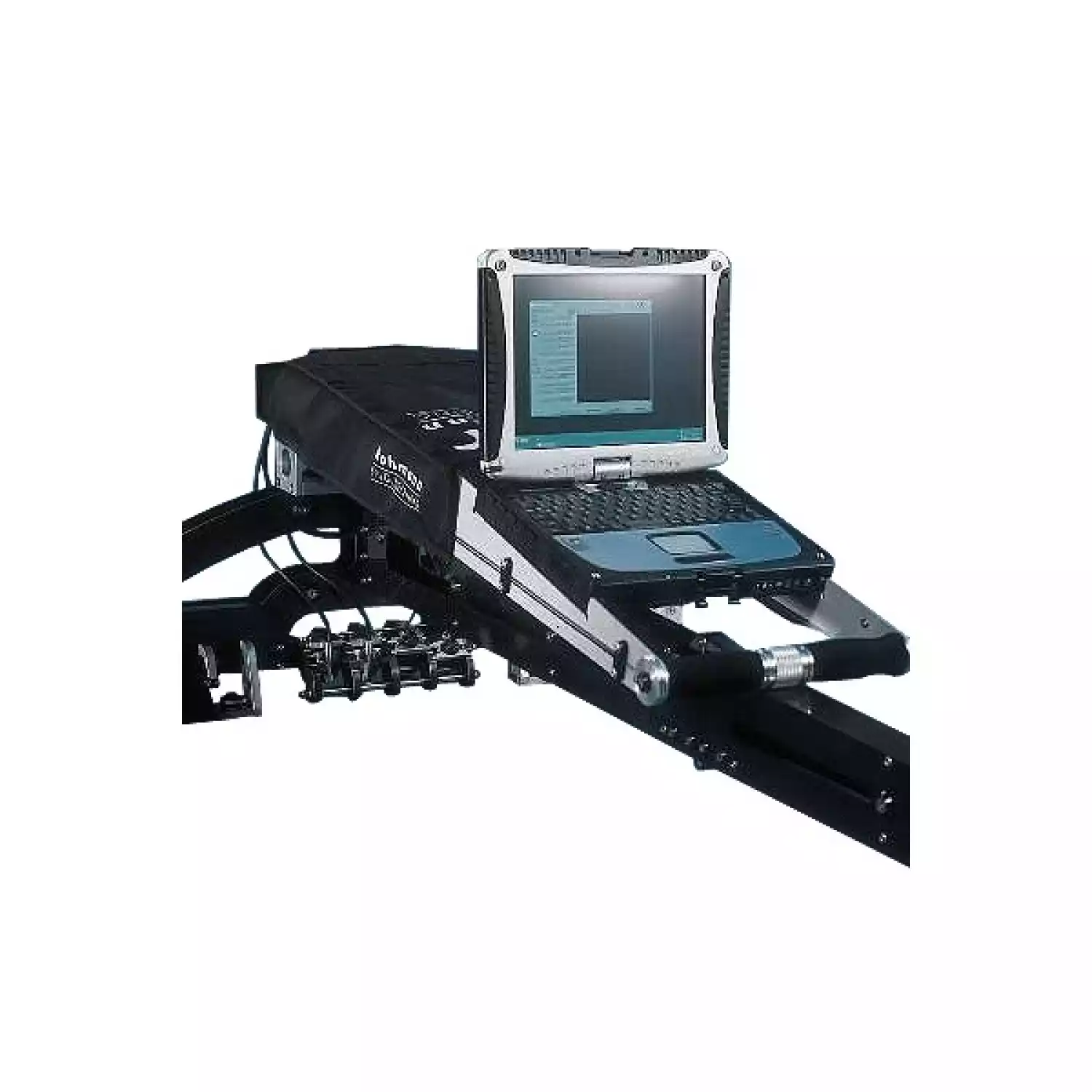

Вихретоковый дефектоскоп DRAISINE для контроля железнодорожных рельсов

Новости

25.01.2020

Обращаем ваше внимание, что с 1 февраля 2020 года меняются цены на продукцию ООО «АКС».

Подробнее
02.11.2019

Мы рады сообщить что наша Компания успешно прошла межлабораторные сравнительные испытания.

Подробнее
В наличии
Артикул: 751116
Rohmann GmbH

Дефектоскоп DRAISINE в корпусе из карбонового волокна (CFK) для контроля железнодорожных рельсов и стрелок. Модификации: Draisine 320 (2 канальный), Draisine 340 (4 канальный) и Draisine 380 (8 канальный).
Цена по запросу
Описание

Тип оборудования: дефектоскоп вихретоковый

Производитель дефектоскопов: Rohmann GmbH, Германия

Серия: DRAISINE 300

Модели: Draisine 320, Draisine 340, Draisine 380

Описание: вихретоковый прибор для поиска дефектов

Гарантия на дефектоскоп DRAISINE: 12 месяцев.

Отличительные особенности вихретокового дефектоскопа Draisine 300:

  • Ультралегкий корпус из карбонового волокна (CFK)
  • Маленький Размер
  • Большая Управляемость
  • Для работы требуется лишь один оператор
  • Применяется для вихретокового контроля рельсов и стрелок

Железнодорожные рельсы подвергаются огромным нагрузкам:

Они находятся под воздействием увеличения количества перевозок, циклирования нагрузок, увеличения осевых нагрузок и скоростей передвижения, особенно на скоростных дорогах. Поэтому рельсы должны контролироваться очень тщательно, учитывая их огромную нагрузку. И именно поэтому работа над модернизированием рельсовых дефектоскопов так важна для обнаружения и оценки различных типов дефектов как в теле рельсы, так и в сварных швах.

Тележка прибора Draisine сделана из ультралегкого карбонового волокна и легко передвигается одним операторов. Тележка может быть собрана и разобрана в течение нескольких минут. Прибор универсален и может работать с большим разнообразием вихретоковых датчиков, в зависимости от того какие у вас есть под рукой.

Управление тележкой осуществляется с помощью нового запатентованного магнитного держателя, который обеспечивает чрезвычайно гладкое управление и точный осмотр всей головки рельсы. Тележка управляется исключительно магнитной силой (регулируемой) и полностью подходит для стрелок. Применяться могут как скользящие, так и бесконтактные датчики. Преобразователи имеют керамическую защиту, предохраняющую их от изнашивания и случайных ударов.

Вихретоковый дефектоскоп DRAISINE с тележкой для ручной диагностики железнодорожного полотна применяются в следующих областях:

  • Локальный последовательный контроль
  • Контроль стрелок (полностью подходит для стрелок)
  • Диагностика труднодоступных дорог
  • Повторная проверка неоднозначных результатов
  • Предварительный и последующий осмотр во время строительства дороги
  • Может использоваться на всех железнодорожных системах
  • Для контроля всех стандартных профилей рельса

Технические характеристики дефектоскопов DRAISINE:

Конструкция

  • Запатентованная методика контроля, с использованием магнитного держателя вдоль движения (нет штырьковых роликов, регулируемая сила притяжения)
  • Прибор сделан из CFK (карбон) - очень крепкий и в то же время очень легкий
  • Может быть собран в маленький чехол
  • Легкая и удобная ручная сборка (не требуется дополнительных инструментов)
  • Небольшое сопротивление при движение с легким ручным управлением
  • Абсолютно целостная система, просто включите прибор и подключите датчик

Датчики

  • Специальный датчик для контроля рельсов. Простой датчик для оценки глубины трещин (обнаруживает приблизительно до 3мм глубиной). Комбинированные датчики обеспечивают оценку глубины с высокой разрешающей способностью;
  • Постоянная корректировка пути движения;
  • Скользящий датчик с корректировкой угла;
  • Возможность использования скользящих и бесконтактных датчиков;
  • Керамическая защита для датчиков (скользящий блок);
  • Головки датчиков приспособленные к профилю рельсов;
  • Система автоматической подстройки под изменяющийся рельеф рельсов (например, при износе). Ширина зоны контроля приблизительно 8 мм (0.2");
  • Датчики оптимизированы для трещин, выходящих на поверхность рельса.

Модели вихретокового дефектоскопа Draisine 300:

  • Draisine 320 (2 канальный):
    • 4 датчика адаптированных под профиль
    • 2 активных канала сканирования
  • Draisine 340 (4 канальный):
    • 4 датчика адаптированных под профиль
    • 4 активных канала сканирования
  • Draisine 380 (8 канальный):
    • 8 датчиков адаптированных под профиль
    • 8 активных каналов сканирования

Программное обеспечение

  • Синхронизация пути при получение данных
  • Показ дефектов на их позициях
  • Выбор отображения трещины или глубины ее залегания
  • Отображения нескольких каналов на дисплее
  • Возможность отображения С-скана
  • Выбор online или offline измерения

Надежность системы: класс защиты IP65

Время работы: полномасштабная работа 5-6 часов

Вес: около 12кг включая датчики с проводами (без ноутбука)

Вихретоковый дефектоскоп Draisine Light включает в комплект поставки: Draisine, прибор ELOTEST M2 V3 (одноканальный), 2 датчика адаптированные под профиль, 1 активный канал сканирования.

Надежность: класс защиты IP65

Время работы: полномасштабная работа 5-6 часов

Вес: около 5кг включая датчики с проводами.

*Технические характеристики и комплект поставки дефектоскопа DRAISINE могут быть изменены производителем без предварительного уведомления.
