Тип оборудования: Дефектоскоп вихретоковой

Производитель: Россия

Модель: Константа ВД1

Описание: Прибор для оценки качества паяных соединений

Гарантия на константа ВД1 для контроля паяных соединений: 12 мес.

Назначение прибора:

Малогабаритный цифровой прибор для контроля паяных соединений Константа ВД1 предназначен для оценки качества паяных соединений лобовых обмоток статоров электрических машин большой мощности. Обнаруживает такие дефекты, как: непропай, пустоты, скопление шлака и загрязнений в припое соединения, несоответствие электропроводности материала спаиваемых проводников образцу. Имеет возможность сохранения и передачи данных в ПК через USB.

Особенности константы ВД1:

Экранированный чувствительный элемент (нет влияния деталей контролируемого изделия, расположенных рядом);
типы обнаруживаемых дефектов: непропай, пустоты, скопление шлака и загрязнений в припое соединения, несоответствие электропроводности материала спаиваемых проводников образцу;

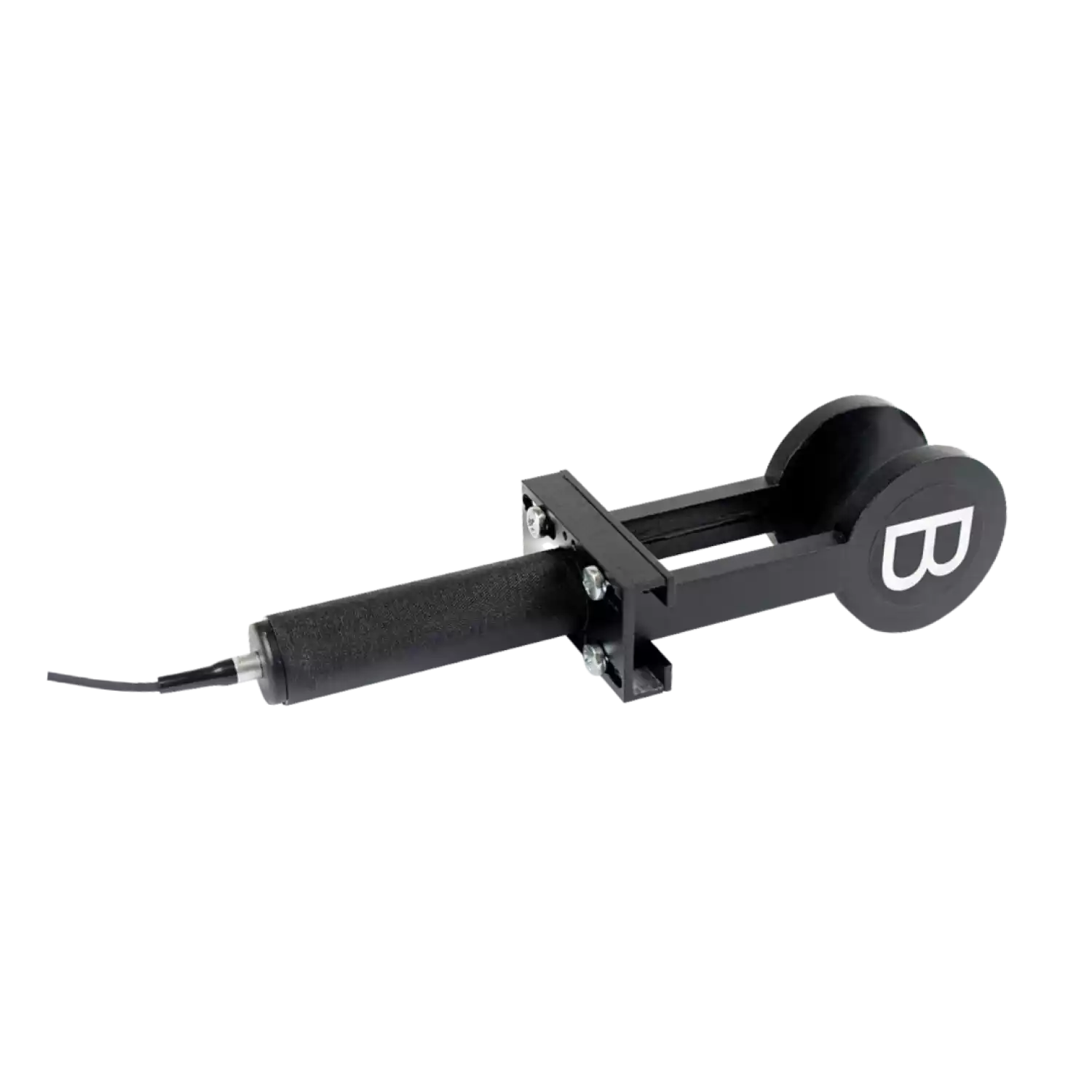

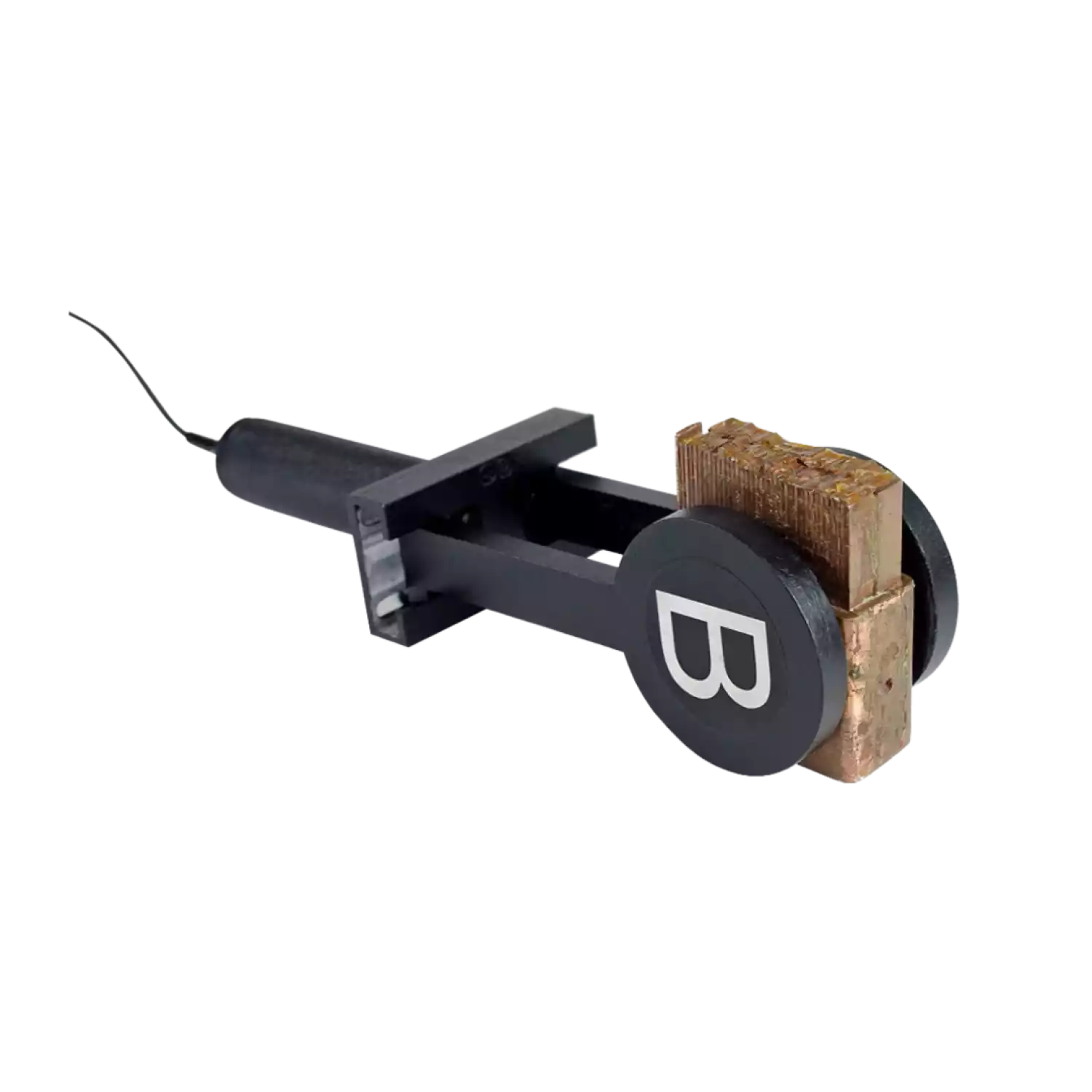

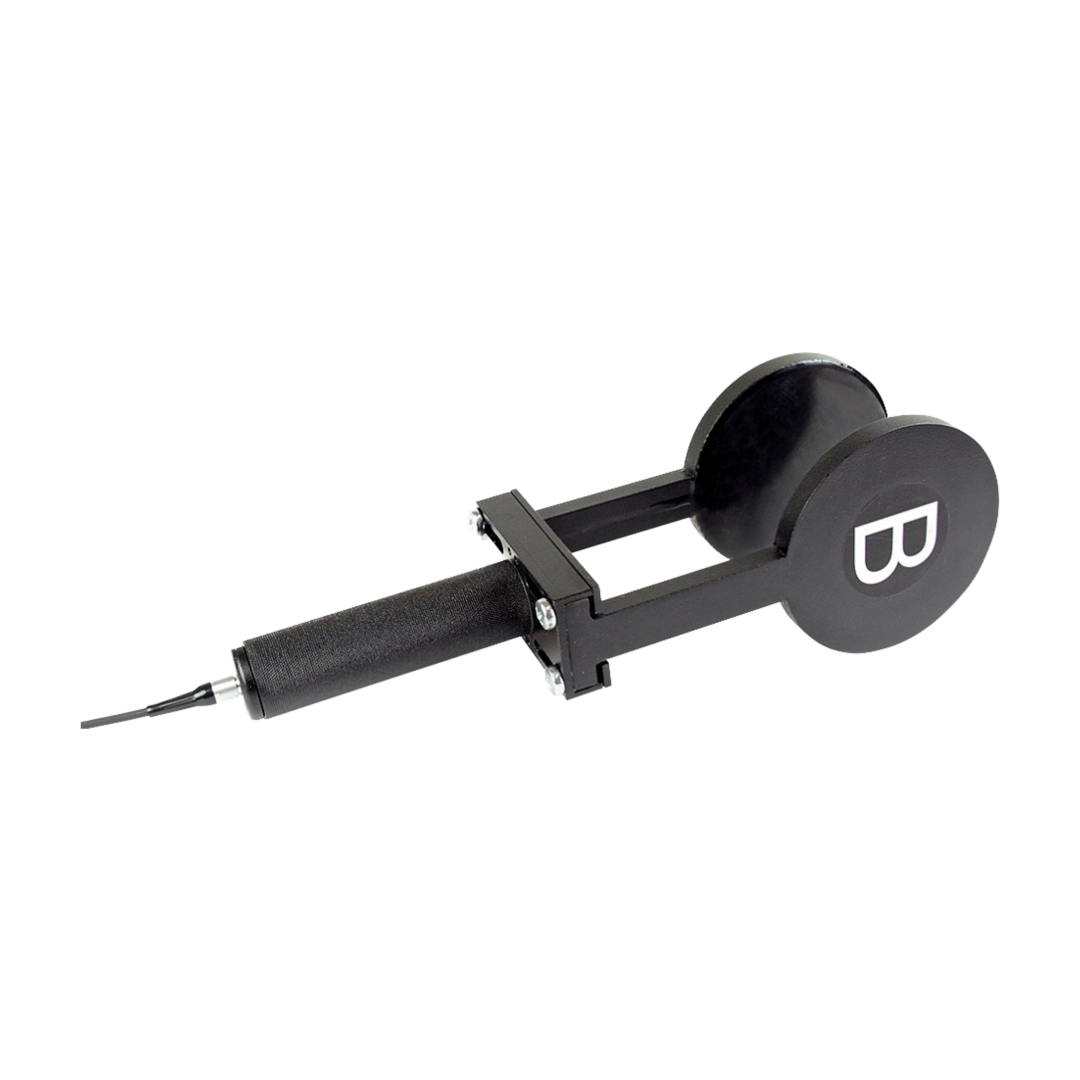

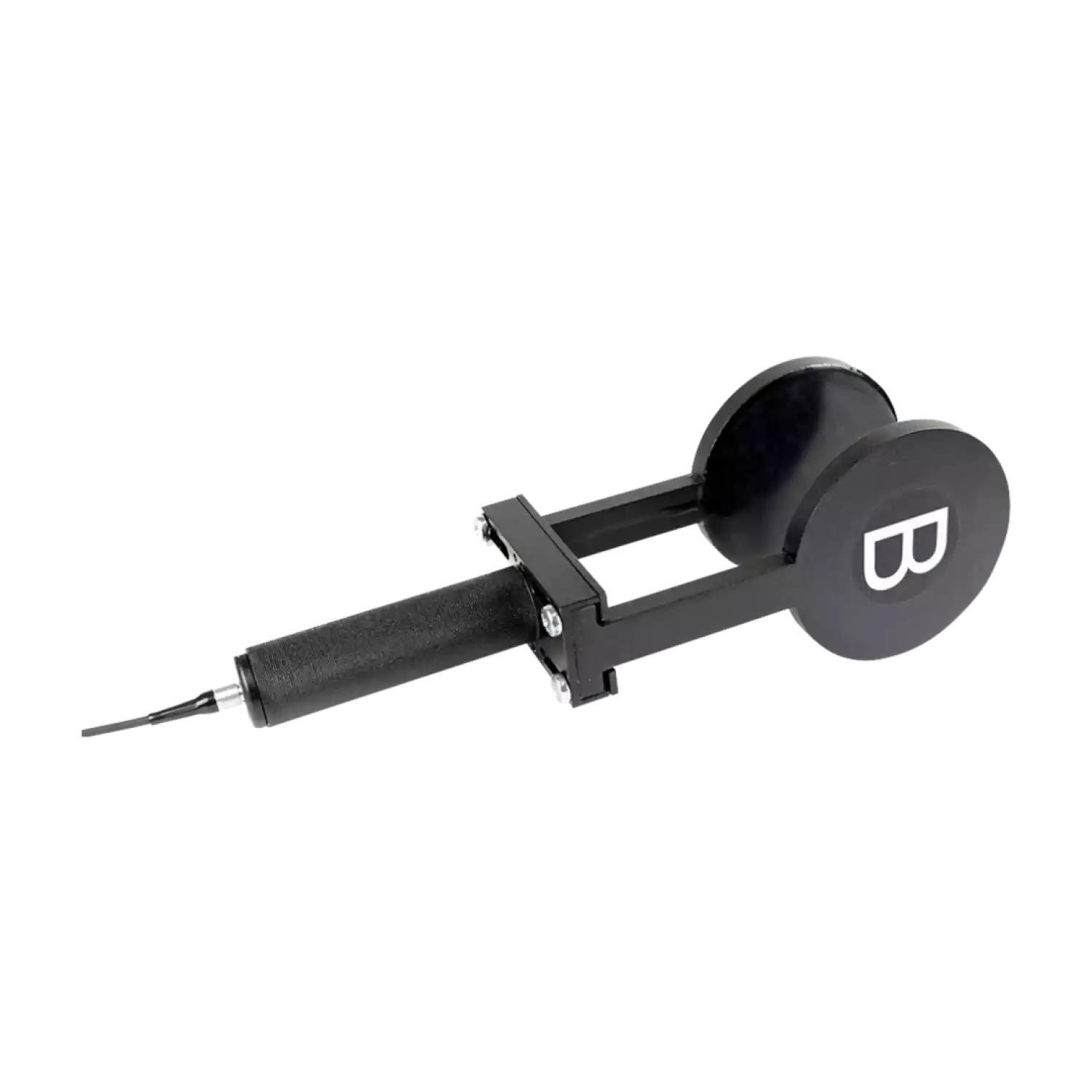

преобразователи экранного типа (с одной стороны преобразователя -обмотка возбуждения, с другой - приемная обмотка) способны обнаруживать как поверхностные дефекты, так и дефекты, располагающиеся в толще соединения;
два типоразмера преобразователей с регулировкой расстояния между катушками, для контроля соединений различного размера;
возможность подключения преобразователей иных конструкций и типоразмеров для решения широкого круга задач;
удобная калибровка прибора и индикация результата контроля в процентах;
звуковая индикация недопустимого уровня дефекта;
высокая чувствительность преобразователей обеспечивается встроенной в них электроникой;
возможность сохранения результатов контроля в памяти прибора с последующей передачей в ПК по каналу USB 2.0 для хранения, статистической обработки и документирования с использованием программы «Constanta-DATA».

Технические характеристики константы ВД1:

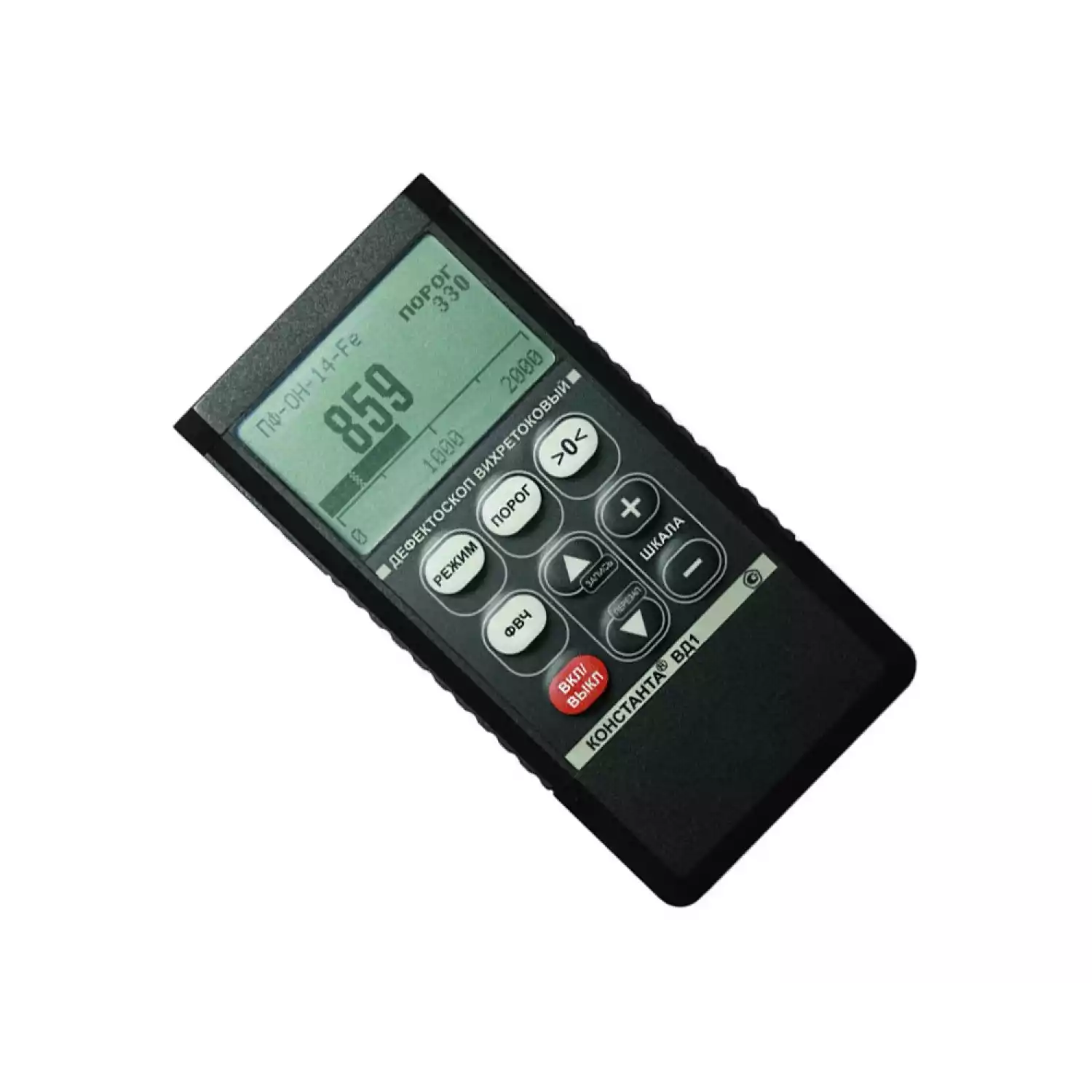

Индикация	матричный LCD индикатор с отображением в цифровом виде уровня сигнала и порога срабатывания сигнализации; звуковая сигнализация в корпусе прибора и через подключаемые наушники
Число ячеек памяти результатов контроля	999 с возможностью разбивки на 99 групп
Диапазон рабочих температур	0°С ... +50°С
Питание (аккумуляторы или батареи Alkaline)	2 шт., тип ААА
Время непрерывной работы	10 часов
Габаритные размеры блока обработки информации	120х60х25 мм
Масса	0,15 кг

Основные технические характеристики преобразователей

Параметр	ПА-ПС-100э-Сu ПА-ПС-100э-Cu	ПА-ПС-60э-Сu Cu
Толщина контролируемого паяного соединения
Максимальная	65 мм	45 мм
Минимальная	20 мм	20 мм
Ширина контролируемого паяного соединения
Максимальная	100 мм	72 мм
Минимальная	50 мм	36 мм
Материал контролируемых объектов	Медь = 50...60 МСм/м
Погрешность определения монолитности паяного соединения	15 %*
Частота тока возбуждения	50 Гц
Габаритные размеры, не более:	330х90х110 мм	310х90х80 мм
Масса, не более:	1,5 кг	1,0 кг

*Определяется погрешность контрольных образцов

Комплект поставки константы ВД1:

блок обработки информации;
преобразователи ПА-ПС-100э-Cu, ПА-ПС-60э-Cu;
аккумуляторы ААА (4 шт.);
зарядное устройство;
кабель связи с ПК по интерфейсу USB;
компакт-диск с драйверами и программой «Constanta - DATA»;
руководство по эксплуатации;
кейс для хранения и транспортировки.

Дополнительный комплект поставки константы ВД1:

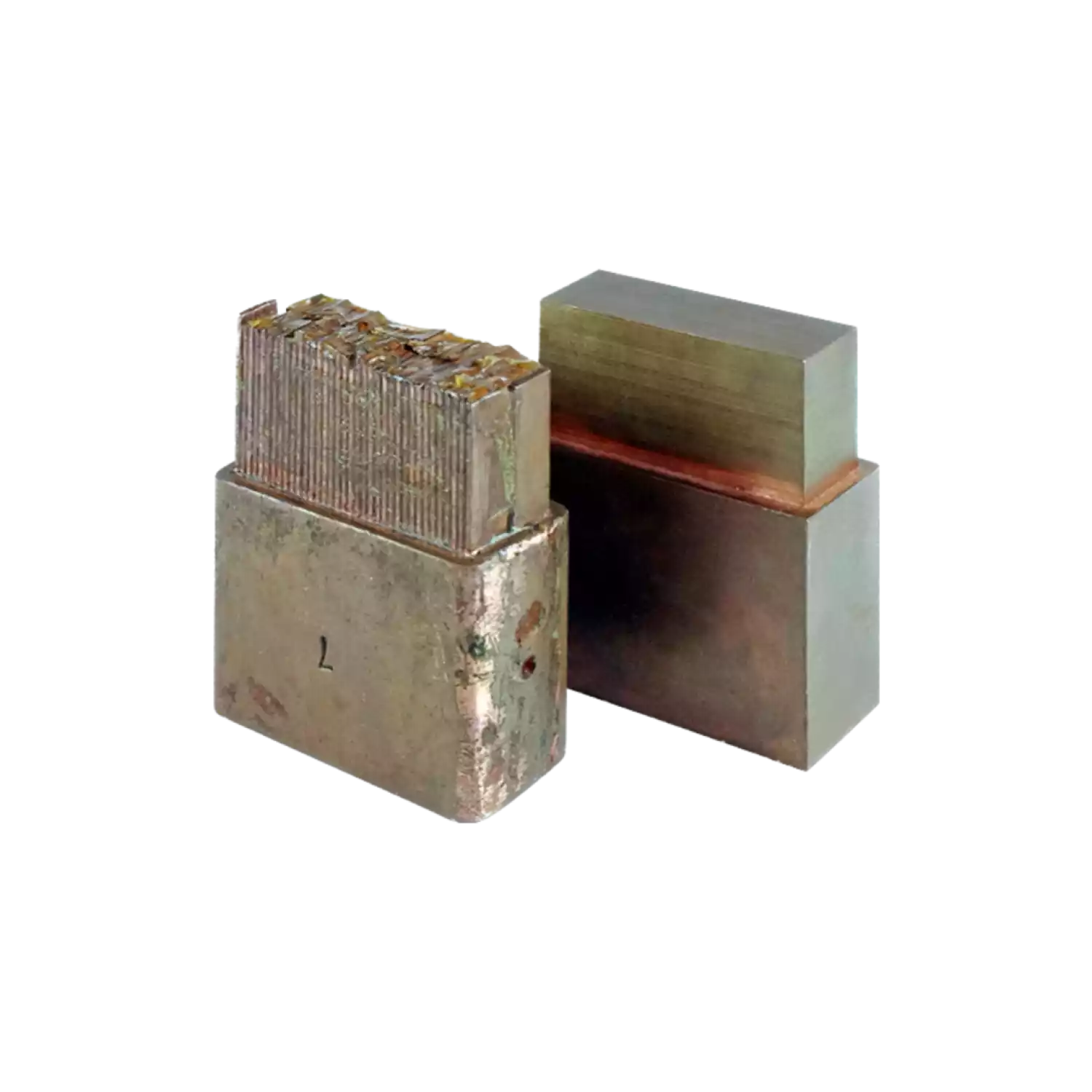

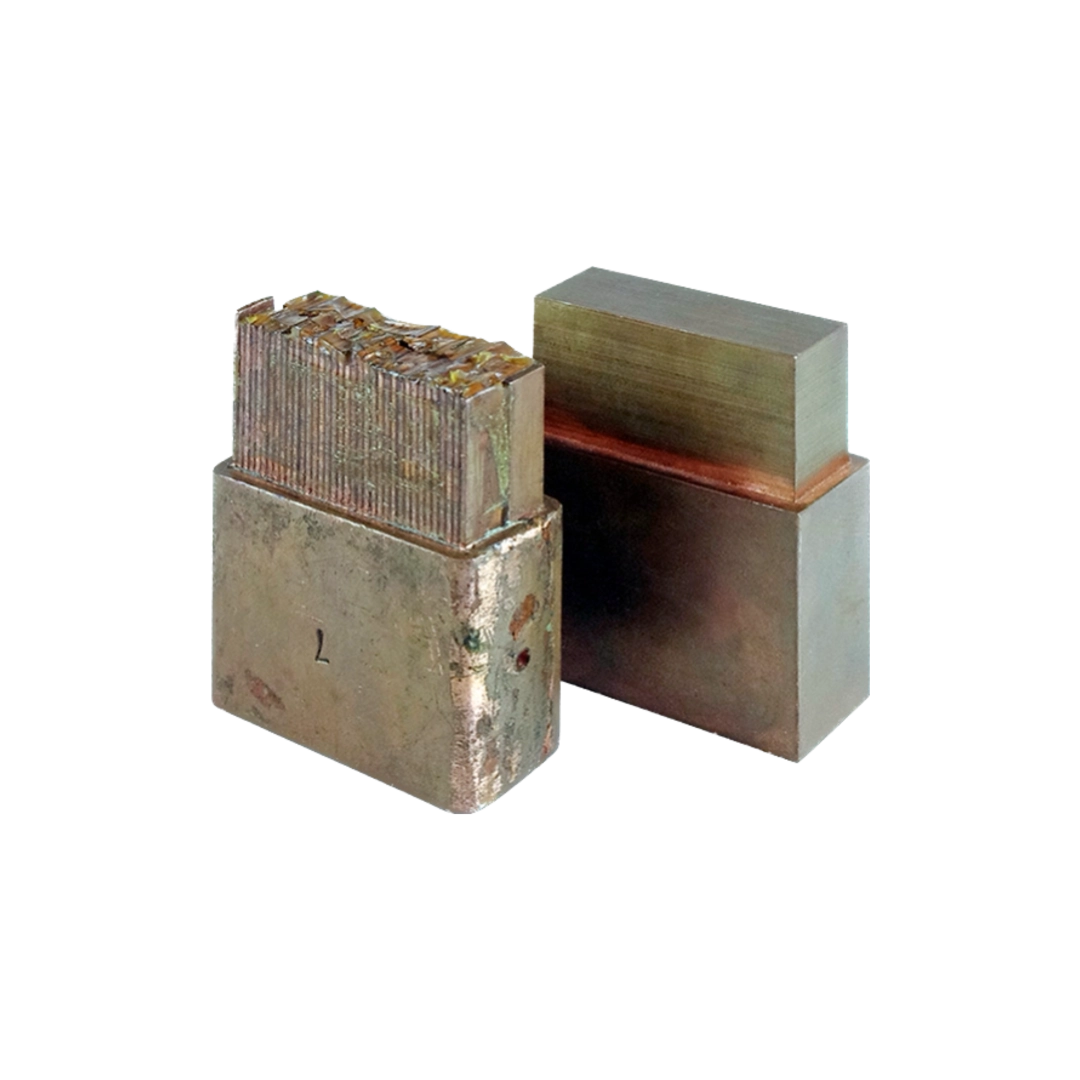

Наборы контрольных образцов, блок питания от сети 220 В.

*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
