В наличии
Артикул: 751316

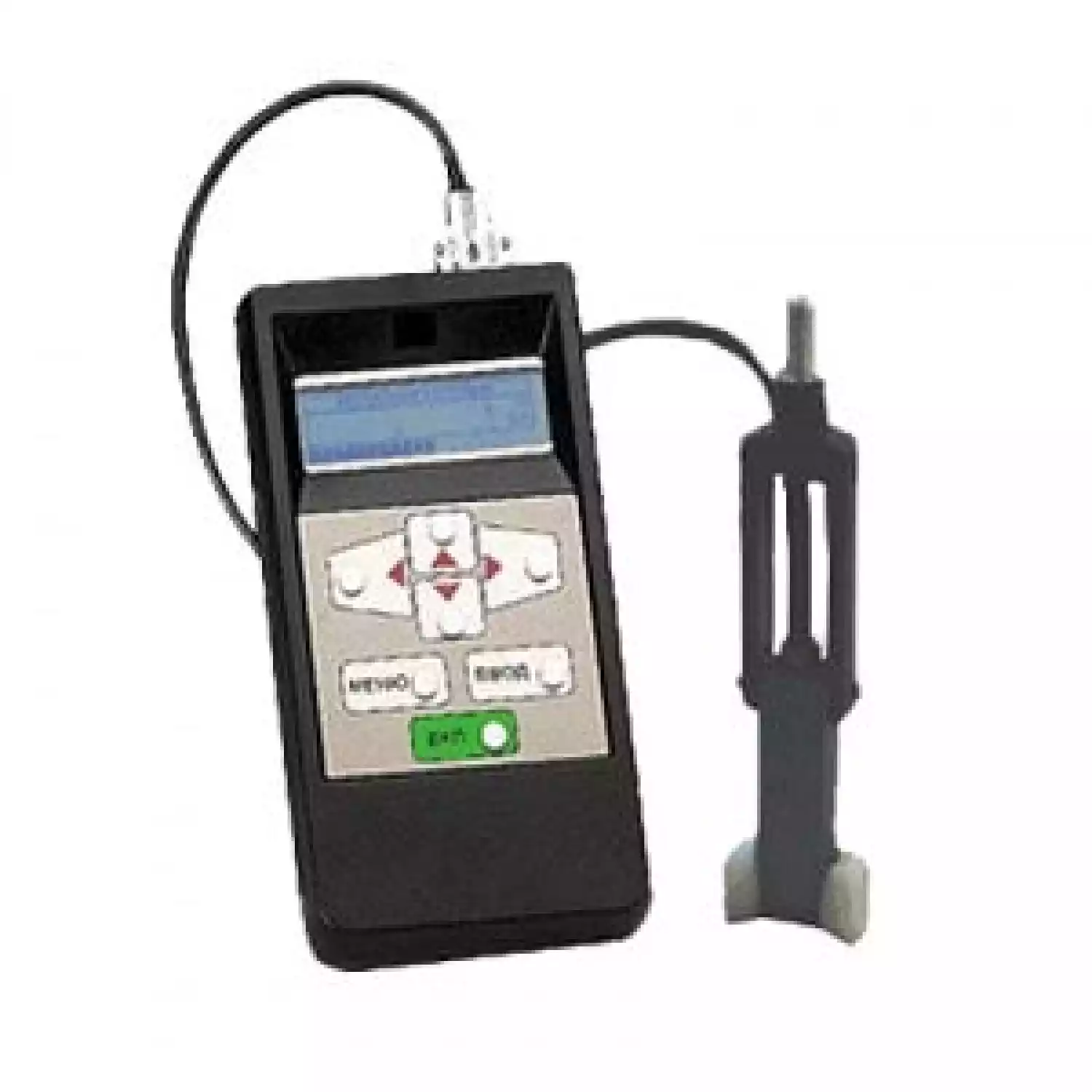

Вихретоковый дефектоскоп 245МД - Машпроект

Дефектоскоп 245МД с подсветкой дисплея для контроля деталей из конструкционных ферромагнитных сталей и обеспечивает выявление дефектов типа волосовин, надрывов, трещин, закатов, неспаев, выходящих на поверхность, а также находящихся под слоем лака, краски и других неэлектропроводных покрытий. Минимальная глубина выявляемой трещины: 0,2 мм. Минимальное раскрытие трещины: 0,01 мм. Минимальная длина выявляемой трещины: 2 мм.
Цена по запросу

Описание Вихретоковый дефектоскоп 245МД

Тип оборудования: вихретоковый дефектоскоп, дефектоскоп вихретоковый, прибор для поиска трещин в металле, прибор неразрушающего контроля, измеритель трещин

Производитель: Россия

Серия: 245МД

Модель: 245МД

Описание: Многофункциональный вихретоковый прибор для обнаружения поверхностных трещин

Гарантия на вихретоковый дефектоскоп 245МД: 12 месяцев

Назначение вихретокового дефектоскопа 245МД:

Дефектоскоп 245МД предназначен для контроля деталей из конструкционных ферромагнитных сталей. Прибор 245 МД обеспечивает выявление дефектов типа волосовин, флокенов, надрывов, трещин, закатов, неспаев, выходящих на поверхность, а также находящихся под слоем лака, краски и других неэлектропроводных покрытий.

По устойчивости к воздействию климатических факторов дефектоскоп вихретоковый 245 МД относится к исполнению УХЛ категории 4.2 ГОСТ 15150-69.

Вихретоковый индикатор 245 МД применяется для контроля осесимметричных деталей (коленвалы, распредвалы, трубы различного диаметра, детали вращения). Радиус кривизны контролируемого изделия - от 20 мм.

Дефектоскоп вихретоковый 245МД оснащается дифференциальным датчиком и устройством сканирования по поверхности контролируемого изделия.

Дифференциальный датчик обеспечивает значительно меньшее, по сравнению с обычными дефектоскопами, влияние на результаты контроля областей с неоднородными физико-механическими свойствами.

Дефектоскоп рекомендуется к использованию при проведении ремонтных работ узлов двигателей, компрессоров и т.д.

Вихретоковый дефектоскоп 245МД предназначен для применения в полевых, цеховых и лабораторных условиях.

Отличительные особенности вихретокового дефектоскопа 245МД:

  • Высокая чувствительность к выявляемым дефектам.
  • Малое влияние областей с неоднородными физико-механическими свойствами.
  • Штатное оснащение устройством сканирования изделий, адаптирующимся для контроля изделий с различной кривизной поверхности.
  • Простота настройки и применения позволяет использовать дефектоскоп контролерам без специальной подготовки.
  • Обеспечение постоянного зазора между рабочей поверхностью датчика и контролируемым изделием существенно увеличивает ресурс работы датчика.
  • Современный встроенный микропроцессор и графический ЖК дисплей.
  • Интуитивно понятный русскоязычный интерфейс - обеспечивающий работу оператора по принципу "ВКЛЮЧАЙ И ИЗМЕРЯЙ".

Основные технические характеристики вихретокового дефектоскопа 245МД:

Вихретоковый дефектоскоп 245МД

Минимальная глубина выявляемой трещины:

0,2 мм

Минимальное раскрытие трещины:

0,01 мм

Минимальная длина выявляемой трещины:

2 мм

Автоматическая сигнализация дефекта:

Световая, звуковая, настраиваемая оператором

Подсветка дисплея:

есть

Размеры электронного блока дефектоскопа:

150 х 80 х 30

Питание:

аккумуляторное (возможно использование батареек)

Масса прибора:

0,4 кг

Диапазон рабочих температур:

-5 ... +40 °С

ТРЕБОВАНИЯ К КОНТРОЛИРУЕМУ ИЗДЕЛИЮ

Материал изделия:

ферромагнитный

Минимальный радиус кривизны контролируемого изделия:

20 мм

Шероховатость контролируемой поверхности:

3,2 Ra

Допустимая толщина лакокрасочного покрытия:

0,5 мм

Принцип работы дефектоскопа вихретокового 245 МД

В основу принципа действия дефектоскопа 245МД положен метод вихревых токов, возникающих в контролируемом изделии при наложении на него катушки датчика, питаемой переменным током. В зоне нахождения дефекта меняются величина и направление вихревых токов, что фиксируется датчиком прибора. Электронная схема преобразует сигнал с датчика в форму удобную для восприятия информации оператором.

Комплекты поставки вихретокового дефектоскопа 245МД

Электронный блок дефектоскопа

1 шт.

Датчик дефектоскопа

1 шт.

Устройство сканирования

1 шт.

Контрольный образец

1 шт.

Аккумулятор (заранее установлен в прибор)

1 шт.

Зарядное устройство

1 шт.

Руководство по эксплуатации (совмещено с паспортом)

1 шт.

Сумка для переноски и хранения

1 шт.



Дополнительные принадлежности к вихретоковому дефектоскопу 245МД:

  • Дополнительный датчик дефектоскопа
  • Дополнительное устройство сканирования
  • Запасной аккумулятор
  • Контрольные образцы
