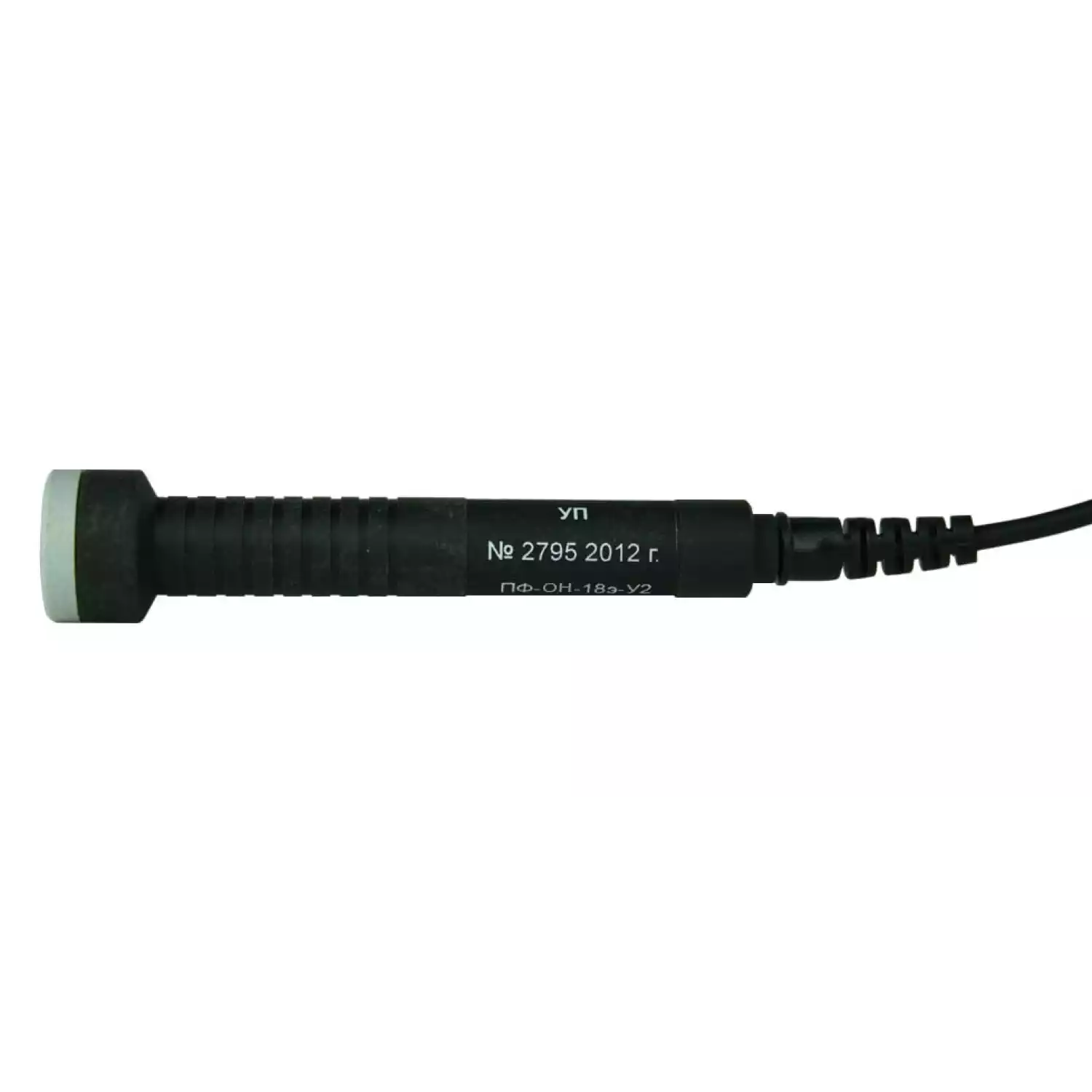

Преобразователь ПФ-ОН-18э-У2

Под заказ
Артикул: 762916
Константа
Преобразователь ПФ-ОН-18э-У2 предназначен для обнаружения дефектов типа объемные разрывы волокон, включения и утонения в нетканых и тканых углепластиках и углерод-углеродных композиционных материалах.
Под заказ
25 488
Купить в 1 клик
Купить в 1 клик
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Отгрузка со склада
Все цены указаны с НДС
Преобразователь ПФ-ОН-18э-У2

Преобразователь предназначен для обнаружения дефектов типа объемные разрывы волокон, включения и утонения в нетканых и тканых углепластиках и углерод-углеродных композиционных материалах.

Отличительные особенности преобразователя ПФ-ОН-18э-У2:

  • возможность проведения контроля композиционного материала как без покрытия, так и с диэлектрическим покрытием. При изменении толщины покрытия до 0,5 мм не происходит изменения показаний прибора;
  • возможность проведения контроля как на плоской, так и на криволинейной поверхности.

Технические характеристики преобразователя ПФ-ОН-18э-У2:

 Материал объектов контроля электропроводящие материалы с удельной электропроводностью в плоскости,
параллельной поверхности, от 5 до 100 кСм/м (удельным электрическим
сопротивлением от 10 до 200 мкОм*м)
Обнаруживаемые дефекты, их характеристики - поверхностные и внутренние объемные разрывы волокон, размером, не менее,
мм: глубина 0,5 х длина 9;
- раковины и неэлектропроводящие включения;
- локальные утонения изделия.
Толщина контролируемого слоя объекта контроля до 3,5 мм при σ = 30 кСм/м
Диаметр зоны контроля 18 мм
Диапазон отстройки от зазора, обусловленного
наличием на поверхности объекта контроля
неровностей, неэлектропроводящего покрытия
или загрязнения
от 0 до 0,5 мм
Частота тока возбуждения 3,7 МГц
Габаритные размеры Ø 21,5х100 мм

Комплект поставки преобразователя ПФ-ОН-18э-У2:

  • преобразователь;
  • паспорт;
  • запасные защитные колпачки — 2 шт.;
  • упаковка.
