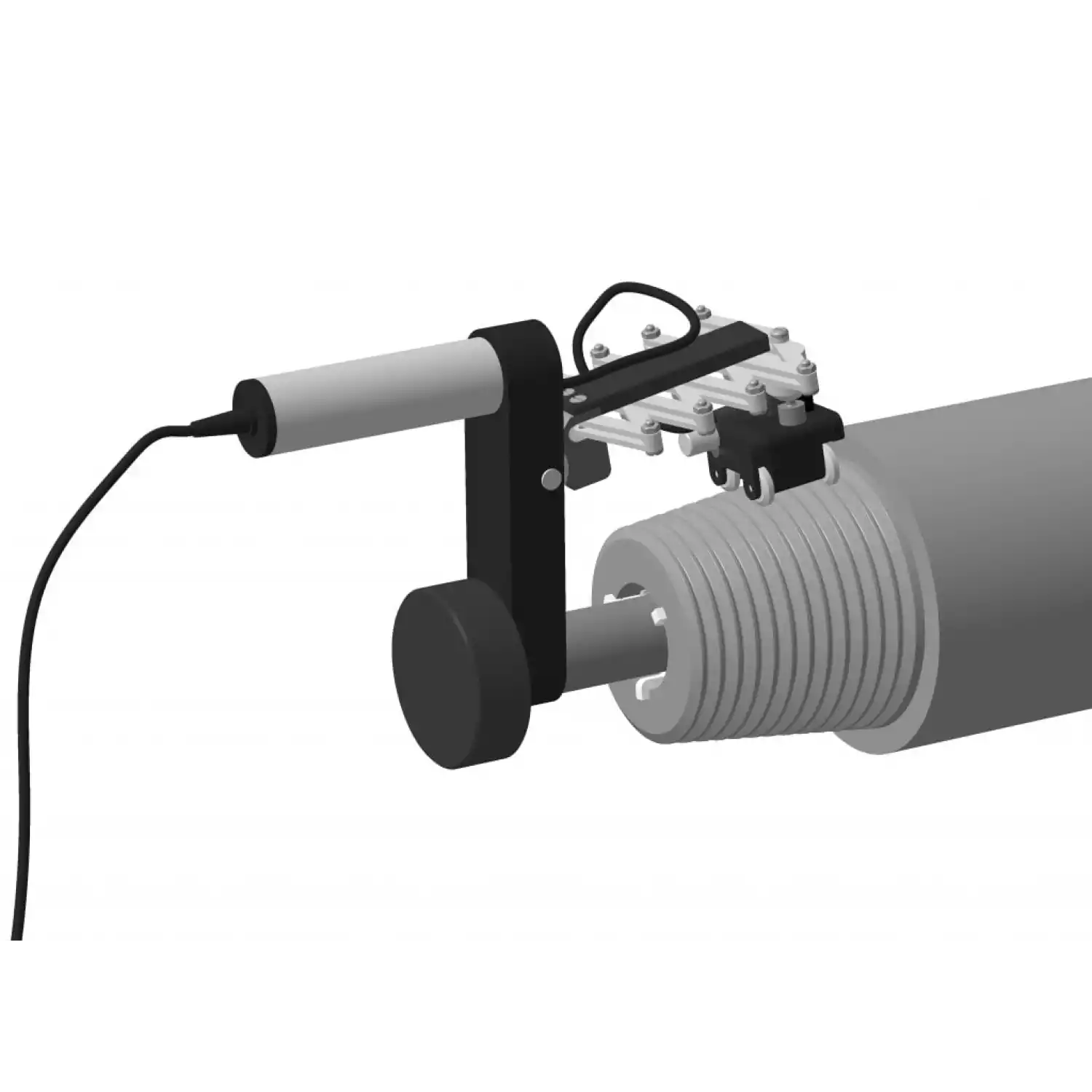

Сканер типа Паук для контроля замковой резьбы

Под заказ
Артикул: 764016
Константа
Сканер для использования совместно с каретками и преобразователями к дефектоскопу Константа ВД1.
Под заказ
Купить в 1 клик
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Отгрузка со склада
Все цены указаны с НДС
Сканер типа Паук для контроля замковой резьбы

Сканер типа Паук предназначен для:

  • обнаружение и измерение размеров трещин во впадине наружной или внутренней замковой резьбы бурового оборудования.
  • повышение достоверности, повторяемости и удобства проведения неразрушающего контроля резьбы.
  • удержание каретки с преобразователем на резьбовой поверхности наружной резьбы.
  • сканер типа «Паук» содержит в своем составе первичный вихретоковый преобразователь и подключается к вихретоковому дефектоскопу «Константа ВД1».

Принцип действия сканера типа Паук:

Сканер состоит из первичного преобразователя и механического сканирующего приспособления. Крепление сканера осуществляется на внутреннем отверстии торца трубы. Преобразователь устанавливается на резьбу. Оператор вращает рукоятку сканера рукой, при этом преобразователь прокатывается по ручейку над впадиной резьбы. При проведении контроля первичный преобразователь никогда не касается поверхности резьбы, что исключает его износ и повреждение. При прохождении преобразователя над трещиной во впадине резьбы срабатывает сигнализация «дефект» и на дисплее блока обработки и отображения информации индицируется глубина обнаруженной трещины. Сканирование резьбы допускается проводить без её предварительной очистки от грязи и смазки. Допускаемая толщина грязи и смазки до 1,0 мм. Изменение зазора между преобразователем и резьбой, обусловленного наличием грязи и смазки на резьбе, не приводит к возникновению ложных показаний благодаря реализованной методике отстройки от зазора.

Отличительные особенности сканера типа Паук:

  • один комплект сканера для контроля любой замковой резьбы с углом профиля 60°;
  • быстрая установка и снятие сканера с объекта контроля, простота и высокая скорость сканирования резьбы;
  • не требуется настройка сканера при переходе с одной резьбы на другую;
  • не требуется тщательная очистка резьбы перед сканированием, допускаемая толщина загрязнения и остатков смазки до 1,0 мм;
  • отсутствие физического контакта преобразователя с резьбой – исключен износ и повреждение преобразователя.

Технические характеристики сканера типа Паук:

 Материал контролируемых объектов сталь ферромагнитная, по требованию заказчика сканер может
быть поставлен с преобразователем для контроля нержавеющей
немагнитной стали
Тип контролируемой замковой резьбы профиль I, II, III, IV, V, VI по ГОСТ 50864-96
любой профиль по ТУ-1324-001-86528288-2010 (кроме з-83)
Диаметр контролируемой наружной резьбы от 30 мм до 210 мм
Диаметр внутреннего отверстия трубы от 16 мм до 105 мм
Минимальная длина контролируемой резьбы 35 мм
Протяженность зоны контроля 3 мм
Диапазон отстройки от зазора 0/1,0 мм
Минимальный обнаруживаемый дефект– трещина, глубиной 0,1 мм
Диапазон измерения глубины трещины 0,3/2 мм

Комплект поставки сканера типа Паук:

  • устройство позиционирования и перемещения;
  • устройство крепления сканера на трубу с диаметром внутреннего отверстия от 16 до 45 мм;
  • устройство крепления сканера на трубу с диаметром внутреннего отверстия от 35 до 105 мм;
  • каретка для удержания преобразователя на резьбе;
  • вихретоковый преобразователь для контроля резьбы ферромагнитных объектов;
  • руководство по эксплуатации сканера с методикой контроля;
  • упаковка
