Преобразователь ПФ-Р1-0,5х3-Fe с кареткой ККТ-1

Под заказ
Артикул: 763116
Константа
Преобразователь и каретка для обнаружения трещин в резьбе вихретоковым дефектоскопом Константа ВД1.
Под заказ
69 443
Купить в 1 клик
Купить в 1 клик
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Отгрузка со склада
Все цены указаны с НДС

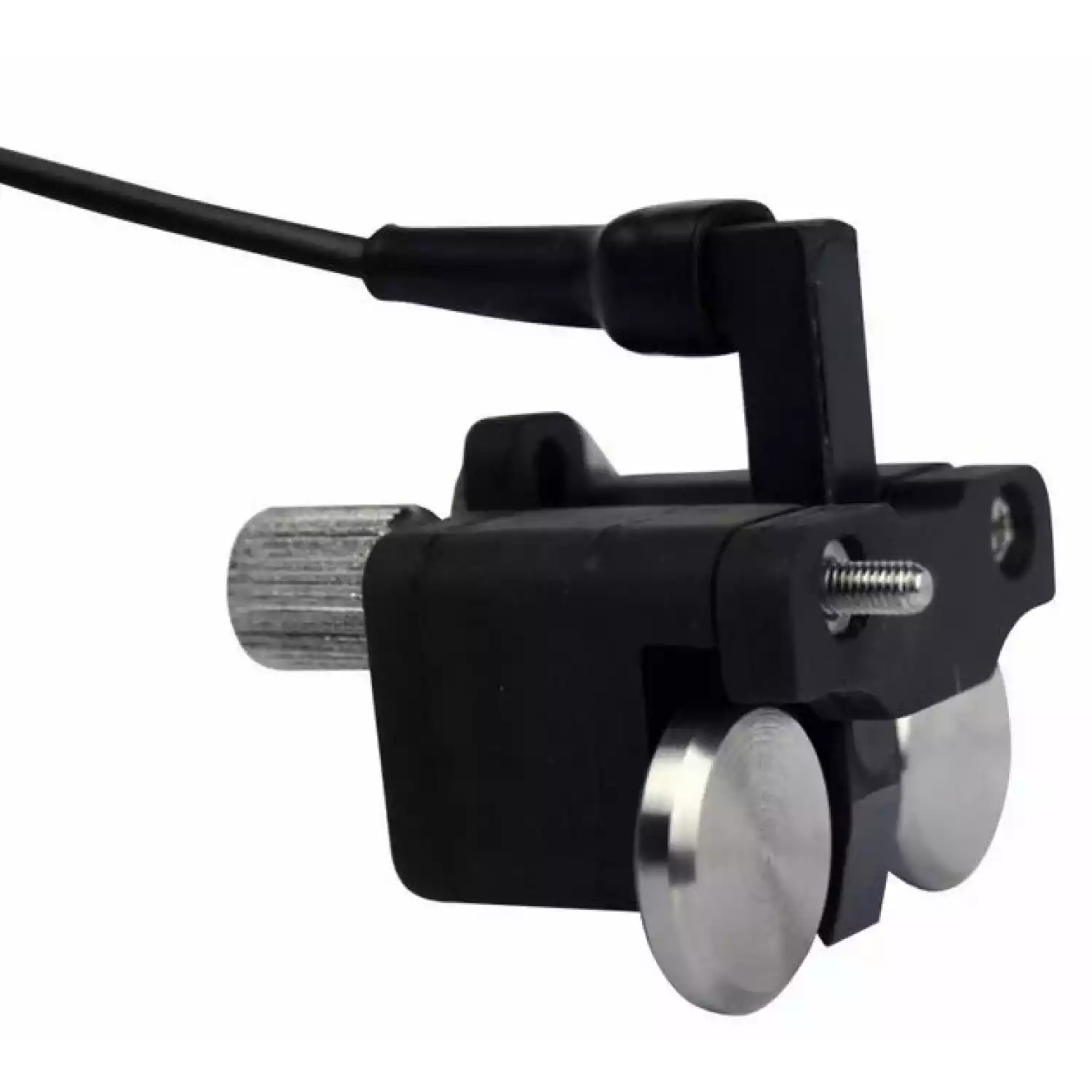

Преобразователь ПФ-Р1-0,5х3-Fe с кареткой ККТ-1

Обнаружение и измерение размеров трещин во впадине наружной или внутренней резьбы с шагом от 1,4 до 3,5 мм.

Каретка с закрепленным на ней преобразователем ставится на резьбу. Колеса каретки обеспечивают надежное удержание преобразователя над впадиной резьбы, при этом преобразователь не касается поверхности резьбы, а расположен на фиксированном расстоянии от неё. Каретка с преобразователем прокатывается по ручейку резьбы, при прохождении преобразователя над трещиной во впадине срабатывает сигнализация «дефект» и отображается глубина обнаруженной трещины.

Отличительные особенности преобразователя ПФ-Р1-0,5х3-Fe:

  • одним комплектом преобразователь-каретка возможен контроль резьбы с различными шагами и диаметрами, наружной и внутренней резьбы;
  • высокая достоверность контроля за счет применения тангенциального способа возбуждения вихревых токов;
  • отсутствие износа преобразователя за счет наличия зазора между преобразователем и поверхностью резьбы;
  • возможность проведения контроля резьбы без предварительной очистки от загрязнения и остатков смазки толщиной до 0,2 мм.

Технические характеристики преобразователя ПФ-Р1-0,5х3-Fe:

Материал контролируемых объектов сталь ферромагнитная
Тип контролируемой резьбы треугольная и треугольная закругленная с углом профиля 60°
Шаг контролируемой резьбы от 1,4 мм до 3,5 мм
Минимальный диаметр контролируемой наружной резьбы 20 мм
Минимальный диаметр контролируемой внутренней резьбы 39 мм
Минимальная длина контролируемой резьбы 10 мм
Протяженность зоны контроля 3
Диапазон допускаемого зазора между преобразователем и резьбой 0…0,75 мм
Минимальный обнаруживаемый дефект 0,1 мм
Диапазон измерения глубины трещины 0,3…2,0 мм
Погрешность измерения глубины трещины 15%+0,15 мм
Основной контрольный образец КО-56Н-3Т-3

Область применения преобразователей и кареток:

Метрическая резьба
ГОСТ 9150-2002
ГОСТ 24705-2004
От 2 до 3,5 мм
Замковая резьба ГОСТ 631-75 Шаг 3,175 мм (треугольная закругленная)
Резьба обсадных и насосно-компрессорных труб
ГОС Р 53365-2009, ГОСТ 632-80, ГОСТ 633-80,
ГОСТ Р 52203-2004, ГОСТ Р 51906-2002
2,54 мм; 3,175 (треугольная закругленная)
Трубопроводная резьба
ГОСТ Р 51906-2002
От 11,5 до 8 витков на 25,4 мм

Комплект поставки преобразователя ПФ-Р1-0,5х3-Fe:

  • преобразователь ПФ-Р1-0,5х3-Fe;
  • каретка ККТ-1;
  • паспорт;
  • упаковка;
  • дополнительно может быть поставлен запасной преобразователь ПФ-Р1-0,5х3-Fe.
