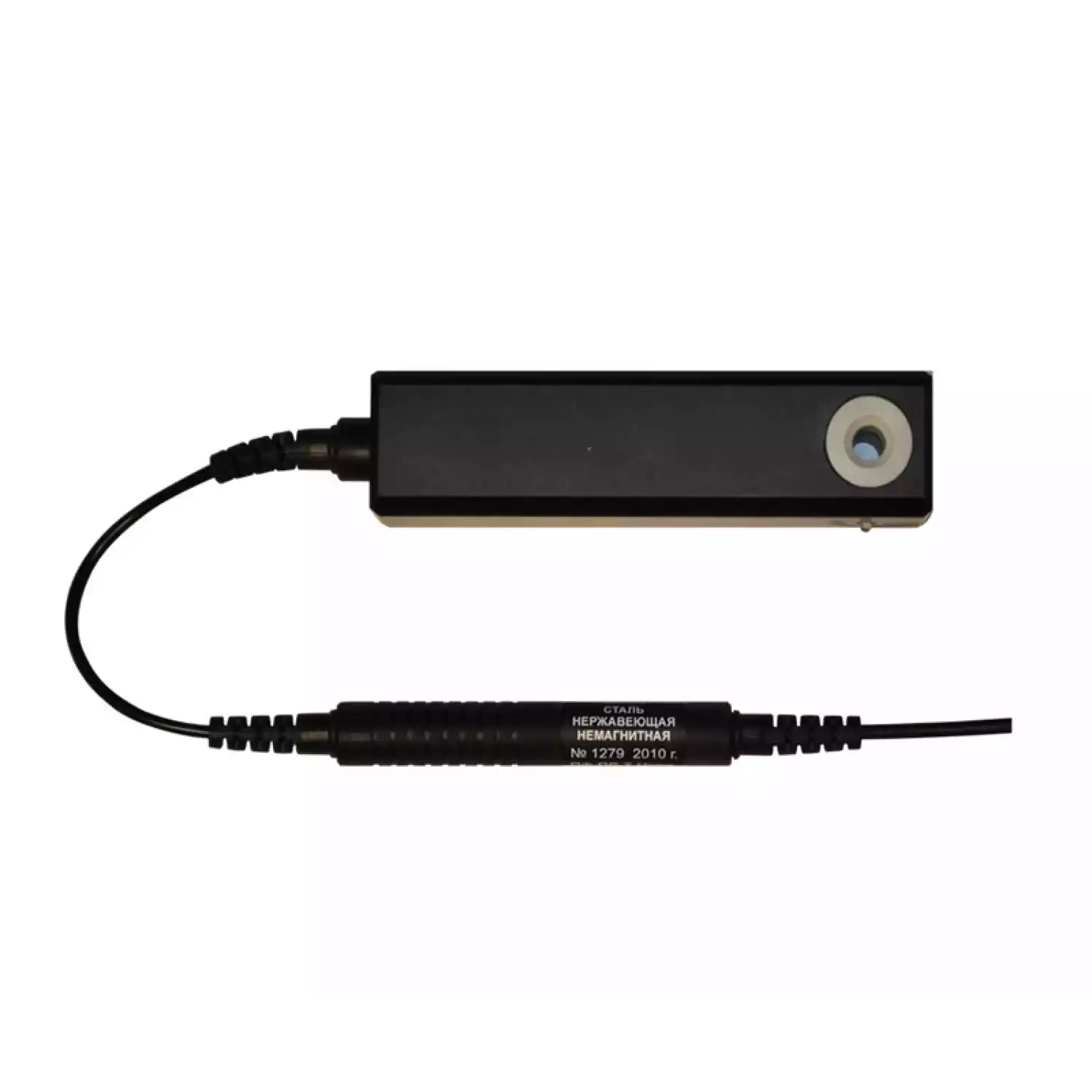

Проходной преобразователь ПФ-ПР-хх

Под заказ
Артикул: 762616
Константа
Проходной преобразователь к вихретоковому дефектоскопу Константа ВД1 предназначен для обнаружения дефектов в протяженных объектах, таких как прутки, трубки и т.д. Возможен контроль объектов не круглого сечения, например полосы, овальные радиаторные трубки, трубы квадратного сечения, шестигранные прутки и т.д.
Под заказ
25 370
Купить в 1 клик
Купить в 1 клик
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Отгрузка со склада
Все цены указаны с НДС
Проходной преобразователь ПФ-ПР-хх

Проходные преобразователи предназначены для обнаружения дефектов в протяженных объектах, таких как прутки, трубки и т.д. Возможен контроль объектов не круглого сечения, например полосы, овальные радиаторные трубки, трубы квадратного сечения, шестигранные прутки и т.д.

Основными типами обнаруживаемых дефектов являются: поверхностные и подповерхностные про-дольные трещины, ориентированные перпендикуляр-но поверхности объекта контроля.

Отличительные особенности преобразователя ПФ-ПР-хх:

Ввиду большой гаммы видов и размеров контролируемой продукции проходные преобразователи не выпускаются в виде «стандартных», а изготавливаются по типовой конструкции (серия ПФ-ПР-хх) на каждый диаметр контролируемого объекта и требуемую частоту тока возбуждения.

Порог чувствительности дефектоскопа определяется следующими факторами:

  • виды искомых дефектов;
  • диаметр (размеры) контролируемого объекта;
  • тип контролируемого объекта, полый внутри или сплошной;
  • материал объекта контроля (ферромагнитный или неферромагнитный);
  • наличие электропроводящего покрытия (гальваническое покрытие, плакировка, лужение и т.д.);
  • разброс характеристик материала объекта контроля.

Технические характеристики преобразователя ПФ-ПР-хх:

Диаметр D контролируемого объекта 1) От 4 до 50 мм 2)
Материал контролируемых объектов Ферромагнитные или неферромагнитные металлы и сплавы
Частота тока возбуждения В диапазоне от 5 Гц до 3,8 МГц
Тип контролируемого объекта Полые трубки, прутки, полосы и т.д.
Длина неконтролируемых концевых участков От 0,5D до D 3)
Допускаемый диапазон изменения зазора (разница между
внутренним диаметром преобразователя и диаметром объекта контроля)
До 0,1D
Тип обнаруживаемых дефектов Трещины, ориентированные вдоль объекта контроля и
перпендикулярно поверхности объекта контроля;
объемные пустоты, неэлектропроводящие включения;
локальные изменения свойств материала.
Порог чувствительности (минимальный обнаруживаемый дефект): Для прутков:
поверхностная трещина глубиной 0,03D, протяженностью D.
Для полых трубок:
сквозная трещина, протяженностью 0,3D;
поверхностная трещина глубиной ½ толщины стенки,
протяженностью 0,5D.
Световая сигнализация дефекта Два светодиода на корпусе преобразователя
Способ удержания преобразователя удержание в руке оператора;
крепление в зажимное приспособление на столе.



Примечания:

1) Для не круглых контролируемых объектов эквивалентный диаметр пересчитывается по формуле:
(эквивалентный диаметр) = (длина круговой линии) / 3,14.
2) Возможно расширение диапазона.
3) Возможно изготовление экранированных преобразователей с меньшей длиной неконтролируемых концевых участков.
