Универсальный шаблон сварщика WG-1 изготавливается в соответствии с ТУ 427600-088-4407661-2017 «Универсальные шаблоны сварщика. Общие технические условия». Шаблон WG-1- это импортный аналог российского УШС-4. Конструктивно шаблоны состоят из основной шкалы, измерителя высоты, измерителя глубины подреза и универсального измерителя.
Шаблоном WG1 измеряется смещение, угол разделки кромки, величину зазора, угол раскрытия Х-шва, высоту шва, размеры углового шва, ширину шва, глубину подреза и т.д.
Измеритель WG1 состоит из четырех компонентов: основной шкалы, измерителя высоты, измерителя глубины подреза и универсального измерителя. Применяется для измерения смещения, угла кромки, высоты, ширины зазора и глубины подреза сварного шва, и др. и подходит для контроля котлов, мостов, кораблей, сосудов давления и труб нефтяного сортамента.
Технические характеристики (диапазон измерения, погрешность)
Линейная шкала: 0-40 мм, ±0,1 мм
Измерение смещения: 0-15 мм, ±0,1 мм
Измерение угла кромки: 90-150°, ±30’
Измерение величины зазора: 0-5 мм, ±0,2 мм
Измерение высоты стыкового шва: 0-12 мм, ±0,2 мм
Измерение углового шва: 0-20 мм, ±0,2 мм
Измерение высоты углового шва (катет): 0-20 мм, ±0,2 мм
Измерение ширины шва: 0-40 мм, ±0,2 мм
Измерение глубины подреза: 0-7 мм, ±0,1 мм

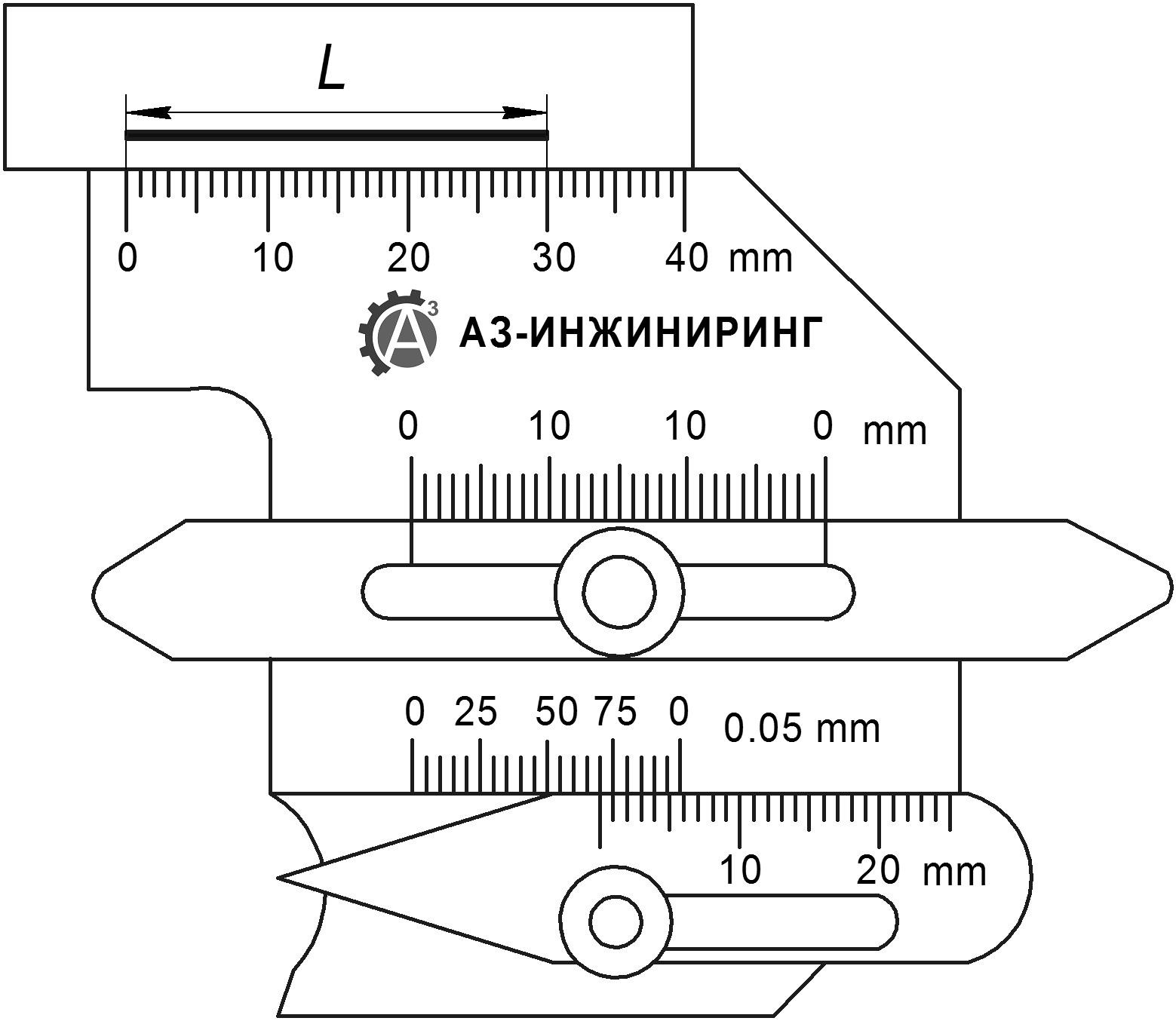

Измерение линейных размеров
Положение HJC 40 (HJC 60) на ОК. Измерение производят по шкале В.

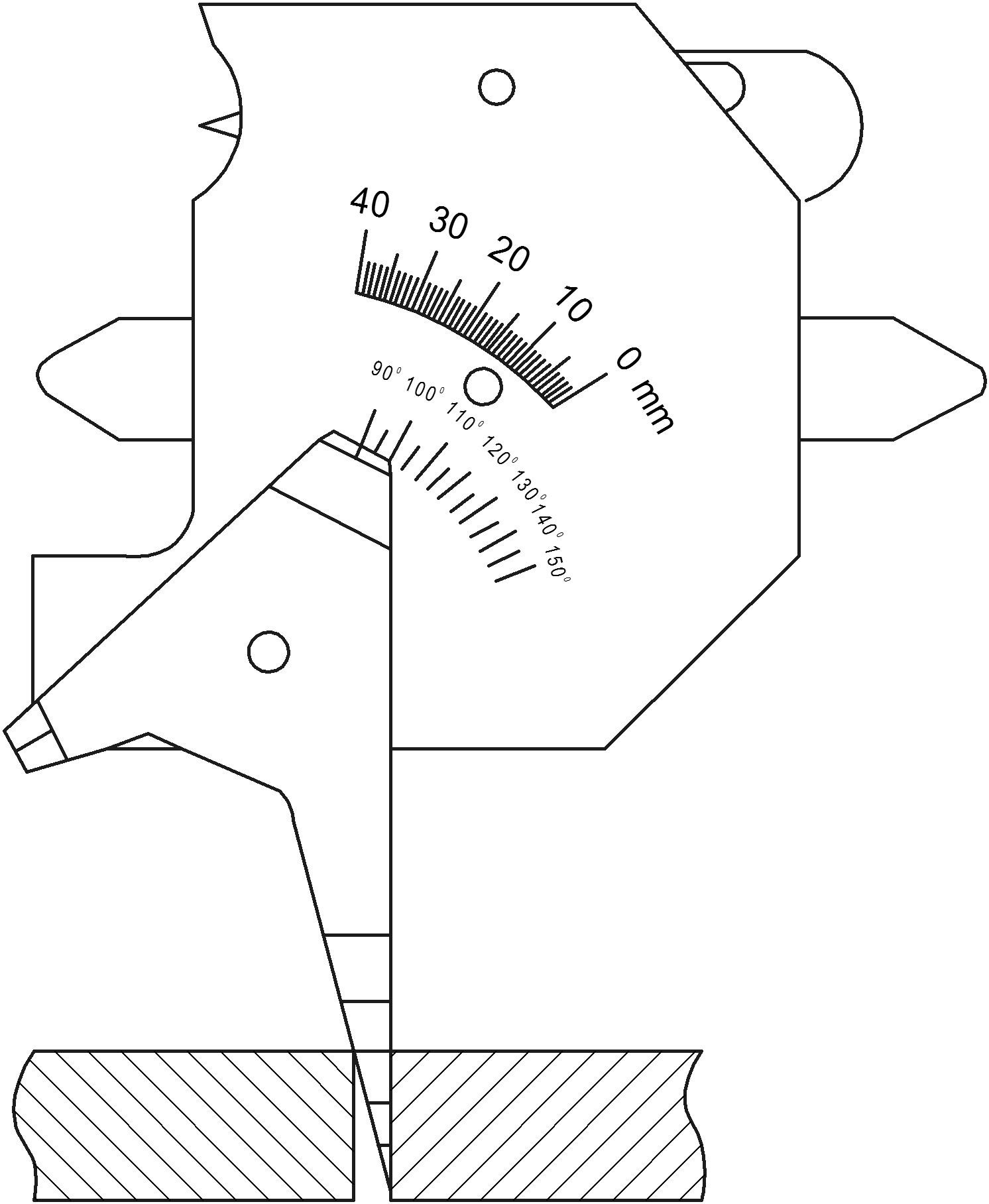

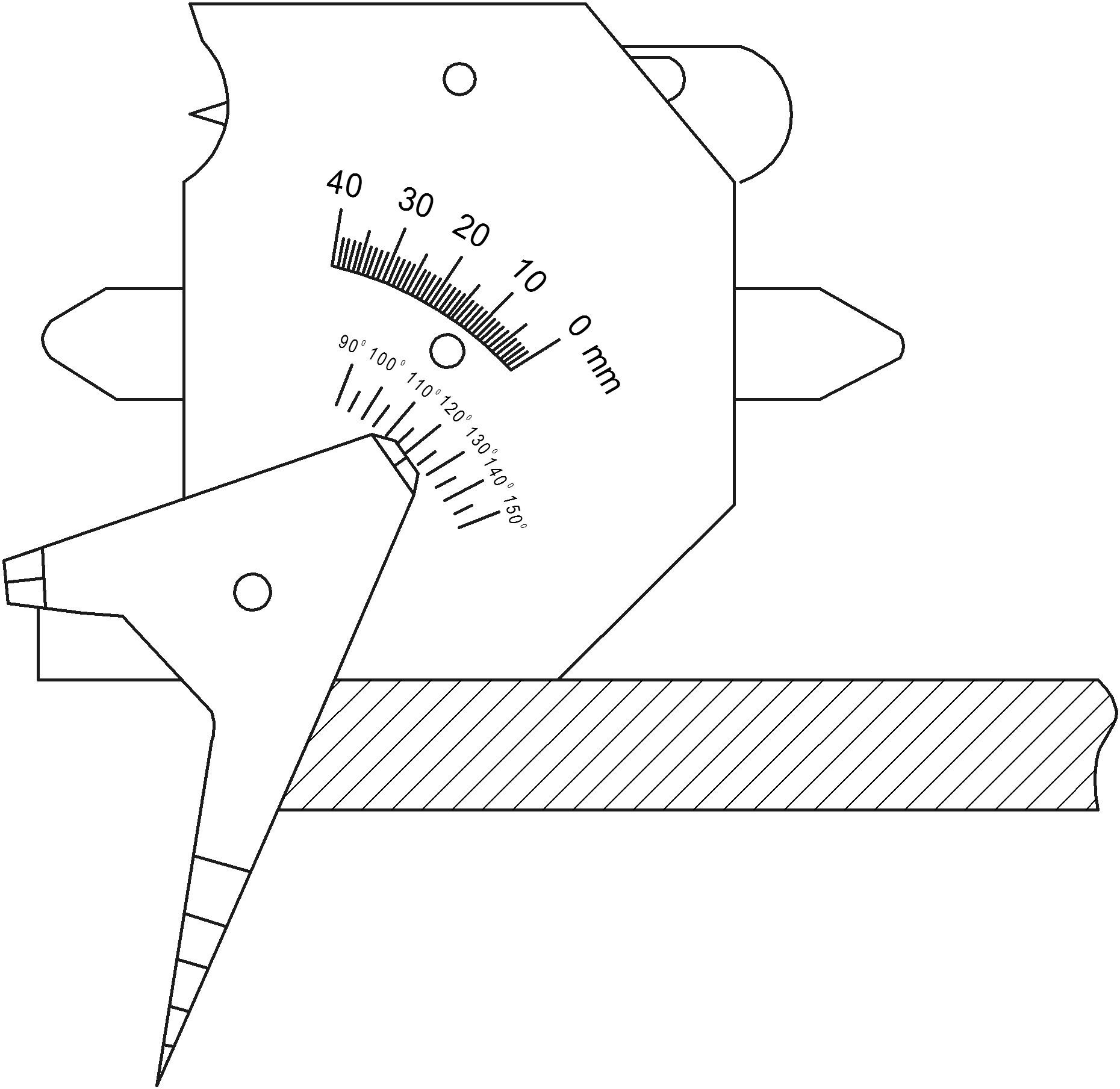

Измерение значения угла кромки
Измерение производят по шкале А с использованием измерительного движка 3.

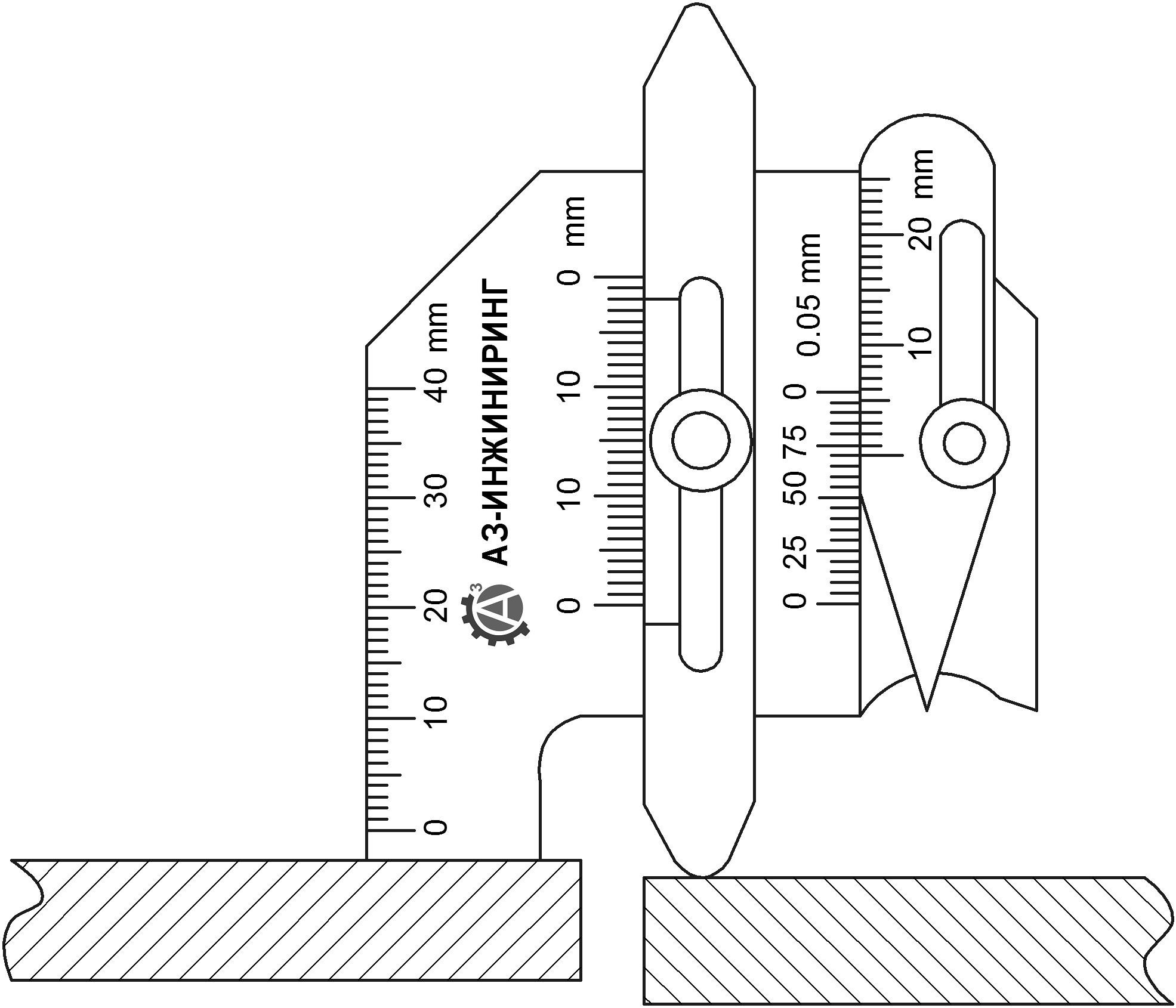

Измерение величины смещения
Измерение производят по шкале Б с использованием измерительного движка 2.
Измерение величины зазора
Измерение производят по шкале Д с использованием измерительного движка 3.

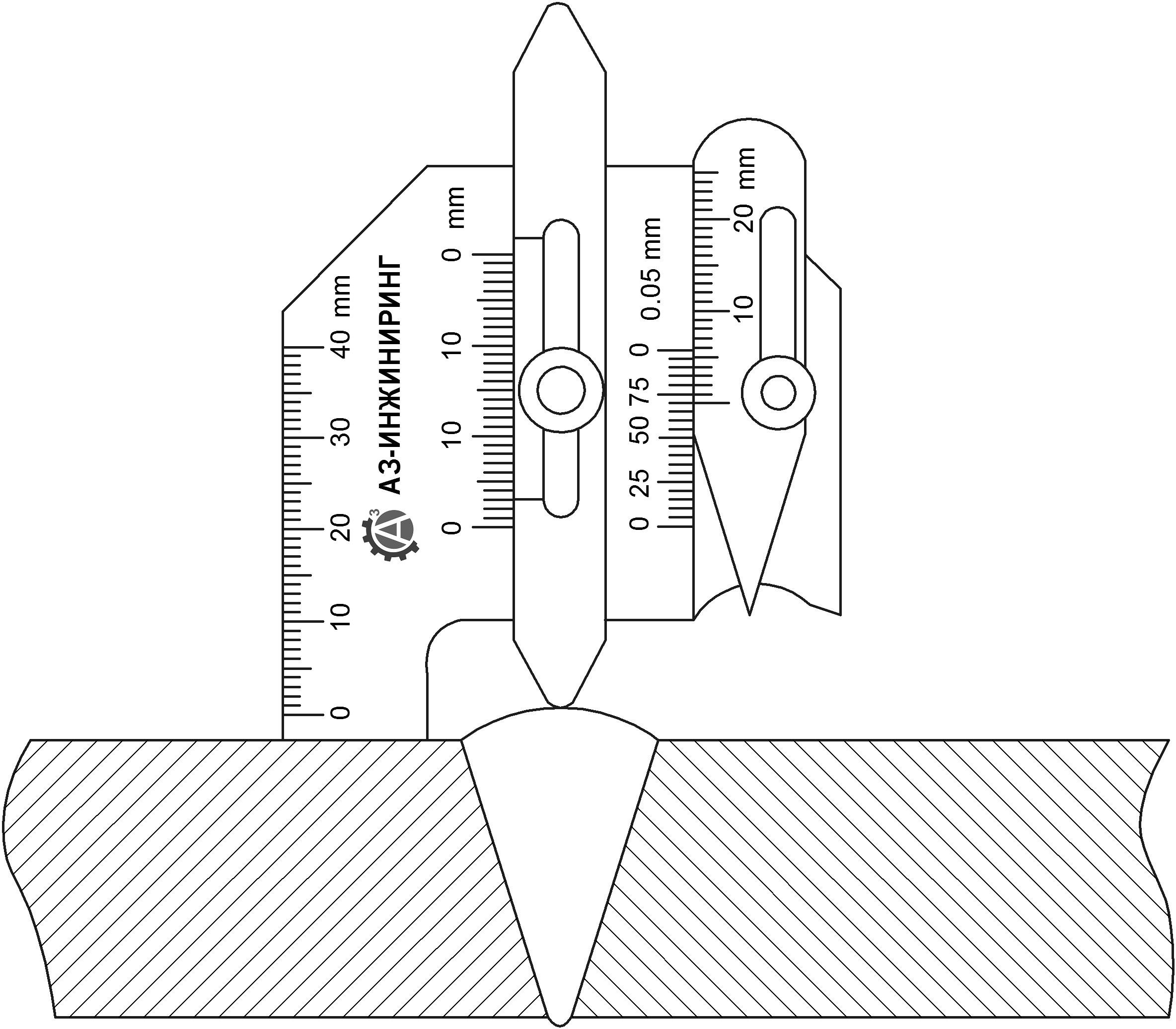

Измерение высоты стыкового шва
Измерение производят по шкале Б с использованием измерительного движка 2.

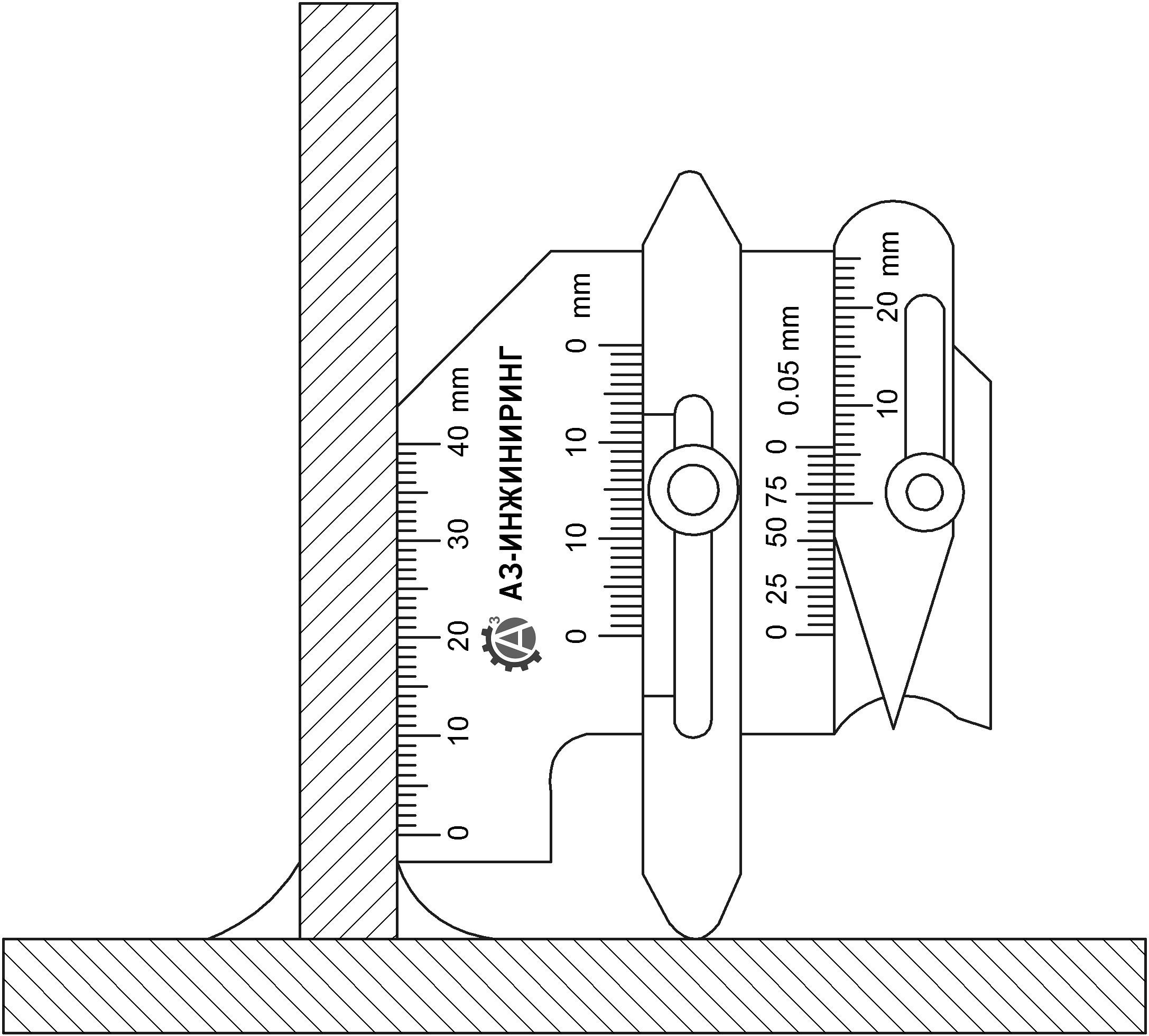

Измерение высоты усиления углового шва
Измерение производят по шкале Б с использованием измерительного движка 2.

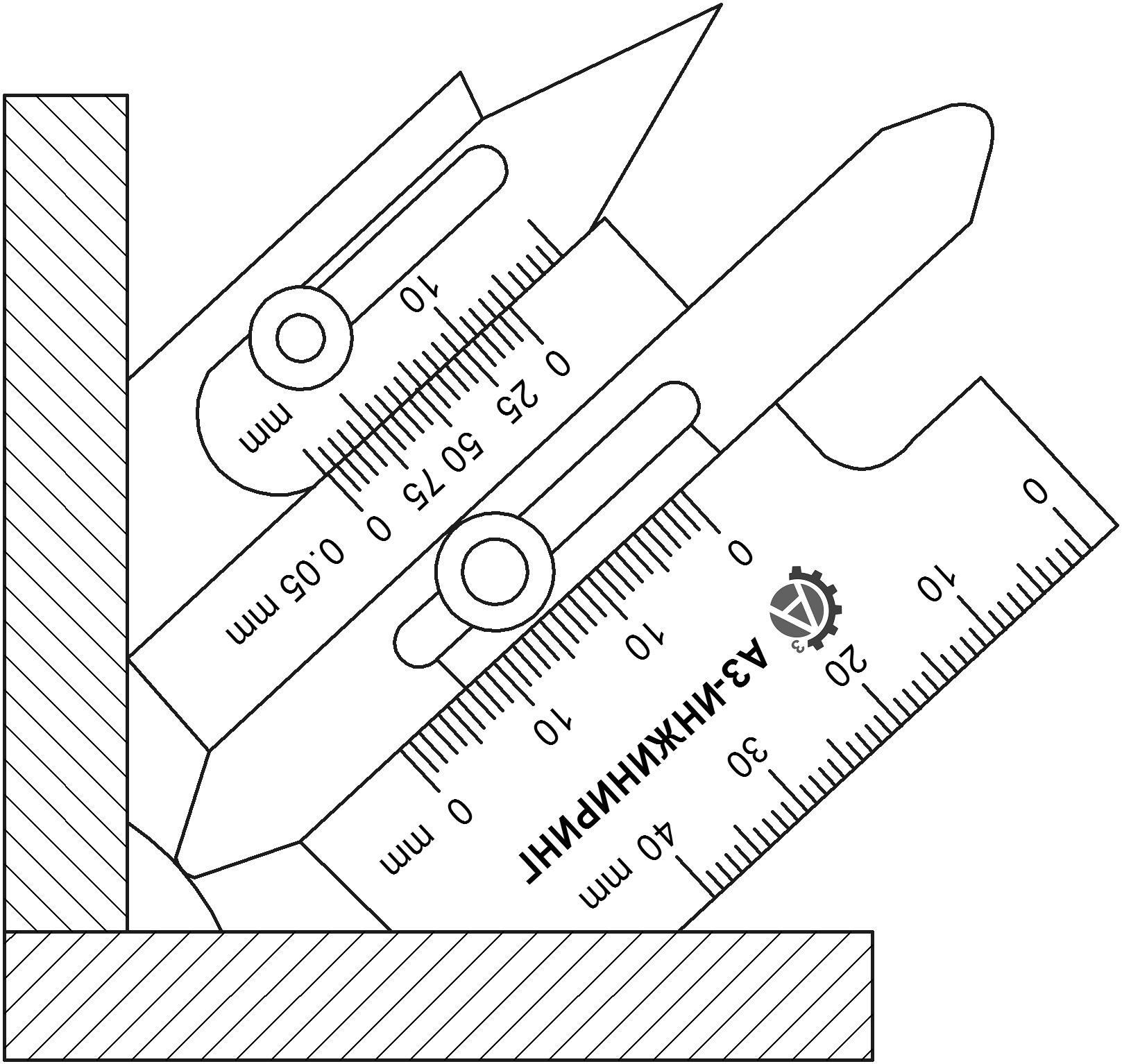

Измерение величины катета углового шва
Измерение производят по шкале Б с использованием измерительного движка 2.

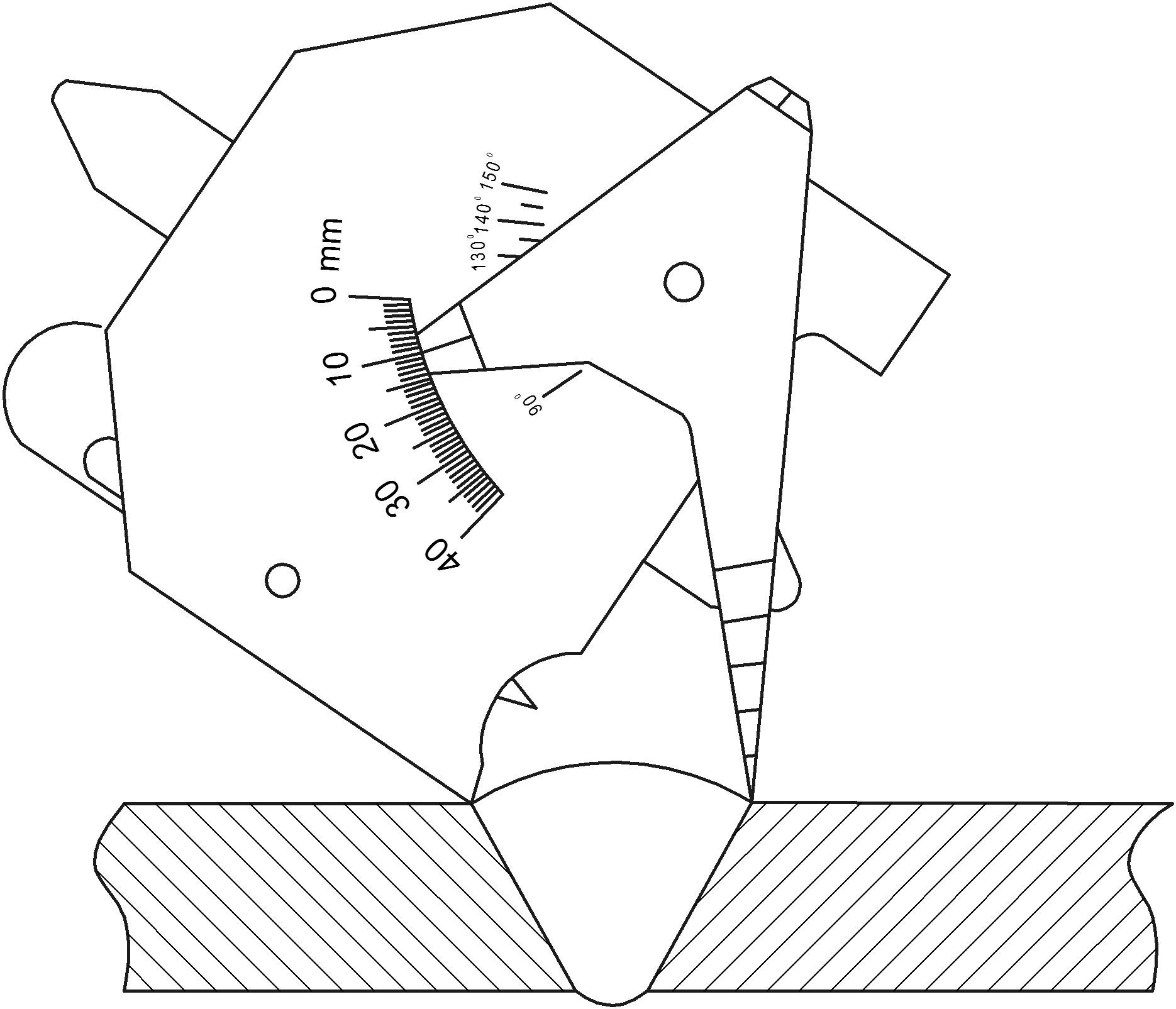

Измерение ширины шва

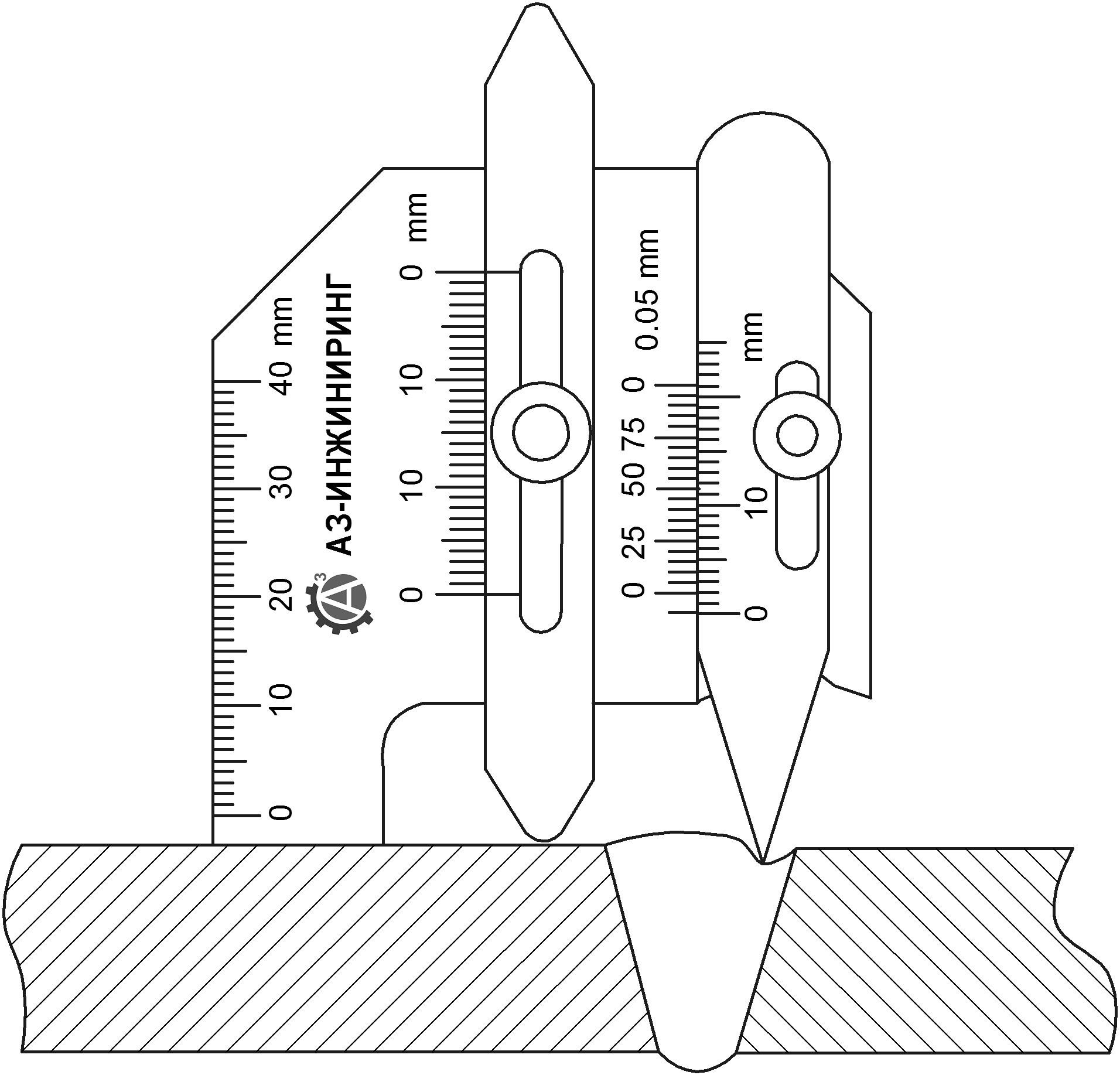

Измерение глубины подреза
Измерение производят по шкале Е с использованием измерительного движка 4.
Измерение производят по шкале Г с использованием измерительного движка 3.
Поставляется с метрологической аттестацией.
Гарантийный срок эксплуатации - 1 год.
