Универсальный шаблон сварщика WG18 (V-WAC)изготавливается в соответствии с ТУ 427600-088-4407661-2017 «Универсальные шаблоны сварщика. Общие технические условия» и предназначен для измерения основных параметров сварного шва: глубины подреза, размеров единичных пор, высоты валика усиления и тд.

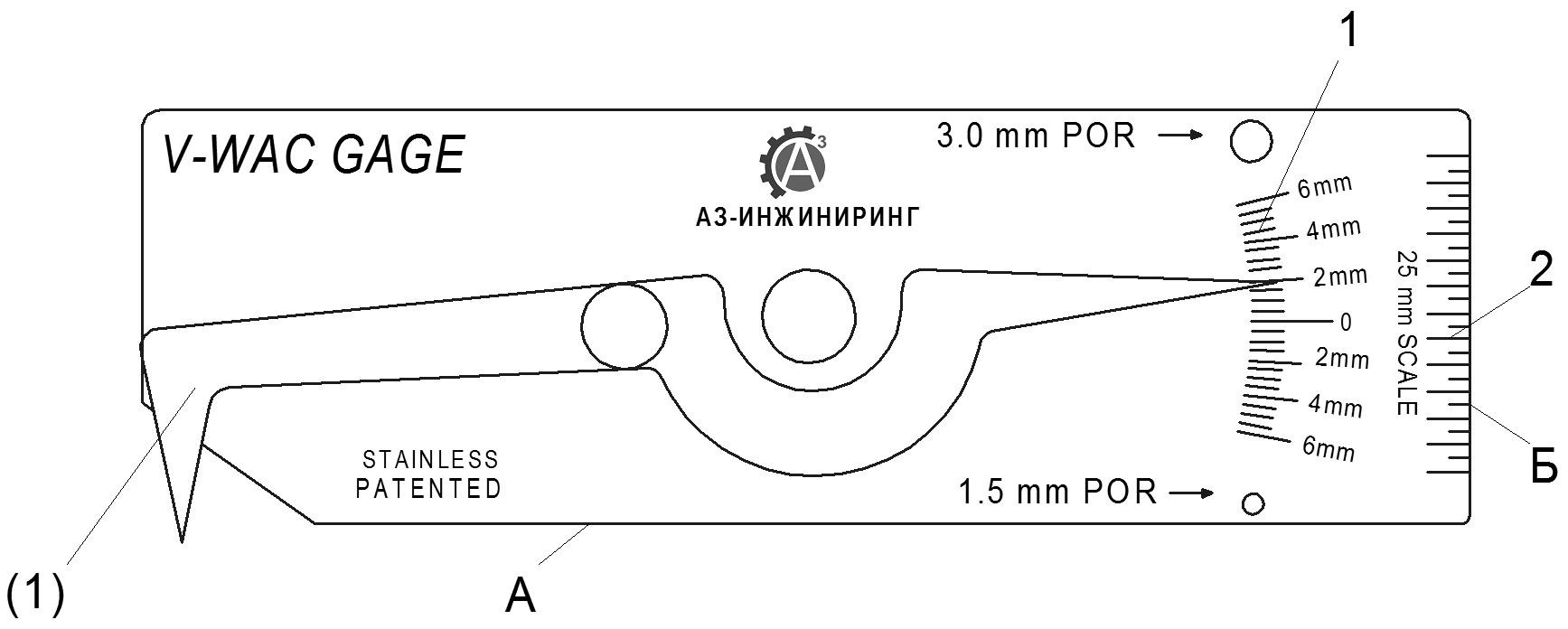

(1) - измерительный движок, 1, 2 - измерительные шкалы, А, Б- измерительные грани.
Технические характеристики
Шкала |
Ед. изм. |
Диапазон шкалы |
Цена деления шкалы |
Погрешность измерения |
1 |
мм |
0 ±6 |
0,5 |
±0,2 |
2 |
мм |
0–25,0 |
1,0 |
±0,2 |
Отверстия 1,5 мм и 3,0 мм, для измерений раковин и поверхностных пор, погрешность 0,3 мм.

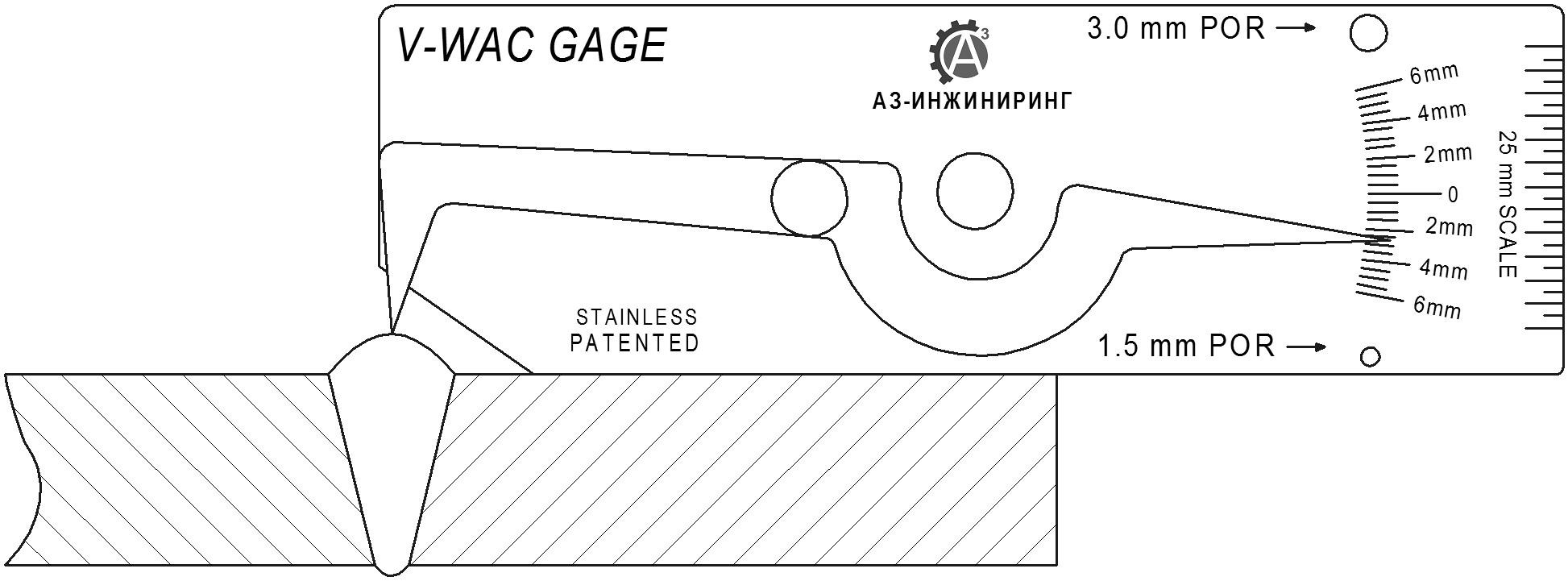

Измерение высоты стыкового шва
Измерение производят по шкале 1 с использованием измерительного движка 1.

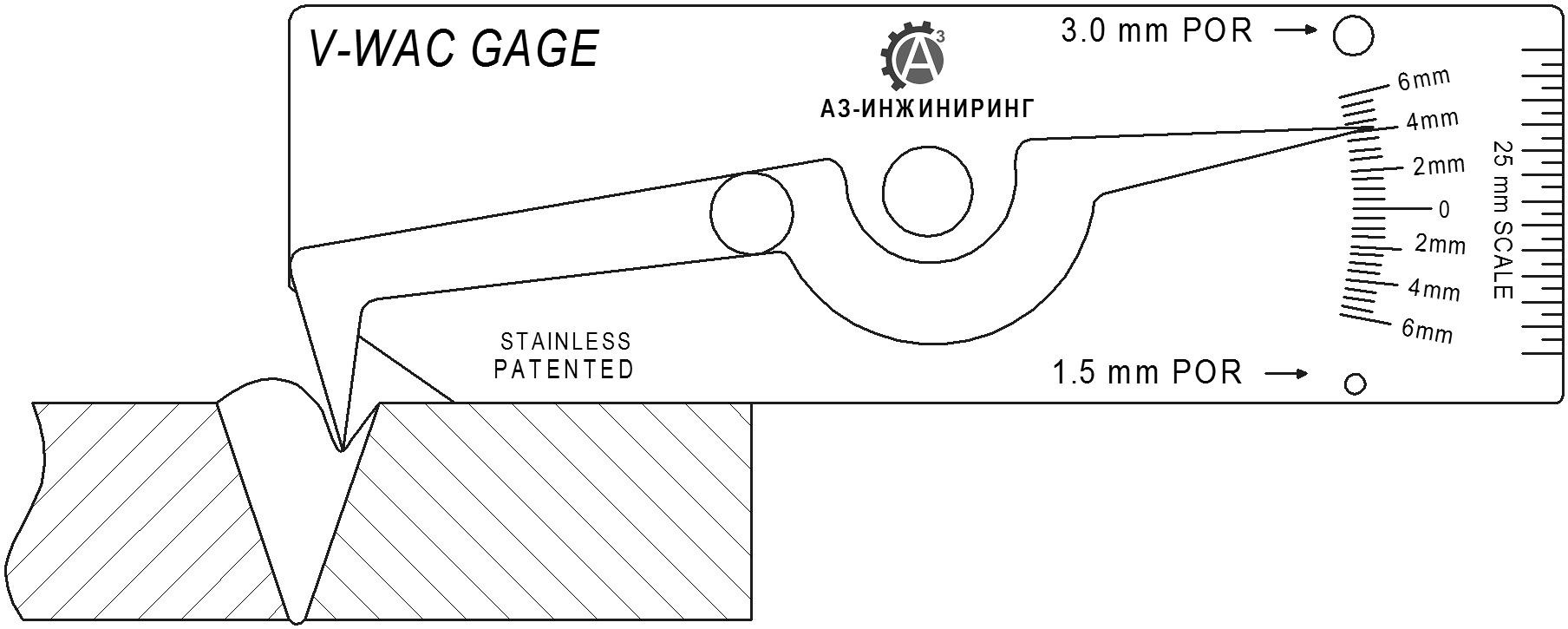

Измерение глубины подреза
Измерение производят по шкале 1 с использованием измерительного движка 1.

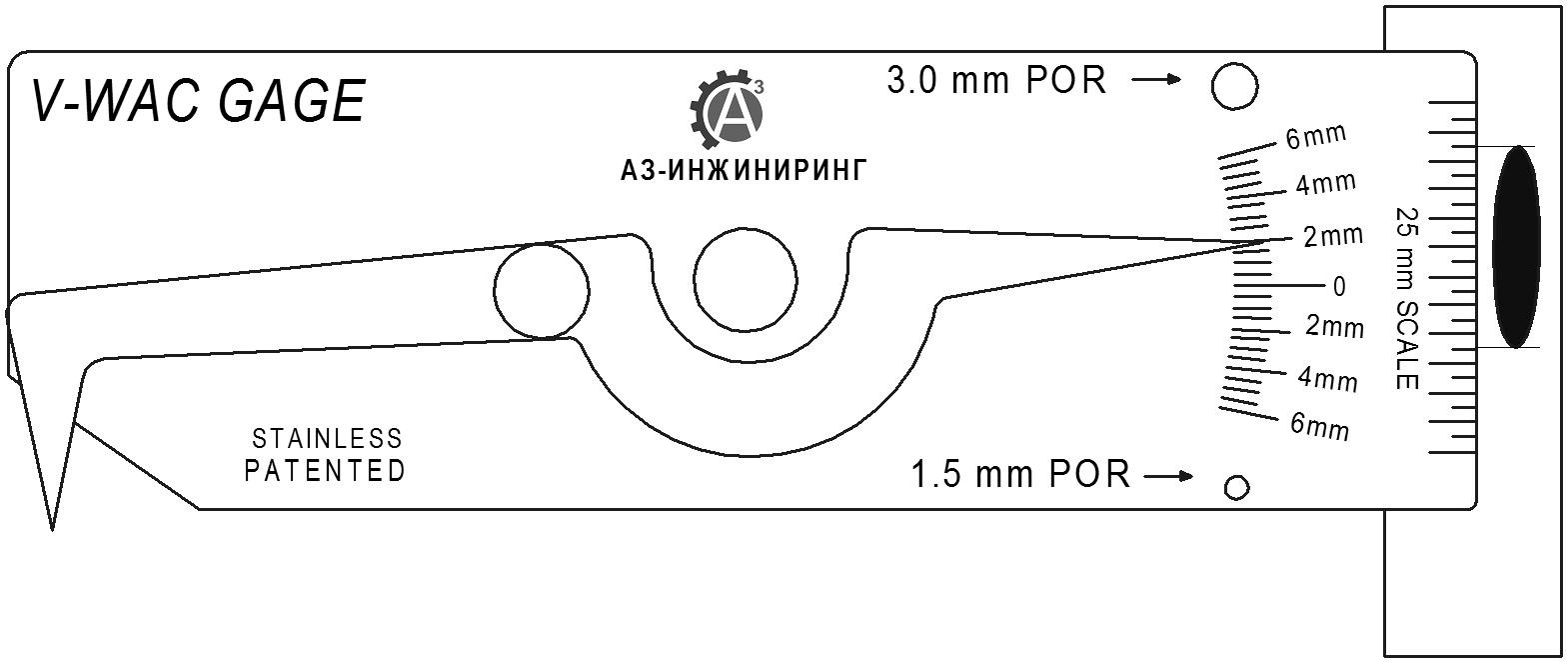

Измерение линейных размеров
Измерение производят по шкале 2.

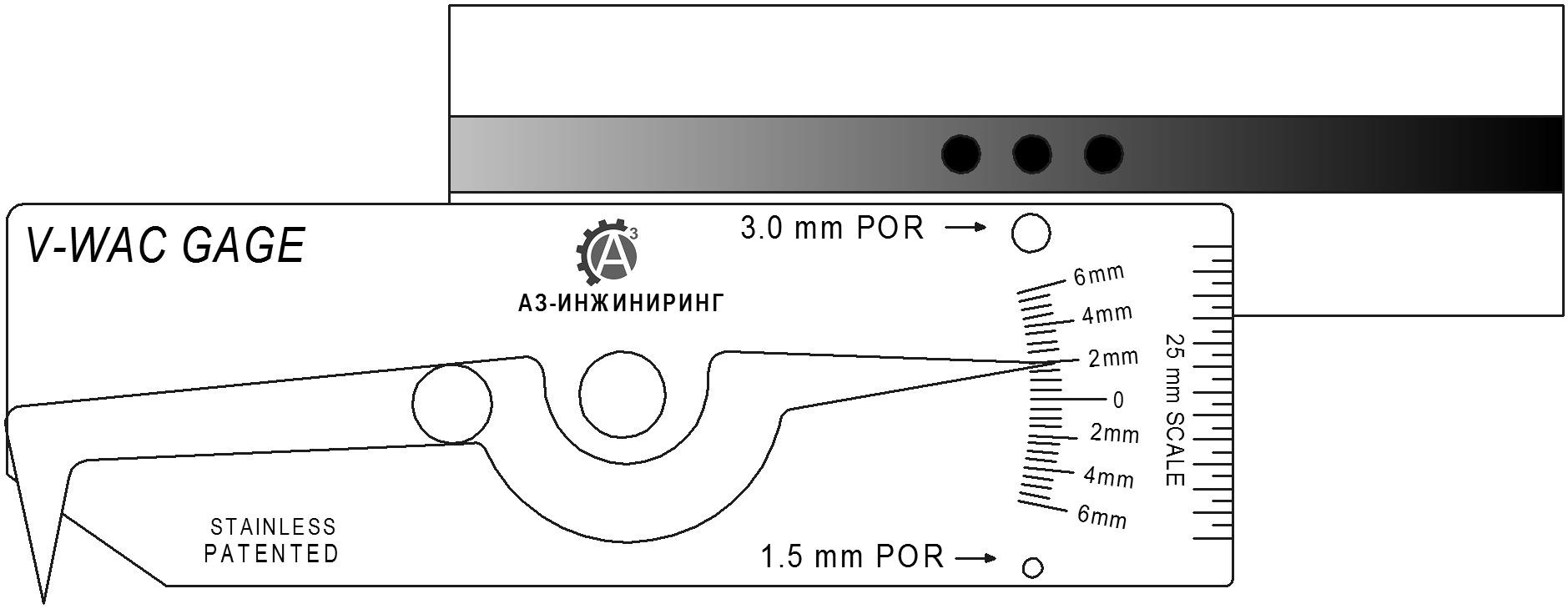

Измерение раковин и поверхностных пор
Измерение производят по отверстиям 1,5 мм и 3,0 мм.
Материал – нержавеющая сталь.
Гарантийный срок эксплуатации – 1 год (не менее). Поставляется с метрологической аттестацией.
