Шаблон ШПС-А3 предназначен для контроля основных параметров сварных швов полиэтиленовых трубопроводов.

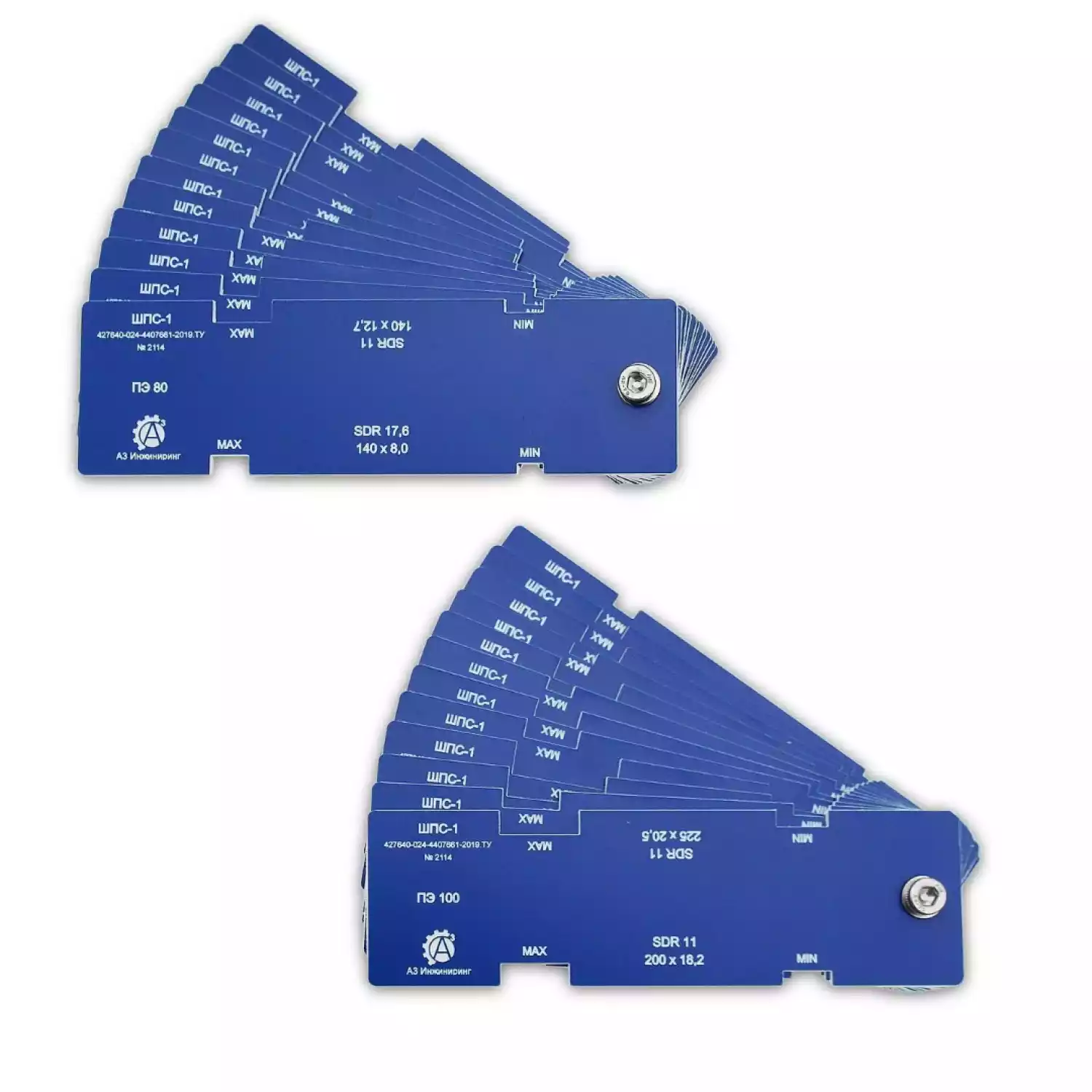

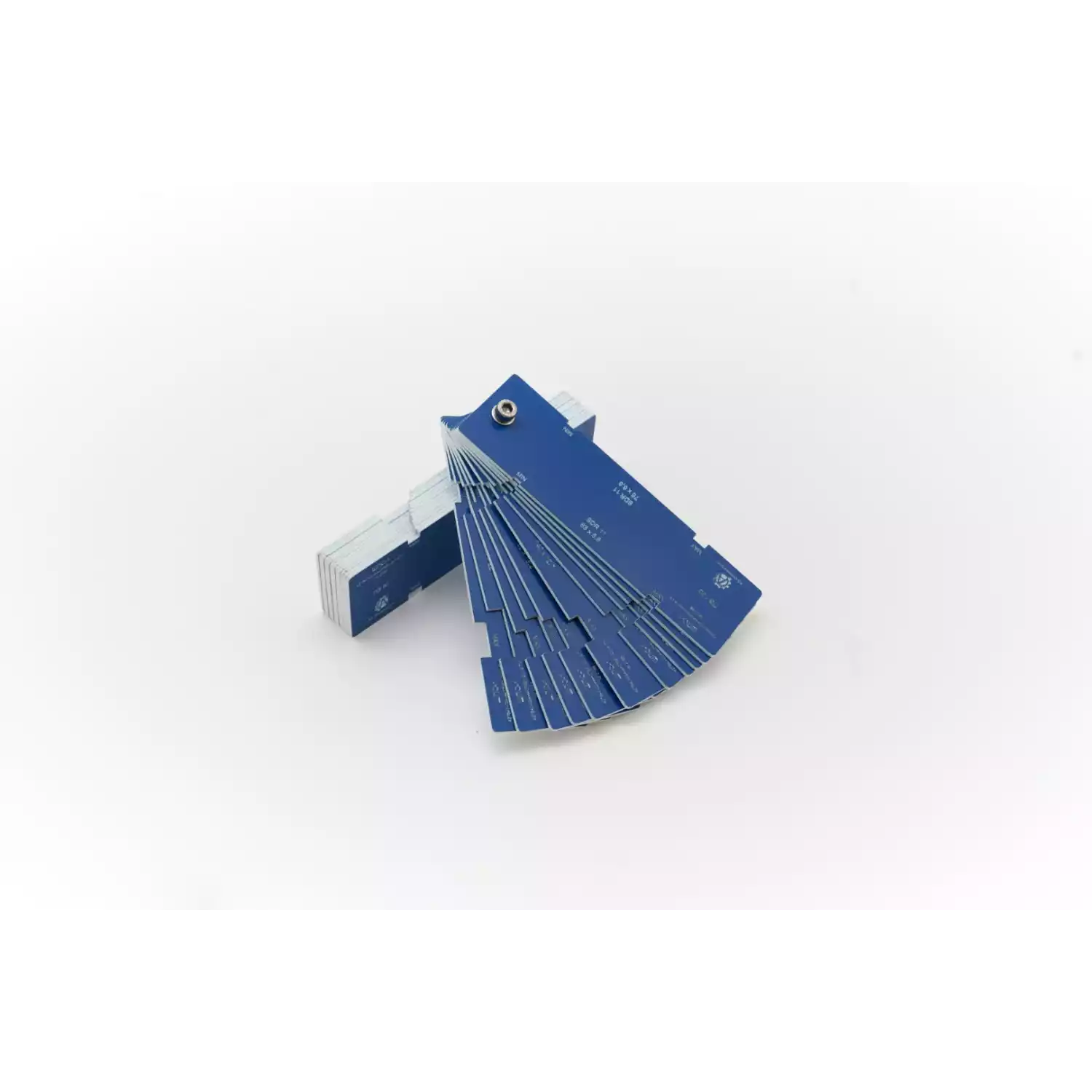

Конструктивно шаблон состоит из 2-х комплектов пластиковых пластинок, соединенных винтом, вокруг которого они могут свободно вращаться. Каждая пластинка имеет несколько пар пазов, соответствующих минимальным и максимальным размерам грата сварного шва полиэтиленовых трубопроводов.
Изготовлено в соответствии с 427640-024-4407661-2019.ТУ.
В зависимости от марки контролируемого полиэтилена (ПЭ80 ил ПЭ100) используется соответствующий набор из 5 пластин с нанесенными на них пазами, с размерами соответствующими определенному размеру и толщине стенки полиэтиленовой трубы. Измерение геометрических размеров сварных соединений с использованием шаблона ШПС-1 проводится в следующей последовательности:
В таблицах ниже прописаны номинальные размеры ширины и высоты пазов для каждой пластины шаблона полиэтиленовых стыков ШПС-А3.
Таблица 1
|
Обозначение |
Пластина № 1 |
|||
|
Параметры |
SDR 17,6 180x10,2 |
SDR 11 180x16,4 |
SDR 17,6 200x11,4 |
SDR 11 200x18,2 |
|
Высота паза, мм |
от 2,1 до 3,8 |
от 3,0 до 4,7 |
от 2,6 до 4,3 |
от 3,4 до 5,1 |
|
Ширина паза, мм |
от 5,5 до 8,9 |
от 9,4 до 13,6 |
от 7,2 до 10,2 |
от 11,1 до 15,3 |
Таблица 2
|
Обозначение |
Пластина №2 |
|||||
|
Параметры |
SDR 17,6 125x7,1 |
SDR 11 125x11,4 |
SDR 17,6 140x8,0 |
SDR 11 140x12,7 |
SDR 17,6 160x9,1 |
SDR 11 160x14,6 |
|
Высота паза, мм |
от 1,7до 3,4 |
от 2,6 до 4,3 |
от 2,1 до 3,8 |
от 2,6 до 4,3 |
от 2,1 до 3,8 |
от 2,6 до 4,3 |
|
Ширина паза, мм |
от 4,7 до 6,4 |
от 7,2 до 10,2 |
от 5,1 до 7,2 |
от 7,7до 11,1 |
от 5,1 до 8,1 |
от 8,5 до 12,8 |
Таблица 3
|
Обозначение |
Пластина №3 |
|||||
|
Параметры |
SDR 11 63x5,8 |
SDR 11 75x6,8 |
SDR 17,6 90x5,2 |
SDR 11 90x8,2 |
SDR 17,6 110x6,3 |
SDR 11 110x10 |
|
Высота паза, мм |
от 1,3 до 2,6 |
от 1,7 до 3,0 |
от 1,3 до 2,6 |
от 2,1 до 3,8 |
от 1,7 до 3,0 |
от 2,1 до 3,8 |
|
Ширина паза, мм |
от 3,4 до 5,1 |
от 4,3 до 6,0 |
от 3,4 до 5,1 |
от 5,1 до 7,2 |
от 3,8 до 5,5 |
от 5,5 до 8,5 |
Таблица 4
|
Обозначение |
Пластина №4 |
|||
|
Параметры |
SDR 17,6 225x12,8 |
SDR 11 225x20,5 |
SDR 17,6 250x14,2 |
SDR 11 250x22,7 |
|
Высота паза, мм |
от 2,6 до 4,3 |
от 3,8 до 5,5 |
от 2,6 до 4,3 |
от 3,8 до 6,4 |
|
Ширина паза, мм |
от 7,7 до 11,1 |
от 11,9 до 17,9 |
от 8,1 до 12,3 |
от 14,0 до 20,0 |
Таблица 5
|
Обозначение |
Пластина №5 |
|||
|
Параметры |
SDR 17,6 280x15,9 |
SDR 11 280x25,4 |
SDR 17,6 315x17,9 |
SDR 11 315x28,6 |
|
Высота паза, мм |
от 3,0 до 4,7 |
от 4,3 до 8,0 |
от 3,4 до 5,1 |
от 4,7 до 7,7 |
|
Ширина паза, мм |
от 9,4 до 14,0 |
от 14,5 до 22,1 |
от 11,1 до 15,3 |
от 16,2 до 23,8 |
Таблица 6
|
Обозначение |
Пластина №6 |
|||||
|
Параметры |
SDR 11 63x5,8 |
SDR 11 75x6,8 |
SDR 17,6 90x5,2 |
SDR 11 90x8,2 |
SDR 17,6 110x6,3 |
SDR 11 110x10 |
|
Высота паза, мм |
от 1,5 до 3,0 |
от 2,0 до 3,5 |
от 1,5 до 3,0 |
от 2,5 до 4,5 |
от 2,0 до 3,5 |
от 2,5 до 4,5 |
|
Ширина паза, мм |
от 4,0 до 6,0 |
от 5,0 до 7,0 |
от 4,0 до 6,0 |
от 6,0 до 8,5 |
от 4,5 до 6,5 |
от 6,5 до 10,0 |
Таблица 7
|
Обозначение |
Пластина №7 |
|||||
|
Параметры |
SDR 17,6 125x7,1 |
SDR 11 125x11,4 |
SDR 17,6 140x8,0 |
SDR 11 140x12,7 |
SDR 17,6 160x9,1 |
SDR 11 160x14,6 |
|
Высота паза, мм |
от 2,0 до 4,0 |
от 3,0 до 5,0 |
от 2,5 до 4,5 |
от 3,0 до 5,0 |
от 2,5 до 4,5 |
от 3,0 до 5,0 |
|
Ширина паза, мм |
от 5,5 до 7,5 |
от 8,5 до 12,0 |
от 6,0 до 8,5 |
от 9,0 до 13,0 |
от 6,0 до 9,5 |
от 10,0 до 15,0 |
Таблица 8
|
Обозначение |
Пластина №8 |
|||
|
Параметры |
SDR 17,6 180x10,2 |
SDR 11 180x16,4 |
SDR 17,6 200x11,4 |
SDR 11 200x18,2 |
|
Высота паза, мм |
от 2,5 до 4,5 |
от 3,5 до 5,5 |
от 3,0 до 5,0 |
от 4,0 до 6,0 |
|
Ширина паза, мм |
от 6,5 до 10,5 |
от 11,0 до 16,0 |
от 8,5 до 12,0 |
от 13,0 до 18,0 |
Таблица 9
|
Обозначение |
Пластина №9 |
|||
|
Параметры |
SDR 17,6 225x12,8 |
SDR 11 225x20,5 |
SDR 17,6 250x14,2 |
SDR 11 250x22,7 |
|
Высота паза, мм |
от 3,0 до 5,0 |
от 4,5 до 6,5 |
от 3,0 до 5,0 |
от 4,5 до 7,5 |
|
Ширина паза, мм |
от 9,0 до 13,0 |
от 14,0 до 21,0 |
от 9,5 до 14,5 |
от 16,5 до 23,5 |
Таблица 10
|
Обозначение |
Пластина №10 |
|||
|
Параметры |
SDR 17,6 280x15,9 |
SDR 11 280x25,4 |
SDR 17,6 315x17,9 |
SDR 11 315x28,6 |
|
Высота паза, мм |
от 3,5 до 5,5 |
от 5,0 до 8,0 |
от 3,4 до 5,1 |
от 4,7 до 7,7 |
|
Ширина паза, мм |
от 11,0 до 16,5 |
от 17,0 до 26,0 |
от 11,1 до 15,3 |
от 16,2 до 23,8 |
Таблица 11
|
№ |
Наименование характеристики |
Значение |
Примечание |
|
1. |
Длина, мм |
135 |
|
|
2. |
Высота, мм |
40 |
|
|
3. |
Толщина пластин, мм |
1.5 |
|
|
4. |
Вес, г, не более |
100г |
|

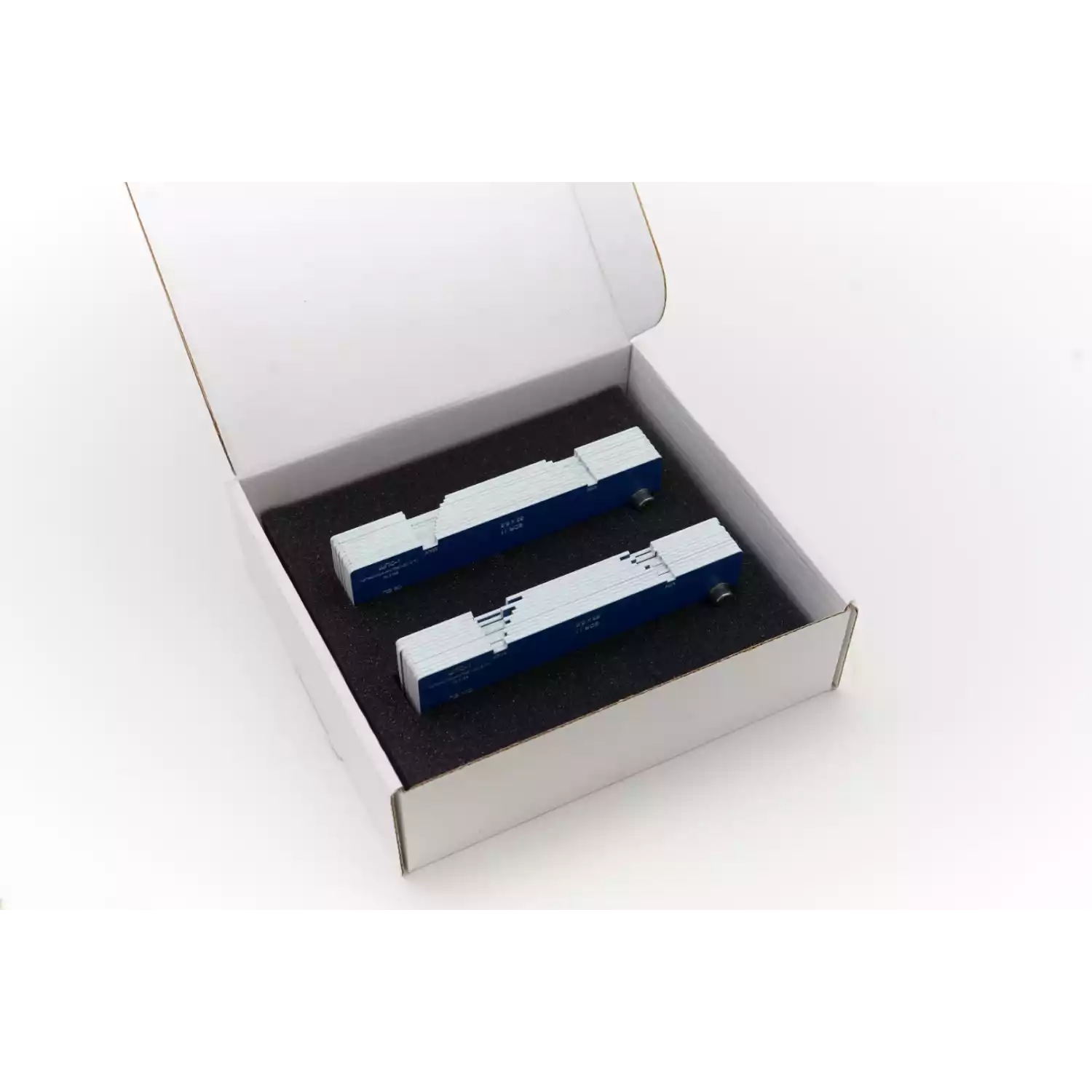

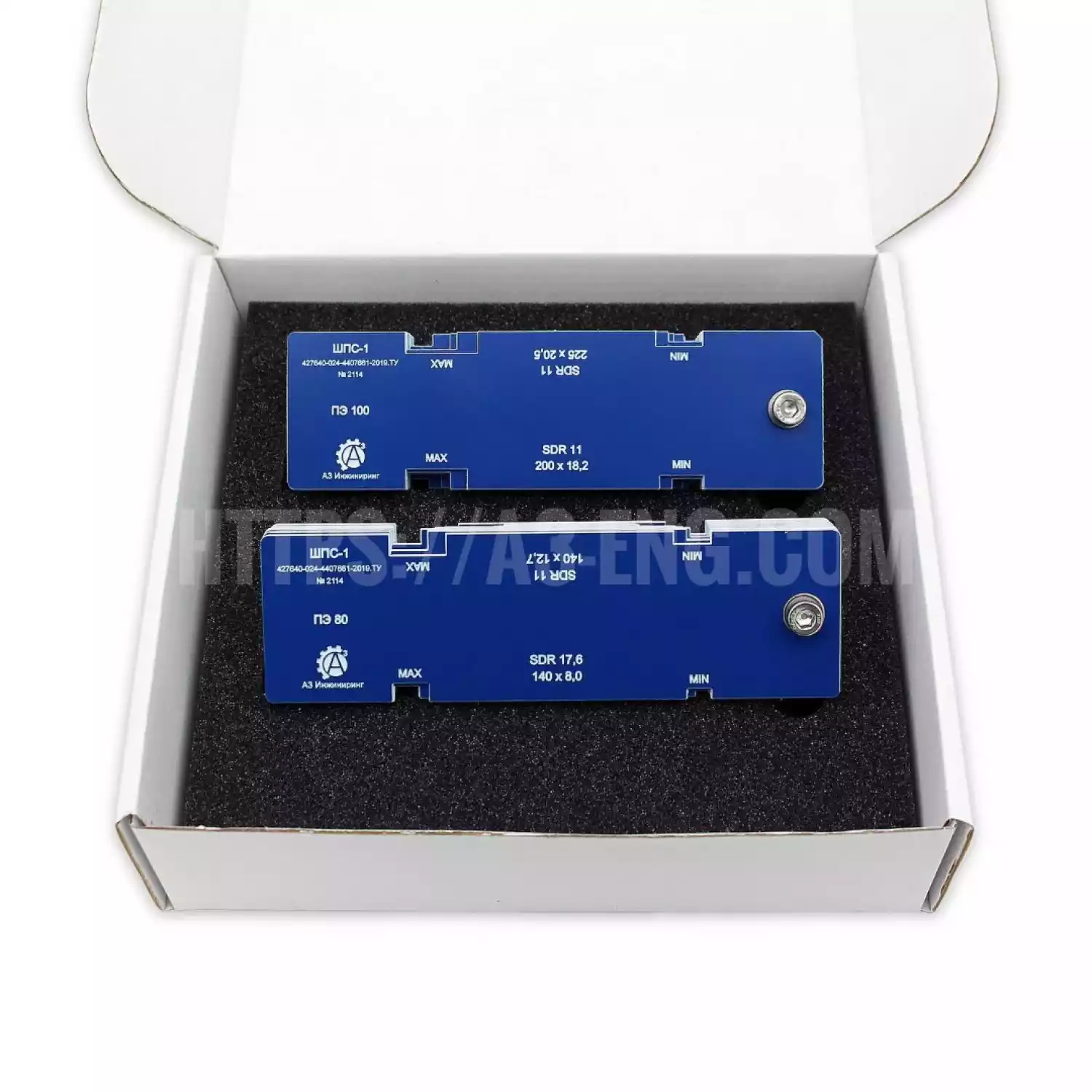

Комплект поставки:
|
№ |
Наименование |
Количество |
Примечание |
|
1 |
А3-ШПС |
1шт. |
|
|
2 |
Паспорт |
1шт. |
|
|
3 |
Сертификат о калибровке |
1шт. |
|
|
3 |
Футляр |
1шт. |
|
