Универсальный шаблон сварщика УШС-3 предназначен для контроля качества сварных соединений и обеспечивает определение параметров следующих дефектов:
Диапазон измерений глубины контролируемых дефектов шва составляет 0–15 мм; высоты усиления шва — 0–5 мм; величины зазора — 0,5–4 мм; размеров притупления и ширины шва — 0–50 мм; углов скоса кромок — 0–45°.
Назначение:
Универсальный шаблон сварщика УШС-3 предназначен для измерения контролируемых параметров труб, контроля качества сборки стыков трубных соединений, а также для измерения параметров сварного шва при его контроле.
Шаблоны УШС-3 являются неотъемлемым элементом оснащения сварочных учебных центров и входят в обязательный перечень средств визуального контроля. Универсальный шаблон сварщика применяется для контроля элементов разделки под сварной шов, электродов и элементов сварного соединения.
Применение шаблонов УШС-3 допускается на предприятиях и в организациях, осуществляющих сварочные работы.

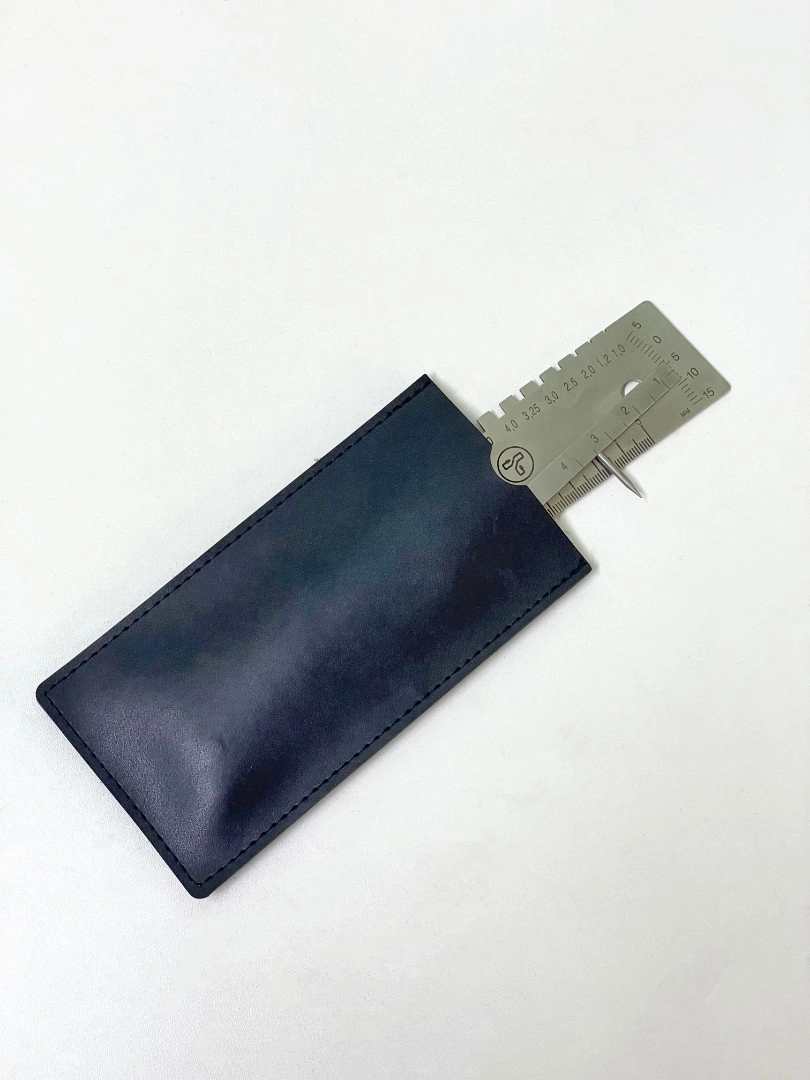

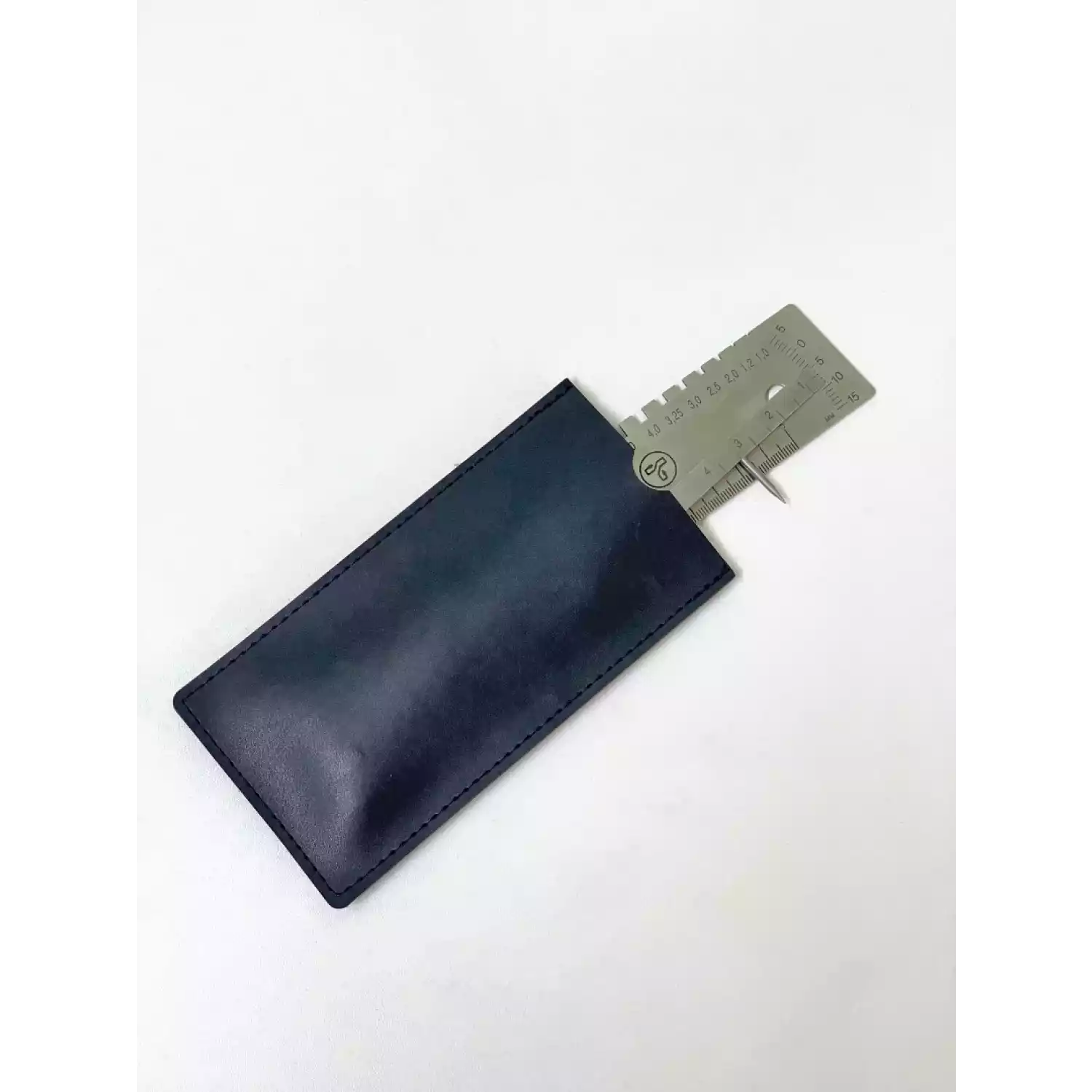

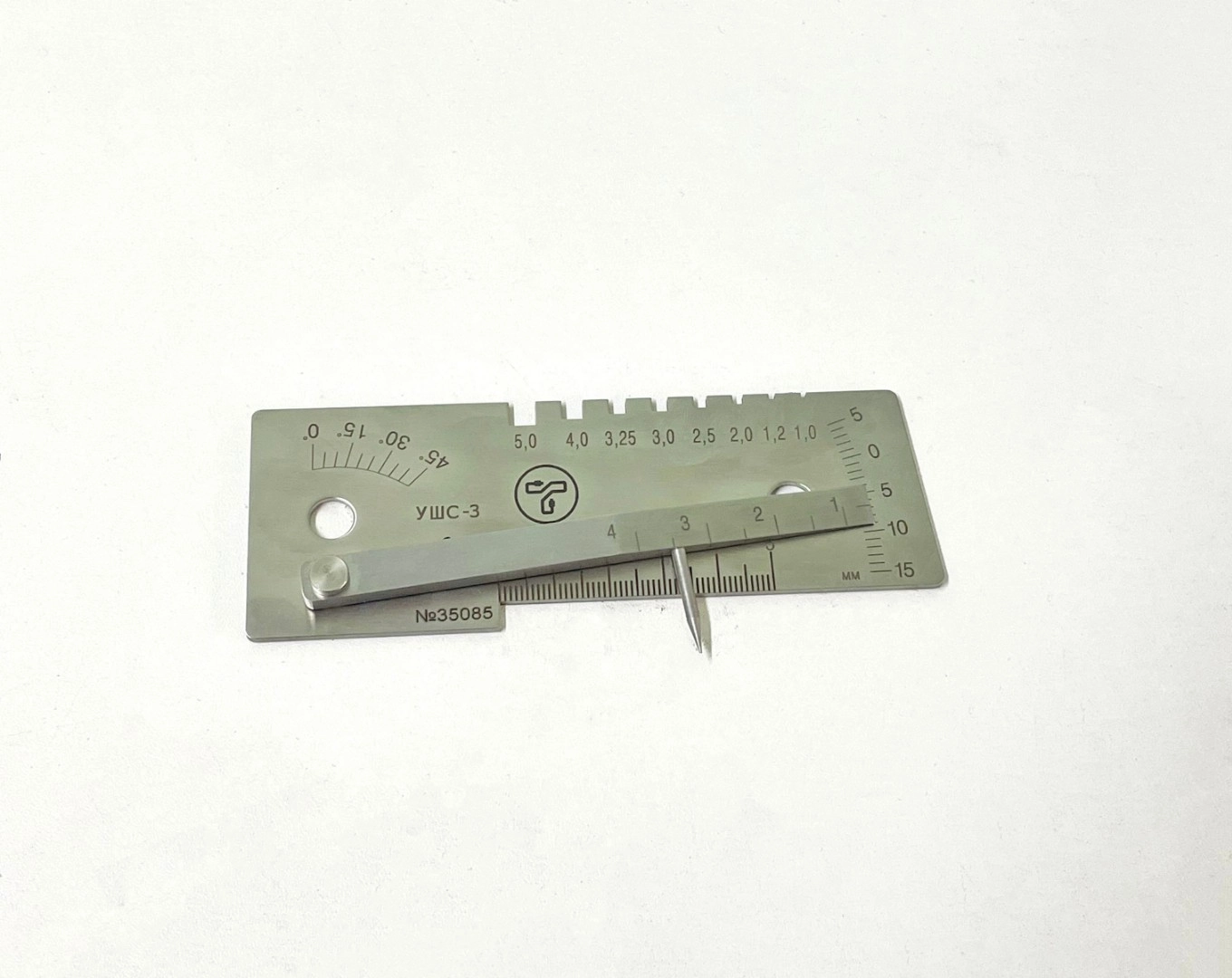

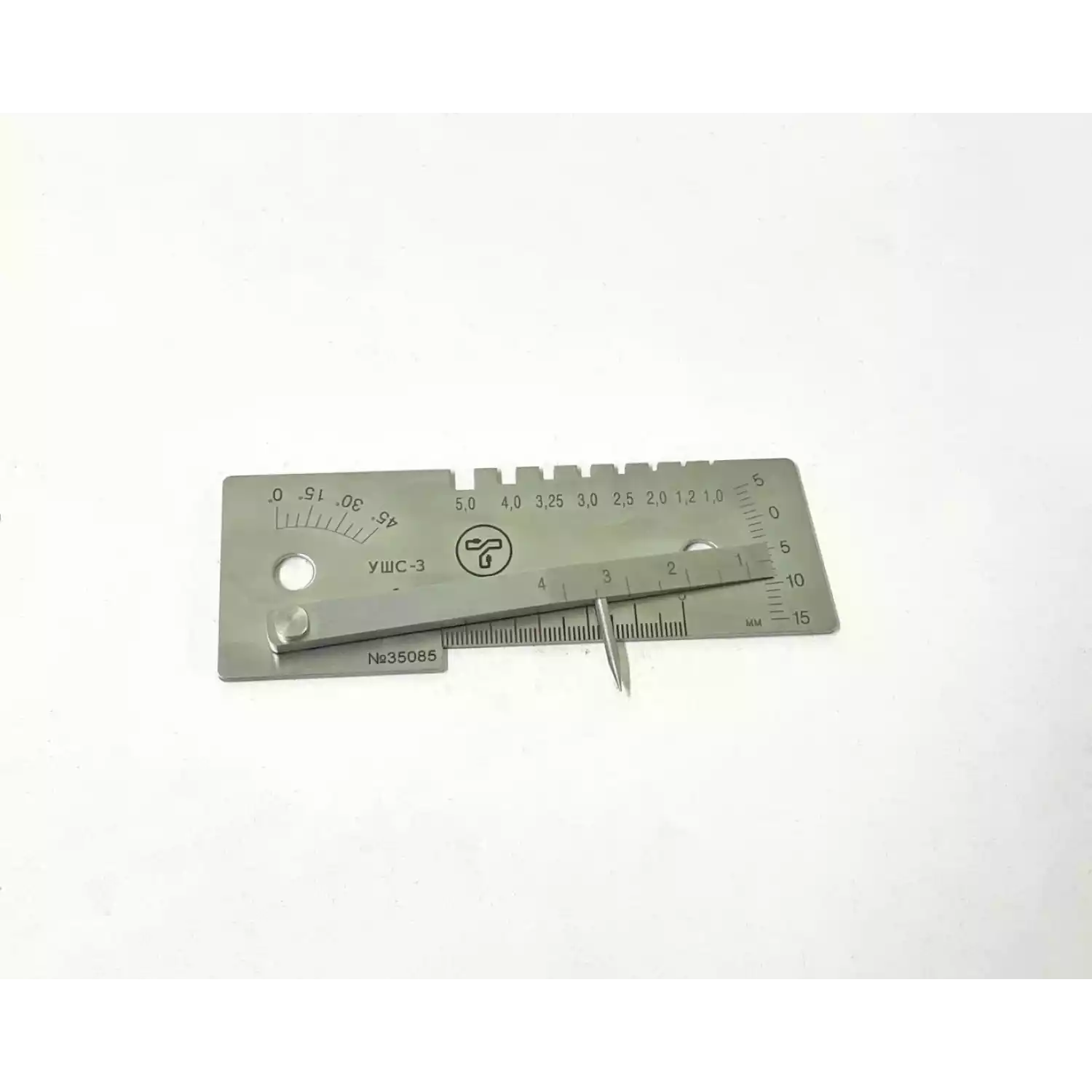

Конструктивно шаблон состоит из основания, соединенного осью с движком, на котором неподвижно закреплен указатель. УШС-3 может использоваться как в закрытых помещениях, так и на открытом воздухе. При эксплуатации шаблона сварщики должны промывать его в бензине и протирать чистой тканью. Хранение УШС-3 должно осуществляться в сухих и чистых помещениях при температуре окружающей среды от –45 до +45 °С. При сроке хранения свыше 24 месяцев с момента консервации шаблоны подлежат повторной консервации в соответствии с ГОСТ 9.014-78. Условия транспортирования шаблонов УШС-3 в части воздействия климатических факторов должны соответствовать группе 8 по ГОСТ 15150-69. Упакованные шаблоны допускается перевозить всеми видами открытого транспорта.
Изделие выпускается в соответствии с ТУ 427640-088-4407661-2017.
Технические характеристики:
|
Параметры |
Значение |
|
Диапазон контроля глубины раковин на поверхности трубы, мм |
0 - 15 |
|
Диапазон контроля глубины выбоин на торце трубы, мм |
0 - 15 |
|
Диапазон контроля углов скоса кромок труб, град. |
0 - 45 |
|
Диапазон контроля величины притупления, мм |
0 - 50 |
|
Диапазон контроля величины зазора, мм |
0 - 4 |
|
Контроль превышения кромок при сборке, мм |
0 - 15 |
|
Контролируемые значения диаметров сварочной проволоки, мм |
1,0; 1,2; 2,0; 2,5; 3,0; 3,25; 4,0; 5,0 |
|
Диапазон контроля глубины разделки стыка до корневого слоя, мм |
0 - 5 |
|
Диапазон контроля превышения кромок после сварки, мм |
0 - 15 |
|
Диапазон контроля ширины сварного шва, мм |
0 - 50 |
|
Диапазон контроля высоты усиления сварного шва, мм |
0 - 5 |
|
Габаритные размеры, мм |
127х45х10 |
|
Масса, кг |
0,15 |
Комплект поставки:
*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
