Универсальный шаблон сварщика WG10 изготавливается в соответствии с ТУ 427600-088-4407661-2017 «Универсальные шаблоны сварщика. Общие технические условия» и предназначен для измерения ямок труб.

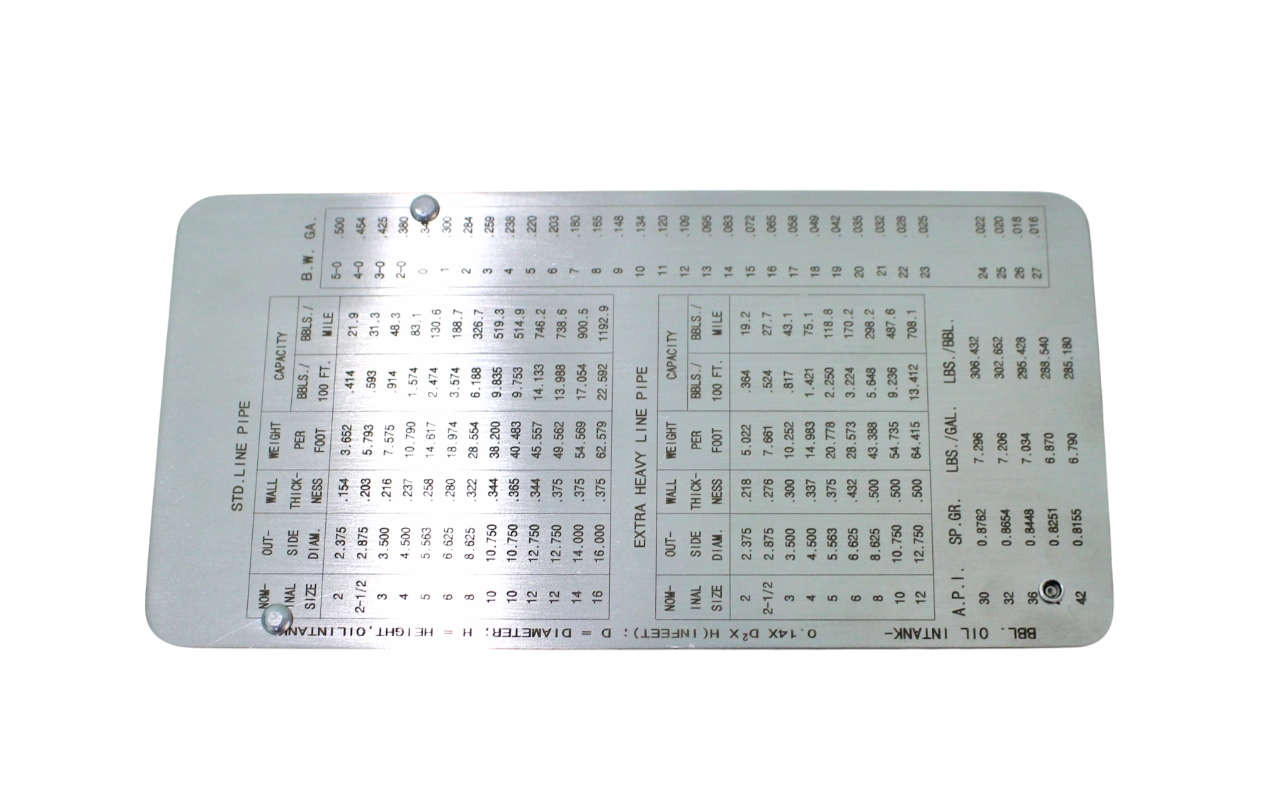

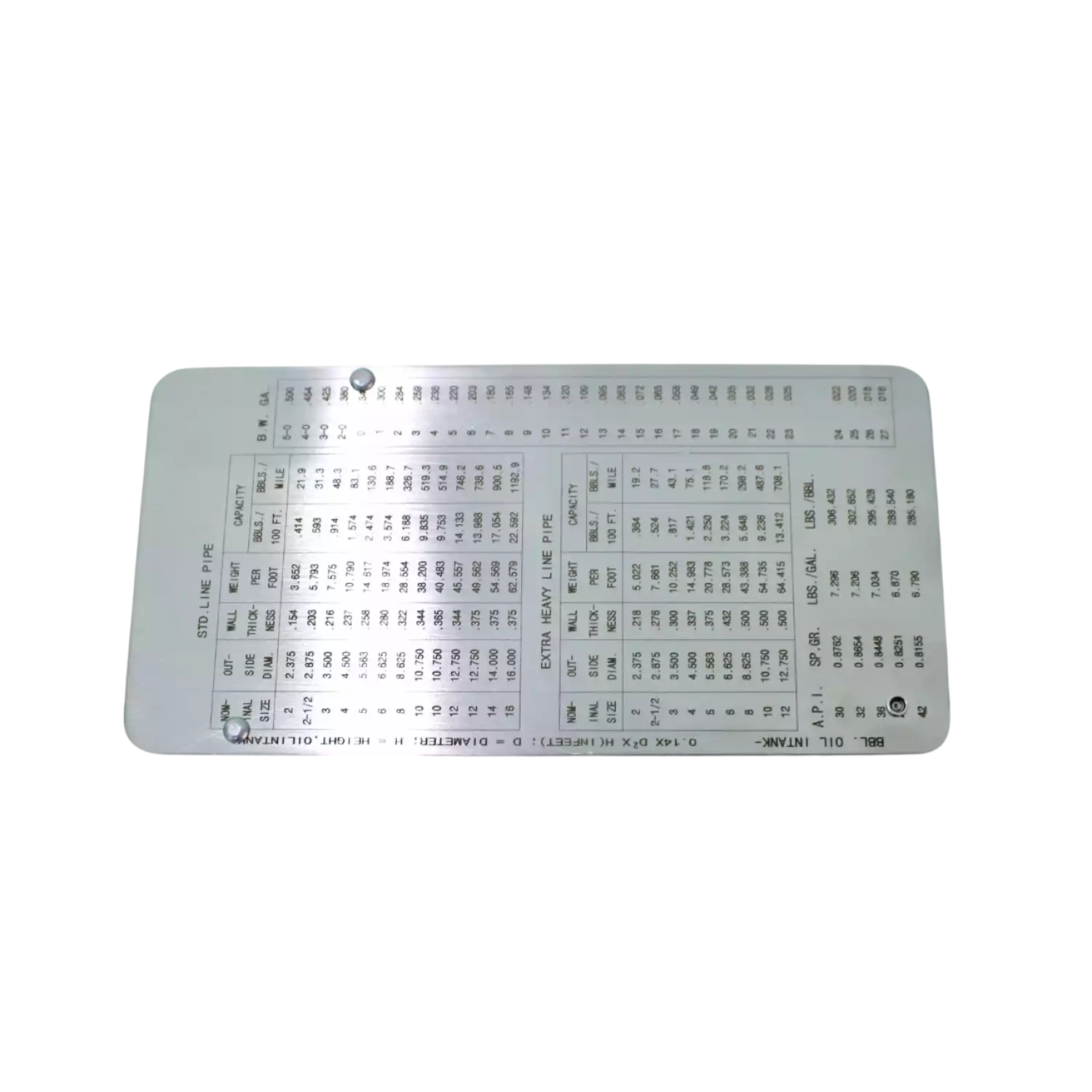

Шаблон WG10 предназначен для визуально-измерительного контроля трубопроводов. Шкалы шаблона обозначаются в дюймах. На шаблон нанесены формулы расчета геометрических и физических величин. На обороте содержатся таблицы с типовыми сочетаниями диаметра, толщины, массы и емкости трубопроводов.
Шаблон состоит из: основной пластины с измерительной шкалой в дюймах с формулами и таблицами, подвижного индикатора с острием.

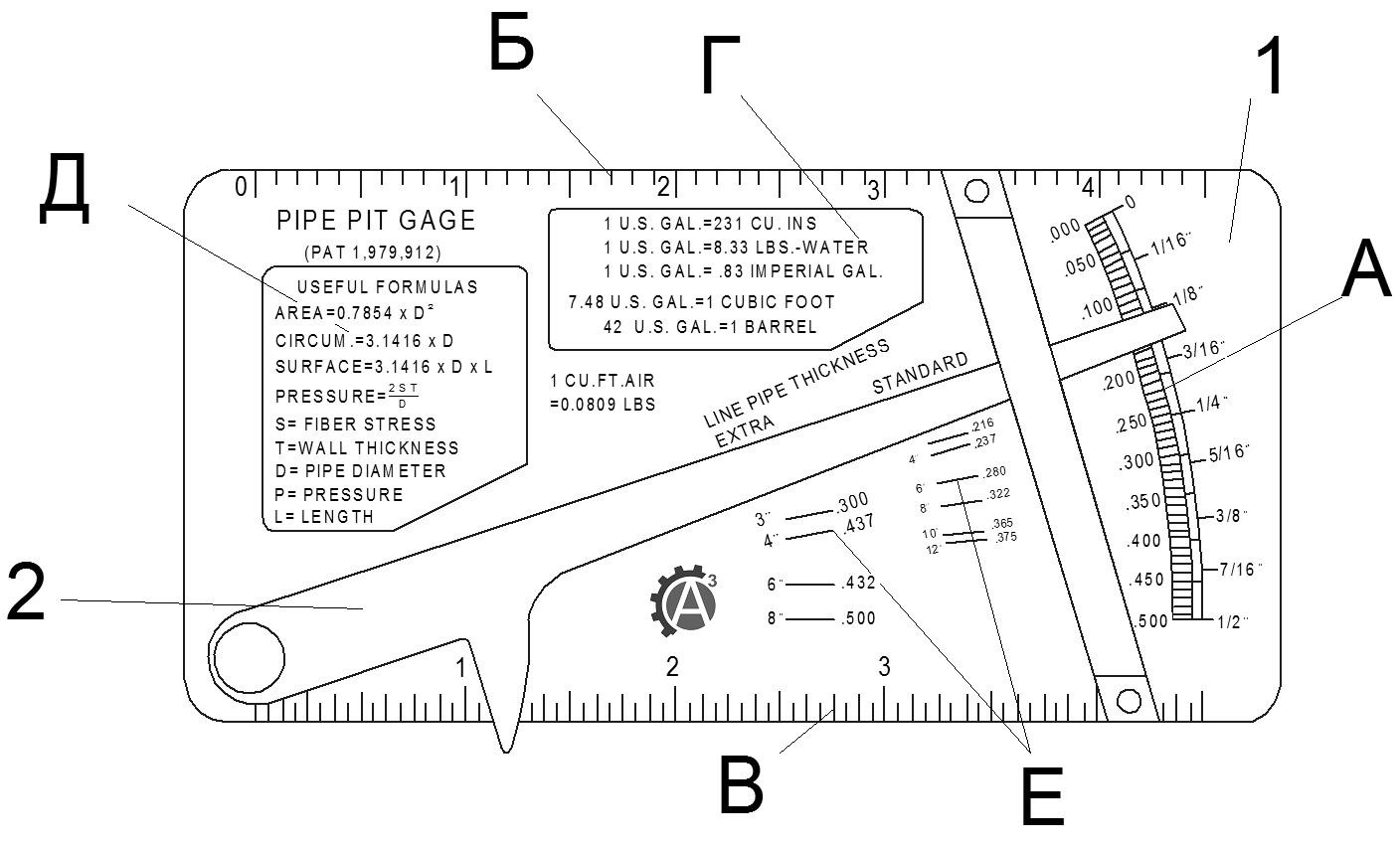

Общий вид WG10:
1 – основание; 2 – измерительный движок; А, Б, В – измерительные шкалы; Г – конвертер величин; Д – справочная таблица с формулами; E – шкалы с соотношением номинального диаметра и толщины стенки труб типа «standard» и «extra heavy».
Технические характеристики (дюйм)
|
Шкала |
Диапазон шкалы |
Цена деления шкалы |
Погрешность измерения |
|
А |
0–1/2 0–0,500 |
1/16 0,010 |
1/32 0,005
|
|
Б |
0–4½ |
1/10 |
1/20 |
|
В |
0–4½ |
1/16 |
1/32 |

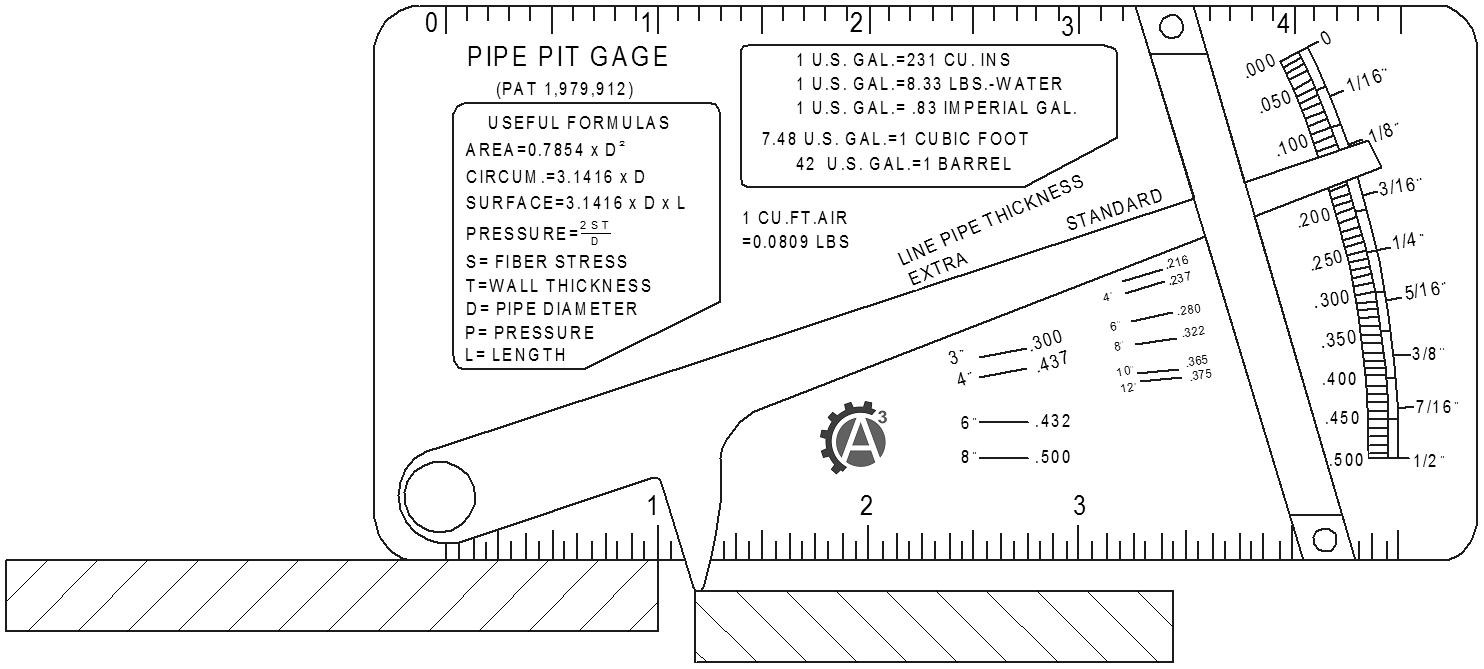

Смещение кромок
Измерение производят по шкале А с использованием измерительного движка 2.

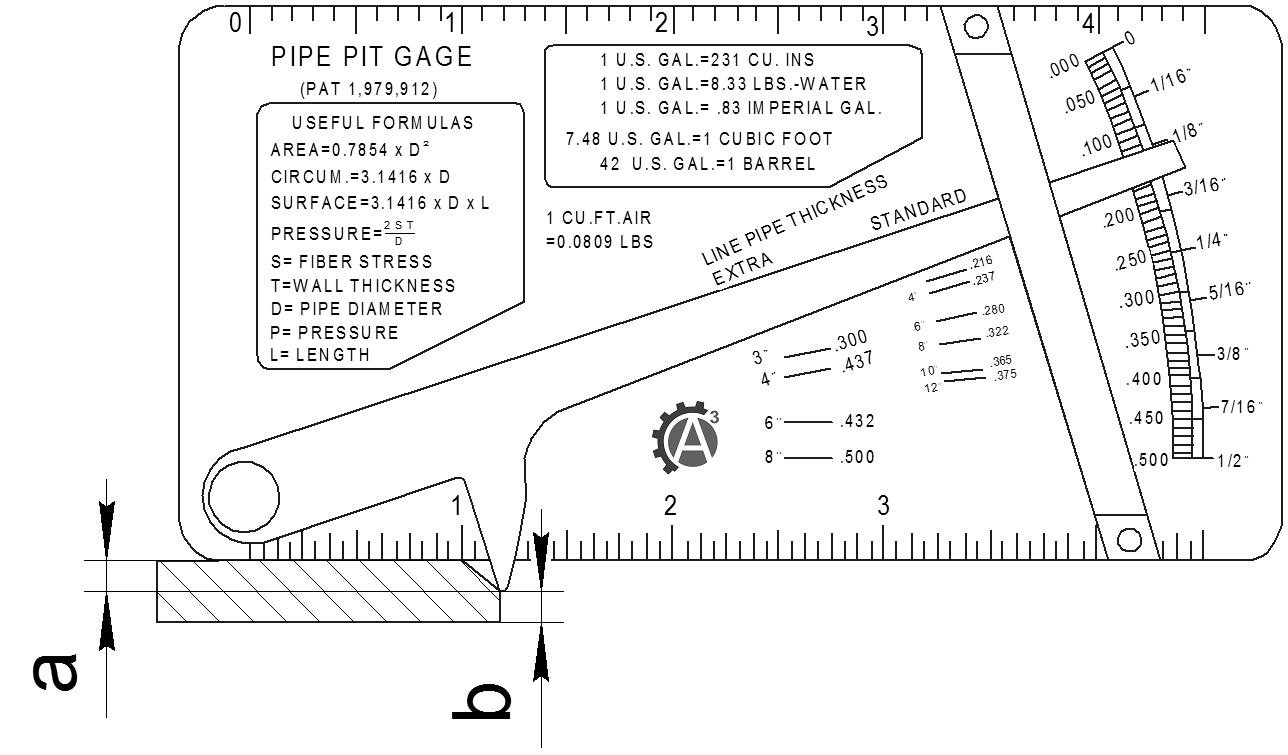

Измерение параметров разделки кромок
Измерение производят использованием измерительного движка 2:

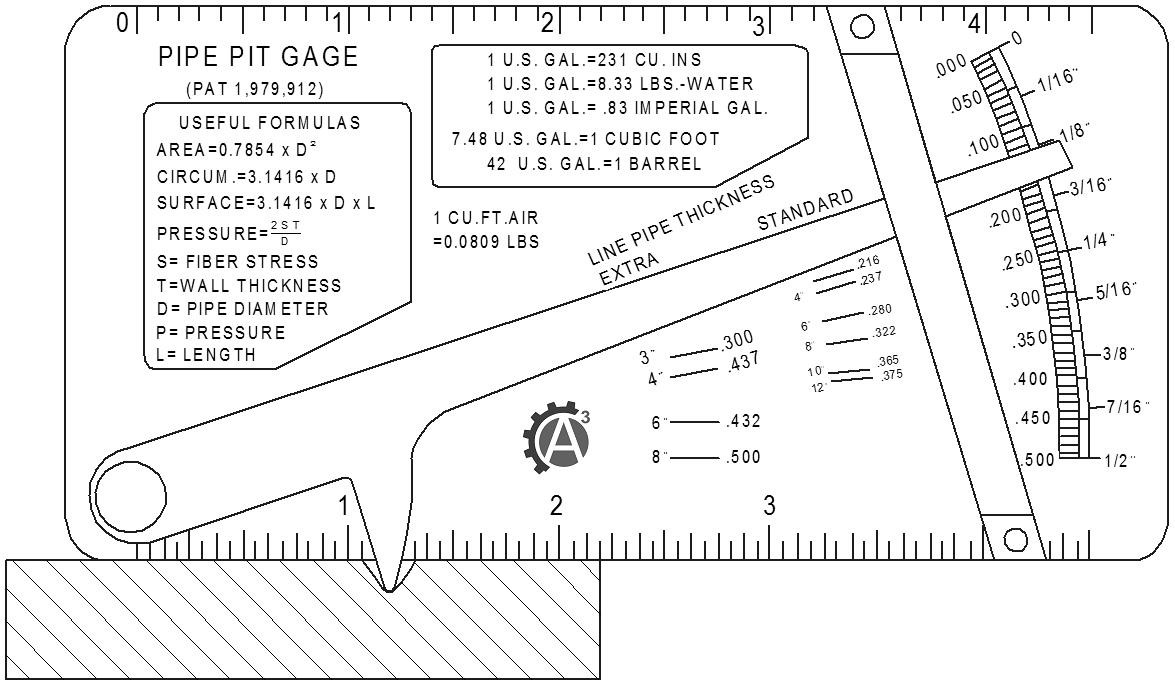

Глубина дефекта
Измерение производят по шкале А с использованием измерительного движка 2.
