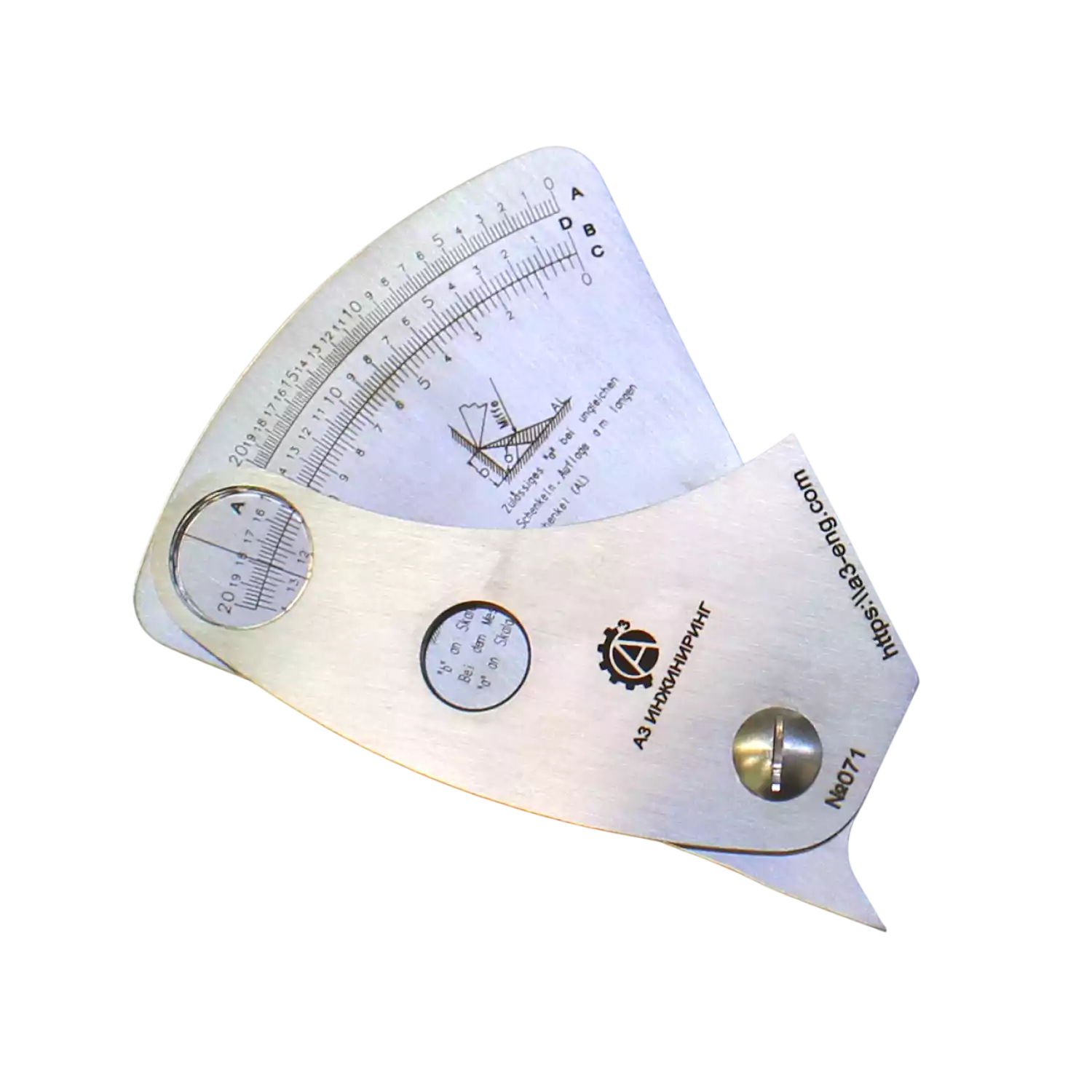

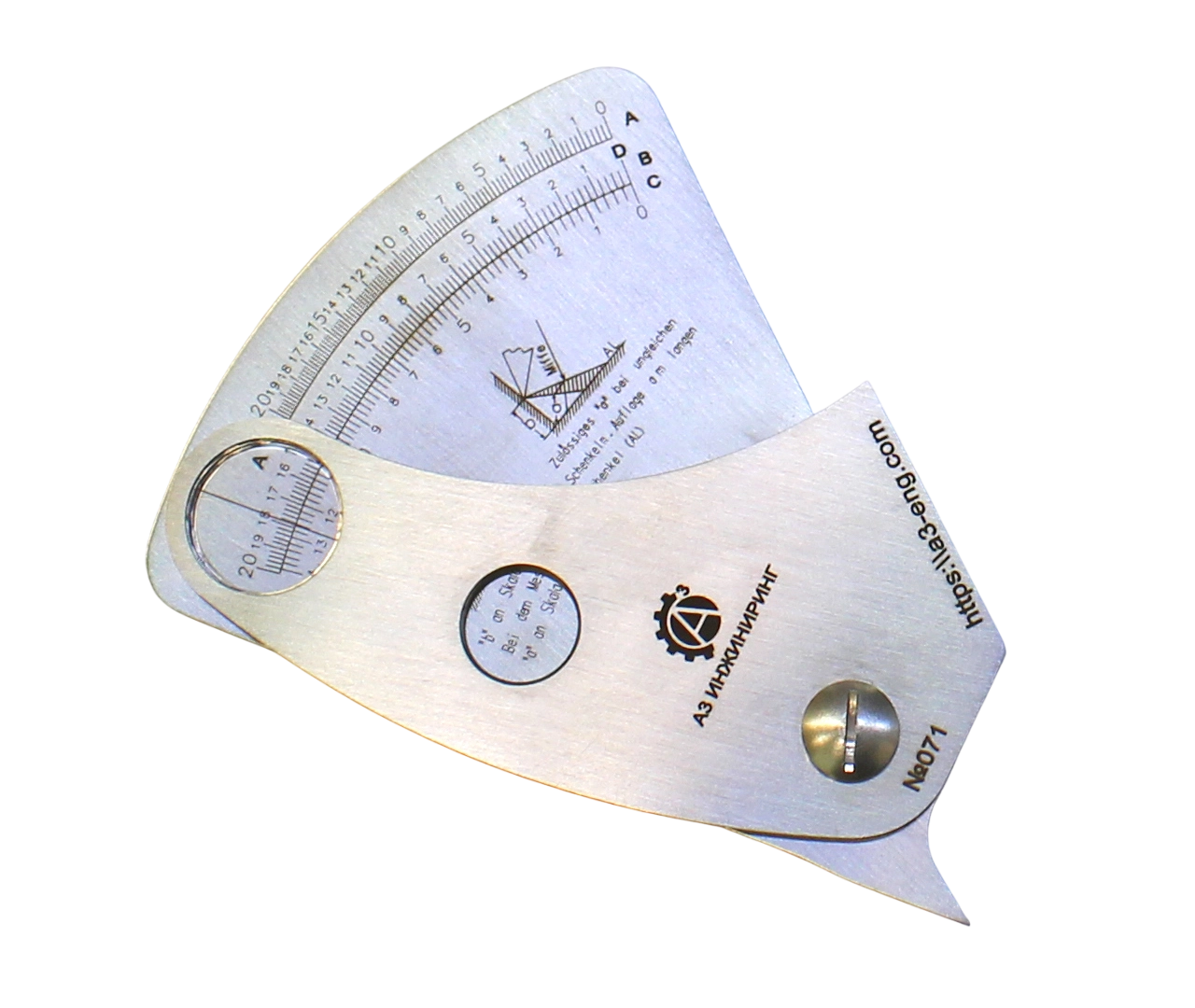

Универсальный шаблон сварщика WG9 (Универсальный калибр для сварных швов со считывающим окном) изготавливается в соответствии с ТУ 427600-088-4407661-2017 «Универсальные шаблоны сварщика. Общие технические условия» и предназначен для измерений углового шва: высоты шва, катета углового шва. Шаблон состоит из двух деталей: подвижной пластины с тремя нелинейными шкалами и схемами измерений и пластины с окном для считывания.

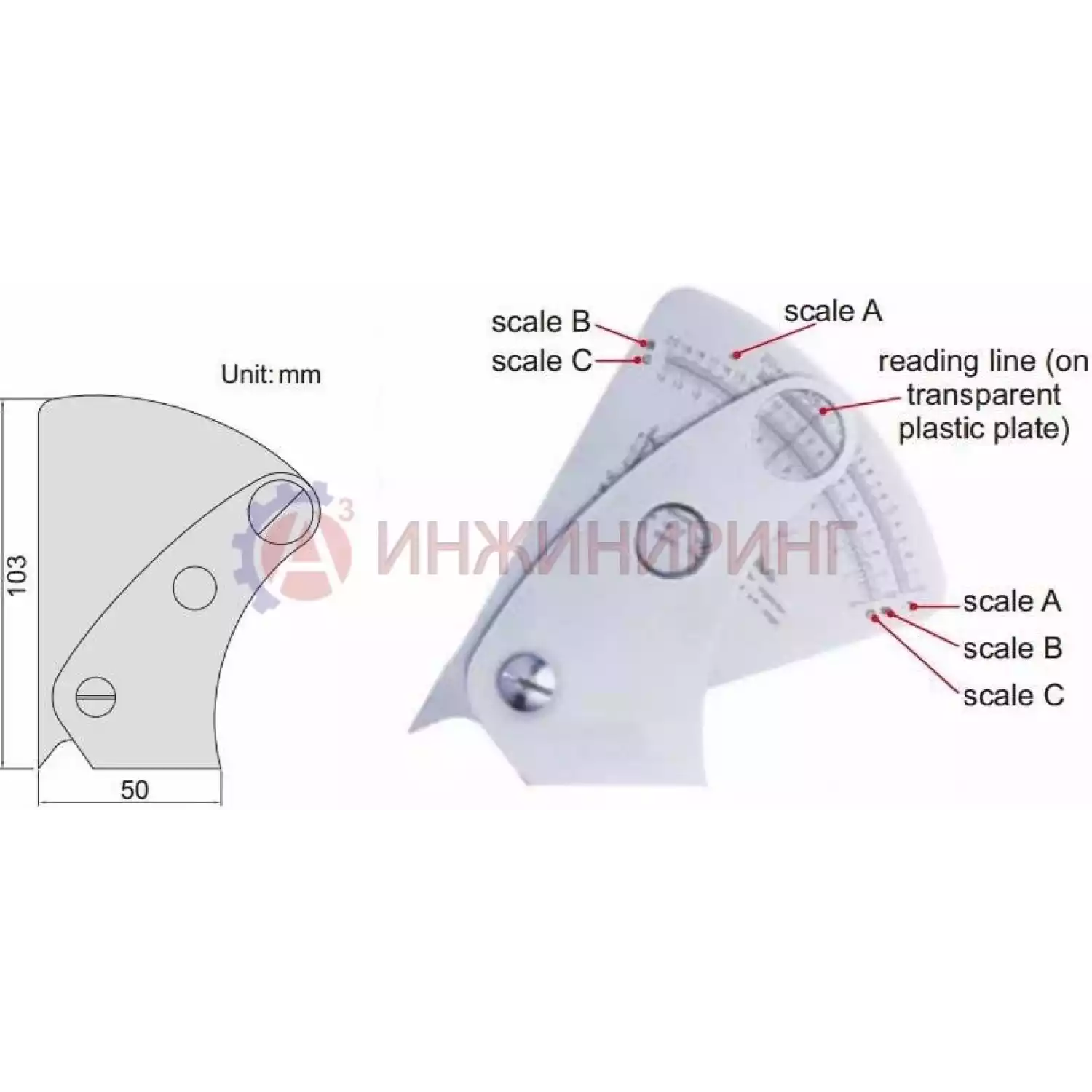

Общий вид WG9:
1— неподвижная пластина со специальным окном для считывания показаний, 2 — окно для считывания показаний, 3 — подвижная пластина с нанесенными тремя шкалами, A, B, C — шкалы.
Шаблон устанавливается неподвижной частью (в которой имеется окно считывания) на ровную поверхность. Измерение высоты сварного шва производится подвижной частью шаблона, которая имеет три неподвижные нелинейные шкалы А, В и С с ценой деления 0,1 мм.
Шкалы А, В и С употребляются в зависимости от расположения свариваемых деталей согласно рисунков на корпусе шаблона. Считывание производится от нулевой отметки корпуса до риски в подвижном окне.
♦ Величина катета «b» читается по шкале – В
♦ Величина высоты шва «а» читается по шкале – С
♦ Величина высоты неравностороннего шва «а» читается по шкале – С
♦ Величина высоты вогнутого шва «а» читается по шкале – А
|
Шкала |
Диапазон измерения |
Цена деления |
Погрешность |
|
Шкала А |
0 - 20 |
0,2 |
±0,3 |
|
Шкала В |
0 - 20 |
0,2 |
±0,3 |
|
Шкала С |
0 - 14 |
0,2 |
±0,3 |
Измерение производят по шкале B с использованием подвижной пластины 3.
Измерение производят по шкале B с использованием подвижной пластины 3.
Измерения производят с использованием подвижной пластины 3:
Гарантийный срок эксплуатации – 1 год (не менее). Поставляется с метрологической аттестацией.
