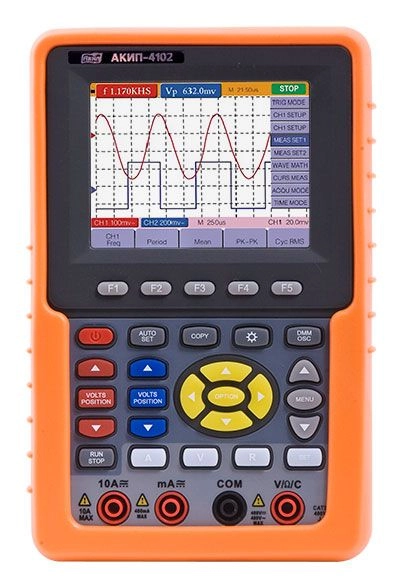

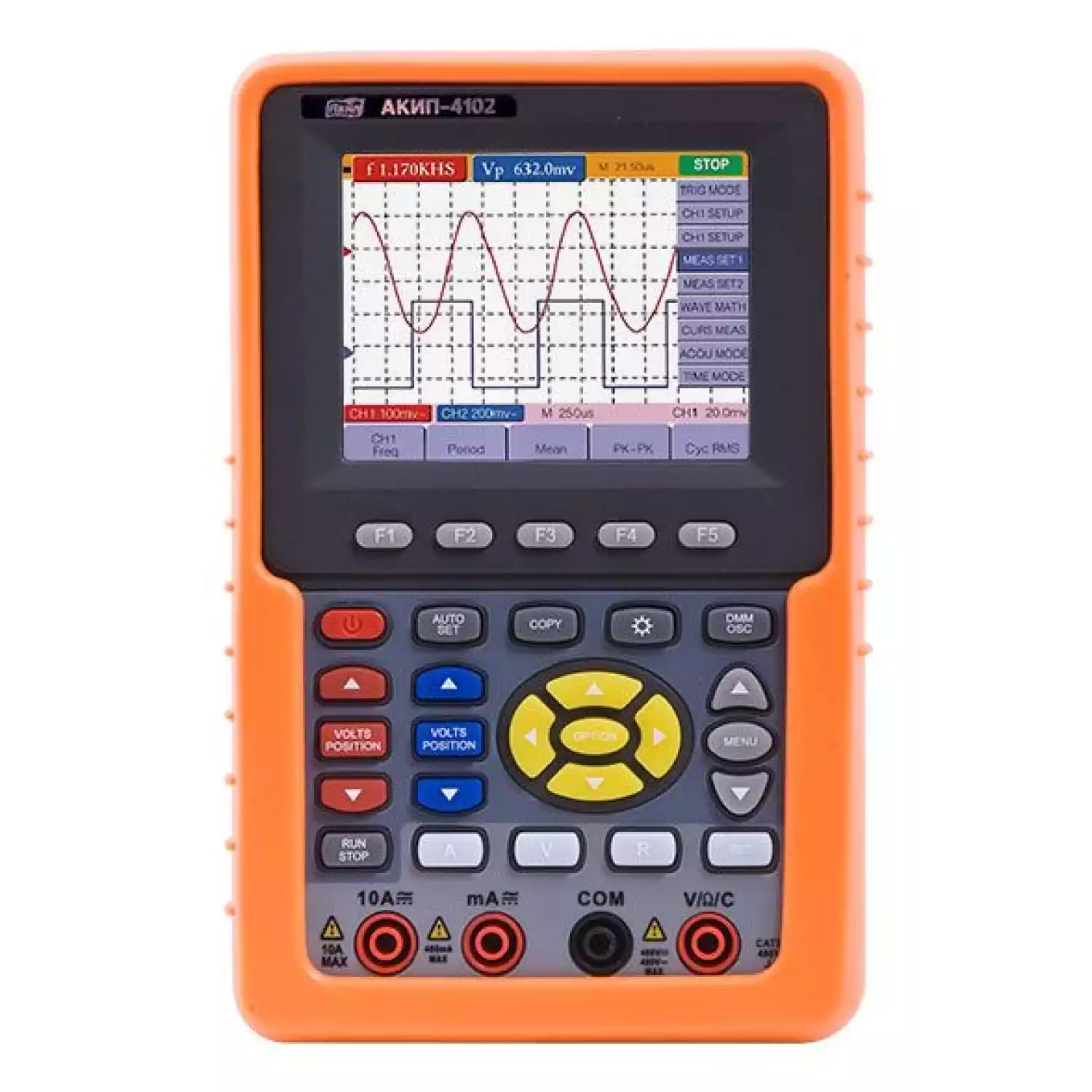

АКИП-4102 – двухканальный цифровой осциллограф
Артикул: 15315

АКИП-4102 – двухканальный цифровой осциллограф

Артикул: 15315
Под заказ
Срок поставки от 7 дней
39 000 руб.
50 660 руб.
В избранное Из избранного
Нашли дешевле? Снизим цену!
Получить скидку
Отгрузка со склада
Все цены на сайте указаны с учетом НДС
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Обмен или возврат товара при обнаружении неисправности
Нашли дешевле? Снизим цену!
Получить скидку

Тип оборудования: Осциллограф

Производитель: АКИП

Модель: АКИП-4102

Описание: Прибор для измерения сигналов

Гарантия на АКИП-4102 – двухканальный цифровой осциллограф: 12 мес.



Назначение прибора:

АКИП-4102 – двухканальный цифровой осциллограф с функциями мультиметра, позволяет с высокой точностью отслеживать колебания электрического сигнала. Помимо этого, прибор измеряет силу тока, напряжение, частоту, прозванивает электроцепи. Аппарат обеспечивает высокую достоверность полученных данных и его можно использовать даже при лабораторных исследованиях.

Осциллограф АКИП-4102 используется при отладке, обслуживании и сборке радиоэлектронных устройств. АКИП-4102 оборудован двумя измерительными входами, поэтому с его помощью можно отслеживать электрические сигналы одновременно в двух точках. Это позволяет примерно в два раза сократить время выполнения работ.

Показания осциллографа АКИП-4102 выводятся на цветной жидкокристаллический экран. Во время измерений пользователь может сравнить результаты, полученные по двум каналам.

Для обработки сигналов осциллограф АКИП-4102 имеет несколько режимов: "послесвечение", "усреднение", "пиковый детектор". Режим усреднения показаний позволяет устранить помехи и вывести на экран прибора усреднённую осциллограмму. "Пиковый детектор" служит для наблюдения аномалий в осциллограмме, выявления помех в структуре. Режим "Послесвечение" предназначен для наблюдения за быстроизменяющимися сигналами. Участки осциллограммы, которые изменялись в определенный промежуток времени, выделяются цветом, что увеличивает наглядность отображения.

Осциллограф АКИП-4102 имеет функцию математической обработки результатов, это упрощает последующий анализ графиков. Аппарат снабжен функцией интерполяции sin x/х, её использование улучшает качество отображения электрического сигнала.

АКИП-4102 имеет расширенные возможности схемы синхронизации. Прибор оборудован функцией попеременной синхронизации по 2-м каналам, что обеспечивает устойчивую синхронизацию и захват двух не связанных друг с другом сигналов.

Данные, полученные прибором, сохраняются в его памяти. Аппарат может выводить на экран и записывать до 4-х осциллограмм. Для детальной обработки результатов осциллограф АКИП-4102 можно подключить к ПК при помощи USB- интерфейса.

АКИП-4102 имеет универсальное питание: прибор может работать как от аккумулятора, так и от сети. Корпус осциллографа выполнен из ударопрочных материалов и имеет влагозащитное покрытие.



Технические характеристики АКИП-4102:

Режим осциллографа



Канал вертикального отклонения

Полоса пропускания

0...20 МГц

Коэффициент отклонения

5 мВ/дел...5 В/дел

Входное сопротивление

1 МОм ± 2% // 20 пФ±3 пФ

Сопряжение входа

Открытый, закрытый, заземлен

Время нарастания

< >

Погрешность коэффициента отклонения

±3%

Временная задержка между каналами

150 ПС

Макс. входное напряжение

400 Впик

Канал горизонт. отклонения

Коэффициент развертки

5 нс/дел...5 с/дел (шаг 1-2,5-5)

Погрешность коэф. развертки

0,01%

Синхронизация

Режимы запуска

Однократный, нормальный, авто

Источник синхронизации

Канал 1. Канал 2

Типы синхронизации

По фронту. ТВ-синхронизация (поле, строка)

Погрешность установки уровня синхронизации

±0,3 деления

Аналого-цифровое преобразование

Частота дискретизации

100 МГц

Объем памяти

6 кБ

Разрядность! АЦП

8 бит

Режимы выборки

Нормальный, усреднение, пиковый детектор

Режим мультиметра

Постоянное и переменное напряжение

Пределы измерения

Постоянное 400 мВ. 4 В. 40 и 400 В

напряжений

Переменное 4 В. 40 и 400 В (диапазон частот 40...400 Гц)

Разрешение

100 мкВ, 1 мВ, 10 мВ. 100 мВ в зависимости от предела

Входное сопротивление

10 МОм

Погрешность измерения

± 1%

Постоянный и переменный ток

Предел измерений

40 мА. 400 мА. 10 А

Разрешение

10 мкА, 100 мкА. 10 мА

Диапазон частот перем. тока

40...400 Гц

Погрешность измерения

Постоянный ток: ±1%, ±1,5%, ± 3% в зависимости от предела
Переменный ток: ±1,5%, ±2%, ±5% в зависимости от предела

Сопротивление

Предел измерений

400 Ом, 4 кОм, 40 кОм, 400 кОм, 4 МОм, 40 МОм

Разрешение

0,1 Ом, 1,10, 100 Ом, 1 кОм, 10 кОм

Погрешность

±1%

Емкость

Предел измерений

51 нФ, 512 нФ, 5,12 мкФ. 51,2 мкФ, 100 мкФ

Разрешение

10 пФ. 100 пФ,1 нФ, 10 нФ. 100 нФ в зависимости от предела

Погрешность

±3%

Общие данные

Дисплей

цветной ЖКИ (320x240), диагональ 9,6 см, 4096 цветов

Источник питания

Литиевая батарея, время автономной работы 4 часа

Зарядное устройство/адаптер

220 В. 50 Гц <-> 8,5 В постоянное, 1,5 А

Условия эксплуатации

0 °С...40 вС; отн. влажность не более 80 %

Габаритные размеры

180 х 115 х 40 мм

Масса

0,7 кг

Интерфейс

USB

Комплект поставки: Пробник >10 (2 шт), AC-DC адаптер, измерительные кабели (2 шт.), проводдля калибратора, кабель USB, руководство по эксплуатации. ПО.металл, кейс.
