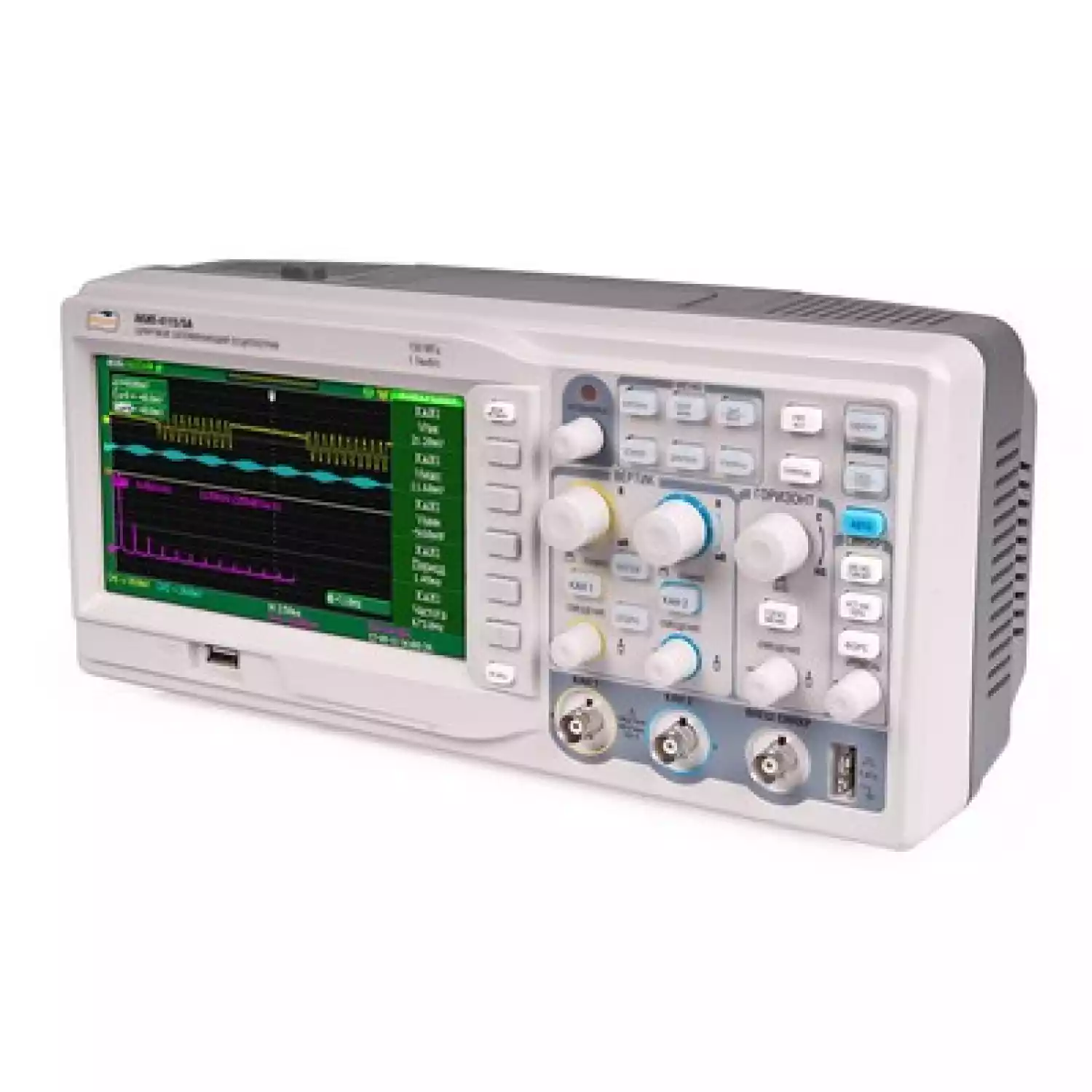

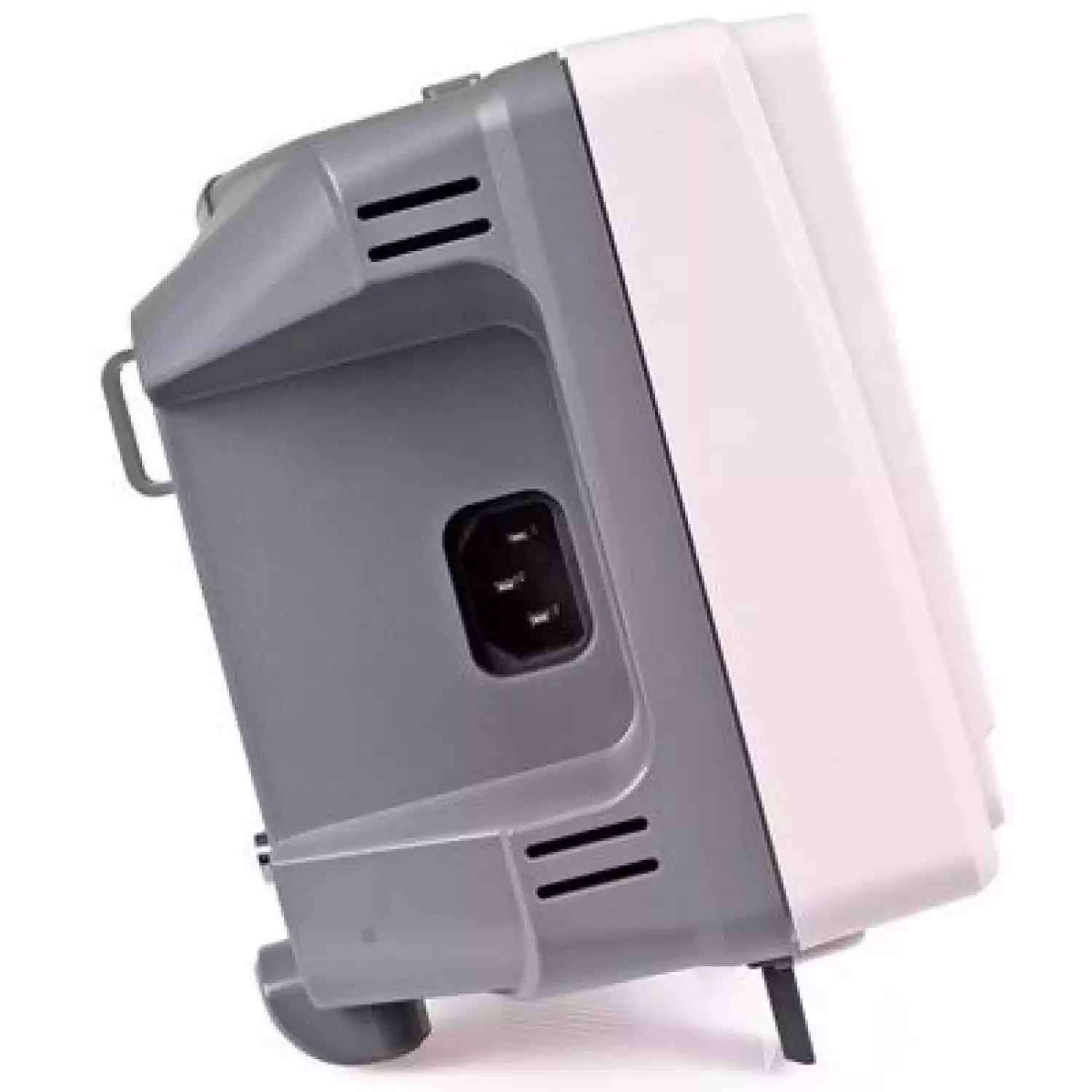

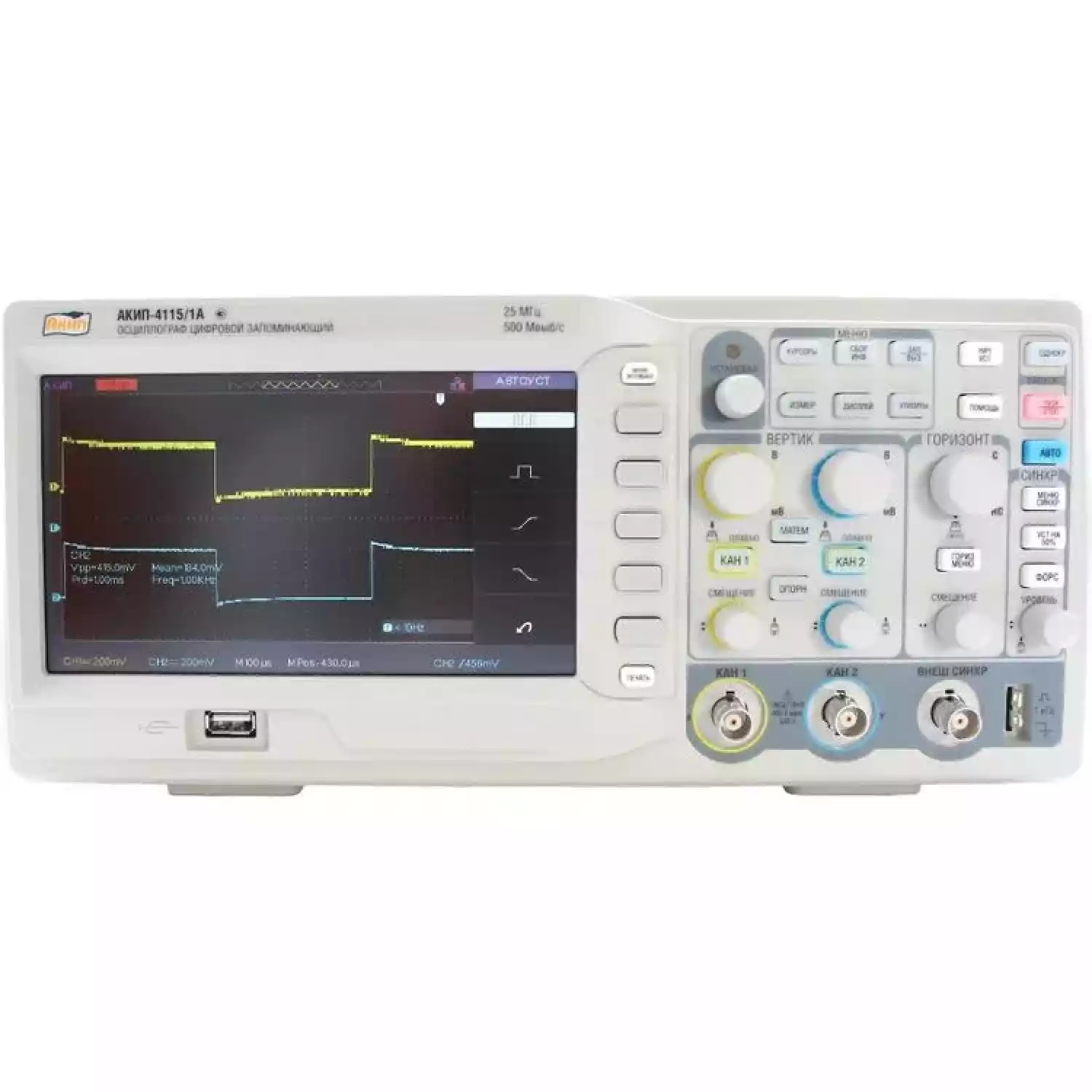

АКИП-4115/1А - цифровой запоминающий осциллограф
Артикул: 15278

АКИП-4115/1А - цифровой запоминающий осциллограф

Артикул: 15278
Под заказ
Срок поставки от 7 дней
36 045 руб.
В избранное Из избранного
Нашли дешевле? Снизим цену!
Получить скидку
Отгрузка со склада
Все цены на сайте указаны с учетом НДС
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Обмен или возврат товара при обнаружении неисправности
Нашли дешевле? Снизим цену!
Получить скидку

Тип оборудования: Осциллограф

Производитель: АКИП

Модель: АКИП-4115/1А

Описание: Прибор для измерения сигналов

Цифровой запоминающий осциллограф АКИП-4115 /1А - прибор, предназначен для исследования наблюдения, записи, измерения амплитудных и временны́х параметров электрического сигнала, подаваемого на его вход, либо непосредственно на экране.



Особенности осциллографа АКИП 4115 1А:

  • Количество каналов: 2
  • Полоса пропускания 25 МГц
  • Макс. частота дискретизации 500 МГц; эквивалентная до 10 ГГц (для периодического сигнала)
  • Макс. объем памяти: 32 кБ
  • Интерполяция: Sin X/х, линейная
  • 5 функций математики: сложение, вычитание, умножение, деление, БПФ при длине памяти 1кБ; усреднение (4 /16…128/ 256)
  • Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
  • Автоматические (до 32-х параметров) и курсорные Δ-измерения
  • Режим автоизмерения задержек 2-х сигналов (фаза и время - 8 параметров)
  • Режимы: «покадровой» регистрации осциллограмм (запись и воспроизведение до 2500 кадров), накопление (1 с, 2 с, 5 с, беск., выкл.), пиковый детектор 10 нс
  • Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допускового контроля, выход сигнала «Годен/негоден»
  • Расширенная синхронизация: фронт, длительность, ТВ, время нарастания
  • Большой цветной ЖК-дисплей: 8×18 дел., диагональ 17,8 см
  • Интерфейс: USB 2.0 для управления и записи данных (2), RS-232



Технические характеристики осциллографа АКИП-4115/1А:

Канал вертикального отклонения

Число каналов

2

Полоса пропускания (-3 дБ)

0…25 МГц

Коэффициент отклонения (Коткл.)

2 мВ/дел…10 В/дел

Погрешность установки Коткл.

± 3%

Время нарастания (не более)

14 нс

Входной импеданс

1 МОм/13 пФ

Макс. входное напряжение

400 В пик-пик (х10); кат I

Связь по входу

Открытый, закрытый, земля

Коэффициент деления

1х, 10х, 100х, 1000х

Канал горизонтального отклонения

Коэффициент развертки (Кразв.)

25 нс – 50 с/дел

Погрешность установки Кразв.

0,01%

Режимы работы

Основной, окно, ZOOM окна, самописец (100 мнс…50 с/дел), X-Y

Синхронизация

Источники синхросигнала

Каналы 1, 2, внешний

Режимы запуска развертки

Автоколебательный, ждущий, однократный

Виды синхронизации

Фронт/срез, длительность, ТВ, время нарастания/спада, попеременно (ALT)

Аналого-цифровое преобразование

Разрешение по вертикали

8 бит

Макс. частота дискретизации

500 МГц

Эквивалентная частота дискретизации

10 ГГц

Интерполяция

Линейная, Sin X / X

Объем памяти на канал

быстрая память: 16 кБ (32 кБ при объединении каналов)

длинная память: нет

Режимы сбора данных

Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс,
накопление (1 с, 2 с, 5 с, бесконечн., выкл.), самописец (от 100 мс/дел)

Курсорные измерения

Режимы

ручной, автоизмерения, слежение (трэк)

Виды измерений

ΔU; ΔT; 1/ΔT

Автоматические измерения

По вертикали

Пик-пик, амплитуда, максим., миним., «высокий» уровень, «низкий» уровень,
среднее, с.к.з., выбросы на вершине и в паузе

По горизонтали

Частота; период; время нарастания и спада; +/- ширина импульса,
+/- скважность, фаза

Измерение задержки

8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF

Дополнительные возможности

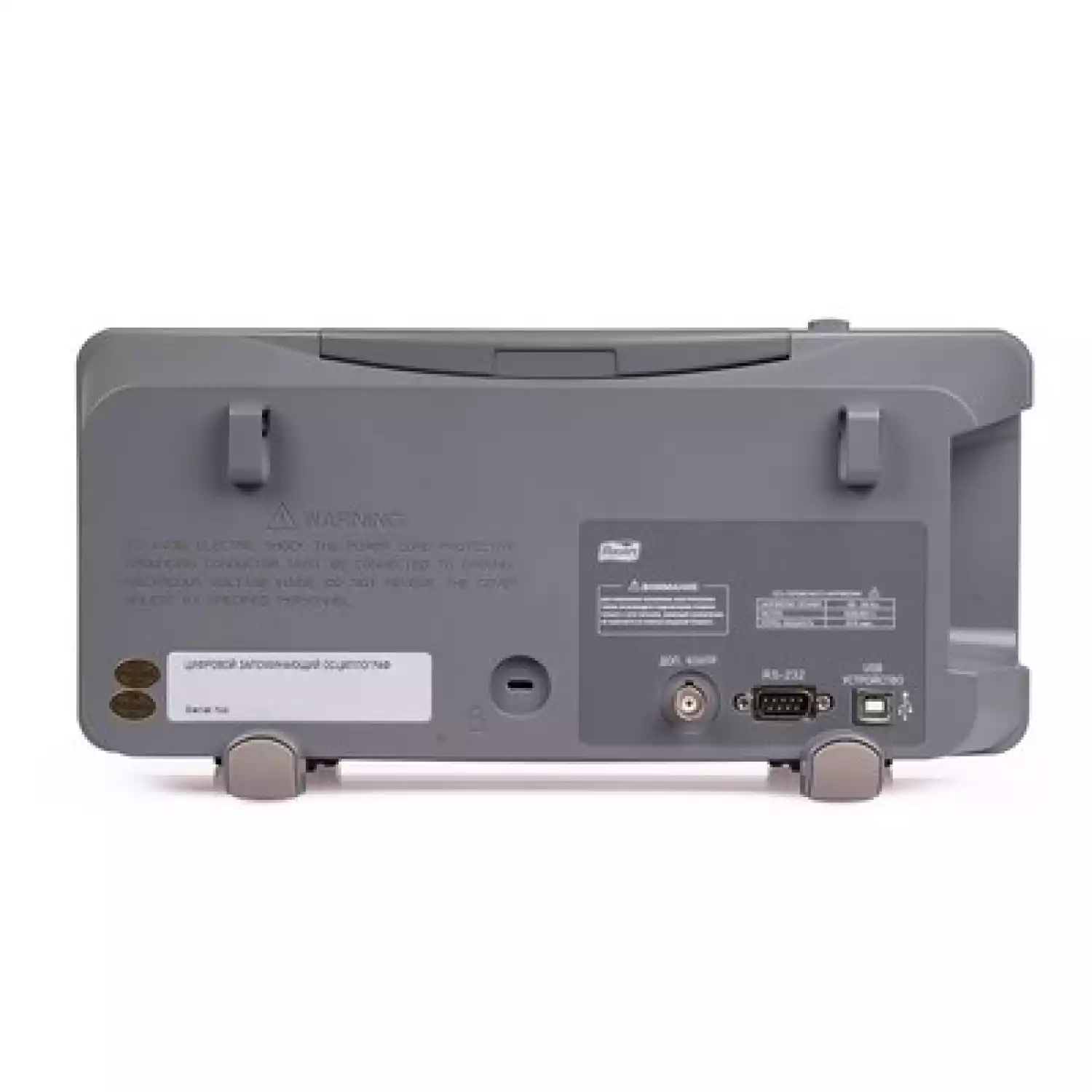

Интерфейс

На передней панели: USB для сохранения данных на задней панели:
USB и RS-232 для дистанционного управления

Математика

Сложение, вычитание, умножение, деление, БПФ (на участке 1 Кб),
цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)

Документирование

результатов

Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допуск. контроля.
Регистрация в память до 2500 кадров с регулируемой скоростью записи и воспроизведения

Общие данные

ЖК-дисплей

TFT цветной (LCD, 480×234 точек), диагональ 17,8 см (8х18 дел);

Напряжение питания

100…240 В (± 10 %), 50 Гц

Габаритные размеры

323 × 136 × 157 мм;

Масса

2,5 кг



Комплект поставки прибора:

  • Осциллограф АКИП-4115 1А;
  • Шнур питания;
  • Делитель 1:1/1:10 – 2 шт.;
  • Руководство по эксплуатации;
  • ПО EasyScope3.0/АКИП (1CD) – 1 шт.
