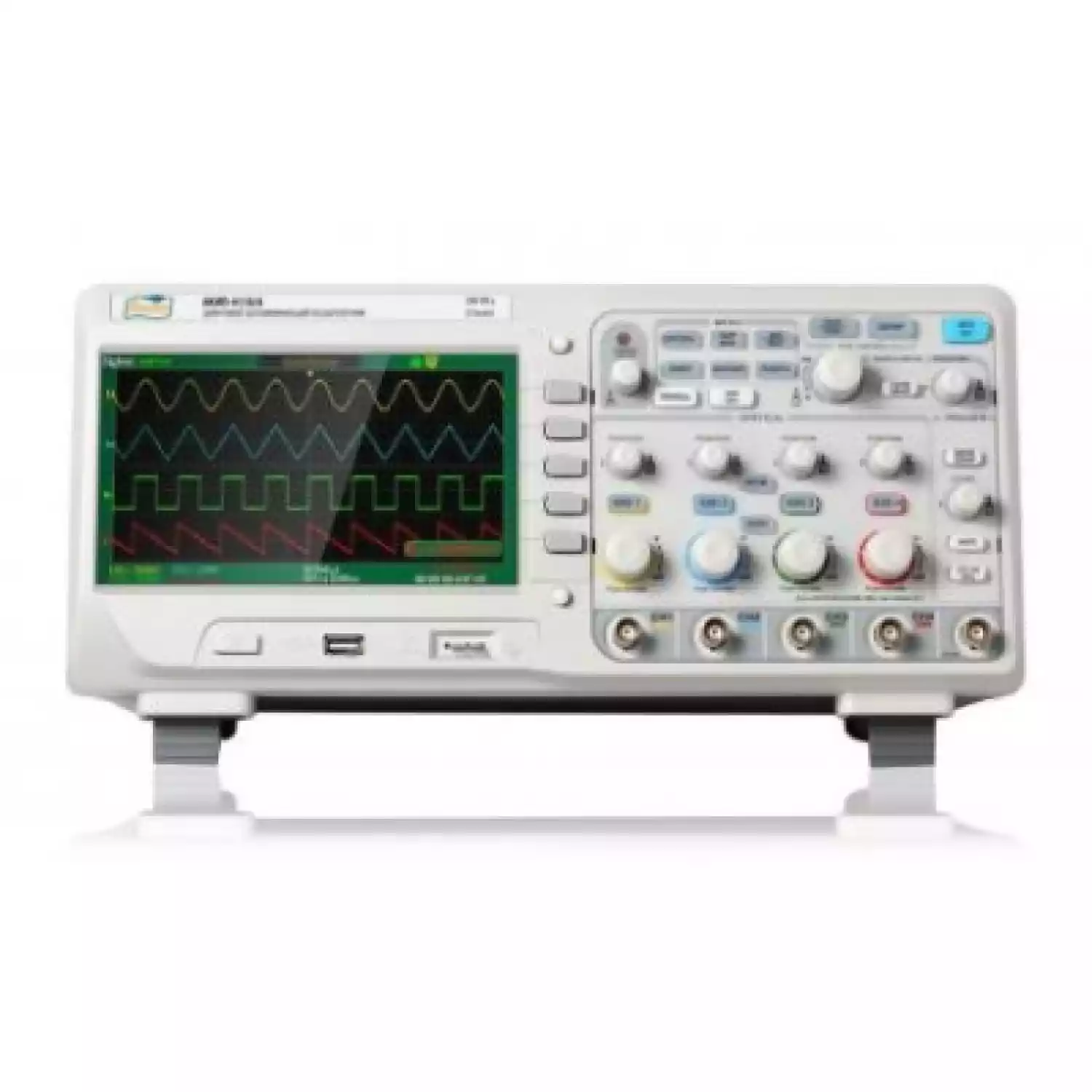

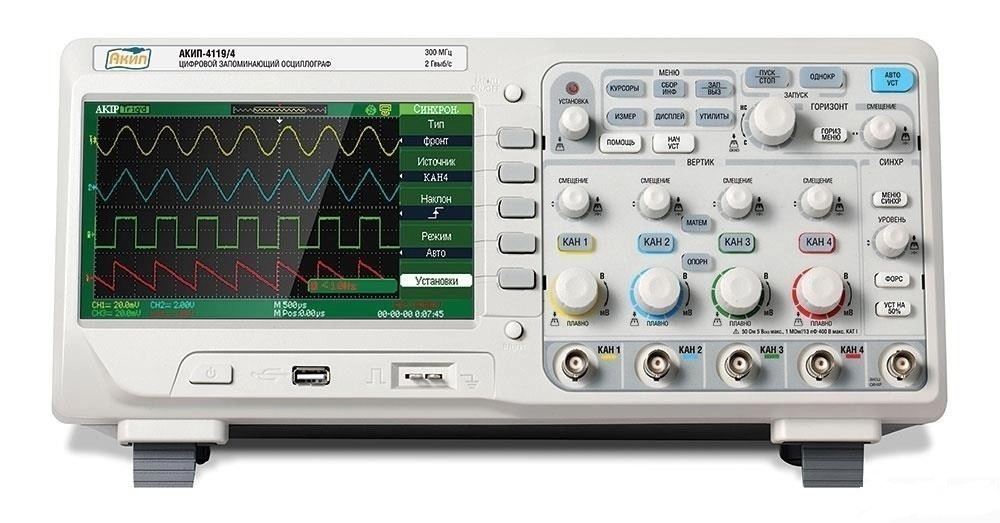

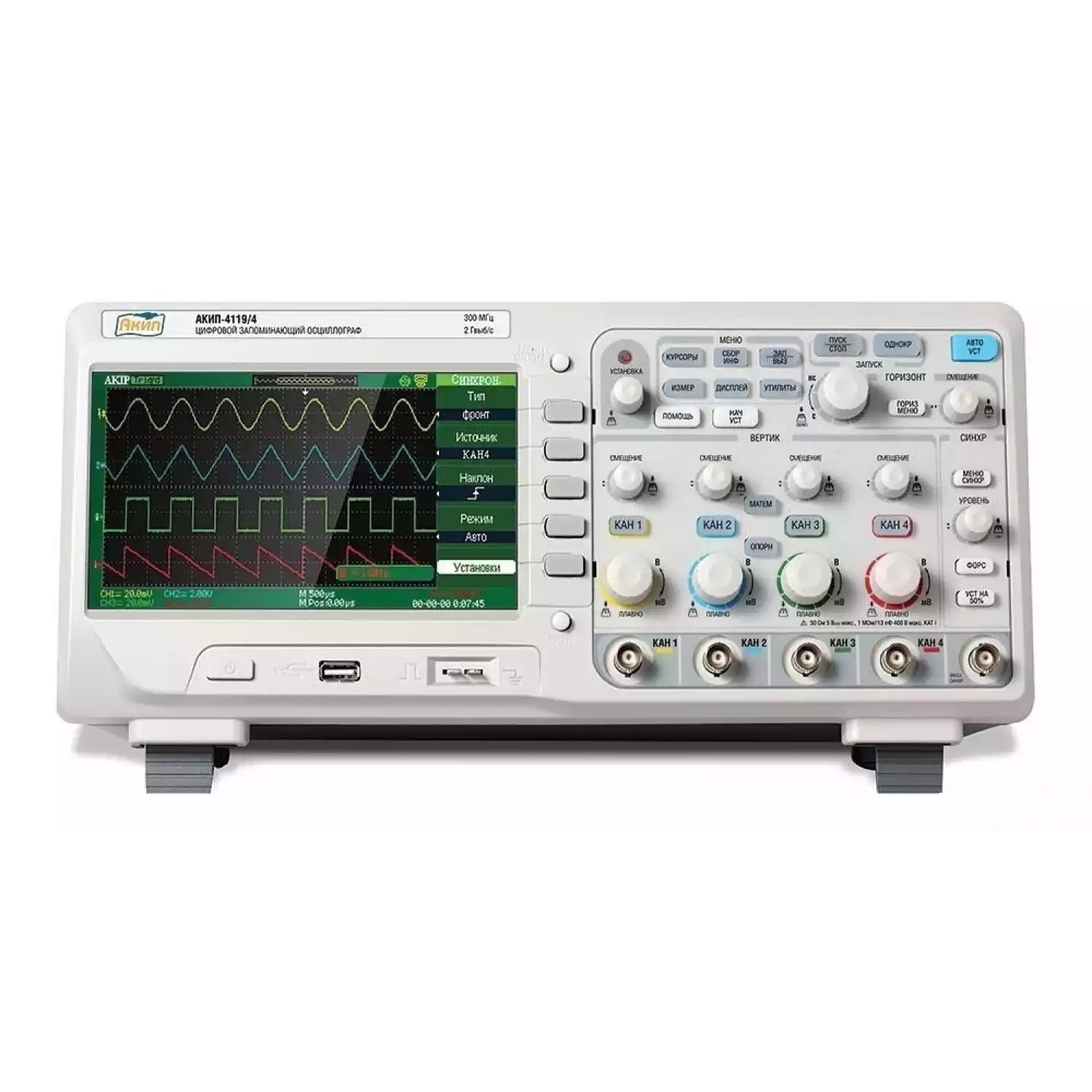

АКИП-4119/4 - цифровой запоминающий осциллограф

Тип оборудования: Осциллограф

Производитель: АКИП

Модель: АКИП-4119/4

Описание: Прибор для измерения сигналов

Гарантия на АКИП-4119/4 - цифровой запоминающий осциллограф: 12 мес.

Назначение прибора:

АКИП-4119/4 - цифровой запоминающий осциллограф выполнен на базе 8 битного АЦП с полосами пропускания в диапазоне от 70 до 300 МГц. Частота дискретизации составляет 1 ГГц на канал, максимальная при объединении каналов - 2 ГГц (эквивалентная 50 ГГц). Объём памяти 12 К точек на канал, в режиме объединения каналов происходит увеличение длины памяти до 24 К точек. Для старших моделей АКИП-4119/3 (200 МГц) и АКИП-4119/4 (300 МГц) помимо стандартного для всей серии входного сопротивления 1 МОм, доступно для выбора сопротивление 50 Ом. Это расширяет возможности осциллографов по согласованию с телекоммуникационными трактами и при радиочастотных измерениях. Максимальное напряжение на входе осциллографа при входном сопротивлении 50 Ом ограничено значением 5 Вскз. Широкий перечень автоизмерений (32 параметра), включая, такие как измерение временных задержек между сигналами различных каналов, фазы между двумя сигналами и другие измерения между фронтами сигнала. Осциллографы АКИП-4119 позволяют хранить во внутренней памяти до 20 форм сигналов и до 20 профилей установок органов управления. Осциллографы оснащены широкоформатным цветным ЖК-дисплеем (TFT): диагональ 17,8 см, 8 х 18 делений, разрешение 480?234 точек. Такой размер экрана легко позволяет его разделить на два окна и отображать независимые процессы в разных областях экрана.

Осциллографы оснащены интерфейсами USB2.0 и LAN на задней панели осциллографа для дистанционного управления и программирования с внешнего ПК (Совместим с протоколом LXI), а также USB портами для Flash-устройств на передней и задней панелях осциллографа для сохранения результатов. Новая серия осциллографов АКИП-4119 это прекрасное сочетание измерительных ресурсов, функциональности, удобства и надёжности в компактном корпусе по весьма доступной цене
Появление серии АКИП-4119 (в дополнение к 2-х канальным осциллографам АКИП™ с полосами пропускания от 25 МГц до 200 МГц), обеспечивает возможность прямой замены моделей из конкурирующих линеек TDS1000B, Agilent DSO1000 и других производителей ЦЗО подобного класса. Новинки предназначены для пользователей с ограниченным бюджетом, которые, тем не менее, нуждаются в богатом наборе измерительных возможностей и ресурсов анализа сигналов.

Особенности осциллографа АКИП-4119/4:

Количество каналов: 4
Полоса пропускания 300 МГц
Макс. частота дискретизации 2 ГГц; эквивалентная до 50 ГГц (для периодического сигнала)
Макс. объем памяти: 24 кБ
Интерполяция: Sin X/X, линейная
5 функций математики: сложение, вычитание, умножение, инверсия, БПФ при длине памяти 1кБ; усреднение (4 /16…128/ 256)
Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
Автоматические (до 32-х параметров) и курсорные ?-измерения
Режим автоизмерения задержек 2-х сигналов (фаза и время - 8 параметров)
Режимы: «покадровой» регистрации осциллограмм (запись и воспроизведение до 2500 кадров), накопление (1 с, 2 с, 5 с, беск., выкл.), пиковый детектор 10 нс
Сохранение 20 осциллограмм, 20 профилей настроек, 4 шаблонов допускового контроля, выход сигнала «Годен/негоден»
Расширенная синхронизация: фронт, длительность, ТВ, по наклон, чередующийся запуск
Большой цветной ЖК-дисплей: 8?18 дел., диагональ 17,8 см
Интерфейс: USB 2.0 для управления и записи данных (3), LAN
Совместим с протоколом LXI

Технические характеристики осциллографа АКИП-4119/4:

Канал вертикального отклонения
Число каналов	4
Полоса пропускания (-3 дБ)	0…300 МГц
Коэф. отклонения (Коткл.)	2 мВ/дел…5 В/дел (шаг 1-2-5)
Погрешность уст. Коткл.	± 3%
Время нараст. (не более)	1,2 нс
Входной импеданс	1 МОм/13 пФ
Макс. вх. напряжение	400 Впик-пип (CAT I, 1 МОм, х10); 5 Вскз (50 Ом)
Связь по входу	Открытый, закрытый, земля
Коэффициент деления	1х, 10х, 100х, 1000х
Канал горизонтального отклонения
Коэф. развертки (Кразв.)	1 нс - 50 с/дел
Погрешность уст. Кразв.	0,01%
Режимы работы	Основной, ZOOM, самописец, X-Y
Синхронизация
Источники синхросигнала	Любой из каналов или внешний источник
Режимы запуска развертки	Автоколебательный, ждущий, однократный
Виды синхронизации	Фронт/срез, длительность, ТВ, время нарастания/спада, попеременно (ALT)
Аналого-цифровое преобразование
Разрешение по вертикали	8 бит
Макс. частота дискретизации	1 ГГц – на канал, 2 ГГц – при объединении
Эквив. частота дискретиз	50 ГГц на канал
Интерполяция	Линейная, Sin X / X
Объем памяти на канал	12 кБ (24 кБ при объед. каналов)
Режимы сбора данных	Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, накопление (1 с, 2 с, 5 с, бесконеч., выкл.), самописец (от 100 мс/дел)
Курсорные измерения
Режимы	Ручной, автоизмерения, слежение (трэк)
Виды измерений	ΔU; ΔT; 1/ΔT
Автоматические измерения
По вертикали	Пик-пик, амплитуда, максим., миним., «высокий» уровень, «низкий» уровень, среднее, с.к.з., выбросы на вершине и в паузе
По горизонтали	Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, фаза
Измерение задержки	8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Дополнительные возможности
Интерфейс	На передней панели: USB для сохранения данных на задней панели: USB для дистанционного управления, для сохранения данных, LAN
Математика	Сложение, вычитание, умножение, БПФ (на участке 1 Кб), цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
Документирование результатов	Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допуск. контроля. Регистрация в память до 2500 кадров с регулируемой скоростью записи и воспроизведения
Общие данные
ЖК-дисплей	TFT цветной (LCD, 480×234 точек), диагональ 17,8 см (8х18 дел)
Напряжение питания	100…240 В (± 10 %), 50 Гц
Габаритные размеры	358 × 156 × 118 мм
Масса	4,5 кг

Комплектация осциллографа АКИП-4119/4:

Осциллограф АКИП-4119/4;
Шнур питания – 1 шт.;
Делитель 1:1/1:10 – 4 шт.;
Руководство по эксплуатации – 1 шт.;
ПО EasyScope3.0/АКИП – 1 CD.
