Количество каналов 2 и 4;
Полоса пропускания 70, 100, 200 и 300 МГц;
Частота дискретизации: 1 ГГц на каждый канал (2 ГГц при объединении);
Объем памяти на канал 70 МБ (140 МБ – при объединении);
Режимы сбора данных: выборка, пиковый детектор (> 1 нс), усреднение (4 /…/ 1024), интерполяция Sin X/x;
37 видов автоматических измерений параметров, курсорные измерения;
Высокая скорость обновления экрана до 140.000 осц./сек;
Режим сегментированной памяти;
Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий;
Функция автоустановки параметров развертки, запуска;
Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (Σdt) , извлечение кв. корня (v);
Частотный анализ (БПФ);
Цифровой фильтр с ручной регулировкой;
Режимы растяжки окна, самописец и XY;
Декодирование сигналов I2C, SPI, UART/RS232, CAN, LIN (опция);
Анализ смешанных сигналов: 16 кан логический анализатор (опция);
Функциональный генератор до 25 МГц cо стандартными формами сигналов и формированием сигнала произвольной формы (опция FG);
Интерфейсы: USB TMC (host/device), LAN, GPIB (опция);
Цветной SVGA TFT-дисплей (20 см) с регулируемой яркостью;
Вывод данных на печать (поддержка PictBrige);
Русифицированное меню.
|
Параметр |
АКИП-4126/1-X / АКИП-4126/1А-X |
АКИП-4126/2-X / АКИП-4126/2А-X |
АКИП-4126/3-X / АКИП-4126/3А-X |
АКИП-4126/4-X / АКИП-4126/4А-X |
|
Канал вертикального отклонения |
||||
|
Число каналов |
2 / 4 |
2 / 4 |
2 / 4 |
2 / 4 |
|
Полоса пропускания (-3 дБ) |
0...70 МГц |
0...100 МГц |
0...200 МГц |
0...300 МГц |
|
Ограничение полосы пропускания |
20 МГц |
20 МГц |
20 МГц |
20 МГц |
|
Коэффициент отклонения (К откл.) |
1 мВ/дел...10 В/дел |
|||
|
Погрешность установки К откл. |
± 3 % |
|||
|
Время нарастания |
≤5 нс |
≤3,5 нс |
≤1,7 нс |
≤1,2 нс |
|
Входной импеданс |
50 Ом, 1 МОм ( ± 2 %) / 23 ± 4 пФ |
|||
|
Максимальное входное напряжение |
400 Вскз (DC+AС пик), Кат I |
|||
|
Математика |
+, -, х; /; БПФ, d/dt, ∫dt, √ |
|||
|
Канал горизонтального отклонения |
||||
|
Коэффициент развертки (К разв.) |
1 нс/дел...50 с/дел (шаг 1-2-5), самописец 50 мс/дел – 50 с/дел |
|||
|
Погрешность установки К разв. |
± 0,0025 % |
|||
|
Режимы работы |
Основной, ZOOM окна, самописец, X-Y |
|||
|
Синхронизация |
||||
|
Источники синхросигнала |
Любой из каналов, внешний (Ext, E\xt/5), сеть, логический канал |
|||
|
Режимы запуска развертки |
Автоматический, ждущий, однократный |
|||
|
Виды синхронизации |
По фронту, по скорости нарастания, по длительности, ТВ, по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN |
|||
|
Предзапуск |
20 делений |
|||
|
Послезапуск |
1000 делений |
|||
|
Вид входа |
Открытый, закрытый, ВЧ и НЧ фильтры |
|||
|
Чувствительность синхронизации |
Внутренняя: 0,5 деления шкалы; Ext: 200 мВпик-пик (0...10 МГц); 300 мВпик-пик (10 МГц...300 МГц); Ext/5: 1 Впик-пик (0...10 МГц); 1,5 Впик-пик (10 МГц...300 МГц) |
|||
|
Аналого-цифровое преобразование |
||||
|
Разрешение по вертикали |
8 бит |
|||
|
Частота дискретизации |
1 ГГц на канал (2 ГГц при объединении каналов) |
|||
|
Интерполяция |
SinX/x |
|||
|
Длина записи |
70 МБ (140 МБ при объединении каналов) |
|||
|
Пиковый детектор |
1 нс |
|||
|
Режимы работы |
Выборка, пиковый детектор (> 1 нс); усреднение, накопление, однократный |
|||
|
Курсорные измерения |
||||
|
Функции |
Δ U; Δ T; 1/ Δ T |
|||
|
Автоматические измерения |
||||
|
Функции по вертикали |
Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе |
|||
|
Функции по горизонтали |
f; T; t нарастания; t среза; + τ ; - τ ; коэф. заполнения (%), фаза |
|||
|
Измерение задержки |
FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
|||
|
Дополнительные возможности |
||||
|
Режим HISTORY |
Сохранение с временными метка ми последних 80000 осциллограмм (дискретизация 1 ГГц, память 1,4 кБ/кан.) |
|||
|
Интерфейс |
USB TMC (host/device) , LAN, GPIB (опция) |
|||
|
Автоустановка |
В/дел, с/дел, параметры синхросигнала |
|||
|
Режим X-Y |
Х – кан 1, 3; Y – кан 2, 4; разность фаз < > |
|||
|
Логический анализатор I2C,SPI,UART/RS232,CAN,LI N (Опция) |
||||
|
Частота |
500 МГц |
|||
|
Длина памяти |
до 14 МБ/канал |
|||
|
Число каналов |
16 |
|||
|
Синхронизация |
по фронту, по последовательности , по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN |
|||
|
Порог срабатывания |
TTL, CMOS, ECL, PECL, пользовательский (± 10 В) |
|||
|
Генератор функциональный (Опция) |
||||
|
Формы сигналов |
Синус, меандр, треугольник, импульс, постоянное напряжение, шум , кардио, гауссовский импульс и экспонента нарастающая / спадающая (10 встроенных типов сигналов) |
|||
|
Частотный диапазон |
1 мкГц ~ 25 МГц (Синус) 1 мкГц ~ 10 МГц (Прямоугольник, импульс) 1 мкГц ~ 300 кГц (Пила) 1 мкГц ~ 5 МГц (кардио, гауссовский и экспоненциальный) |
|||
|
Частота дискретизации |
125 МГц |
|||
|
Длина памяти |
16000 точек для произвольной формы |
|||
|
Разрешение |
1 мкГц |
|||
|
Разрядность ЦАП |
14 бит |
|||
|
Выходной уровень |
4 мВпик ~ 6 Впик (1 МОм) 2 мВпик ~ 3 Впик (50 Ом) |
|||
|
Погрешность установки |
Частота: ± 5*10 -5 Амплитуда: ± 10% |
|||
|
Постоянное смещение |
± 3 В (1 МОм) ± 1,5 В (50 Ом) |
|||
|
Скважность |
20 % ~ 80 % (для прямоугольника и импульса) |
|||
|
Симметрия |
0 % ~ 100 % (для пилы) |
|||
|
Общие данные |
||||
|
ЖК-дисплей |
Цветной (TFT), диагональ 20 см, 8 х 14 дел (разреш. 800 х 480) |
|||
|
Напряжение питания |
100...240 В (50/ 60 Гц), 100...120 В (400 Гц); 60 Вт |
|||
|
Габариты |
352 х 224 х 128 мм |
|||
|
Масса |
3,4 / 3,6 кг (2 канала / 4 канала) |
|||
|
Опции |
|
|
SDS-2000X-FG |
Программная опция генератора сигналов (ФГ + СПФ), 25 МГц. |
|
SDS-2000X-16LA |
Программная опция логического анализатора, 16 ка налов. Для работы опции логического анализатора необходим логический пробник SPL2016. |
|
SPL2016 |
18-канальный логический пробник. Для работы пробника н еобходима установка программной опции SDS- 2000X-16LA. |
|
SDS-2000X-DC |
Программная опция декодирования сигналов I2C, SPI, UART/RS232, CAN, LIN |
|
SDS-2000X-PA |
Программная опция измерения мощности и ПКЭ |
|
DF2001A |
Компенсационный модуль для устранения временного сдвига между пробниками, измеряющими напряжение и ток. Данный модуль рекомендуется использовать совместно с опц ией измерения мощности для повышения точности измерений. Рекомендуется для использования с опцией PA для измерения мощности и ПКЭ. |
|
№ |
Наименование |
Количество |
|
1 |

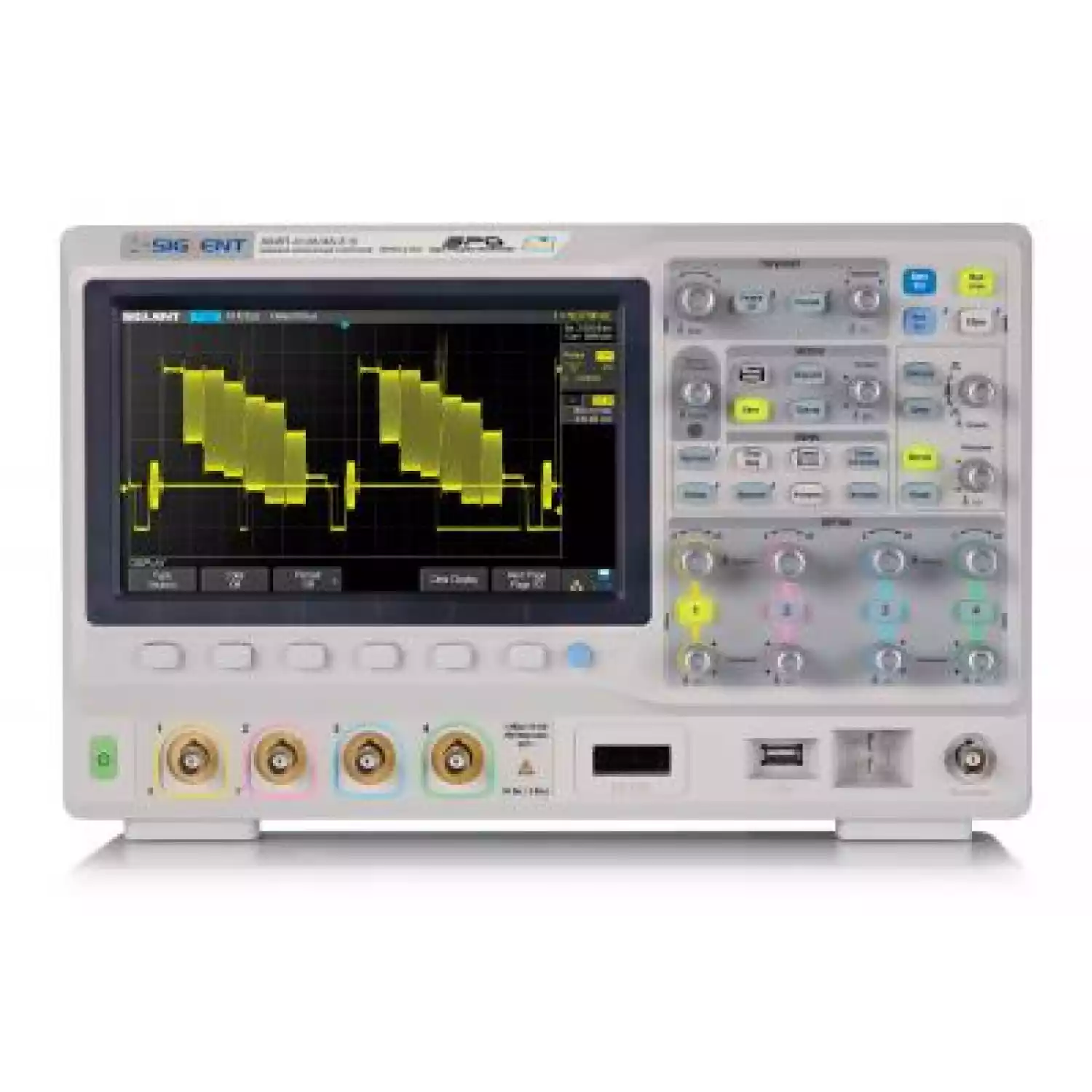

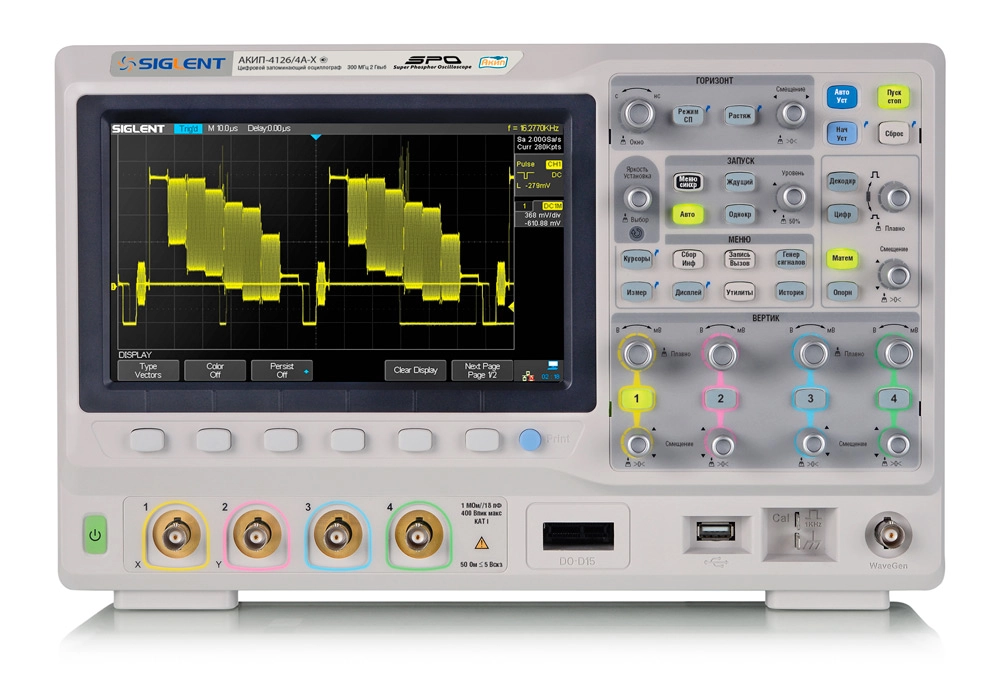

Осциллограф цифровой АКИП-4126/4-X |
1 |
|
2 |
Шнур питания |
1 |
|
3 |
Делитель 1:1/1: 10 |
2 |
|
4 |
ПО EasyScope / АКИП (1 CD) |
1 |
|
5 |
Кабель USB |
1 |
|
6 |
Руководство по эксплуатации |
1 |
