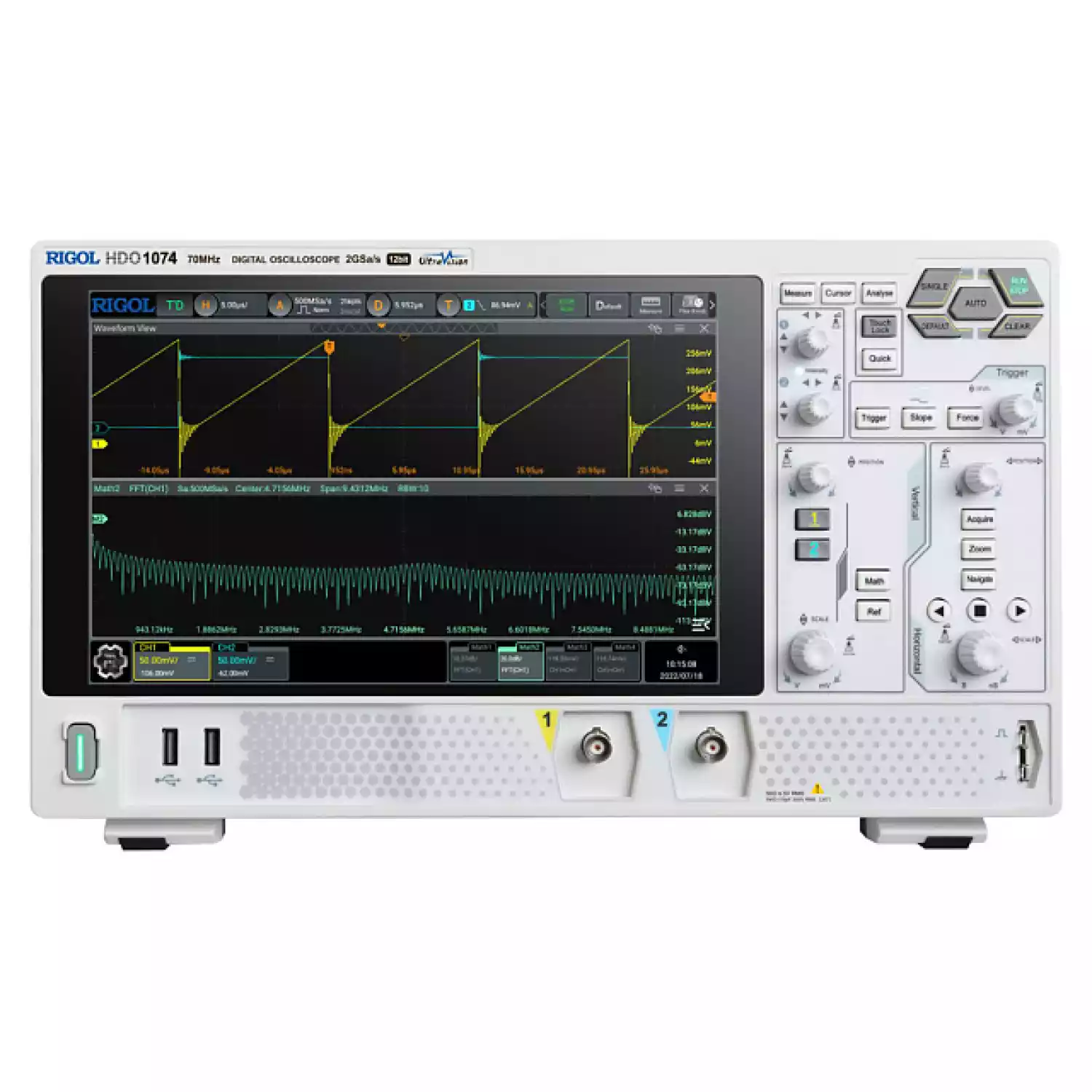

Цифровой осциллограф Rigol DHO1074 – четырехканальный лабораторный прибор с полосой пропускания до 70 МГц, обладающий наивысшей функциональностью и предоставляющий наиболее широкий перечень средств изучения и анализа формы сигналов среди моделей с аналогичным частотным диапазоном. Устройство работает под управлением ОС Android и сконструировано на основе аппаратной схемы с чипсетом Centaurus, с процессором Cortex-A72, 1.8 GHz, hexa-core и 4 Гб оперативной памяти, благодаря чему цифровой осциллограф характеризуется отличной производительностью и точностью. Предусмотрена возможность повышения функциональности за счет расширения частотного диапазона и увеличения глубины памяти до 100M на канал путем активации соответствующих программных опций.
Четырехканальный осциллограф Rigol DHO1074 снабжен 12-битным АЦП и может работать в режимах курсорных и автоматических измерений, декодирования протоколов, сравнения с одним из десяти образцовых сигналов, допускового контроля, записи и воспроизведения осциллограмм, медленной развертки, прокрутки, масштабирования и XY. Предустановленные математические функции включают в себя арифметические операции между сигналами разных каналов, базовый спектральный анализ с использованием БПФ, логические и функциональные операции, а также цифровой фильтр.
Крупноразмерный сенсорный 10,1-дюймовый экран с поддержкой multi-touch, способный распознавать стандартные «смартфонные» жесты, обеспечивает высокую наглядность и простоту управления прибором. Поддерживается многооконный режим, масштабирование и автоматическая настройка параметров изображения. Осциллограф Rigol DHO1074 оборудуется фотоэлектронными энкодерами, которые не подвержены физическом износу при интенсивном использовании, обеспечивая долгий срок службы прибора.
| Полоса пропускания | 70 МГц | ||||
|---|---|---|---|---|---|
| Время нарастания (от 10% до 90%, типовое) | ≤5 нс | ||||
| Количество входных каналов | 2 аналоговых входа + 1 внешний вход запуска | ||||
| Режим выборки | Выборка в реальном времени | ||||
| Максимальная частота дискретизации |
2 Гвыб/с (1 канал) 1 Гвыб/с (2 канала) |
||||
| Максимальная глубина памяти |
50 млн. точек (25 млн. точек - два канала) – стандарт. 100 млн. точек (50млн. точек - два канала) - опция HDO1000-RLU-01. |
||||
| Максимальная скорость захвата сигнала |
50000 осц/сек (векторный режим) 1500000 осц/сек (режим UltraAcquire) |
||||
| Вертикальное разрешение | 12 бит | ||||
| Эффективное количество ENOB (тип.) | > 8 бит | ||||
| Вертикальное разрешение в режиме высокого разрешения | 14 бит, 16 бит | ||||
| Аппаратная запись и воспроизведение сигналов в реальном времени | Макс. 500 000 кадров | ||||
| Пиковый детектор | Захват глитчей от 2 нс | ||||
| Тип и размер встроенного дисплея | 10,1 дюймовый емкостный дисплей с функцией мультитач; | ||||
| Разрешение встроенного дисплея | 1280 х 800 пикселей; | ||||
| Система вертикального отклонения | |||||
| Входная связь | По постоянному току, переменному току или заземление | ||||
| Входной импеданс | 1 МОм ± 1% | ||||
| Входная емкость | 19 пФ ± 3 пФ | ||||
| Диапазон ослабления пробников | 0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X,1000X, 2000X, 5000X | ||||
| Максимальное входное напряжение | 300 В(скз) CAT I, 400 В(пик) (DC + В(пик)) | ||||
| Чувствительность по вертикали | От 500 мкВ/дел до 10 В/дел | ||||
| Диапазон смещения по постоянному току |
±1 В (≤ 65 мВ/дел) ±10 В (свыше 65 мВ/дел до 270 мВ/дел) ±20 В (свыше 270 мВ/дел до 2.75 В/дел) ±100 В (свыше 2.75 мВ/дел до 10 В/дел) |
||||
| Динамический диапазон | ±4 делений (12 бит) | ||||
|
Ограничение пропускной способности (типовое) |
20 МГц, полный; выбирается для каждого канала. | ||||
| Погрешность коэффициента усиления | ±2% от полной шкалы | ||||
| Погрешность смещения |
≤200 мВ/дел: (±0,1 дел; ±2 мВ; ±1,5% смещения) >200 мВ/дел: (±0,1 дел; ±2 мВ; ±1% смещения) |
||||
| ESD защита | ±8 кВ (на входе BNC) | ||||
| Изоляция между каналами | ≥100:1 | ||||
| Горизонтальная развертка | |||||
| Диапазон временной развертки | От 2 нс/дел до 1000 с/дел | ||||
| Разрешение по времени | 400 пс | ||||
| Погрешность частоты опорного генератора | ±2,5 х 10 в-6/год | ||||
| Задержка между каналами | ≤2 нс | ||||
| Диапазон задержки времени |
Предварительный запуск: -5 дел. Пост запуск: 1 с или 100 дел (в зависимости от того, что больше) |
||||
| Переключение с канала на канал | Диапазон переключения от канала к каналу: ±100 нс, точность: ±1 пс | ||||
| Режимы |
YT Режим по умолчанию XY На канале ½ SCAN Базовое время сканирования ≥ 200 мс/дел ROLL Временная база: ≥50 мс/дел или ≥100 мс/дел (выбирается), доступно для входа или выхода из режима ROLL поворотом ручки горизонтальной временной базы. |
||||
| Система запуска | |||||
| Источник сигнала запуска | Аналоговые каналы (1 – 4), внешний вход, питающая сеть переменного тока. | ||||
| Режим запуска | Автоматический, нормальный, одиночный | ||||
| Связь синхронизации | AC, DC; для внутреннего запуска: ФВЧ (75 кГц), ФНЧ (75 кГц) | ||||
| Подавление шумов | Увеличение задержки для триггерной цепи (только для внутреннего триггера), включение/выключение | ||||
| Диапазон удержания | От 8 нс до 10 с | ||||
| Полоса пропускания системы запуска: | |||||
| внутренний источник запуска | Полоса пропускания аналоговых входов | ||||
| внешний вход запуска | 200 МГц | ||||
| Чувствительность системы запуска: | |||||
| внутренний источник запуска | 0,5 деления; ≥50 мВ/дел | ||||
| внешний вход запуска |
200 мВ (пик-пик) (DC – 100 МГц); 500 мВ (пик-пик) (100 МГц – 200 МГц) |
||||
| Импеданс внешнего входа запуска | 1 МОм ±1%, BNC разъем | ||||
| Отклонение запуска(типовое) | Нормальный прием, пограничный триггер, уровень триггера, расположенный около 50% от внешнего входного сигнала | ||||
| Диапазон установки порога срабатывания запуска: | |||||
| внутренний источник запуска | ± 5 делений от центра экрана | ||||
| внешний вход запуска | ± 5 В | ||||
| питающая сеть переменного тока | Фиксированное значение 40% - 60 % | ||||
| Типы запуска | Запуск по фронту, запуск по импульсу, запуск по наклону, запуск по видео, запуск по шаблону, запуск по продолжительности, запуск по тайм-ауту, запуск по времени, запуск по окну, запуск по задержке, запуск по настройке/удержанию, запуск по N-му фронту, по протоколам: I2C, SPI, RS232/UART, CAN, LIN. | ||||
| Поиск и навигация | |||||
| Тип | По нарастанию и ширина импульса. | ||||
| Источник | Аналоговые каналы | ||||
| Копирование | Копирование в/из системы запуска; независимые настройки, включая настройку порогового уровня и условий запуска. | ||||
| Отображение результатов | Событие просматриваются или экспортируется во внешнюю/внутреннюю память. | ||||
| Навигация |
Время: просмотр полученных сигналов во временном порядке. Событие: используются элементы управления навигацией для перехода к найденным событиям поиска. Сегмент: используются элементы управления навигацией для воспроизведения полученных сегментов на странице режима UltraAcquire. |
||||
| Измерение формы сигнала | |||||
| Курсорные измерения |
Количество курсоров: 2 пары курсоров по осям X и Y. Ручной режим: - Отклонение напряжения между курсорами (ΔY). - Отклонение по времени между курсорами (ΔX). - Обратная величина ΔX (Гц) (1/ΔX). Режим отслеживания: - Фиксация оси Y для отслеживания значений напряжения и времени точки формы сигнала по оси X. - Фиксация оси X для отслеживания значений напряжения и времени точки формы сигнала по оси Y. Автоматизированное измерение: - Позволяет отображать курсор во время автоматического измерения. Режим XY: - Измеряет параметры напряжения соответствующих сигналов канала в режиме временной базы XY. X = Канал 1, Y = Канал 2 |
||||
| Автоматические измерения |
Количество измерений: -41 (в том числе до 14 измерений могут отображаться одновременно на экране). -Источник измерения: От CH1 к CH4, от Math1 к Math 4 -Диапазон измерений Основной вид, увеличение. Измерения: -Отображает 33 результата измерения (вертикальные и горизонтальные) для текущего канала измерения; результаты измерений обновляются непрерывно. Вертикальные измерения: -Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid,Vlower, Vavg, VRMS, Per. VRMS, превышение, предварительная загрузка, область, периодическая область и среднеквадратичное значение переменного тока. Горизонтальные измерения: -период, частота, время нарастания, время спада, +ширина, -ширина,+режим работы, -режим работы, количество положительных импульсов, количество отрицательных импульсов, количество нарастающих фронтов, количество падающих фронтов, Tvmax, Tvmin, +Скорость нарастания и -Скорость нарастания. Другие: -задержка (А↑-В↑), задержка (А↑-В↓), задержка (А↓-В↑), задержка(А↓-В↓), фаза (A↑-B↑), фаза(A↑-B↓), фаза (A↓-B↑), и фаза(A↓-B↓) Статистика: -элементы: текущее, среднее, максимальное, минимальное, стандартное отклонение, подсчет. -Устанавливаемое статистическое время |
||||
| Математические операции | |||||
| Количество математических функций | Отображает 4 математические функции одновременно | ||||
| Арифметика | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Lg,Ln, Exp, Sqrt, Abs, AX+B, LowPass, HighPass, BandPass,BandStop | ||||
| Цветовая гамма | Поддержка БПФ. | ||||
| БПФ |
-Размер записи: до 1 млн. точек. -Тип окна: Прямоугольная, Блэкмана-Харриса, Хэннинга (по умолчанию), Хемминга, плоская вершина и треугольник. -Поиск по пиковым значениям: Максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем. |
||||
| Поиск по пиковым значениям | Максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем | ||||
| Анализ осциллограмм | |||||
| Запись сигналов |
Сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, т.е. сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска. Максимальное количество сегментов: до 500 000. Источник сигнала: Все аналоговые каналы. Анализ: Поддержка воспроизведения кадр за кадром или непрерывного воспроизведения; способен вычислять, измерять и декодировать воспроизводимые сигналы. |
||||
| Тест "Годен/Не годен" |
Сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов. Событие "Годен/Не годен" может включать немедленную остановку захвата, звуковой сигнал и снимок экрана. Источник сигнала: Все аналоговые каналы. |
||||
| Цветовая гамма | Обеспечение трехмерного представления для сигналов цветовой градации, цветовая градация более 16, отображение 256-уровневой цветовой шкалы | ||||
| Декодирование сигналов последовательной передачи данных | |||||
| Количество каналов | 4, декады и включает/отключает четыре типа протоколов одновременно. | ||||
| Тип декодируемых каналов | Типовые Parallel, RS232/UART, I²C, SPI, CAN, LIN. | ||||
| Автоматическое масштабирование | Автоматическое масштабирование минимального напряжения более 10 мВ (размах), рабочего цикла более 1% и частоты более 35 Гц. | ||||
| Цифровой вольтметр | |||||
| Функции вольтметра |
Источник: все аналоговые каналы. Измерение напряжения постоянного тока; измерение напряжения переменного тока + среднеквадратичное значение напряжения постоянного тока; измерение среднеквадратичное значение напряжения переменного тока. Разрешение 4 разряда. Поддержка настроек верхнего / нижнего предела; подает звуковой сигнал, когда значение напряжения находится внутри или за пределами предельного диапазона. |
||||
| Прецизионный частотомер | |||||
| Функции частотомера |
Источник: все аналоговые каналы и выход. Измерение частоты, периода, сумматор. |
||||
| Разрешение | От 3 до 6 разрядов (устанавливаемое пользователем) | ||||
| Частотный диапазон частотомера | Максимальная аналоговая полоса пропускания. | ||||
| Сумматор | До 48 разрядов | ||||
| Набор команд управления и программирования | Стандартные SCPI команды. | ||||
| Общие характеристики | |||||
| Тип и размер встроенного дисплея | 10.1-дюймовый сенсорный дисплей с управлением "Multi-Touch" | ||||
| Разрешение встроенного дисплея | 1280 х 900 пикселей, соотношение сторон 16:9 | ||||
| Масштабная сетка | 10 делений по вертикали х 8 делений по горизонтали | ||||
| Послесвечение |
Выключено; Бесконечное послесвечение; Настраиваемое послесвечение (от 100 мс до 10 с) |
||||
| Яркость | 256 уровней интенсивности (LCD, HDMI). | ||||
| Процессор | Cortex-A72, 1.8 ГГц, 8 ядер | ||||
| Объем памяти | 4 ГГб RAM | ||||
| Операционная система | Android | ||||
| Внутренняя энергонезависимая память | 8 ГГб | ||||
| Интерфейсы связи | USB 3.0, LAN | ||||
| Видеовыход | HDMI | ||||
| Напряжение и сила тока сети питания | 100 В – 240 В, 50-60 Гц | ||||
| Максимальная потребляемая мощность | 400 Вт | ||||
| Диапазон рабочих температур | От 0°C до +50°C | ||||
| Диапазон температур хранения | От -30°C до +60°C | ||||
| Относительная влажность | Не более 90% | ||||
| Высота для монтажа в измерительную стойку | 4U | ||||
| Масса | 5,37 кг | ||||
| Размеры | 358 х 214 х 120 мм |
