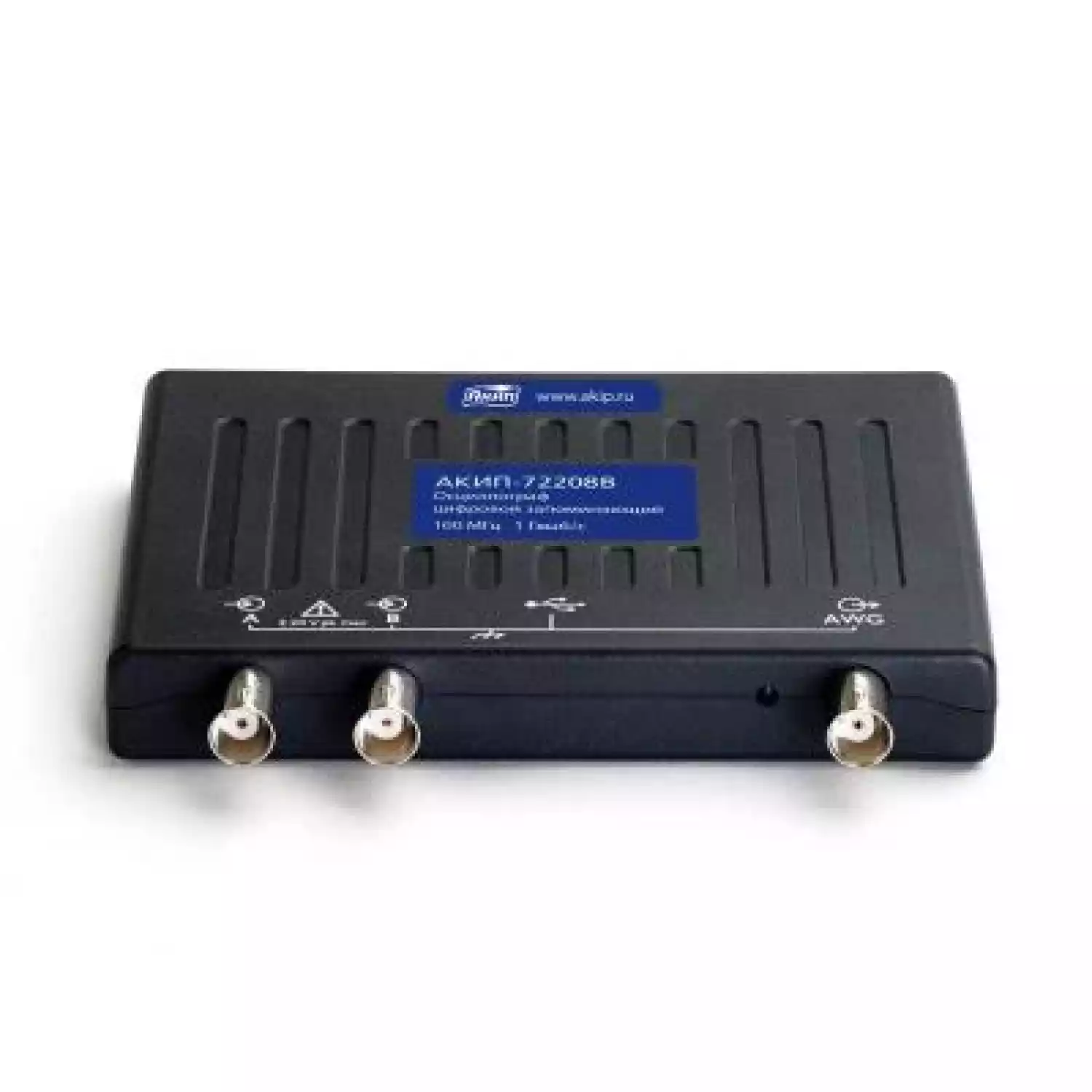

Осциллограф АКИП-72206B
Артикул: 16503

Осциллограф АКИП-72206B

Артикул: 16503
Под заказ
Срок поставки от 7 дней
40 480 руб.
В избранное Из избранного
Нашли дешевле? Снизим цену!
Получить скидку
Отгрузка со склада
Все цены на сайте указаны с учетом НДС
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Обмен или возврат товара при обнаружении неисправности
Нашли дешевле? Снизим цену!
Получить скидку

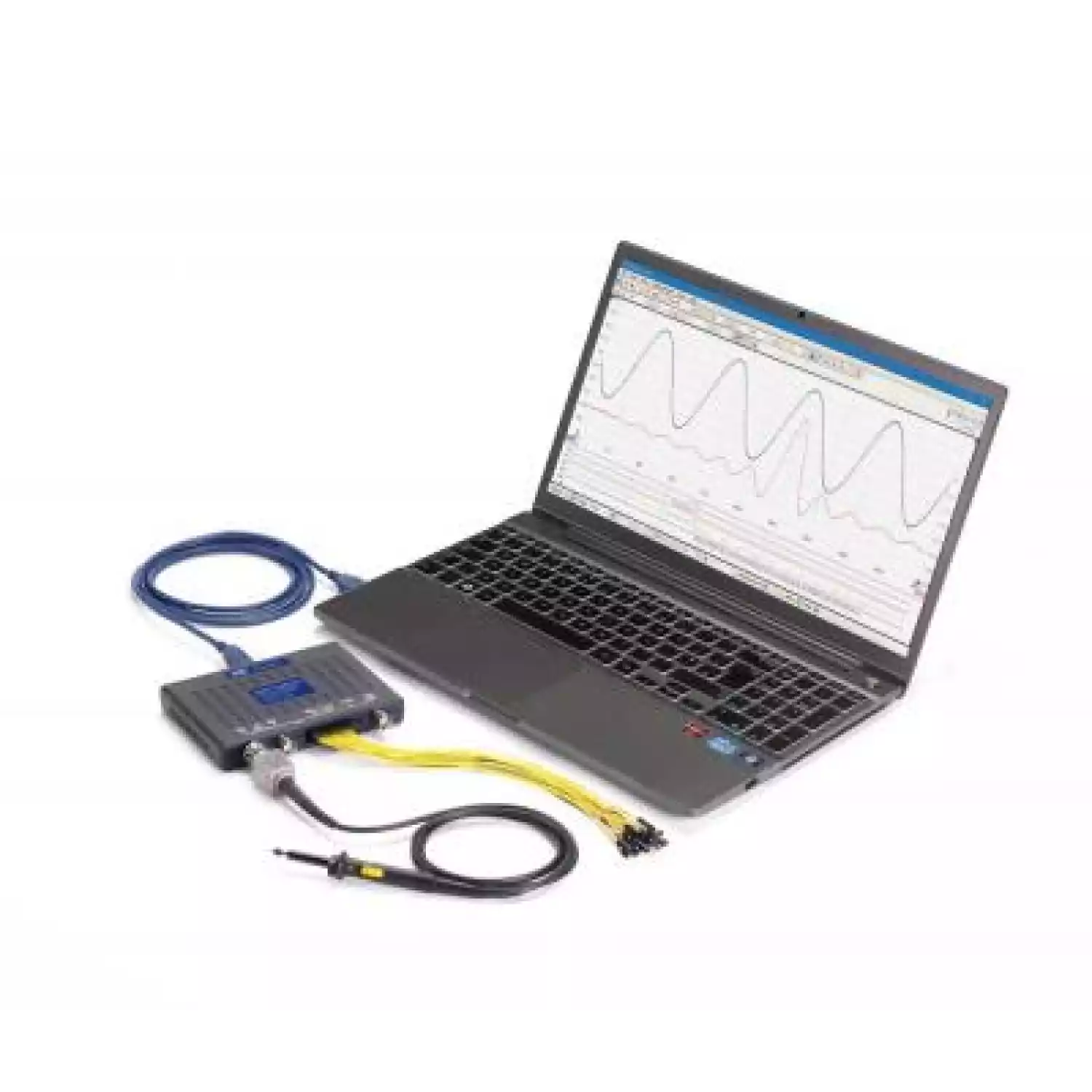

АКИП-72206B – цифровой запоминающий USB-осциллограф

Особенности серии осциллографов АКИП-7220х

  • «5 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных, функциональный генератор, генератор сигналов СПФ (AWG)

  • Осциллограф: 2/4 канала+ 16 цифровых каналов(только MSO)

  • Полоса пропускания: 10МГц, 25МГц, 50 МГц,70 МГц и100 МГц

  • Разрешение АЦП: 8 бит (до 12 бит в реж ERes)

  • Макс.частота дискретизации: 1ГГц (для однокр. сигнала при объед. каналов), эквивалентная 10 Гц

  • Макс.объем памяти: от 8 кБ до 128МБ (в зав.от модели)

  • Сегментированная память до 10.000 осциллограмм (во внутр. буфер,(в зав.от модели), цифровая растяжка/Zoom(x50.000)

  • Цифровая регистрация на ПК (streaming mode): дискретизация до 9,6МГц, память 100 МБ (объем упр. софта), при использовании ресурсов SDK-дискретизация определяется системными параметрами ПК

  • Функциональный генератор (до 1МГц/ ±2В): набор форм сигнала зависит от модели осциллографа. Генератор работает одновременно с осциллографом!

  • Формирование сигналов СПФ/ AWG(до 1МГц/ ±2В):ЦАП 12 бит, частота дискретиз. до 20 МГц, память до 32кБ

  • Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом!), БПФ при длине памяти до 1 МБ

  • Автоизмерения (15параметров); курсорные измерения (DU; DT; 1/DT)

  • Математика: 30 функций (4 оператора –вх.кан./ опорн.осцилл./ время/ число π)

  • Декодирование сигналов:1-Wire, ARINC429, CAN, Ethernet10Base-T, USB1.1, I²C, LIN, PS/2, SPI, SENT, UART/RS-232 идр. в зав.от модели

  • Допусковый контроль (тест по маске)

  • Интерфейс USB 2.0 (управление от внешнего ПК)

  • ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.

  • (32/ 64 битн.)

  • Ультракомпактность, масса 0,2кг

  • Гарантия 5 лет



Технические характеристики осциллографа АКИП-72206B

Параметр

АКИП-72204A

АКИП-72205A
(MSO)
АКИП-72405A

АКИП-72206B
(MSO)
АКИП-72406B

АКИП-72207B
(MSO)
АКИП-72407B

АКИП-72208B
(MSO)
АКИП-72408B

Число входных каналов

2 канала – АКИП-72204A, АКИП-72205A, АКИП-72205A MSO, АКИП-72206B,АКИП-72206B MSO, АКИП-72207B, АКИП-72207B MSO, АКИП-72208B, АКИП-72208B MSO
4 канала – АКИП-72405A, АКИП-72406B, АКИП-72407B, АКИП-72408B

Полоса пропускания ( - 3 дБ)

0... 10 МГц

0... 25 МГц

0... 50 МГц

0... 70 МГц

0... 100 МГц

Время нарастания

≤ 35 нс

≤ 14 нс

≤ 7 нс

≤ 7 нс

≤ 3,5 нс

Коэффициент отклонения (Коткл.)

10 мВ/дел ... 4 В/дел

4 мВ/дел... 4 В/дел

Вид входа

Открытый, закрытый

Погрешность установки К откл.

± 3 % от полной шкалы

± 3 % от полной шкалы ± 200 мкВ

Диапазоны входящего напряжения

± 50 мВ ... ± 20 В

± 20 мВ ... ± 20 В

Диапазон установки смещения





± 250 мВ (входящее напряжение: ± 20 мВ ... ± 200 мВ)
± 2,5 В (входящее напряжение: ± 500 мВ ... ± 2 В)
± 20 В (входящее напряжение: ± 5 В ... ± 20 В)

Входное сопротивление

1 МОм ± 1% / 14 пФ ± 2 пФ

1 МОм ± 1% / 16 пФ ± 1 пФ

Защита от перенапряжения

± 100 В ( DC + AC пик)

Канал вертикального отклонения (Цифровые каналы только модели MSO)

Число каналов

-

16 (2 порта по 8 каналов каждый)

Входной разъем

-

2,54 мм 2х10 контактны разъем

Максимальная частота



100 МГц (200 Мбит/с)

Минимальный временной интервал



5 нс

Входной импеданс



200 кОм ( ± 2%) / (8 ± 2) пФ

Пороговый уровень



TTL , CMOS , ECL , PECL , заданный ( - 5...+5 В)

Погрешность установки порога



± 350 мВ (с учетом гистерезиса )

Входное напряжение



± 20 В (защита от перенапряжения ± 50 В)

Задержка между каналами



2 нс

Канал горизонтального отклонения

Минимальный коэффициент развертки (Кразв.)

10 нс

5 нс

2 нс

1 нс

Максимальный коэффициент развертки (Кразв.)



5000 с/дел

Погрешность установки К разв.

± 100 ppm ( ± 0,01 %)

± 5 0 ppm ( ± 0,005 %)

Режимы работы

Основной, ZOOM окно, X - Y

Синхронизация

Источники синхросигнала

Любой из аналоговых каналов, цифровые каналы

Условия запуска развертки

Фронт, по длительности, окно, по длит. в окне, отложенная, отложенная в окне, по уровню, по интервалу, логические условия (‘И, ‘ИЛИ и т.д.)

Фронт, по длительности, окно, по длит. в окне (гистерезис), отложенная, отложенная в окне, по уровню, по интервалу, логические условия (‘И, ‘ИЛИ и т.д.), рант

Режим запуска

Однократный, ждущий, автоколебательный, без синхронизации, эквивалентный

Однократный, ждущий, автоколебательный, без синхрон изации, сегмент. развертка, эквивалентный

Аналого-цифровое преобразование

Разрешение по вертикали

8 бит (12 бит в режиме ERES )

Интерполяция

Линейная, Sin ( X ) / х

Частота дискретизации

АКИП-72204A: 100 МГц (1 канал), 50 МГц (2 канала)
АКИП-72205A: 200 МГц (1 канал), 100 МГц (2 канала)
АКИП-72206B: 500 МГц (1 канал), 250 МГц (2 канала)
АКИП-72207B, АКИП-72208B : 1 ГГц (1 канал), 500 МГц (2 канала)
АКИП-72405A: 500 МГц (1 канал), 250 МГц (2 канала), 125 МГц (3,4 канала)
АКИП-72406B, АКИП-72407B, АКИП-72408B : 1 ГГ ц (1 канала), 500 МГц (2 канала), 250 МГц (3,4 канала)
АКИП-72205A MSO: 500 МГц (1 канал или 1 цифровой порт*), 250 МГц (2 канала + цифровые порты*)
АКИП-72206B MSO, АКИП-72207B MSO, АКИП-72208B MSO : 1 ГГц (1 канал), 500 МГц (2 канала или 1 цифровой порт*),

Эквивалентная частота дискретизации



АКИП-72204A : 2 ГГц; АКИП-72205A : 4 ГГц АКИП-72206B; АКИП-72205A MSO; АКИП-72405A : 5 ГГц; Остальные модели : 10 ГГц.



Максимальная длина памяти:
2 канала
4 канала
MSO

8 кБ

16 кБ
48 кБ
48 кБ

32 МБ
32 МБ
32 МБ

64 МБ
64 МБ
64 МБ

128 МБ
128 МБ
128 МБ

Режимы сбора данных

Выборка , послесвечение , цифровой самописец ( ROLL )

Курсорные измерения

Функции

ΔU; ΔT; 1/ΔT

Автоматические измерения

По вертикали

Пик - пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» ур овень, среднее, среднеквадратическое, выбросы на вершине и в паузе.

По горизонтали

Частота; период; время нарастания и спада; + / - ширина импульса, + / - скважность, задержка.

Статистика

Максимум, минимум, среднее, СКО.

Анализатор спектра

Пиковая частота, пиковая амплитуда, среднее, мощность, THD %, THD dB, THD+N, SFDR, SINAD, SNR, IMD.

Математика

Функции

−x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, freq, derivative, integral, m in, max, average, peak, delay и др.

Операторы

Любой аналоговый или цифровой кан ал , опорная осциллогр . ( ref ), время, число - π (пи)

Анализатор спектра

Диапазон входных частот

0... 10 МГц

0... 25 МГц

0... 50 МГц

0... 70 МГц

0... 100 МГц

Индикация спектрограммы

Амплитуда, среднее значение , удержание пика

Тип окна наблюдения

Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана - Харриса.

Глубина БПФ (точек)

128... 1.048.576 точек (1 М)

Параметр

АКИП-72204A
АКИП-72205A

АКИП-72405A
АКИП-72205A MSO

Все модели с индексом “ B”

Функциональный генератор

Формы выходных сигналов

Синус, меандр, треугольник, постоянное напряжение ( DC ) , Sin (х) / x , шум, колоколообразный

Синус, меандр, треугольник, постоянное напряжение ( D C ) , Sin (х) / x , колоколообразный , шум, ПСП/ PRBS

Диапазон частот

0,03 Гц ... 100 кГц

0,03 Гц ... 1 МГц

Разрешение ЦАП

12 бит

Выходной уровень

± 2 В

Выходное сопротивление

600 Ом

Погрешность установки

± 1% от полной шкалы

Генератор сигналов произвольной  формы -AWG

Частота дискретизации

1,548 МГц

20 МГц

Диапазон частот

4 кБ

8 кБ

32 кБ

Разрешение ЦАП

12 бит

Выходной уровень

± 2 В

Диапазон частот

> 100 кГц

20 МГц

Время нарастания

< >

< >

Декодирование последних данных

Формат данных

1 - Wi re, ARINC 429, CAN, DCC, DMX512, FlexRay, Ethernet 10Base - T, USB 1.1, I²C, I²S, LIN, PS/2, SPI, SENT, UART/RS - 232 (с учетом полосы пропускания и частоты дискретизации выбранной модели осциллографа)

Допусковый контроль

Статистика (Годен/ Не годен)

В допуске, не в допуске, общее кол - во тестов

Общие данные

Источник питания

USB порт

Интерфейс

USB 2 .0 ( совместимый с USB 3.0 )

Габаритные размеры

1 42 × 92 × 19 мм

Масса , не более

0,2 кг



Комплект поставки АКИП-72206B

Наименование

Количество

1

Осциллограф АКИП-72206B

1

2

Кабель USB

1

3

ПО на CD - диске

1

4

Руководство по эксплуатации на CD - диске

1

5

Пробник

2
