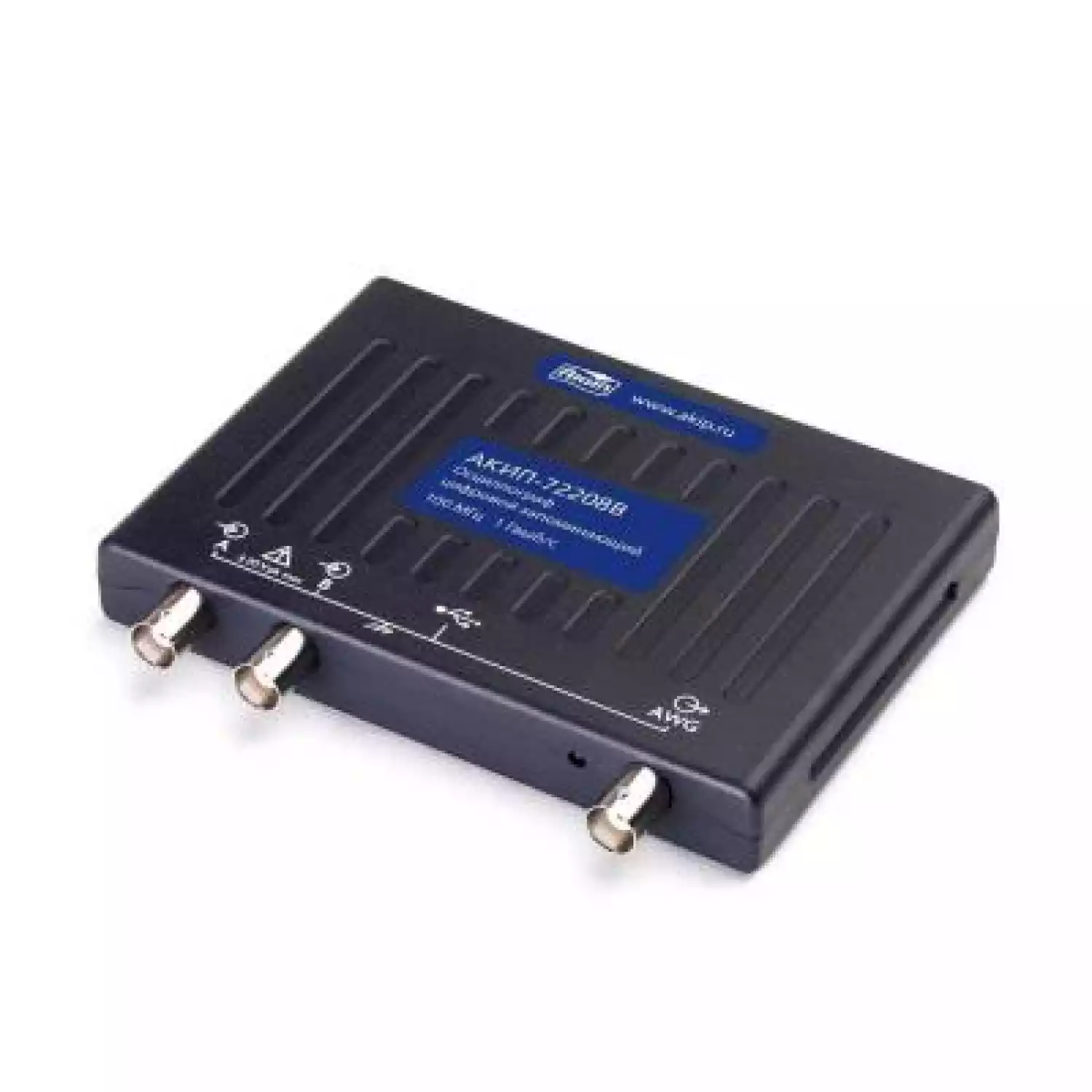

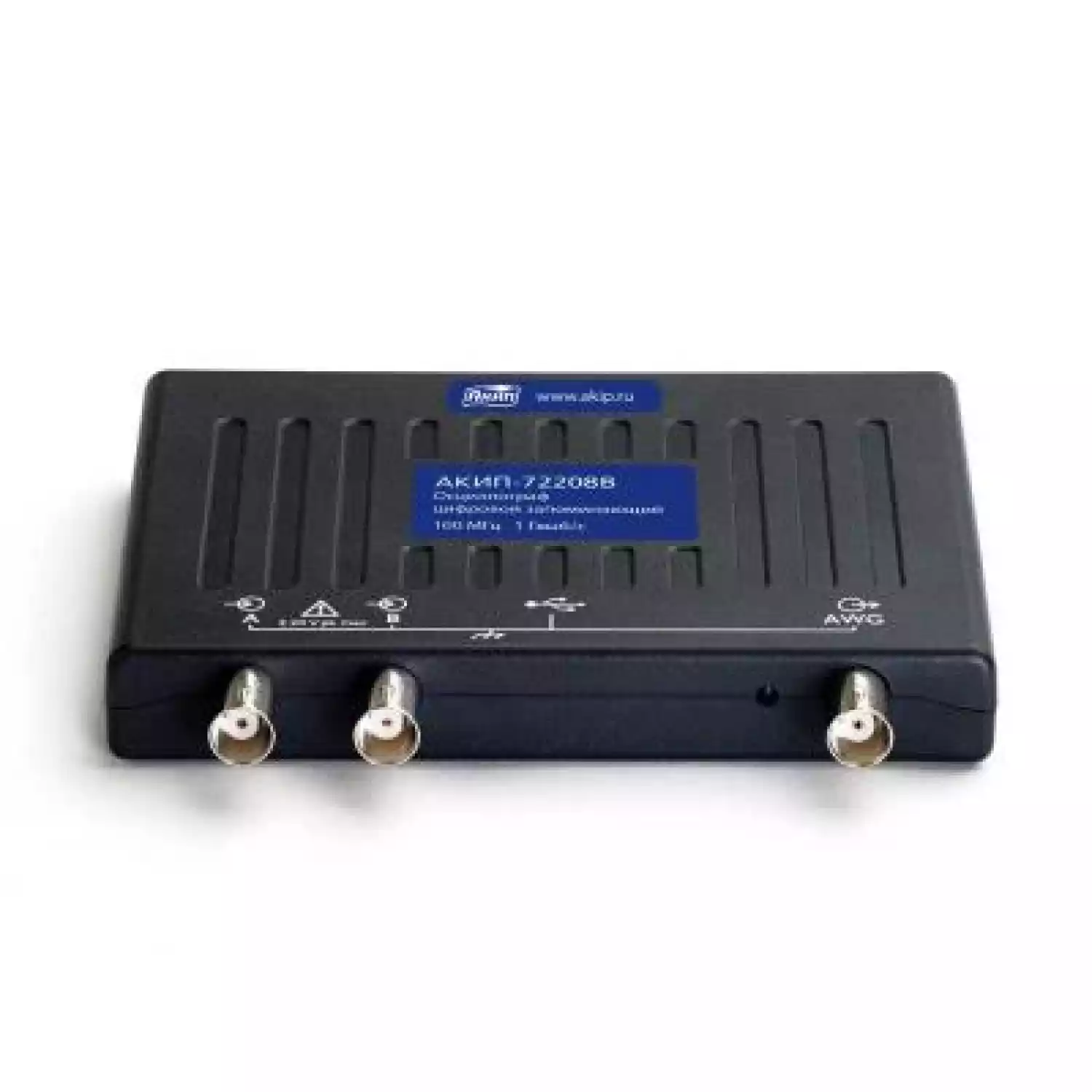

Осциллограф АКИП-72408B

Параметр

АКИП-72204A

АКИП-72205A

(MSO)

АКИП-72405A

АКИП-72206B

(MSO)

АКИП-72406B

АКИП-72207B

(MSO)

АКИП-72407B

АКИП-72208B

(MSO)

АКИП-72408B

Канал вертикального отклонения (Аналоговые каналы)

Число входных каналов

2 канала – АКИП-72204A, АКИП-72205A, АКИП-72205A MSO, АКИП-72206B, АКИП-72206B MSO, АКИП-72207B, АКИП-72207B MSO, АКИП-72208B, АКИП-72208B MSO

4 канала – АКИП-72405A, АКИП-72406B, АКИП-72407B, АКИП-72408B

Полоса пропускания ( - 3 дБ)

0... 10 МГц

0... 25 МГц

0... 50 МГц

0... 70 МГц

0... 100 МГц

Время нарастания

≤ 35 нс

≤ 14 нс

≤ 7 нс

≤ 7 нс

≤ 3,5 нс

Коэффициент отклонения (К откл.)

10 мВ/дел ... 4 В/дел

4 мВ/дел... 4 В/дел

Вид входа

Открытый, закрытый

Погрешность установки К откл.

± 3 % от полной шкалы

± 3 % от полной шкалы ± 200 мкВ

Диапазоны входящего напряжения

± 50 мВ ... ± 20 В

± 20 мВ ... ± 20 В

Диапазон установки смещения

-

± 250 мВ (входящее напряжение: ± 20 мВ ... ± 200 мВ)

± 2,5 В (входящее напряжение: ± 500 мВ ... ± 2 В)

± 20 В (входящее напряжение: ± 5 В ... ± 20 В)

Входное сопротивление

1 МОм ± 1% / 14 пФ ± 2 пФ

1 МОм ± 1% / 16 пФ ± 1 пФ

Защита от перенапряжения

± 100 В ( DC + AC пик)

Канал вертикального отклонения (Цифровые каналы только модели MSO)

Число каналов

-

16 (2 порта по 8 каналов каждый)

Входной разъем

-

2,54 мм 2х10 контактны разъем

Максимальная частота

-

100 МГц (200 Мбит/с)

Минимальный временной интервал

-

5 нс

Входной импеданс

-

200 кОм ( ± 2%) / (8 ± 2) пФ

Пороговый уровень

-

TTL , CMOS , ECL , PECL , заданный ( - 5...+5 В)

Погрешность установки порога

-

± 350 мВ (с учетом гистерезиса )

Входное напряжение

-

± 20 В (защита от перенапряжения ± 50 В)

Задержка между каналами

-

2 нс

Канал горизонтального отклонения

Минимальный коэффициент развертки (К разв.)

10 нс

5 нс

2 нс

1 нс

Максимальный коэффициент развертки (К разв.)

5000 с/дел

Погрешность установки К разв.

± 100 ppm ( ± 0,01 %)

± 5 0 ppm ( ± 0,005 %)

Режимы работы

Основной, ZOOM окно, X - Y

Синхронизация

Источники синхросигнала

Любой из аналоговых каналов, цифровые каналы

Условия запуска развертки

Фронт, по длительности, окно, по длит. в окне, отложенная, отложенная в окне, по уровню, по интервалу, логические условия (‘И, ‘ИЛИ и т.д.)

Фронт, по длительности, окно, по длит. в окне (гистерезис), отложенная, отложенная в окне, по уровню, по интервалу, логические условия (‘И, ‘ИЛИ и т.д.), рант

Режим запуска

Однократный, ждущий, автоколебательный, без синхронизации, эквивалентный

Однократный, ждущий, автоколебательный, без синхрон изации, сегмент. развертка, эквивалентный

Аналого-цифровое преобразование

Разрешение по вертикали

8 бит (12 бит в режиме ERES )

Интерполяция

Линейная, Sin ( X ) / х

Частота дискретизации

АКИП-72204A: 100 МГц (1 канал), 50 МГц (2 канала)

АКИП-72205A: 200 МГц (1 канал), 100 МГц (2 канала)

АКИП-72206B: 500 МГц (1 канал), 250 МГц (2 канала)

АКИП-72207B, АКИП-72208B : 1 ГГц (1 канал), 500 МГц (2 канала)

АКИП-72405A: 500 МГц (1 канал), 250 МГц (2 канала), 125 МГц (3,4 канала)

АКИП-72406B, АКИП-72407B, АКИП-72408B : 1 ГГ ц (1 канала), 500 МГц (2 канала), 250 МГц (3,4 канала)

АКИП-72205A MSO: 500 МГц (1 канал или 1 цифровой порт*), 250 МГц (2 канала + цифровые порты*)

АКИП-72206B MSO, АКИП-72207B MSO, АКИП-72208B MSO : 1 ГГц (1 канал), 500 МГц (2 канала или 1 цифровой порт*),

Эквивалентная частота дискретизации

АКИП-72204A : 2 ГГц; АКИП-72205A : 4 ГГц АКИП-72206B; АКИП-72205A MSO; АКИП-72405A : 5 ГГц; Остальные модели : 10 ГГц.

Максимальная длина памяти:

2 канала

4 канала

MSO

8 кБ

-

-

16 кБ

48 кБ

48 кБ

32 МБ

32 МБ

32 МБ

64 МБ

64 МБ

64 МБ

128 МБ

128 МБ

128 МБ

Режимы сбора данных

Выборка , послесвечение , цифровой самописец ( ROLL )

Курсорные измерения

Функции

ΔU; ΔT; 1/ΔT

Автоматические измерения

По вертикали

Пик - пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» ур овень, среднее, среднеквадратическое, выбросы на вершине и в паузе.

По горизонтали

Частота; период; время нарастания и спада; + / - ширина импульса, + / - скважность, задержка.

Статистика

Максимум, минимум, среднее, СКО.

Анализатор спектра

Пиковая частота, пиковая амплитуда, среднее, мощность, THD %, THD dB, THD+N, SFDR, SINAD, SNR, IMD.

Математика

Функции

−x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, freq, derivative, integral, m in, max, average, peak, delay и др.

Операторы

Любой аналоговый или цифровой кан ал , опорная осциллогр . ( ref ), время, число - π (пи)

Анализатор спектра

Диапазон входных частот

0... 10 МГц

0... 25 МГц

0... 50 МГц

0... 70 МГц

0... 100 МГц

Индикация спектрограммы

Амплитуда, среднее значение , удержание пика

Тип окна наблюдения

Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана - Харриса.

Глубина БПФ (точек)

128... 1.048.576 точек (1 М)

Параметр

АКИП-72204A

АКИП-72205A

АКИП-72405A

АКИП-72205A MSO

Все модели с индексом “B”

Функциональный генератор

Формы выходных сигналов

Синус, меандр, треугольник, постоянное напряжение ( DC ) , Sin (х) / x , шум, колоколообразный

Синус, меандр, треугольник, постоянное напряжение ( D C ) , Sin (х) / x , колоколообразный , шум, ПСП/ PRBS

Диапазон частот

0,03 Гц ... 100 кГц

0,03 Гц ... 1 МГц

Разрешение ЦАП

12 бит

Выходной уровень

± 2 В

Выходное сопротивление

600 Ом

Погрешность установки

± 1% от полной шкалы

Генератор сигналов произвольной формы-AWG

Частота дискретизации

1,548 МГц

20 МГц

Диапазон частот

4 кБ

8 кБ

32 кБ

Разрешение ЦАП

12 бит

Выходной уровень

± 2 В

Диапазон частот

> 100 кГц

20 МГц

Время нарастания

< >

< >

Декодирование последних данных

Формат данных

1 - Wi re, ARINC 429, CAN, DCC, DMX512, FlexRay, Ethernet 10Base - T, USB 1.1, I²C, I²S, LIN, PS/2, SPI, SENT, UART/RS - 232 (с учетом полосы пропускания и частоты дискретизации выбранной модели осциллографа)

Допусковый контроль

Статистика (Годен/ Не годен)

В допуске, не в допуске, общее кол - во тестов

Общие данные

Источник питания

USB порт

Интерфейс

USB 2 .0 ( совместимый с USB 3.0 )

Габаритные размеры

1 42 × 92 × 19 мм

Масса , не более

0,2 кг

№

Наименование

Количество

1

Осциллограф АКИП-72408B

1

2

Кабель USB

1

3

ПО на CD - диске

1

4

Руководство по эксплуатации на CD - диске

1

5

Пробники

2
