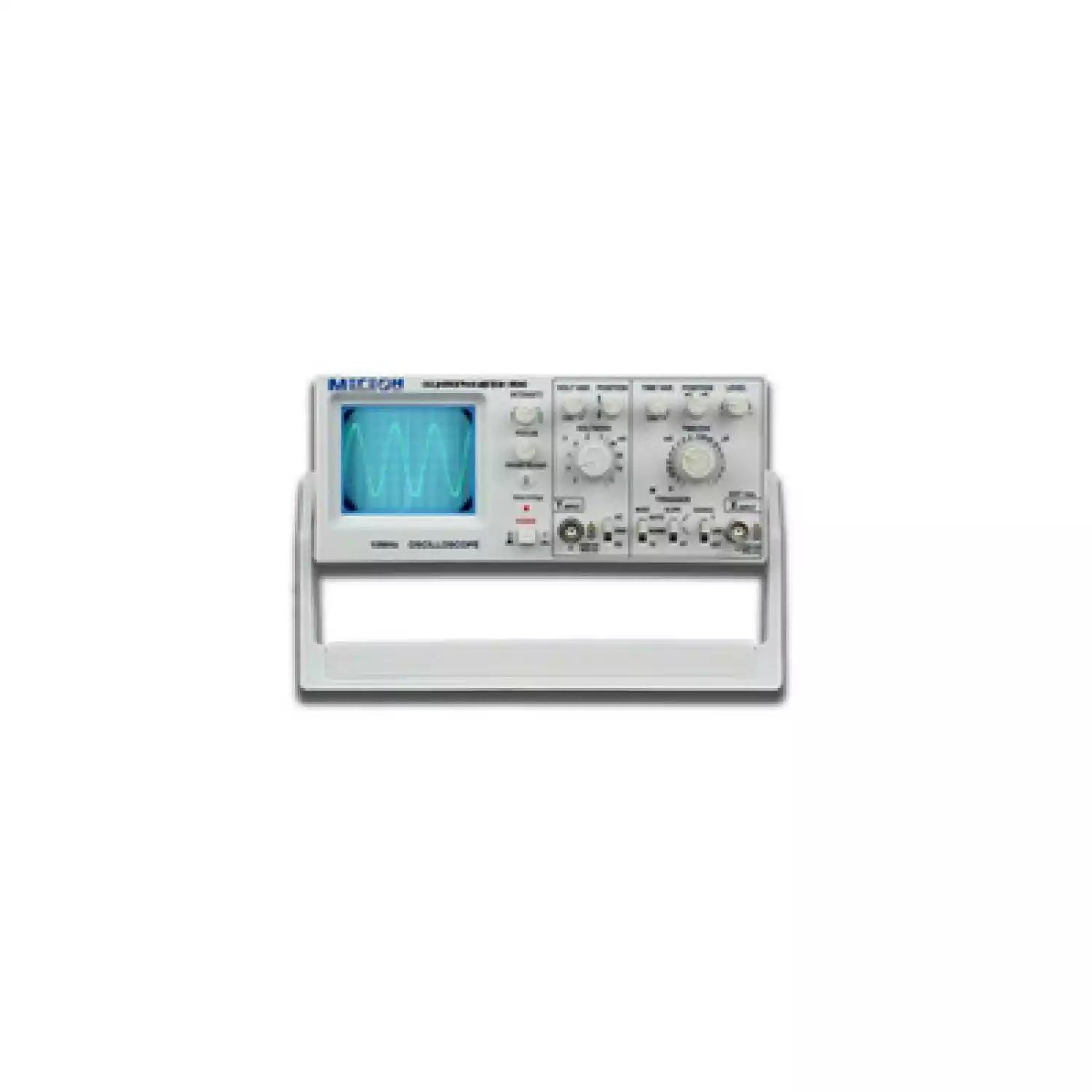

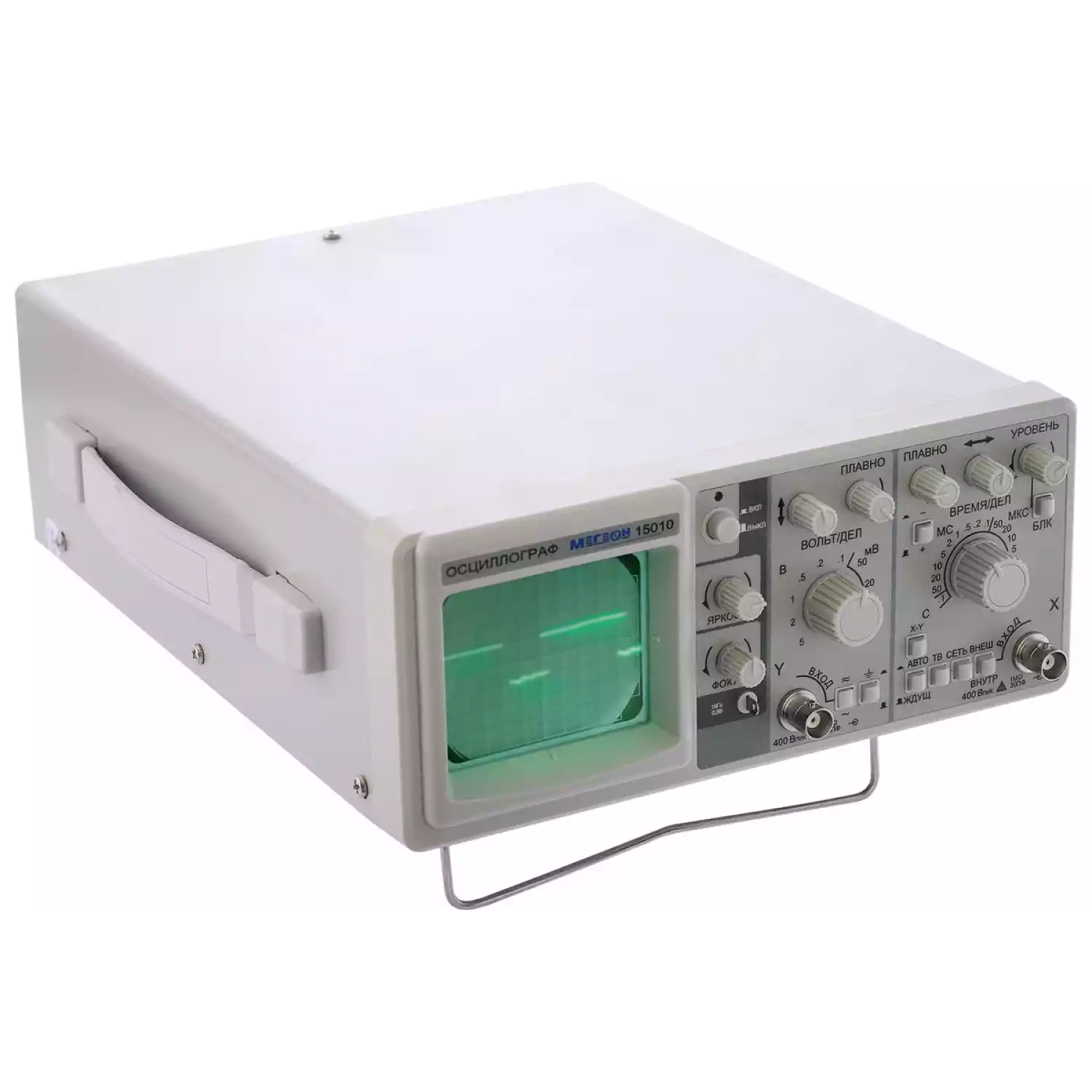

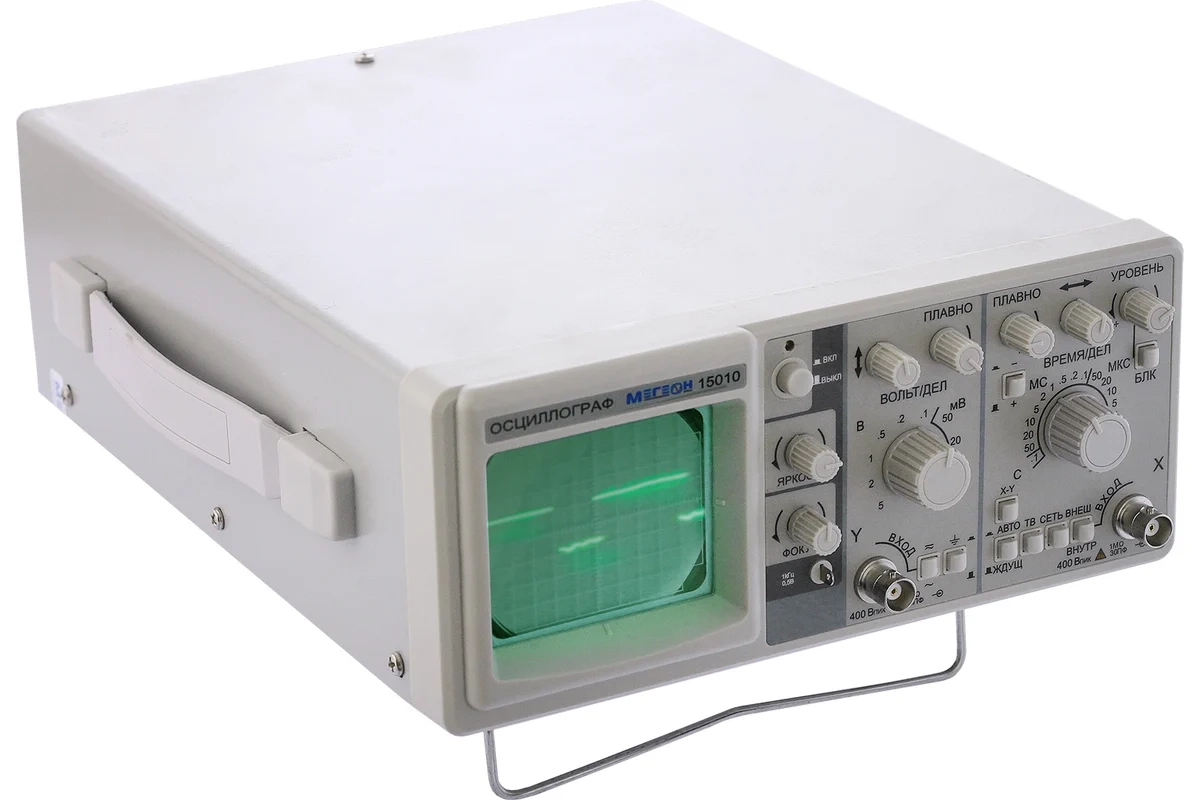

Осциллограф аналоговый Мегеон 15010
Стационарный осциллограф Мегеон 15010 является аналоговым измерительным прибором, которые широко применяется на промышленных объектах, ремонтных мастерских и различных учебных заведениях.
Стоит отметить, что прибор оснащен интегрированным калибратором, а максимальная полоса пропускания составляет 10 МГц.
Осциллограф Мегеон 15010 оснащен одним входным каналом и имеет ЭЛТ дисплей.
Осциллограф поддерживает несколько видов синхронизации: автоколебательный, по видеосигналу, ждущий.
Благодаря горизонтальному исполнению корпуса и небольшим габаритам, данный осциллограф идеально подойдет для испытания и тестирования электронного оборудования в лабораторных условиях.
Технические характеристики осциллографа аналоговый Мегеон 15010:
Количество каналов | 1 |
Полоса пропускания | (0 … 10) МГц |
Вертикальное отклонение: | |
Коэффициент отклонения | 5 мВ/дел … 5 В/дел (ступенчато соответственно ряду чисел 1, 2, 5) |
с делителем 1:10 | 50 мВ/дел … 50 В/дел |
основная погрешность | ±5% |
основная погрешность с делителем 1:10 | ±7% |
Плавная регулировка коэффициента отклонения от калиброванного значения | 2,5 раза |
Допустимое суммарное значение постоянного и переменного напряжения при закрытом входе | 400 В |
Время нарастания переходной характеристики | 35 нс |
Входное активное сопротивление | 1 МОм |
с делителем 1:10 | 10 МОм |
Входная емкость | 25 пФ |
с делителем 1:10 | 20 пФ |
Горизонтальное отклонение: | |
Коэффициент развертки | 0,1 мкс/дел … 0,1 с/дел (ступенчато соответственно ряду чисел 1, 2, 5) |
Плавная рагулировка коэффициента развертки от калиброванного значения | 2,5 раза |
основная погрешность | ±5% |
Режим работы развертки | автоколебательный, ждущий, блокировка уровня запуска |
Синхронизация: | |
Диапазон частот | 20 Гц … 10 МГц |
Виды синхронизации | от внутреннего источника, от внешнего источника, сети, телевизионным сигналом |
Амплитуда внешней синхронизации | (0,3 … 1) В |
Нестабильность синхронизации | 0,1 дел |
Общие характеристики: | |
Встроенный калибратор выдает импульсы прямоугольной формы (меандр): | |
амплитуда | 0,5 В |
погрешность | ±2% |
частота | 1 кГц |
погрешность | ±2% |
Размер экрана ЭЛТ | 36×48 мм (6×8 делений) |
Ширина линии луча | 0,8 мм |
Электропитание: | |
от сети переменного тока | 220 В, 50 Гц |
потребляемая мощность | 25 В-А |
Условия эксплуатации: | |
температура окружающей среды | (+5 … +40) o С |
относительная влажность при температуре +25 o С | 85% |
время непрерывной работы | 8 ч |
Габаритные размеры: | 220 × 95 × 320мм |
Масса: | 3,5 кг |
