Осциллографы используются при исследовании параметров электрических сигналов. С их помощью можно тестировать и настраивать различные электронные устройства.

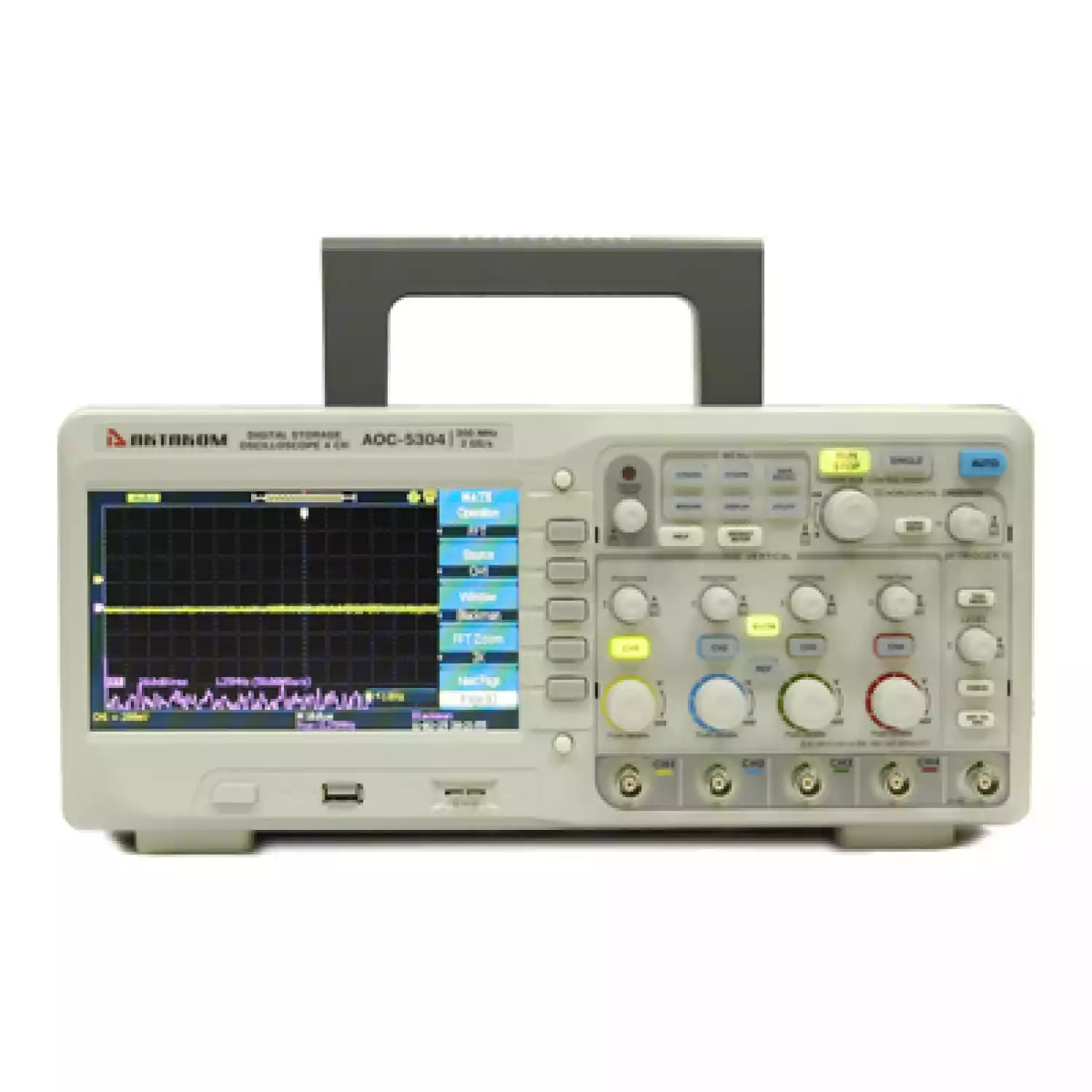

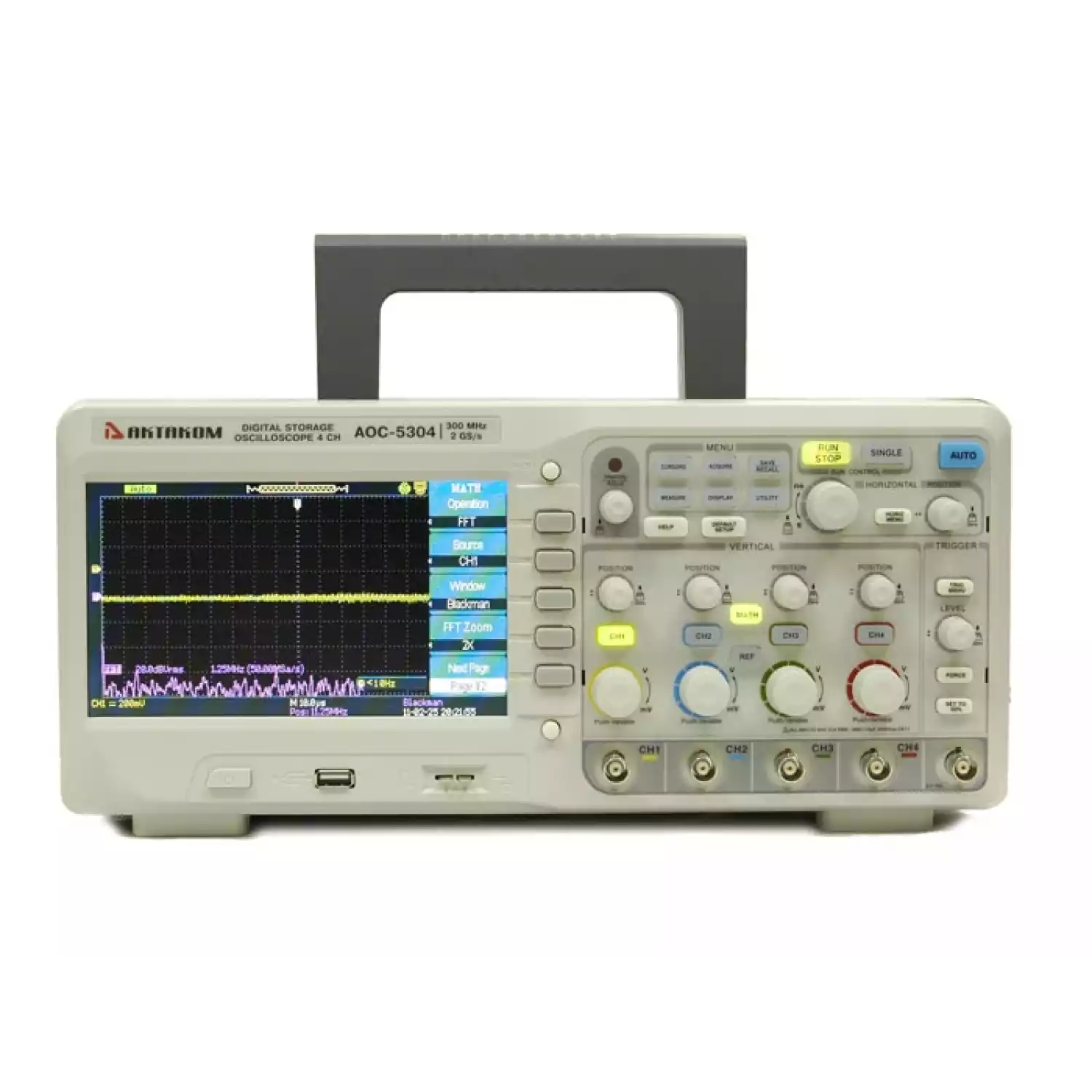

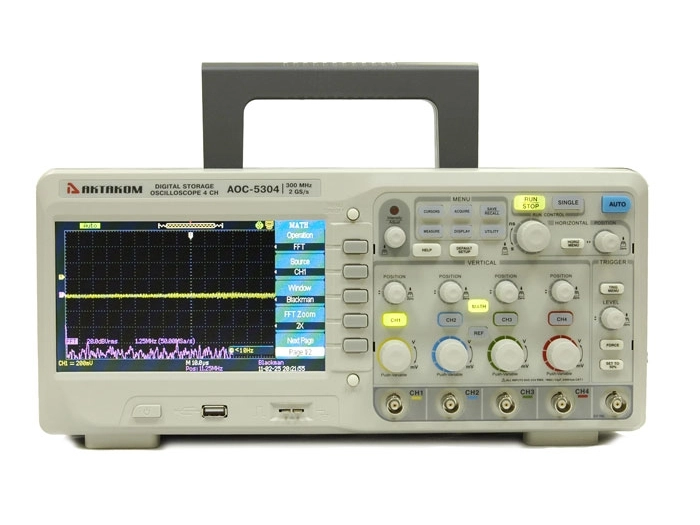

Итоги исследований отображаются в виде осциллограммы. Это помогает визуально оценить параметры измерений электросигналов. Осциллограф АОС-5204 обладает удобной системой настроек, расширенный функционал и небольшие габариты в сравнении с подобными моделями.
Прибор очень важен в областях деятельности, которым необходимо визуальное наблюдение и исследование электрического сигнала. Данные осциллографы, благодаря своим хорошим техническим характеристикам с высокой точностью отображают различные виды сигналов. Этот прибор является идеальным выбором как для профессионалов, так и для любителей в настройке сложного оборудования, т.к. имеет простое и удобное управление.
4 канала + внешний запуск
полоса пропускания: 200 МГц
максимальная частота дискретизации в режиме реального времени: 2 Гвыб/сек (1 Гвыб/сек на канал)
частота дискретизации в эквивалентном режиме: 50 Гвыб/сек
максимальный объем памяти: 24 К (12 К на канал)
вертикальное разрешение: 8 бит
коэффициент вертикального отклонения: 2 мВ/дел...5 В/дел, погрешность: ±3% (≥ 5 мВ/дел)
время нарастания: 1,8 нс
входной импеданс: 1 MОм ±2% || 17 пФ ±3 пФ
максимальное входное напряжение: 400 В пик-пик
коэффициент развертки: 2,5 нс/дел…50 с/дел с шагом 1-2-5
источник запуска: канал 1, канал 2, AC, внешний, внешний/5
тип входов: AC, DC, ФВЧ, ФНЧ
тип запуска: фронт, импульс, скорость нарастания, видео с выбором строки (PAL, SECAM, NTSC), поочередный
дисплей: 7 дюймов, разрешение 480x234 точек, цветной TFT 64 К
интерфейс: USB-host, USB-device , PASS/FAIL, LAN
питание: 100 В - 240 В / 45 Гц...440 Гц
потребляемая мощность: 50 Вт
масса: 4,5 кг
габаритные размеры: 336х118х152 мм
Габаритные размеры в упаковочной таре 260х290х460, вес 4,7 кг.
Осциллограф цифровой
Осциллографические щупы - 4 шт
Кабель питания - 1 шт
Кабель USB - 1 шт
Краткое руководство пользователя
Оформить покупку в интернет-магазине. Вам необходимо добавить продукцию в электронную корзину, заполнить короткую заявку и отправить её нам.
Обратится к специалистам «А3 Инжиниринг». Написать на электронную почту, в WhatsApp, или позвонить по номеру телефона. Указать какая товарная позиция вас интересует, а также количество единиц, и получить счет на оплату.
Посетить наш офис, где можно протестировать продукцию, а после оформить заказ.
Наша компания работает с надёжными курьерскими службами, ответственными транспортными компаниями, что позволяет организовать обслуживание клиентов на высшем уровне. Доставка осуществляется по всей территории РФ, Казахстана и Беларуси.
Вы сами выбираете подходящую компанию для получения товара − «Деловые линии», ПЭК, СДЭК «СПСР-экспресс», DHL, «Курьер Сервис», «Грузовозофф». Стоимость доставки зависит от удалённости пункта назначения от нашего склада.
Пункт выдачи СДЕК в г. Москва: Нагорный проезд д.7 стр. 1.
Мы принимаем оплату безналичным способом. Вам необходимо осуществить перевод средств на расчётный счёт нашей компании. Все документы будут подготовлены максимально быстро − за 60-90 минут.
Вместе с продукцией вы получаете:
Также к товару прилагаются официальные документы − инструкция, гарантийный талон, свидетельство о калибровке или поверке, если эти процедуры проводились. Узнать больше можно, позвонив нам по номеру +7 (800) 500-59-46.
