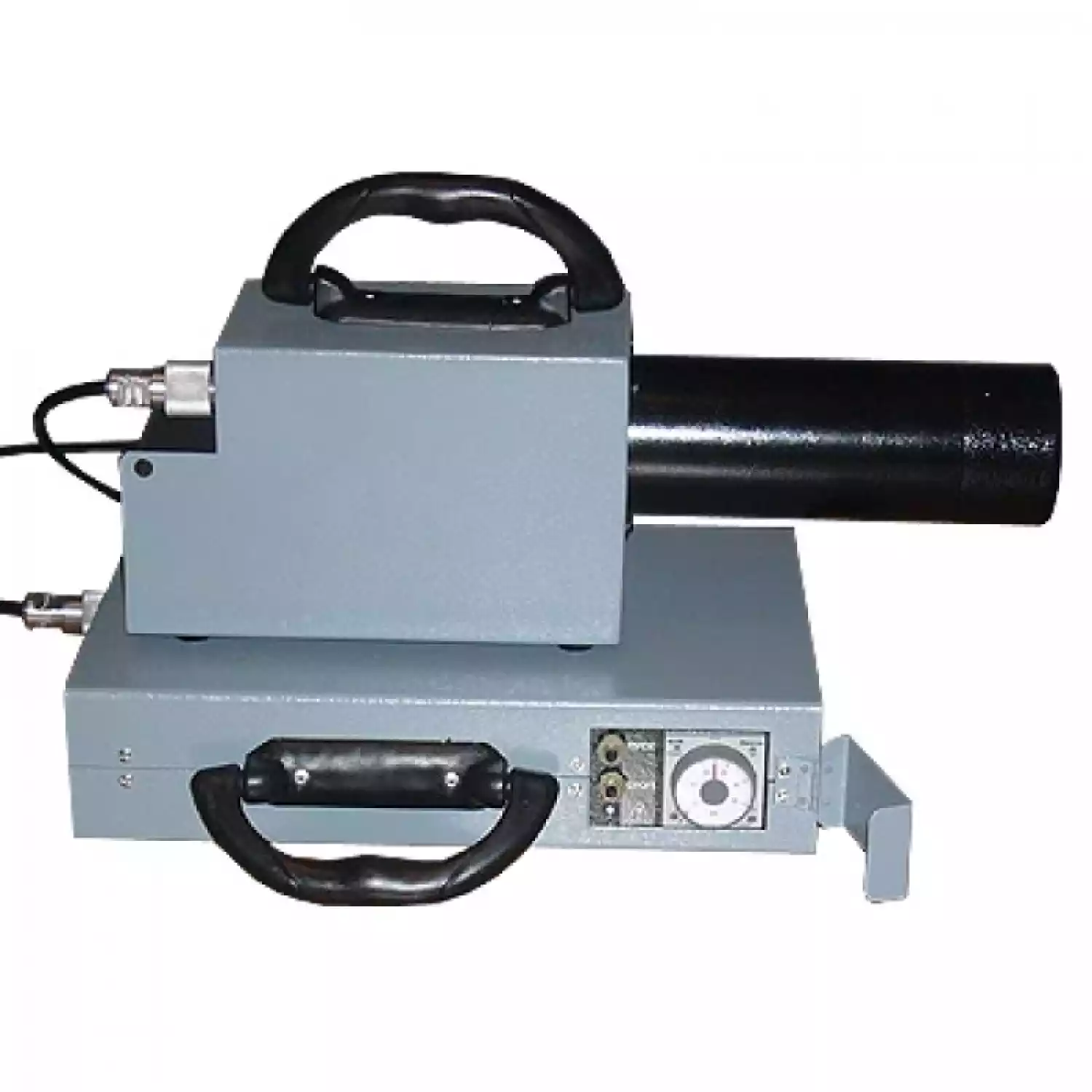

Импульсный рентгеновский аппарат Арина-5

Новости

01.04.2020

Подробнее
25.01.2020

Обращаем ваше внимание, что с 1 февраля 2020 года меняются цены на продукцию ООО «АКС».

Подробнее
В наличии
Артикул: 426616
Спектрофлэш

Компактный и простой рентгеновский аппарат АРИНА-5 для НК магистральных газонефтепроводов. Максимальная толщина просвечиваемого материала по стали: при применении высококонтрастной пленки типа D7 с усиливающими свинцовыми экранами до 30 мм, при применении высокочувствительной пленки типа D8, PT-1 с усиливающими флуоресцентными экранами ВП-1, RCF и др. до 60 мм. Рабочее напряжение на аноде рентгеновской трубки не менее 220 кВ. Экспозиционная доза рентгеновского излучения на расстоянии 0,5м от торца аппарата за 1,5 мин не менее 800 мР.
Цена по запросу
Описание

Тип оборудования: Рентгеновский аппарат, рентгенаппарат, рентгеновский дефектоскоп, рентгеновская трубка

Производитель: Россия

Серия: АРИНА

Модель: АРИНА-5

Описание: Переносной импульсный рентгеновский аппарат

Гарантия на импульсный рентгеновский аппарат АРИНА-5: 12 месяцев

Назначение рентгеновского аппарата АРИНА-5

Аппарат рентгеновский переносной Арина-5 предназначен для контроля методом рентгенографии качества сварных соединений на магистральных газо- и нефтепроводах.

Аппарат АРИНА-5 может также с успехом использоваться в судостроении, атомной энергетике и других отраслях, где необходимо применение радиационного контроля материалов.

Переносной рентгеновский аппарат Арина-5 выгодно отличается от аналогичных аппаратов небольшим весом и размерами, что дает возможность панорамного и направленного просвечивания. Большая жесткость излучения в импульсе и повышенная средняя мощность в рентгеновском аппаратеАрина-5, позволяет обеспечивать радиационный контроль стальных изделий толщиной до 30 мм при применении высококонтрастной пленки типа D7 в сочетании с усиливающими свинцовыми экранами, а также до 80 мм при условии применения высокочувствительной пленки типа D8, PT-1 в сочетании с усиливающими флуоресцентными экранами ВП-1, RCF и др.

По сравнению с моноблочными аппаратами непрерывного действия ЯУЗА, РАП, ERESCO, SMART и другими, АРИНА-5 отличается малыми габаритами и весом, возможностью как панорамного, так и направленного просвечивания, возможностью питаться как от сети переменного тока 220 В 50 Гц, так и от аккумулятора 24 В, мгновенной готовностью к работе, простотой в эксплуатации, а главное, значительно меньшей стоимостью.

Условия эксплуатации рентгеновского аппарата АРИНА-5:

Рентгеновский аппарат Арина 5 может эксплуатироваться в диапазоне температур от минус 40 до плюс 50°С, атмосферном давлении101,3+5,3-25,6кПа (760+40-200мм рт. ст.), относительной влажности воздуха до 98% при температуре плюс 25°С и при более низких температурах без конденсации влаги.

Отличительные особенности рентген аппарата Арина-5

  •  Компактный и простой рентгеновский аппарат, не требующий специальных навыков работы.
  •  Рабочее напряжение на трубке- 220 кВ
  •  Простота в обслуживании
  •  Максимальная толщина просвечиваемого материала по стали:
    • при применении высококонтрастной пленки типа D7 в сочетании с усиливающими свинцовыми экранами до 30 мм,
    • при условии применения высокочувствительной пленки типа D8, PT-1 в сочетании с усиливающими флуоресцентными экранами ВП-1, RCF и др. до 60 мм
  •  Возможность направленного и панорамного просвечивания

ВНИМАНИЕ! Во избежание перегрева рентгеновского блока и выхода его из строя, суммарная экспозиция за 1 час работы аппарата не должна превышать 15 минут.

Технические характеристики рентгеновского аппарата АРИНА-5

Характеристика

Рентгеновский аппарат АРИНА-5

Экспозиционная доза рентгеновского излучения на расстоянии (500±20) мм от торца рентгеновского блока в прямом пучке за 1,5 мин, не менее

258 (1000)

Толщина стали, доступная для рентгенографирования с помощью рентгеновских пленок с флуоресцентными усиливающими экранами

60

Толщина стали, доступная для рентгенографирования с помощью высоконтрастных рентгеновских пленок

30

Напряжение питания:


однофазная сеть переменного тока
(220±22)В (50±1) Гц,

батарея аккумуляторов 24В

Масса и габаритные размеры составных частей, не более:

рентгеновский блок

масса

5,5

длина

450

ширина

120

высота

190

пульт управления

масса

5,0

длина

380

ширина

270

высота

100



Примечание:
* без учета веса аккумуляторных батарей

Комплект поставки рентгеновского аппарата АРИНА-5

  • Высоковольтный рентгеновский моноблок
  • Блок питания и управления аппаратом
  • Соединительный кабель, 20 м.
  • Транспортировочный футляр
