Рентгеновские аппараты РАП

Рентгеновские аппараты серии РАП производства ЗАО «ЭЛТЕХ-Мед» относятся к портативным аппаратам постоянного тока и предназначены для проведения рентгенографических работ в стационарных и полевых условиях.

Среди преимуществ аппаратов:

Стабильность параметров во всем рабочем диапазоне.
Простота использования и настройки аппарата, а также возможность настройки режимов работы для выполнения конкретных задач.
Высокая эксплуатационная надежность и длительный срок эксплуатации.
Небольшие размеры фокусных пятен при достаточной мощности излучения.

Серия рентгеновских аппаратов РАП представлена несколькими моделями: РАП-50, РАП-100, РАП-100П, РАП-120, РАП-150 и РАП-200.

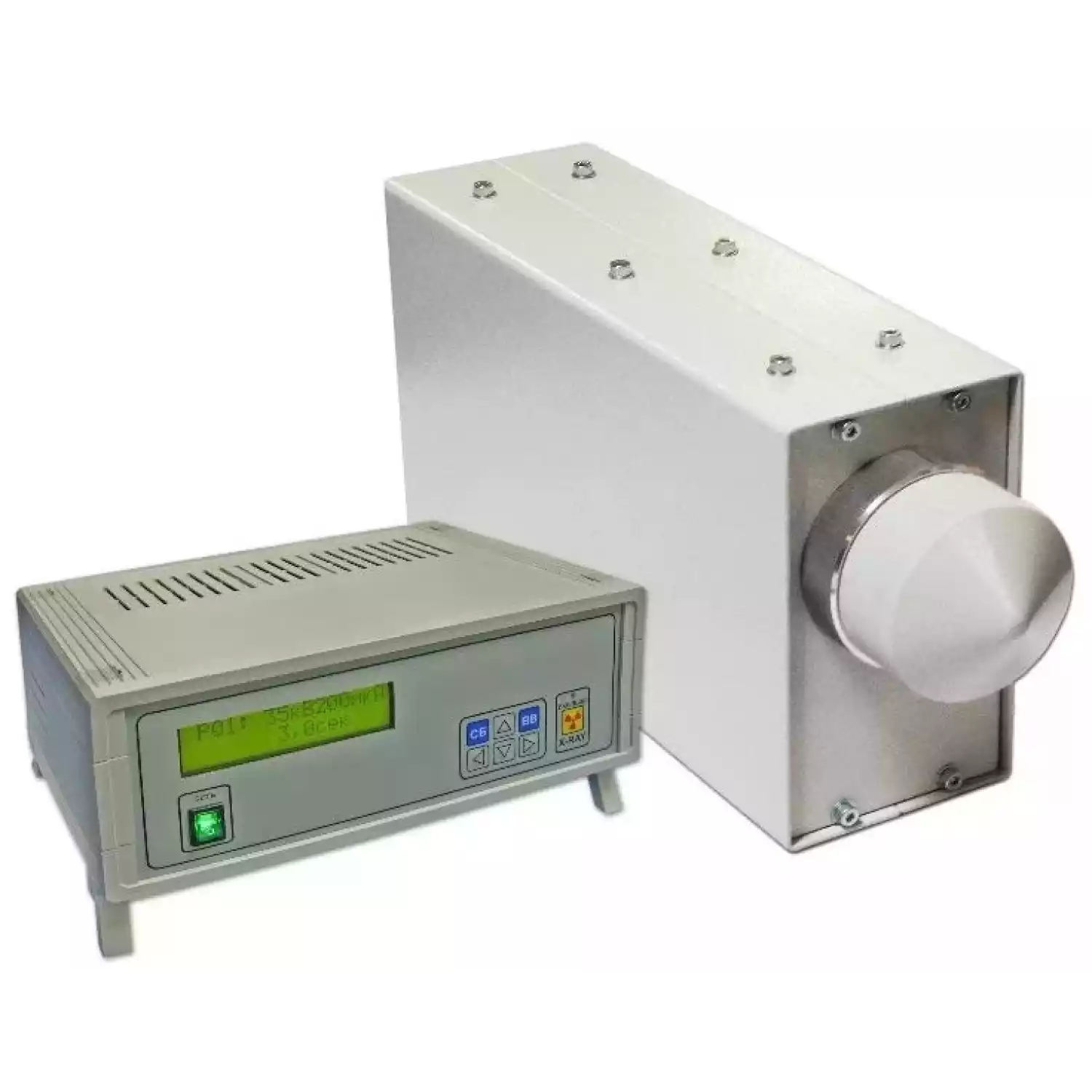

Управление аппаратами и контроль параметров экспозиции может осуществляться как посредством пульта управления, так и удаленно, с персонального компьютера при помощи специализированной программы. При этом у некоторых моделей пульт управления выносной (РАП-50, РАП-100П, РАП-200), у некоторых — интегрирован в блок излучателя (РАП-120, РАП-150), а у модели РАП-100 пульт может быть как выносным, так и интегрированным.

Модель РАП-100П имеет вынесенный анод (длина — 185 мм) и угол выхода излучения 175°, что позволяет использовать его для панорамного просвечивания полых объектов, труб и концевых деталей малого диаметра. Тонкий анод и фокусное пятно малого размера обеспечивают необходимую резкость изображения при небольшом фокусном расстоянии, обусловленном малым диаметром контролируемой детали.

Технические характеристики:

Наименование параметра	РАП-50	РАП-100	РАП-100П	РАП-120	РАП-150	РАП-200
Максимальное анодное напряжение*, кВ	50	100	90	120	150	200
Диапазон регулировки анодного напряжения, кВ	10–50	30–100	30–90	50–120	50–150	30–200
Шаг регулировки анодного напряжения, кВ	1	1	1	5	5	1
Максимальный анодный ток*, мкА	150	150	200	1000	1000	200
Диапазон регулировки анодного тока, мкА	50–150	50–150	50–200	300–1000	300–1000	50–200
Шаг регулировки анодного тока, мкА	5	5	5	50	50	5
Максимальная мощность на аноде рентгеновской трубки*, Вт	3–7,5	3–7,5	10	100	120	20
Номинальный размер эффективного фокусного пятна*, мм, не более	0,1 × 0,1	0,1 × 0,1	0,1 × 0,1	0,6 × 0,6	0,8 × 0,8	0,1 × 0,1
Исполнение анода/мишени	анод — вынесенный / мишень — прострельная	анод — вынесенный / мишень — прострельная	анод — вынесенный / мишень — массивная	анод —внутренний / мишень — массивная	анод — внутренний / мишень — массивная	анод — внутренний / мишень — массивная
Выход рентгеновского излучения	—	—	—	боковой	боковой	—
Угол выхода рентгеновского излучения	конус 160°	конус 160°	конус 175°	40° × 60°	40° × 60°	40° × 60°
Минимальное фокусное расстояние, мм	2	2	6	60	80	80
Максимальное время экспозиции при максимальной мощности на аноде рентгеновской трубки*, с	30	30	60	30	30	30
Минимальное время паузы между включениями, с	120	120	120	—	—	120
Мощность на аноде рентгеновской трубки при длительной экспозиции, Вт	—	—	—	30	30	—
Шаг регулировки времени экспозиции, с	1	1	1	1	1	1
Время выхода на рабочий режим, с	5	5	5	5	5	5
Потребляемая мощность аппарата, Вт	200	200	200	250	300	300
Габаритные размеры моноблока при выносном пульте управления / со встроенным пультом управления (Д × Ш × В), мм	—	330 × 100 × 160 / 370 × 100 × 230	—	—	—	—
Габаритные размеры моноблока (Д × Ш × В), мм	330 × 100 × 200	—	400 × 100 × 160	320 × 110 × 230	350 × 120 × 260	350 × 150 × 300
Масса моноблока, кг	5,5	—	5	8	12	13
Масса моноблока при выносном пульте управления / со встроенным пультом управления, кг	—	6 / 8	—	—	—	—
Габаритные размеры пульта управления (Д × Ш × В), мм	290 × 200 × 120	290 × 200 × 120	290 × 200 × 120	—	—	290 × 200 × 120
Масса пульта управления, кг	2	2	2	—	—	2

* Режим работы рентгеновского аппарата зависит от требуемых размеров фокусного пятна.

Комплектация:

Наименование	Количество
Генераторное устройство моноблочного типа с установленной рентгеновской трубкой	1 шт.
Пульт управления	1 шт.
Соединительный низковольтный кабель	1 шт.
Кабель питания	1 шт.
Комплект сопроводительной документации
