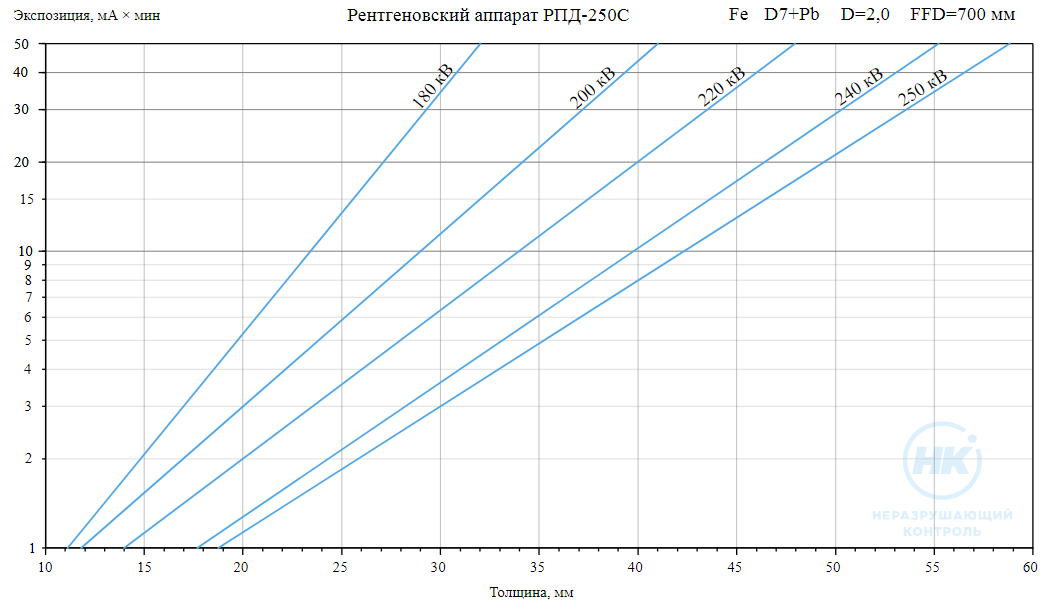

РПД-250 С и РПД-250 СН — переносные рентгеновские аппараты постоянного потенциала с боковым выходом излучения. Предназначены для проведения рентгеновского контроля в производственных помещениях и в тяжёлых полевых условиях, в том числе, при низких температурах. Диапазон анодного напряжения 100 – 250 кВ. Просвечиваемая толщина — до 54 мм по стали, при следующих условиях: Agfa D7+Pb, D=2, F=700 мм, 10 мин.
Рентгеновские аппараты РПД-250 С и РПД-250 СН используются в составе системы оборудования неразрушающего контроля для проверки качества сварных соединений труб и других конструкций, а также литых и кованых изделий из цветных и чёрных металлов.
Моноблок аппаратов оснащается рентгеновской трубкой типа 1,6 (1,8) БПК11-300. Максимальное значение постоянного напряжения на аноде составляет 250 кВ, а постоянного тока анода во время экспозиции — 5 мА. В диапазоне 200 – 250 кВ аппараты обладают изоваттной характеристикой по мощности с предельной величиной 1 000 Вт.
Направление выхода рентгеновского излучения перпендикулярно оси моноблока РПД-250. Форма пучка прямая, коническая, с плоским углом при вершине 40°×60°. Диаграмма излучения соответствует данным, представленным в паспорте на рентгеновскую трубку.
Стандартная конструкция всех элементов рентгеновского аппарата: моноблока излучателя, блока питания и управления, пульта ДУ.
Блок питания и управления РПД-250 С в металлическом корпусе с боковыми ручками защищён от пыли и брызг по IP65. Электронные компоненты поддерживают стабильность напряжения и тока в установленных пределах, управляют длительностью экспозиции, обеспечивают логику функционирования рентгенаппарата. Сигнальное устройство расположено на крышке БПУ.
Управление режимами работы происходит только дистанционно с портативного пульта, имеющего дисплей, индикаторы «РЕНТГЕН», «ОТКАЗ» и клавиатуру. Корпус из металла имеет класс защиты IP65.

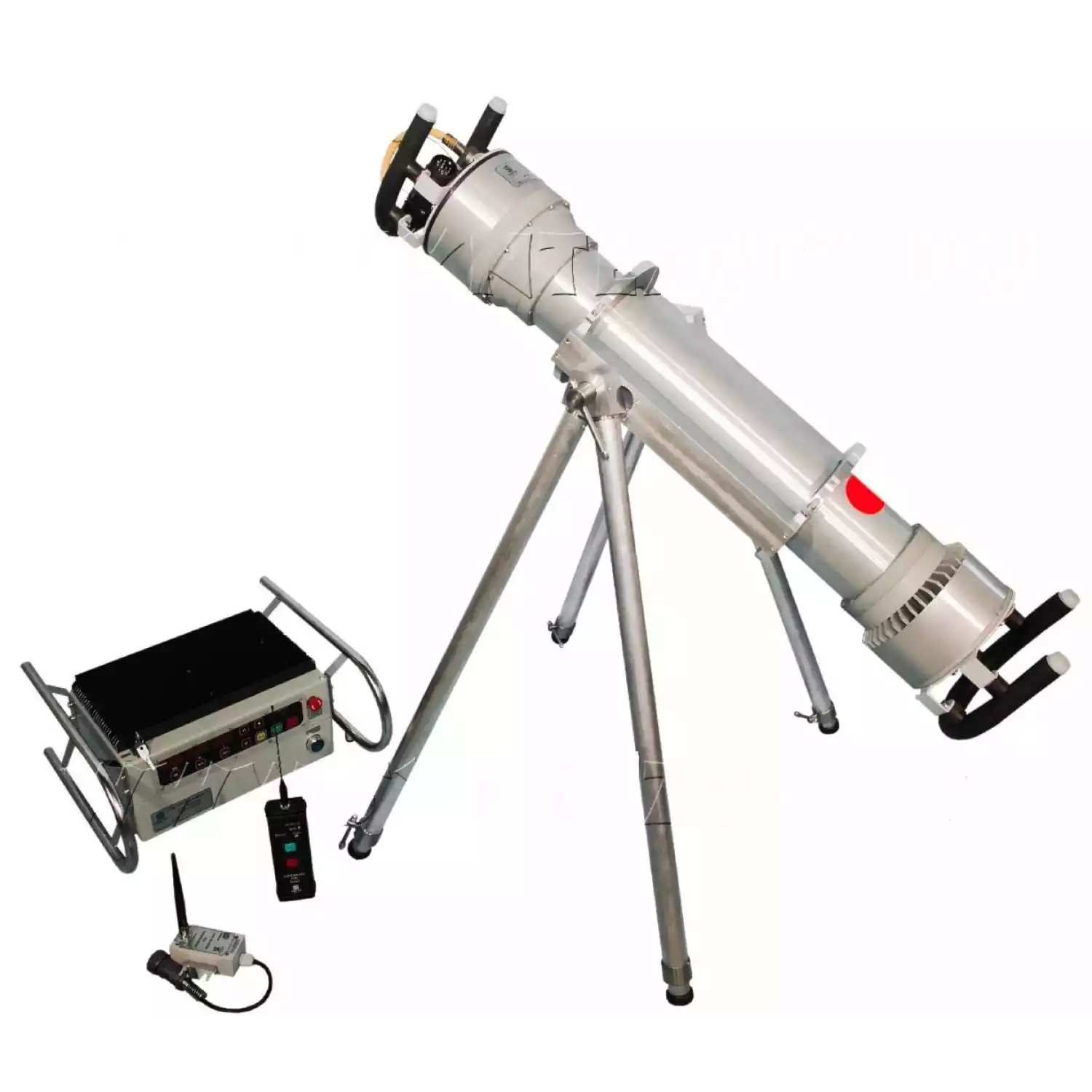

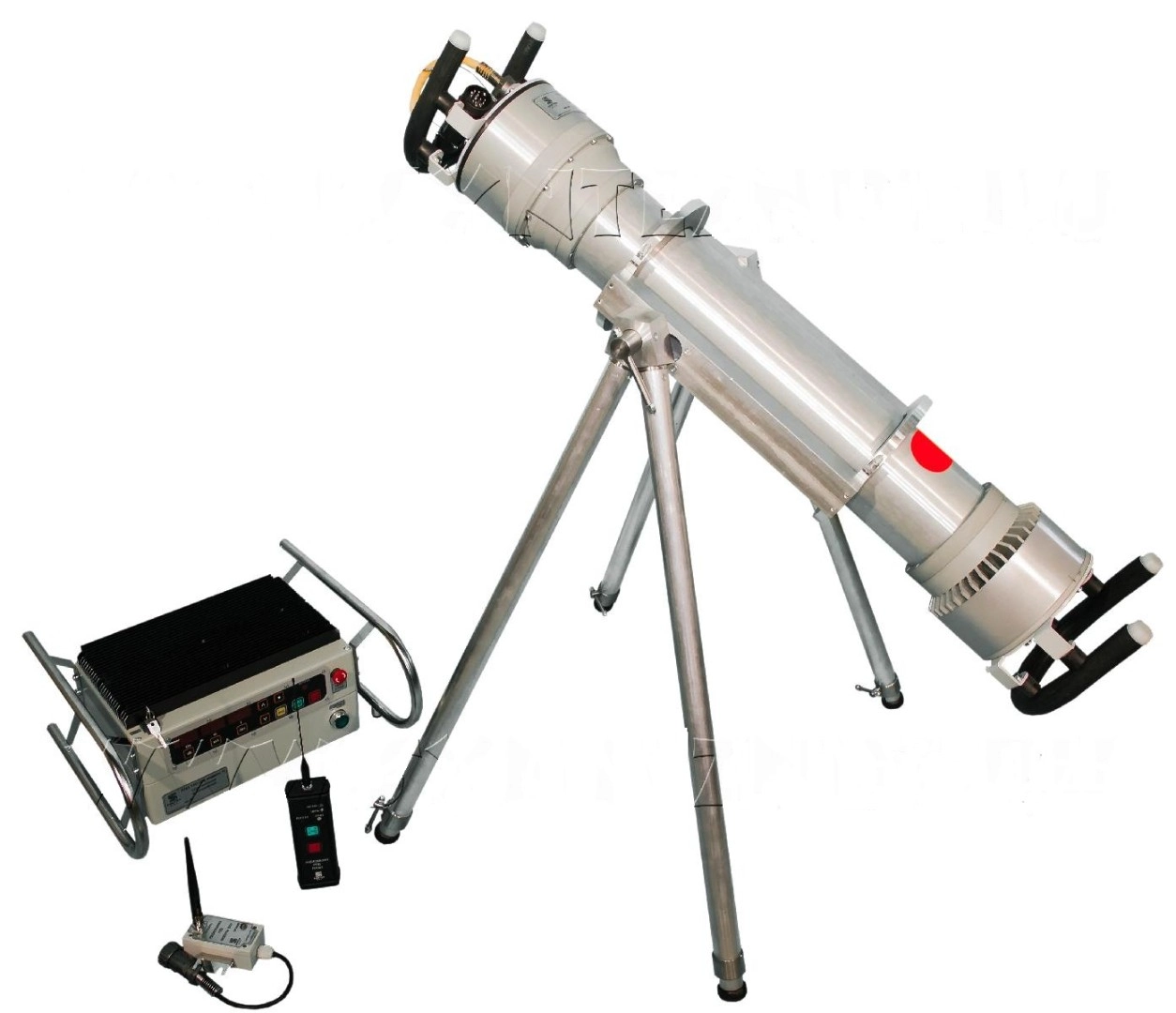

Комплектация модели РПД-250С: набор кабелей, моноблок, БПУ и пульт ДУ в стандартном исполнении
Обновлённая конструкция моноблока с прочным разъёмом, вынесенным на коротком гибком кабеле. Это облегчает доступ для подключения соединительного кабеля и минимизирует риск случайного повреждения разъёмов.
Блок питания и управления универсален для работы с любым моноблоком РПД серии Н. Имеет ЖК-индикаторы и кнопки для установки анодного напряжения, тока и времени экспозиции. Сигнальная лампа соединяется с БПУ кабелем длиной 10 м, а также имеет возможность магнитного крепления на металлические конструкции.
Портативный пульт ДУ эргономичной формы со встроенным кабелем служит для оперативного управления началом экспозиции и её аварийной остановкой. Имеет кнопки «СТАРТ» с зелёным светодиодом, «СТОП» скрасным светодиодом и жёлтый сигнал «ОТКАЗ».
Выносной разъём моноблока
Универсальный блок питания и управления
Пульт ДУ для оперативного управления
В широкой части моноблока аппаратов РПД-250 расположен воздушный радиатор, охлаждаемый осевым вентилятором. Радиатор жёстко прикреплён к заземлённому аноду рентгеновской трубки для меньшего теплового сопротивления. Термические датчики с порогом +70 °С непрерывно контролируют температуру поверхности радиатора, анода трубки итрансформаторного масла. Повышение температуры анода до +75 °С считается недопустимым, и система защиты даёт сигнал к отключению устройства.
Во время работы РПД-250 С и РПД-250 СН моноблоки рекомендуется устанавливать вертикально, радиатором вверх. Это обеспечивает лучшие условия охлаждения за счёт оптимизации конвективных потоков масла внутри блока излучателя. Такое положение позволяет достичь оптимального повторно-кратковременного режима по соотношению работа/пауза, поэтому возможно увеличение времени экспозиции.
Перед проведением тренировки нужно закрепить на корпусе моноблока излучателя защитный кожух. Для окна выхода излучения на нём имеется свинцовая заглушка. Она снижает интенсивность излучения в прямом пучке, но не может полностью защитить отрассеянного излучения. Поэтому рядом с работающим аппаратом находиться нельзя.
Тренировку рентгеновской трубки аппаратов РПД-250 С/СН следует проводить после перерыва в работе аппарата более суток, либо вслучае появления признаков пробоя трубки. В блоке питания иуправления есть программы для выполнения длинной или короткой тренировок вавтоматическом режиме. Для этого внастройках предусмотрены специальные коды.
Возможно прекращение тренировки с помощью кнопки «СТОП» натаком значении анодного напряжения, которое не будет превышено при работе аппарата.
Коллимирующее окно в свинцовом кожухе
Защитный свинцовый кожух с заглушкой для аппаратов РПД-250 С/СН имеет массу 19,5 кг
Рентгеновские аппараты серии РПД включены в перечень средств неразрушающего контроля качества сварных соединений, который формируется департаментом предприятия «Газпром». Согласно заключению ООО «Газпром ВНИИГАЗ» № 31323949-238-2017, протокол № 31323949-238-055-2017 регламентирована радиационная толщина в направлении просвечивания с флюоресцентными экранами. Для РПД-250 С иРПД-250 СН это значение составляет до 60 мм по стали.
При подключении к сети рентгеновского аппарата РПД-250 СН происходит проверка световых индикаторов на всех устройствах
| Модель рентгеновского аппарата | РПД-250 С | РПД-250 СН |
|---|---|---|
| Диапазон установок анодного напряжения | 100 – 250 кВ | 80 – 250 кВ |
| Шаг установкианодного напряжения | 1кВ | 1кВ |
| Диапазон установок анодного тока | 1 – 5 мА | 0,5 – 5 мА |
| Шагустановки анодного тока | 0,01мА | 0,01мА |
| Диапазон установок времени экспозиции | 1 – 998 с | 1 – 998 с |
| Шагустановкивремени экспозиции | 1 с | 1 с |
| Тип рентгеновской трубки | 1,6(1,8)БПК11-300 | 1,6(1,8)БПК11-300 |
| Диаграмма рабочего пучкарентгеновского излучения | прямая, коническая, направленная перпендикулярно оси блока излучателя | |
| Величина плоских углов диаграммы направленностирентгеновского излучения | не менее 40°×60° | не менее 40°×60° |
| Размер фокусного пятна | 2×2 мм | 2,2×2,6 мм |
| Максимальная анодная мощность | 1 000 Вт | 1 000 Вт |
| Рабочая температура анодного радиатора | не более +75 °С | не более +75 °С |
| Толщина просвечивания по стали, при условияхAgfa D7+Pb, D=2, F=700 мм, 10 мин | до 54 мм | до 54 мм |
| Напряжение питания | ∼220±10% В | ∼220±10% В |
| Частота напряжения питания | 50 Гц | 50 Гц |
| Потребляемая мощность | не более 1 400 Вт | не более 1 400 Вт |
| Условия эксплуатации | ||
| – температура окружающего воздуха | от -40 до +40°С | от -40 до +40°С |
| – относительная влажностьвоздуха | не более 80% при +25°С | не более 80% при +25°С |
| – атмосферное давление | 84 – 107 кПа | 84 – 107 кПа |
| Габариты моноблока излучателя | Ø 255×1045 мм | Ø 215×1050 мм |
| Массамоноблока излучателя | 22,6 кг | 24,3 кг |
| Массасвинцового кожуха с заглушкой | 19,5 кг | 19,5 кг |
| Габариты блока питания и управления | 465×405×220 мм | 465×400×215 мм |
| Массаблока питания и управления | 9,5 кг | 13 кг |
| Габариты пульта дистанционного управления | 165×110×45 мм | 160×65×55 мм |
| Массапульта дистанционного управления | 4,1 кгс кабелем | 2,2 кг с кабелем |
| Габариты сигнальной лампы | — | Ø 85×75 мм |
| Массасигнальной лампы | — | 0,6 кг с кабелем |
| Длина соединительного кабеля БПУ-моноблок | 10 м | 10 м |
| Длина соединительного кабеля БПУ-пульт ДУ | 50 м | 50 м |
| Длина соединительного кабеля БПУ-лампа | — | 10 м |
