Электроискровой дефектоскоп применяют для проверки сплошности диэлектрических покрытий на токопроводящем основании. Прибор подает испытательное напряжение на электрод, который перемещают по поверхности. Если в защитном слое есть пора, трещина, прокол или недопустимо тонкий участок, возникает электрический пробой. Прибор сообщает об обнаруженном дефекте звуковым или световым сигналом.
Выбирать электроискровой дефектоскоп только по максимальному напряжению нельзя. При подборе учитывают материал основания, вид и толщину покрытия, форму объекта, условия работы, тип электрода, автономность и комплект поставки. Сравнить модели для разных задач можно в разделе электроискровых дефектоскопов на сайте A3 Инжиниринг.
Материал основания и вид покрытия
Электроискровой дефектоскоп корректно работает, если покрытие не проводит электрический ток, а основание обеспечивает замыкание цепи. Обычно таким способом проверяют полимерные, эпоксидные, битумные, порошковые и лакокрасочные покрытия на стали.
Перед контролем проверяют подключение обратного провода и качество заземления. Плохой контакт с металлом может стать причиной ложных сигналов или пропуска дефектов.

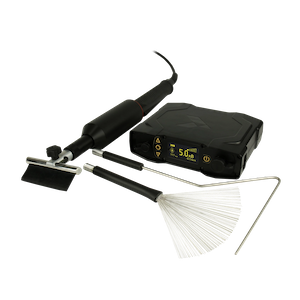

Для тонких лакокрасочных слоев нужен прибор с низким начальным напряжением и небольшим шагом регулировки. Например, Корона ЛКП рассчитана на покрытия толщиной от 0,05 до 1 мм и имеет диапазон испытательного напряжения от 0,7 до 5 кВ.
Толщина покрытия и напряжение
Электроискровой дефектоскоп подбирают так, чтобы его рабочий диапазон перекрывал требуемое испытательное напряжение. Для тонких покрытий особенно важен нижний предел. Если он слишком высокий, исправный слой может повреждаться, а количество ложных срабатываний возрастет.
Для толстой изоляции оценивают верхний предел, стабильность генератора и способность прибора поддерживать заданное напряжение при длительной работе. Ориентироваться только на толщину недостаточно. Покрытия одинаковой толщины могут различаться по составу и диэлектрической прочности.
Требуемое напряжение определяют по нормативной методике, технологической карте или инструкции производителя. Перед началом работ электроискровой дефектоскоп желательно проверить на образце с искусственным дефектом. Это поможет убедиться, что настройка выявляет нарушение сплошности, но не повреждает исправный слой.
Форма объекта и выбор электрода
Для листов, стенок резервуаров и крупных конструкций подходят щеточные, веерные и плоские электроды. Они позволяют контролировать широкую полосу за один проход.
Для труб применяют пружинные, кольцевые, ленточные или специальные щеточные электроды. Рабочая часть должна охватывать поверхность и сохранять контакт с покрытием при движении. Для углов, кромок, фланцев и сварных зон используют узкие или гибкие насадки. Подходящую оснастку можно найти в разделе электродов для электроискровых дефектоскопов.
Даже правильно выбранный электроискровой дефектоскоп не даст достоверного результата с неподходящим электродом. Слишком жесткая рабочая часть не повторяет форму объекта, широкий электрод не проходит в ограниченную зону, а точечный контакт оставляет непроверенные полосы.
Таблица выбора
| Условия контроля | Что учитывать | Подходящее решение |
|---|---|---|
| Тонкое лакокрасочное покрытие | Нижний предел и шаг настройки | Низковольтная модель с точной регулировкой |
| Толстая изоляция труб | Верхний предел и стабильность напряжения | Прибор с запасом по диапазону |
| Большая плоская поверхность | Ширина прохода | Щеточный или веерный электрод |
| Труба малого диаметра | Охват и гибкость | Кольцевой или пружинный электрод |
| Углы и фланцы | Доступ к сложному профилю | Узкий или специальный электрод |
| Полевые работы | Аккумулятор и защита корпуса | Автономная защищенная модель |
| Серийный контроль | Повторяемость настроек | Простое управление и стабильная индикация |
| Разные покрытия | Диапазон и набор оснастки | Модель со сменными электродами |
Диапазон регулировки и сравнение моделей
Широкий диапазон полезен лабораториям и подрядным организациям, которые работают с разными покрытиями. Однако высокий верхний предел сам по себе не делает электроискровой дефектоскоп универсальным. Сравнивать нужно минимальное напряжение, шаг регулировки, стабильность настройки, автономность.

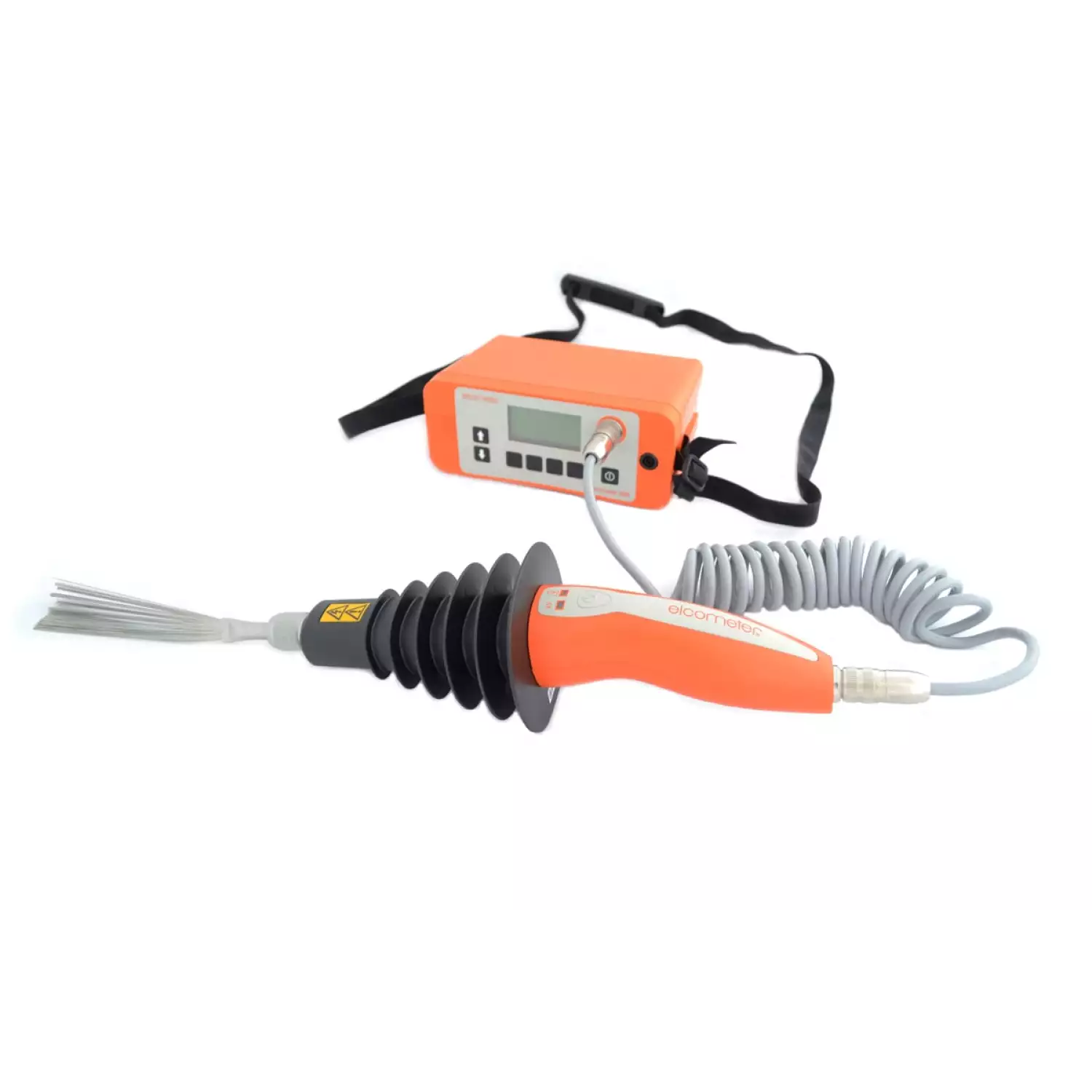

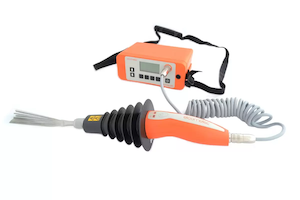

Для задач, где важны промышленное исполнение и гибкая настройка, можно рассмотреть Elcometer 266.

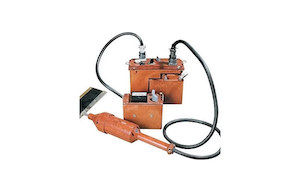

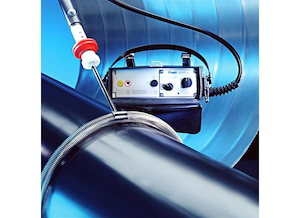

Для проверки изоляции трубопроводов, резервуаров и металлических конструкций подойдет Корона-2И. Еще один вариант для профессионального контроля — ISOTEST 4S.
Перед покупкой паспорт выбранной модели сопоставляют с технологической картой. Электроискровой дефектоскоп должен соответствовать не только толщине покрытия, но и форме объекта, продолжительности работ и условиям площадки.
Автономность и условия эксплуатации
При работе на трубопроводе, резервуаре или удаленном объекте особенно важна автономность. Электроискровой дефектоскоп должен выполнять плановый объем контроля без частых перерывов на зарядку. Перед покупкой оценивают продолжительность работы аккумулятора, время зарядки и возможность быстрой замены батареи.
Также учитывают допустимую температуру эксплуатации, защиту корпуса от пыли и влаги, массу прибора, длину кабелей и удобство держателя. Тяжелое оборудование быстрее утомляет оператора, что может повлиять на полноту проверки.
Комплектация прибора
Комплект поставки должен соответствовать форме объекта. Одного электрода часто недостаточно для проверки труб, плоских участков, сварных соединений и труднодоступных зон.
Практичный электроискровой дефектоскоп должен поставляться с обратным проводом, зарядным устройством, документацией и подходящей оснасткой. Дополнительно могут потребоваться запасные электроды, удлинители, щетки, аккумулятор и транспортировочный кейс.
До покупки желательно уточнить возможность калибровки, сервисного обслуживания и заказа сменных комплектующих. Это особенно важно для оборудования, которое регулярно используется в производственной лаборатории или службе технического контроля.
Типичные ошибки при выборе
- Подбирать электроискровой дефектоскоп только по максимальному напряжению, не проверяя нижний предел и шаг регулировки.
- Ориентироваться только на толщину покрытия и не учитывать его состав и диэлектрическую прочность.
- Использовать неподходящий электрод для трубы, угла, кромки или сложного профиля.
- Не проверять заземление и подключение обратного провода.
- Покупать минимальный комплект, который не позволяет проверить все зоны объекта.
- Не учитывать температуру, влажность, массу прибора и время автономной работы.
- Начинать контроль без проверки настройки на образце с искусственным дефектом.
Вывод
При выборе учитывают основание, вид и толщину покрытия, форму объекта, рабочее напряжение и подходящий электрод. Правильно подобранный электроискровой дефектоскоп обеспечивает полный контроль поверхности без повреждения исправного защитного слоя.
