Микрометр – это один из самых точных измерительных инструментов, применяемых в машиностроении, приборостроении, строительстве и даже в учебных мастерских. Он позволяет определять размеры деталей с высокой точностью, где обычная линейка или штангенциркуль уже не дают нужного результата. У многих новичков возникает вопрос: как пользоваться микрометром, чтобы получить правильные показания и избежать ошибок? В этом материале подробно разберём устройство прибора, его разновидности, принцип работы и пошаговую инструкцию по применению.
Как устроен микрометр

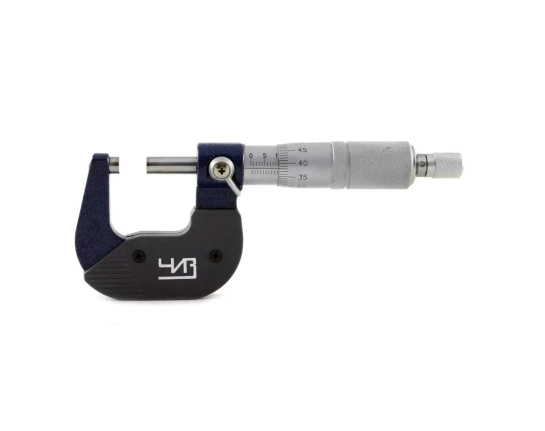

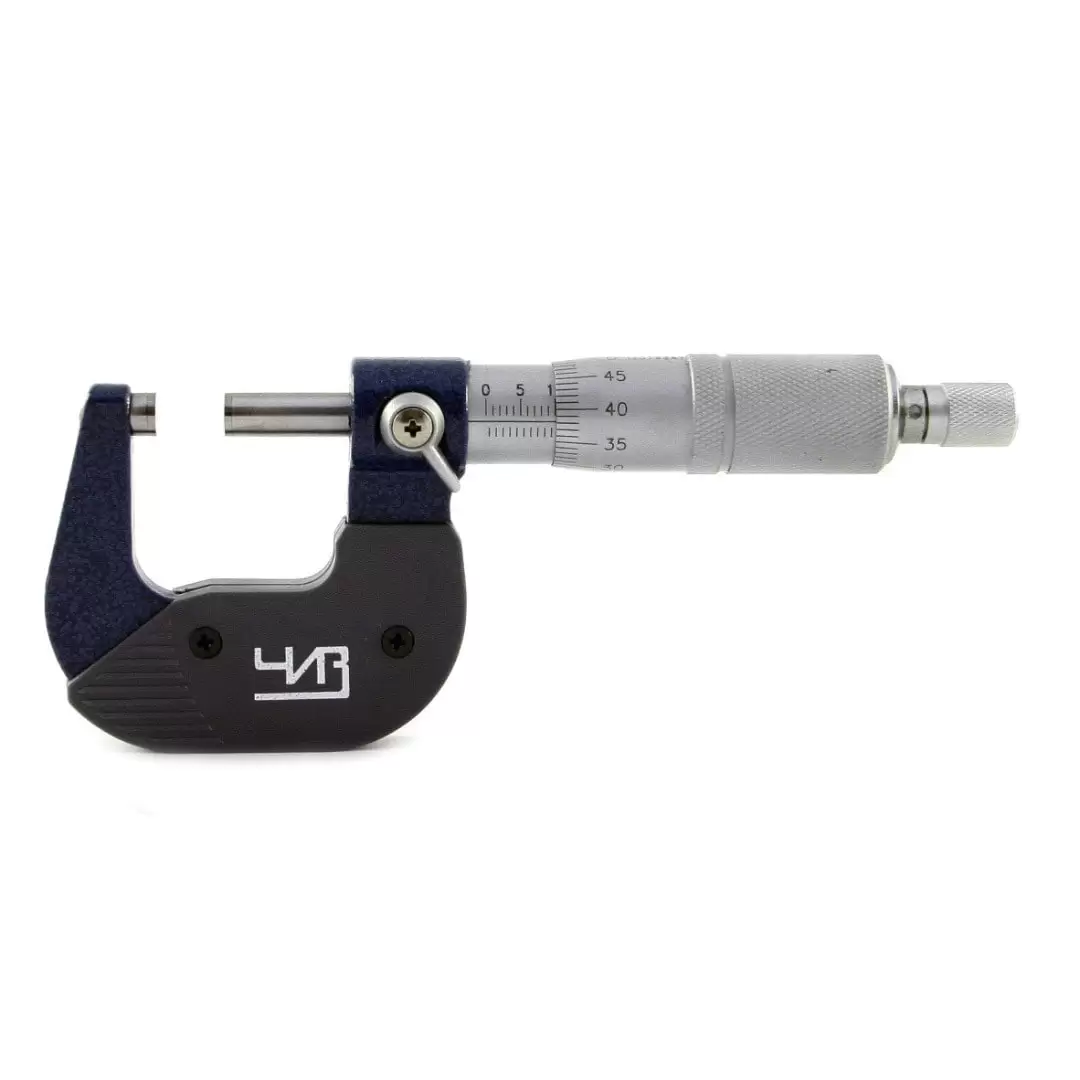

Чтобы понять, как именно работает прибор, нужно рассмотреть его конструкцию. Классический механический микрометр состоит из корпуса, винтовой пары и отсчетных элементов. Основные части:
-
Скоба – жёсткая металлическая дуга, которая удерживает все детали.
-
Наковальня – неподвижная опорная часть, к которой поджимается измеряемая деталь.
-
Мерный винт – подвижный элемент с прецизионной резьбой. При вращении он перемещается вперед или назад.
-
Барабан и трещотка – позволяют плавно регулировать усилие, чтобы не повредить поверхность детали и не исказить измерение.
-
Шкала – нанесена на ствол и барабан, именно по ней считывают результат.
Микрометры бывают разных размеров, но принцип конструкции у всех один: резьбовой винт с известным шагом перемещается и позволяет с высокой точностью зафиксировать расстояние. Благодаря этому можно измерять детали с точностью до сотых или тысячных долей миллиметра.
Важно понимать, как правильно пользоваться шкалой. На стволе нанесена основная разметка в миллиметрах, а на барабане – деления, каждое из которых соответствует доле миллиметра. Совмещая показания двух шкал, пользователь получает точное значение.
Прибор требует аккуратности: пыль, стружка или даже отпечатки пальцев могут повлиять на измерения. Поэтому перед тем, как пользоваться инструментом, поверхность объекта и измерительные губки обязательно очищают.
Виды микрометров
Существует несколько разновидностей приборов, и каждый тип применяется в своей сфере. Разберём, какие бывают типы микрометров и как они отличаются:

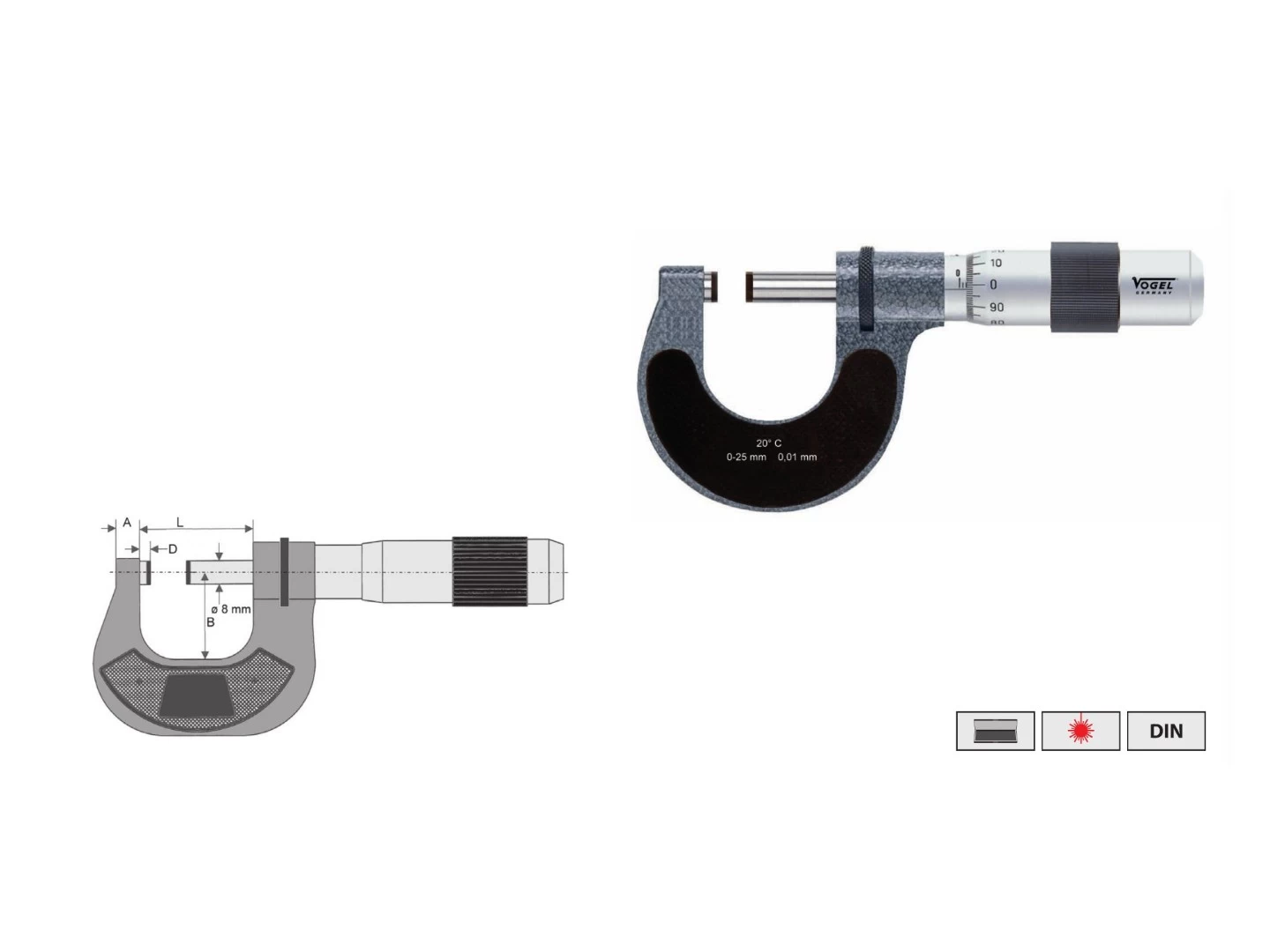

Гладкий – самый распространённый. Им измеряют толщину пластин, листов, проволоки, а также диаметр цилиндрических деталей.

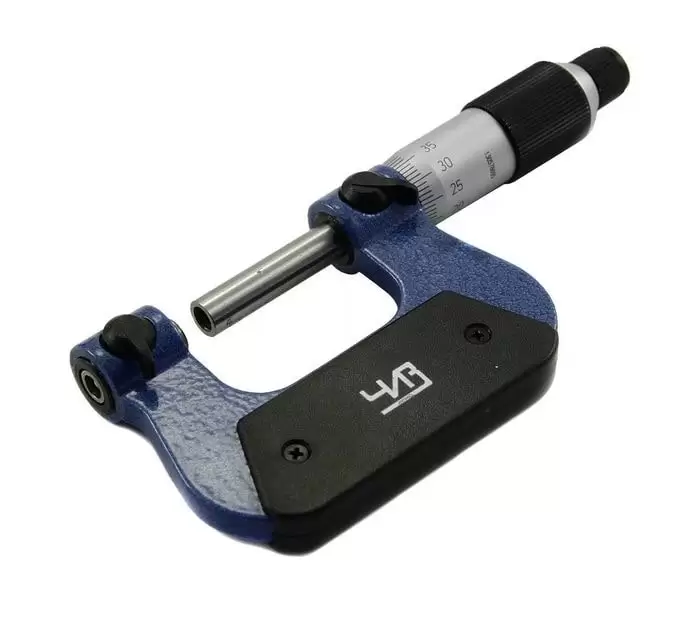

Резьбовой – специализированный инструмент, предназначенный для контроля параметров резьбы. Его винт и наковальня имеют форму, совпадающую с профилем резьбы.

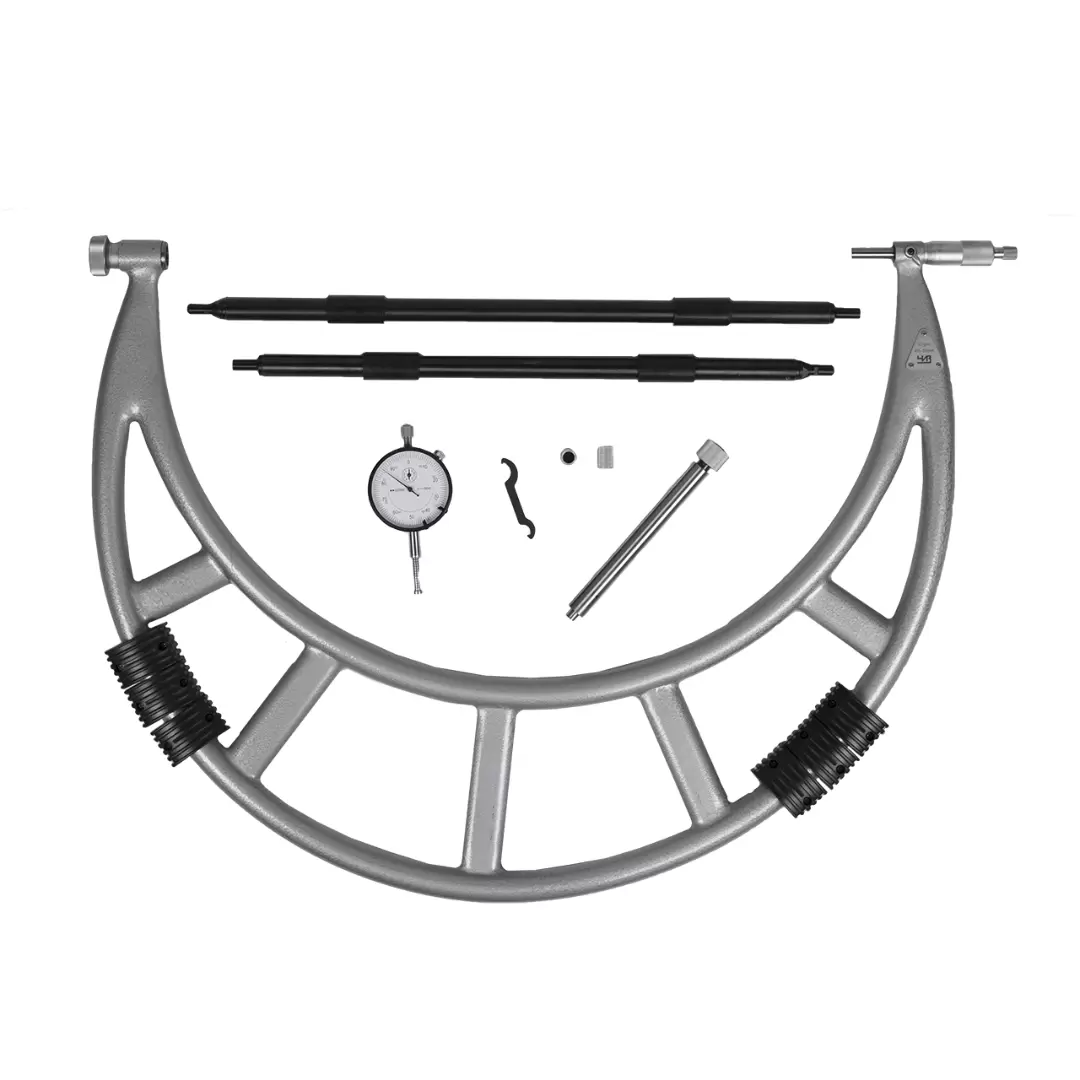

Рычажный – оснащён дополнительным механизмом для более тонкой настройки. Обеспечивает высокую точность при серийных измерениях.

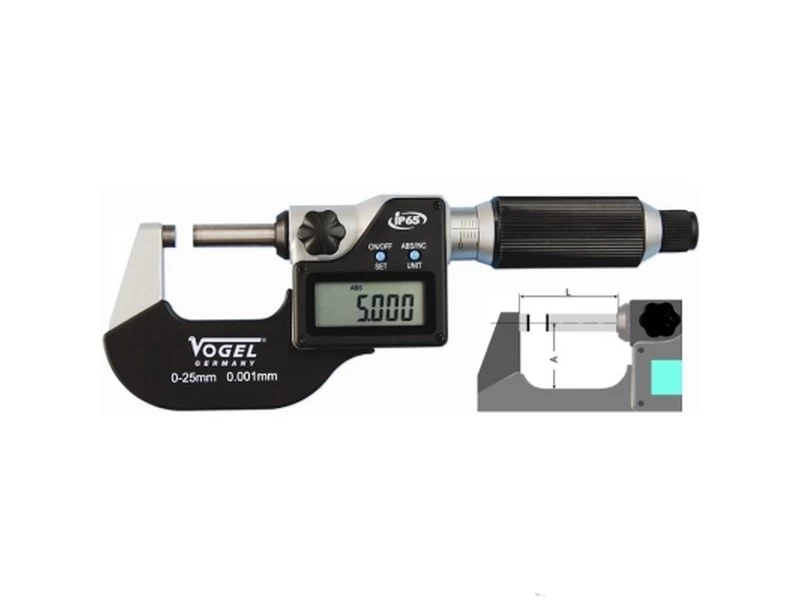

Цифровой – современный вариант с электронным дисплеем. Результат измерения отображается на экране, что упрощает работу новичкам. Некоторые модели могут сохранять результаты, подключаться к компьютеру или системе контроля качества.

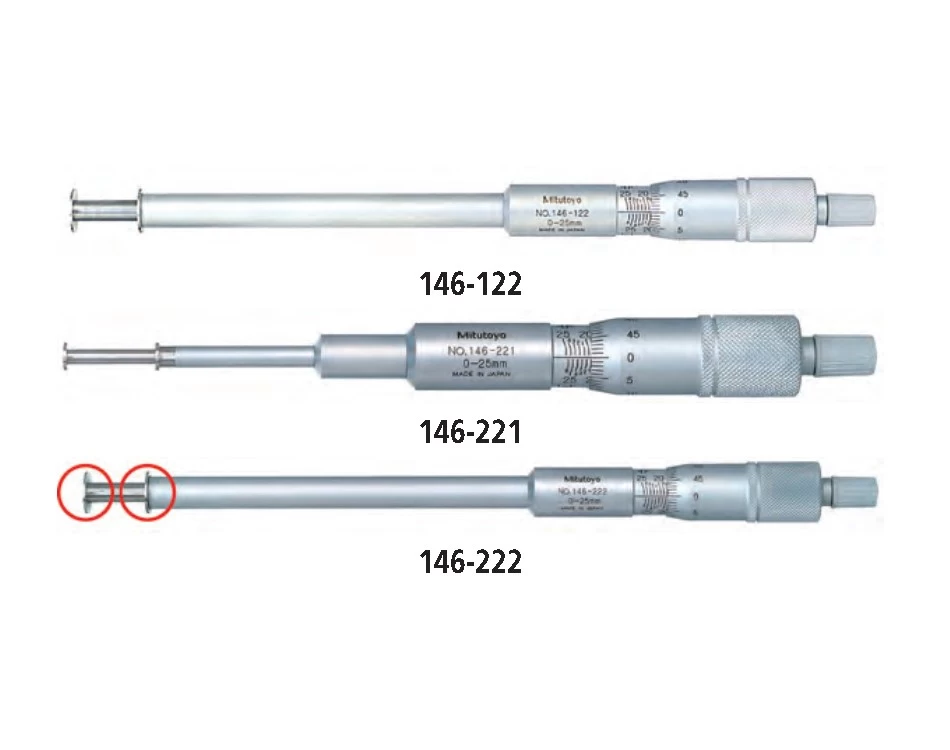

Специальные – применяются для контроля канавок, зубьев шестерен или сложных профилей.
Каждый инструмент имеет свою область применения. Например, гладкий подойдёт для большинства повседневных задач, а резьбовым будет пользоваться слесарь, который часто работает с винтами и гайками.
Принцип работы микрометра
Чтобы понять, как пользоваться инструментом, нужно разобраться в его основе. Прибор работает за счёт резьбовой пары: при вращении барабана винт перемещается на расстояние, равное шагу резьбы. Например, если шаг равен 0,5 мм, то один полный оборот винта сдвигает губку именно на эту величину.
Дальнейшее деление окружности барабана на 50 или 100 частей позволяет зафиксировать ещё более мелкие приращения – вплоть до сотых миллиметра. Именно так достигается высокая точность.
Фактически микрометр работает по тому же принципу, что и винтовой домкрат, только в гораздо меньших масштабах. Маленькое вращательное движение преобразуется в линейное перемещение винта. Именно благодаря такому преобразованию микрометр позволяет постепенно, без рывков и излишнего усилия подводить винт к детали, обеспечивая стабильность и высокую точность измерения.
Важно понимать, что микрометр – измерительный прибор повышенной точности, и правильность показаний зависит от аккуратности. Усилие при подводе винта должно быть строго ограничено трещоткой, иначе можно деформировать деталь и получить ошибку.
При работе всегда проверяют, насколько правильно совместились деления на шкале. Если инструмент механический, считывание требует внимательности. В электронных моделях всё проще: результат сразу выводится на экран.
Инструкция по использованию микрометра
Теперь рассмотрим пошагово, как пользоваться инструментом на практике:
1. Подготовьте прибор – убедитесь, что он чистый, рабочий и прошёл поверку по ГОСТ. При необходимости протрите поверхности сухой салфеткой.
2. Установите ноль – закройте губки и проверьте, совпадает ли отметка на шкале с нулем. Если нет – проведите юстировку.
3. Разместите деталь – положите её между наковальней и мерным винтом.
4. Подведите винт – вращайте барабан до легкого контакта с деталью.
5. Доснимите показания с помощью трещотки – именно она обеспечивает правильное усилие прижима.
6. Считайте результат – определите целые миллиметры по основной шкале и добавьте доли миллиметра с барабана.
7. Запишите данные – особенно важно в производстве или при контроле качества.
Полезные советы:
-
Никогда не держите прибор за измерительные поверхности, чтобы не повлиять на замер.
-
Не пользуйтесь инструментом как тисками – он не рассчитан на сильное давление.
-
Храните инструмент в футляре, защищая от влаги и пыли.
-
Регулярно проверяйте точность с помощью калибровочных мер.
Помимо базовых правил важно учитывать и условия окружающей среды. Микрометром нельзя пользоваться вблизи источников тепла или в помещениях с высокой влажностью, так как металл корпуса расширяется и показания могут исказиться. Даже тепло рук иногда влияет на точность, поэтому профессионалы держат инструмент за изолированные части. При длительной работе рекомендуется давать инструменту «акклиматизироваться» к температуре помещения перед измерениями.
В учебной мастерской можно потренироваться, измеряя проволоку или тонкие пластины. Постепенно приходит понимание, как правильно пользоваться шкалой и как пользоваться трещоткой для получения стабильных результатов.
Вывод
Мы подробно разобрали, как пользоваться микрометром: от устройства и принципа работы до видов и пошаговой инструкции. Прибор прост в освоении, если соблюдать аккуратность и правила эксплуатации. Он обеспечивает измерение размеров деталей с высокой точностью, а современные цифровые модели делают процесс еще удобнее.
Если правильно пользоваться микрометром, вы добьетесь точности, которая соответствует требованиям ГОСТ, и избежите ошибок при обработке или сборке. Для новичка этот инструмент станет отличной практикой, а для специалиста – помощником в работе.
