Выбрать подходящий тепловизор — задача, требующая понимания основных характеристик прибора. Современный тепловизор представляет собой оптико-электронное устройство, которое улавливает тепловое излучение и создает изображение температурного распределения. Чтобы ответить на вопрос, как правильно выбрать нужную модель, важно разобраться в принципе работы и ключевых параметрах.
Принцип работы тепловизора
Принцип работы тепловизора основан на регистрации инфракрасного излучения предметов. Любой предмет с нагревом выше абсолютного нуля испускает инфракрасные волны определенной длины. Человеческий глаз не видит это тепловое излучение, но специальный сенсор прибора способен его зафиксировать и преобразовать в видимое изображение.
Оптический объектив прибора фокусирует инфракрасные волны на матрицу детектора. Важно понимать, как работает этот процесс. Каждая точка матрицы регистрирует интенсивность теплового излучения от соответствующего участка исследуемой области. Полученный сигнал преобразуется в электрический и обрабатывается процессором прибора.
Размер матрицы определяет количество точек контроля. Чувствительность матрицы влияет на способность различать минимальные тепловые разности между соседними участками объекта. Разрешение матрицы определяет, сколько точек устройство может отображать одновременно на экране.
Результат — цветная картинка, где каждому диапазону температуры соответствует свой цвет. Холодные зоны обычно отображаются как синие, а горячие — красными или желтыми оттенками. Такой режим визуализации помогает быстро находить участки с аномальными показателями на любом предмете.
Функции тепловизора
Основные
Чтобы правильно выбрать тепловизор, стоит изучить основные функции тепловизора:
Разрешение матрицы — главный параметр, влияющий на детализацию изображения. Размер матрицы определяет количество пикселей картинки, которую формирует прибор. Современные модели имеют разрешение от 80×60 до 640×480 пикселей. Чем больше разрешение матрицы, тем четче изображение температурного распределения.
Температурная чувствительность показывает, какие минимальные разности температур может зафиксировать прибор между различными точками. Лучшие модели различают изменения в 0,02-0,05°C. Для большинства практических задач достаточно чувствительности 0,1-0,2°C.
Диапазон рабочих температур определяет пределы измерения. Разные модели работают в различных диапазонах — от -50°C до +3000°C. Как выбрать диапазон зависит от конкретных задач применения и характера исследуемых объектов.
Точность критически важна для профессиональных задач. Качественные приборы обеспечивают точность в пределах 2% от измеряемого значения. Скорость измерения составляет менее 0,2 секунды, что дает возможность работать с движущимися объектами.
Режим отображения включает различные палитры цветов и функции выделения температурных зон. Продвинутые модели обладают множеством режимов визуализации данных для разных применений и типов.
Дополнительные характеристики включают - показ температуры в конкретной точке, среднее, максимальное и минимальное значения в выбранной области. Современные приборы могут одновременно отображать несколько параметров на экране.
Дополнительные
Встроенная цифровая камера совмещает как видимое изображение объекта так и тепловое. Эта функция упрощает идентификацию и составление отчетов о проведенном измерении.
Дополнительные объективы расширяют возможности прибора при измерении различных объектов:
- Макро-объективы дают возможность детально изучать мелкие области на близком расстоянии.
- Телескопические объективы — используются для удаленных участков на больших расстояниях.
- Широкоугольные объективы — как выбрать охват больших площадей за один кадр.
Подсветка и лазерный указатель обеспечивают точное позиционирование в условиях плохой видимости. Лазерная точка помогает при работе на больших расстояниях, показывая именно ту точку, которая анализируется.

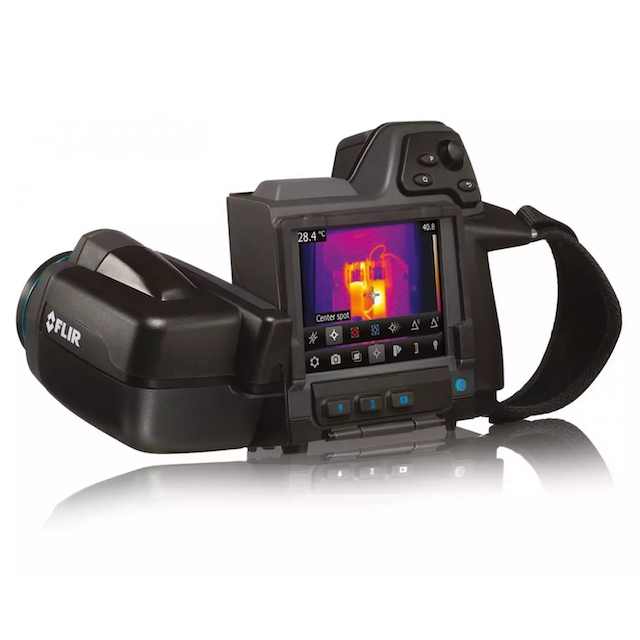

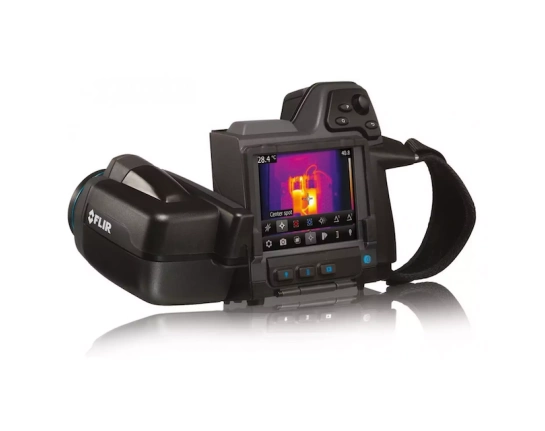

Приборы с режимом «картинка-в-картинке» такие как тепловизор FLIR T430sc комбинируют тепловое и обычное изображение разными способами. Это упрощает поиск проблемных зон и повышает точность интерпретации результатов измерения.
Сохранение в универсальных форматах (JPEG, TIFF, CSV) обеспечивает совместимость с разным программным обеспечением. Запись видео фиксирует динамические процессы и изменения во времени.
Голосовые заметки добавляют аудиокомментарии к снимкам во время работы с устройством. Устройства с подключением к Bluetooth и Wi-Fi обеспечивают беспроводной обмен данными между прибором и компьютером. Поддержка внешних датчиков (термометров, влагомеров) расширяет возможности измерения при обследовании различных объектов.е.
Где и как используют
В строительстве тепловизоры находят утечки тепла, проверяют качество утепления, выявляют тепловые мостики в конструкциях. Тепловизионное обследование обнаруживает скрытые дефекты изоляции без разрушения конструкций. Строители используют приборы для измерения температуры различных объектов на стройплощадке.
В электроэнергетике устройства диагностируют состояние оборудования и электрических соединений. Перегрев элементов электросетей, трансформаторов сигнализирует о развивающихся неисправностях. Регулярное измерение предотвращает аварии и продлевает срок службы оборудования.
Медицина использует тепловизоры для контроля температуры тела пациентов, диагностики воспалений, оценки кровообращения. Бесконтактное измерение ценно при лечении инфекционных больных и проведении массовых обследований.
Промышленность применяет устройства для контроля технологических процессов, мониторинга оборудования, предотвращения перегрева механизмов. В металлургии и химической промышленности тепловизионный контроль — обязательная часть системы безопасности производства. Автомобильная промышленность использует тепловизоры как способ контроля температуры двигателей и других узлов транспортных средств.
Поисково-спасательные службы используют тепловизоры для обнаружения людей в условиях плохой видимости, при завалах, в дыму.
Охотники и исследователи дикой природы применяют ночное видение для наблюдения за животными на расстоянии.
Как выбрать
Шаг 1: Определите задачи
Сначала определите задачи и цели использования устройства. Четко сформулируйте, для каких исследований нужен тепловизор, с чем предстоит работать, как будет эксплуатироваться и какая точность требуется.
Шаг 2: Выберите категорию
Для строительных обследований подойдут базовые модели с разрешением матрицы 160×120 пикселей и чувствительностью 0,1-0,2°C. Такие приборы эффективно выявляют утечки тепла и дефекты изоляции в строительных объектах. Диапазон температур для строительных задач обычно составляет от -20°C до +350°C.
Промышленное применение требует более точного измерения температуры. Рекомендуется выбрать разрешение матрицы от 320×240 пикселей, повышенную чувствительность и расширенный диапазон для работы с различными промышленными объектами. Необходимы дополнительные функции: запись видео, сохранение в разных форматах, подключение внешних датчиков.
Шаг 3: Расставьте приоритеты
Определите приоритеты между точностью, скоростью работы и мобильностью устройства. Для стационарного контроля в промышленности важнее точность и функциональность. Для полевых условий критична мобильность и автономность работы.
Шаг 4: Найдите баланс цены и качества
Найдите баланс характеристик и бюджета при выборе модели. Не всегда нужно выбрать самую дорогую модель — часто базовые характеристики простых устройств покрывают потребности пользователя. "Как выбрать лучший вариант?" - избегайте недостатка функций и переплаты за ненужные возможности.
Шаг 5: Проверьте совместимость
Проверьте совместимость с программным обеспечением для анализа данных. Убедитесь, что выбранный тепловизор поддерживает нужные форматы данных, может работать с требуемым ПО для анализа результатов исследования температуры и формирования отчетов.
Дополнительные критерии
Учтите эргономику устройства при длительной работе с различными объектами. Обратите внимание на вес, удобство рукоятки, расположение кнопок управления, качество дисплея и удобство наведения. Для сложных условий эксплуатации важны защита от пыли и влаги.
Оцените дальность действия устройства — на каком максимальном расстоянии можно проводить точные исследования. Это особенно важно при работе с крупными промышленными объектами или труднодоступными местами.
Вы теперь знаете как подобрать наиболее соответствующую модель, правильно выбрать тепловизор поможет тщательный анализ требований и сравнение характеристик различных моделей. Это обеспечивает эффективное решение задач по измерению температуры и экономию.
